В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Junior
Статус: Не в сети
Регистрация: 17.01.2017
Паха а то что у меня z170m pro4s (а не z170 pro4s) разве не играет роль?

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
manowar123 писал(а):
Паха а то что у меня z170m pro4s (а не z170 pro4s) разве не играет роль?

Играет.
Исправил. 1.9 версия биоса. Сорь. :facepalm:




Junior
Статус: Не в сети
Регистрация: 17.01.2017
Паха увы в этой версии не регулируется CPU Vcore voltage, тупо нет этой строки

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 10.10.2016
Фото: 29
manowar123 писал(а):
в этой версии не регулируется CPU Vcore voltage, тупо нет этой строки

Пробуй через офсет, если верить AMIBCP должна быть эта настройка.

_________________
пусть тот кто не разу не ошибался дальше сидит и ничерта не делает




Junior
Статус: Не в сети
Регистрация: 17.01.2017
x3_kTo Если речь о cpu offset voltsge то самое крайнее значение составляет 500 mV, что равно 0,5V, но мне ведь нужно больше, что делать?

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 10.10.2016
Фото: 29
manowar123 этого вполне хватит с лихвой, тут немного другой принцип... идет прибавки в vid процессору. Фиксируй шину на 100 множку 24 и офсетом добавь 015 а дальше смотри сколько нужно добавить к полученному напряжению для достижения необходимых частот (напряжение смотри в нагрузке).

_________________
пусть тот кто не разу не ошибался дальше сидит и ничерта не делает




Junior
Статус: Не в сети
Регистрация: 17.01.2017
x3_kTo в общем догнал до 3ггц с оффсетом в 100мВ, дальше не стартует, почему то в линксе всего 62 гигафлопса... пока отложу эту дело. Спасибо за помошь

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37

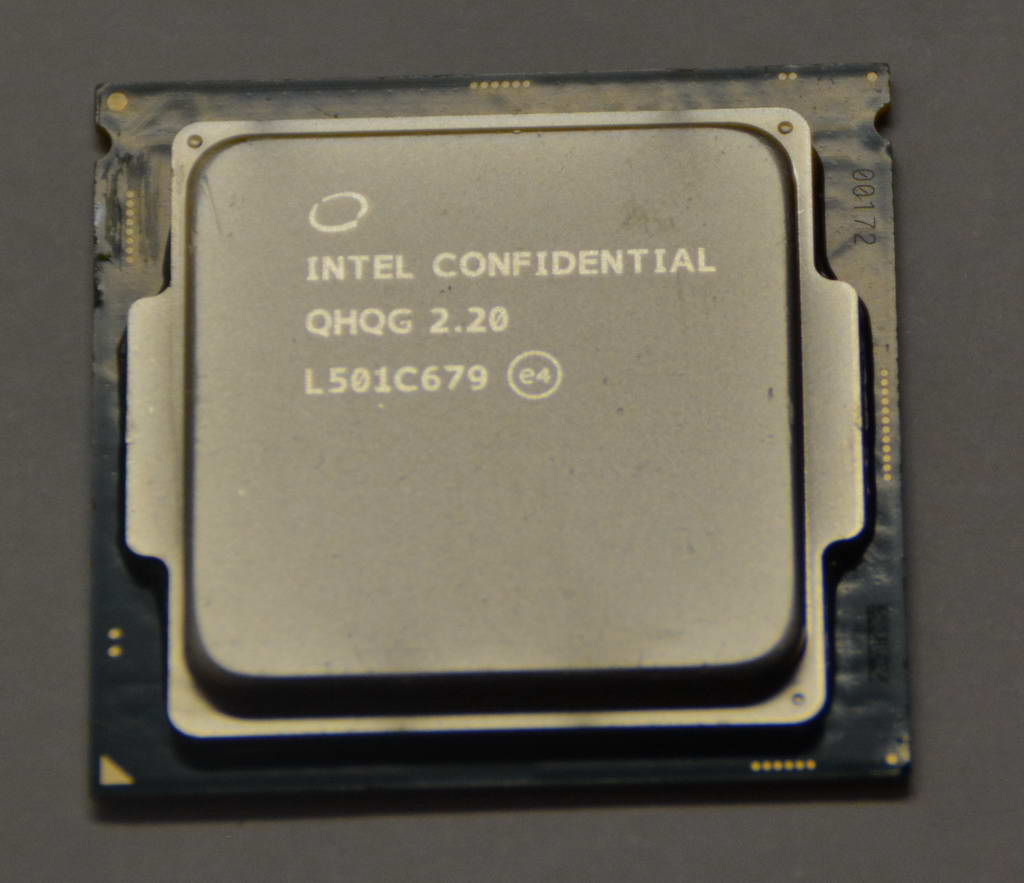

Наконец то мне пришел процессор! Вот этот красавец:
Вложение:
CPU.jpg [ 54.87 КБ | Просмотров: 1315 ]

Начинаю тестирование!

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
выставлял себе вчера оффсет, вплоть до +0.15 что по итогу получалось в нагрузке цпу-з до 1.32+ хотя на частоте 3600 проц спокойно работает на 1.18 может даже меньше хз не тестил. так вот с этим оффсетом комп виснет. в батле и прочих вещах. хз кароч. вернулся обратно на постоянку 1.39 4ггц




Member
Статус: Не в сети
Регистрация: 21.12.2016
Postarc Что-то текстолит сверху вроде не очень?




Member
Статус: Не в сети
Регистрация: 19.03.2004
Откуда: Томск
Фото: 1
VaMPiRe3966 писал(а):
Господа, Магазин: ShenZhen Mingzhu прислал покоцаный проц. Проц работает, держит сходу 3.3, но хотелось бы привести его в порядок. Может кто подсказать что это за элементы и их номиналы?
осторожно,большая фотка
#77

за такое надо как минимум 75% возвращать.
скорей всего просто фильтруют напругу




Junior
Статус: Не в сети
Регистрация: 16.01.2017
Незваный Гость писал(а):
минимум 75% возвращать

Вернул все 100.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Alersandr3339 Не, текстолит обычный, процессор уже был в использовании, о чем говорят следы от прижима на крышке.
В общем итоги разгона:
Никаких супер успехов не добился. Процессор хоть и L501, но в итоге взял частоту 3800 на напряжении 1.21 В. Хотя мой предыдущий процессор, ныне покойный, брал эту частоту при напряжении 1.19 В. Разогнать с энергосбережением на частоте шины 154.55, что бы добиться уровня процессора i7-6700 без индекса К так и не вышло. Бросил эту затею при превышении напряжения Dinamic Core 0.190 в. При чем старый процессор успешно разгонялся при значении этого параметра в 0.150. В общем оставил пока 150 шину, напряжение Dinamic Core 0.150.

Добавлено спустя 6 минут 26 секунд:
+TyPuCToZ Процессор не запустился на биосе F20, что с микрокодами, что без них. Был неправ :oops: . Микрокодов мало для запуска процессора, нужна поддержка со стороны биоса другого характера. Прошил проверенный биос F5.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
VaMPiRe3966 писал(а):
Вернул все 100.

Интересно, китаец добровольно вернул 100%?
Или китаец был против, но арбитраж одобрил 100% возврат без отправки проца обратно?
Postarc писал(а):
нужна поддержка со стороны биоса другого характера

Да, похоже меняют что-то в коде POST.
Ибо на ранних биосах без микрокодов процы POST проходят и виснут сразу после него, а с биосом F20 мат.плата POST не проходила вообще.
Вроде получается, что старые формулировки в FAQ верны.




Junior
Статус: Не в сети
Регистрация: 16.01.2017
TyPuCToZ писал(а):
Интересно, китаец добровольно вернул 100%?

Просил отправить его обратно, согласился даже оплатить мои затраты по пересылке.
Но арбитраж ,оправившись от китайского нг, вернул мне все деньги.
Да и скорее всего это фейковый продаван, возможно cecil сбагривал неликвид.




Member
Статус: Не в сети
Регистрация: 26.03.2007
Откуда: Архангельск
Фото: 0
Сегодня наконец то спор завершился удачно (полный возврат средств без возврата процессора) Опять в раздумьях где брать и что.

Настоятельно не рекомендую никому связываться с этим продавцом https://ru.aliexpress.com/store/1084128 ... -eub6yrrBy
Во время спора выслушал много ругательств и обвинений в мошенничестве итд. от продавца. Хотя все мои доказательства (фото и видео) были очень убедительными и устроили арбитраж Aliexpress. Продавец бодался до последнего, вот теперь думаю над отзывом в его магазине, уж очень он достал и попил моей крови.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
rom14 А процессор рабочий?

Добавлено спустя 20 минут 20 секунд:
После тщательного осмотра обнаружилось, что снизу процессора, под наклейкой, имеются конденсаторы разного оттенка. Такое ощущение, что они были отломаны, а потом впаяны. Конечно же, открывать диспут я не стал, процессор 100% рабочий. Внимание, а теперь вопрос знатокам: Может ли наклейка на СМД элементах процессора тормозить разгон? Может ли некачественная липкая масса, на которой она держится играть роль своего рода резистора или еще хуже - проводника? Есть ли у кого процессоры с наклейкой снизу?
Разгон: 150 с энергосбережением, х26 в бусте, х8 в простое, напряжение Dinamic Vcore 0.1v. 795 очков в сайнбенч, 1894/7633 в CPUZ. Скромненько вышло. Но лучше чем селерон!!! :-)

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
Postarc писал(а):
Может ли наклейка на СМД элементах процессора тормозить разгон?

Postarc писал(а):
Может ли некачественная липкая масса, на которой она держится играть роль своего рода резистора или еще хуже - проводника?

Нет, конечно.

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Mellow писал(а):
Нет, конечно.

В таком случае менее удачный образец попался. Но не на много, всего лишь на 0.010-0.020 В разница. И на 4.4 Мгц ниже по шине.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Postarc,
вангую, что потемнее и посветлее имеют разные номиналы, 0.1мкФ и 0.2мкФ, или 0.1мкФ и 1мкФ.
У меня какие-то процы с наклейками были, не стал сдирать.
Влияние на разгон считаю абсолютно невероятной идеей.
Магазин nix клеит свои стикеры со штрих-кодами на smd элементы процов, жалоб не видел ещё.
