В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 16.01.2017
Фото: 9
Получил свой QHQG из так называемой "битой" партии. Один из ударов по процу прошел по касательной и задел край текстолита.
Пока что материнской платы нет для теста. Появится в течение недели примерно.
Господа, оцените масштаб бедствия, пожалуйста. Как считаете, насколько все плохо?
24491
24490
24489
24488
24487
24486
24485

_________________
Asrock Z170 Extreme 4, i7 6400t QHQG L501 (с мятой крышкой)@3700 (все сберегайки вкл.), DDR4 Corsair Vengence LPX 2*8Gb@2400




Junior
Статус: Не в сети
Регистрация: 21.01.2017
Откуда: Eversong
Фото: 0
Да вроде особо ничего важного не зацеплено.
Я тут видел i5-й, у которого вообще около семи "ножек" не было, так он работал полностью, только видеокарты внешние не подключал.

_________________
Asus MAXIMUS VIII HERO, QHQF 4,00GHz, 16gb CORSAIR DDR4 2666MHz, GTX 1080 8GB, 1kVt SilentPro, CNPS14X, 512Gb SSD, 2x1Tb RAID + 8Tb HDD




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
Selector ну хз, забыл отписаться. Когда включил в биосе pci-e 3.0 у меня пропали артефакты в кске, и не было ни одного вылета. И в целом могу сказать, что очень доволен камешком и считаю что мне сессил удачный проц отправил))

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Nisa Процессоры на 771 сокет не совпадают по ключам с 775 сокетом. Я без проблем напильником вырезал ключи в текстолите процессора, почти до контактных площадок. И китайцы так делают. Ничего, работают. Думаю, и этот будет работать. Тем более китаец проверял его перед высылкой. Хорошо на крышке почти нет повреждений.

Добавлено спустя 2 минуты 14 секунд:
5-97 А максимум на сколько погнался?

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
fx5218, если по посту что-то проходит, а монитор чёрный, то скорее всего отключилось видеоядро. Либо Биос не сбрасывается. Какие вспомогательные напряжения были выставлены примерно? Память сильно разогналась?

_________________
Смерть искренности в упрёке.




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Nisa писал(а):
Пока что материнской платы нет для теста. Появится в течение недели примерно.

Лучше ускорить этот процесс, чтоб потом не пришлось доказывать арбитражу Aliexpress, что не верблюд.
Повреждение приличное, процессор может работать, а может и не работать.




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
Postarc максимум гнал до 4,0 при 1,3V и все стабильно работало. Больше не гнал, потому что смысла большего нету, а температура в пике была около 75C. Сейчас 3,9 при 1.6V оффсет и со всеми сберегайками)

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
А, на вольтаже вкладка adaptive mode,для чего служит?

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070




Junior
Статус: Не в сети
Регистрация: 29.01.2016
5-97 а есть скрины настроек со сберегайками?

_________________
i7 6400t / ASUS Z170I PRO GAMING / 8GB DDR4 2400




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
5-97 не понял, 3.9 - это буст х24? или 3.9 это буст х26? офсет 1.6 в - это офсет 0.160?
NORD3990
[Adaptive Mode] - режим, при котором напряжения питания задается вручную с помощью offset-параметра и/или опции Additional Turbo Mode CPU Cache Voltage. Однако оно может динамически меняться в зависимости от частоты процессора, частоты кольцевой шины (Uncore/Cache) и характера текущей нагрузки на CPU для улучшения стабильности работы системы или уменьшения энергопотребления. Данный режим часто используют для постоянной работы с разогнанным процессором, после того как уже были подобраны оптимальные настройки с помощью параметра [Manual Mode]. Отметим, что опция [Adaptive Mode] доступна не для всех моделей процессоров.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1

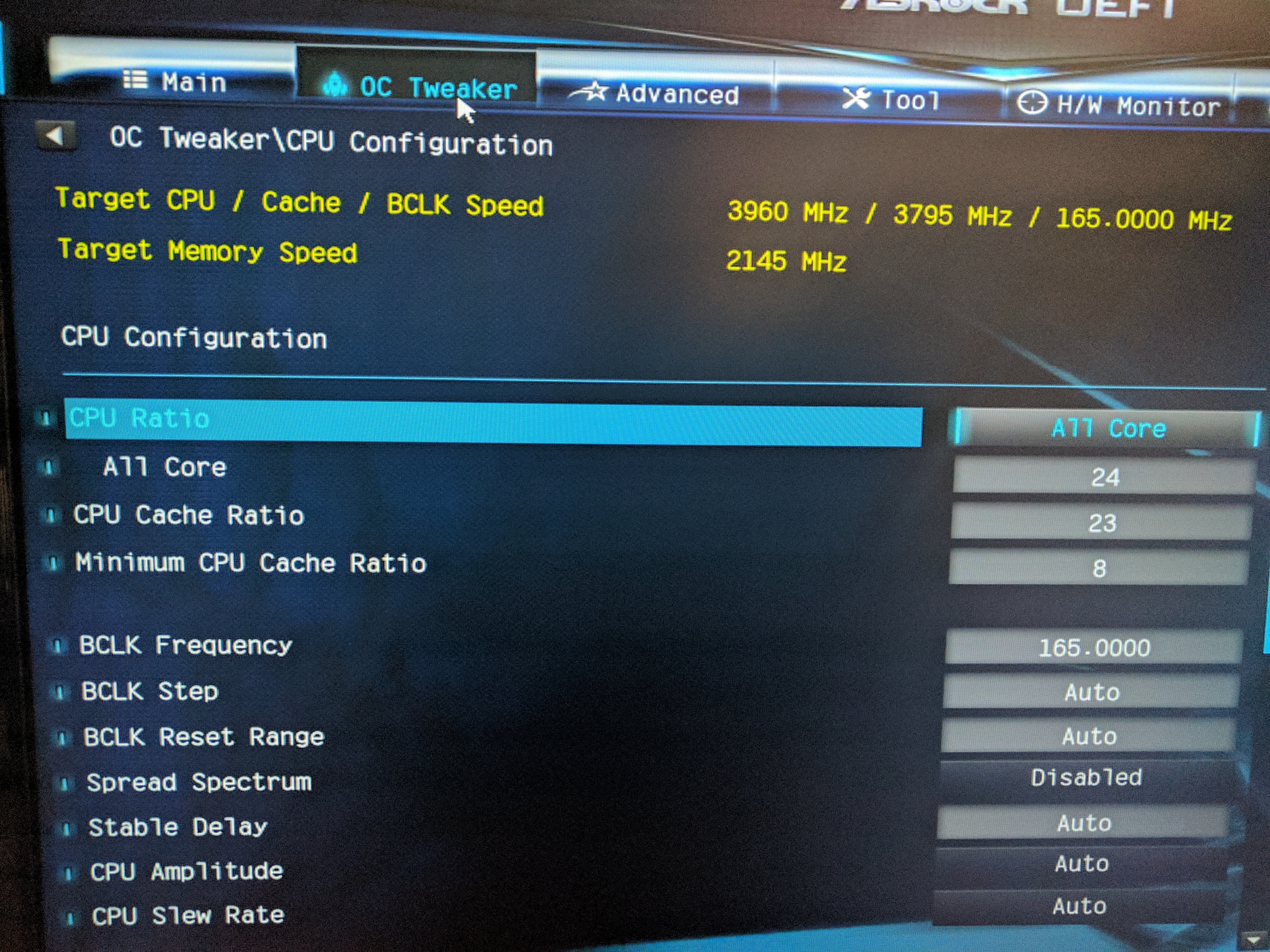

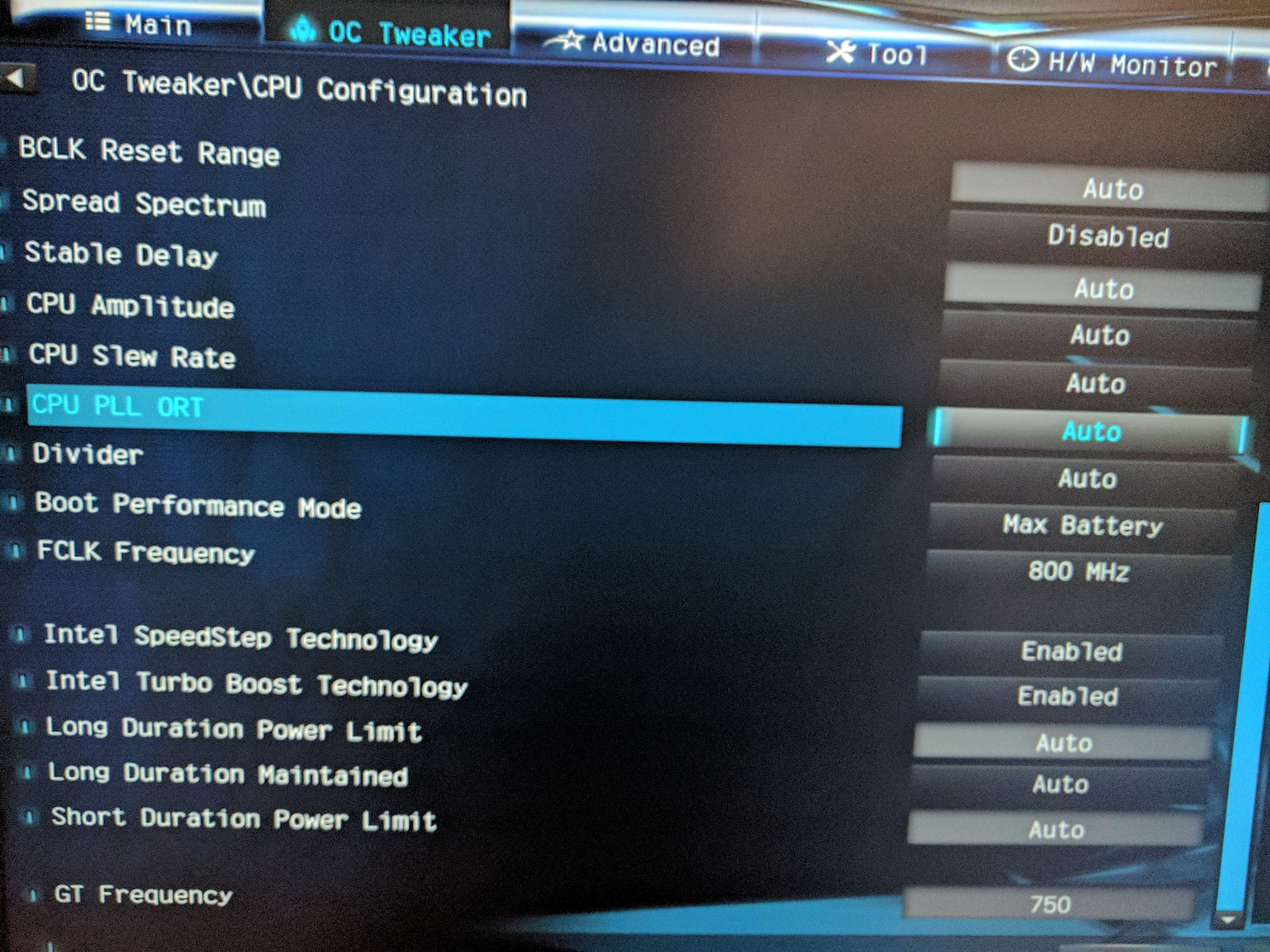

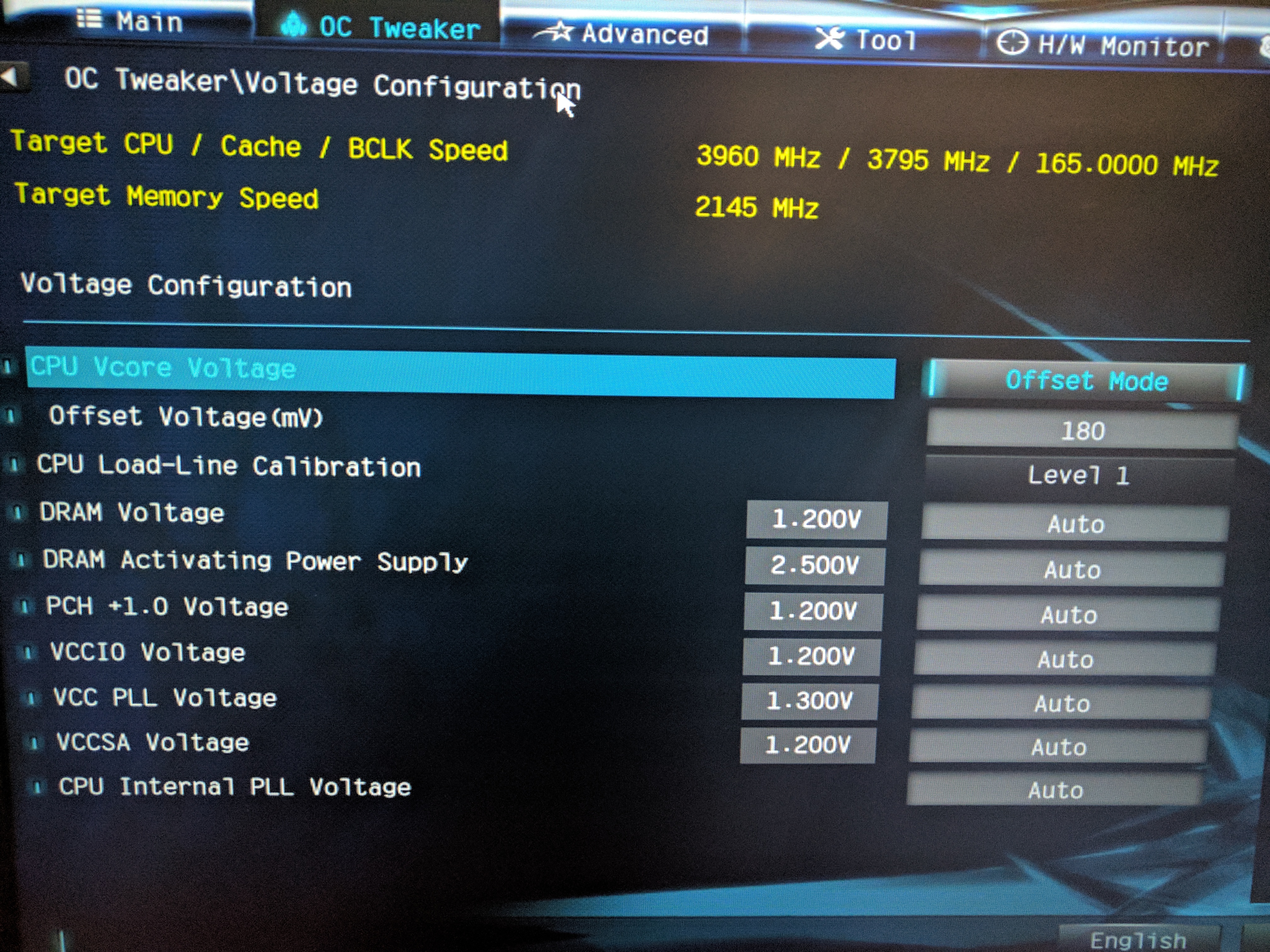

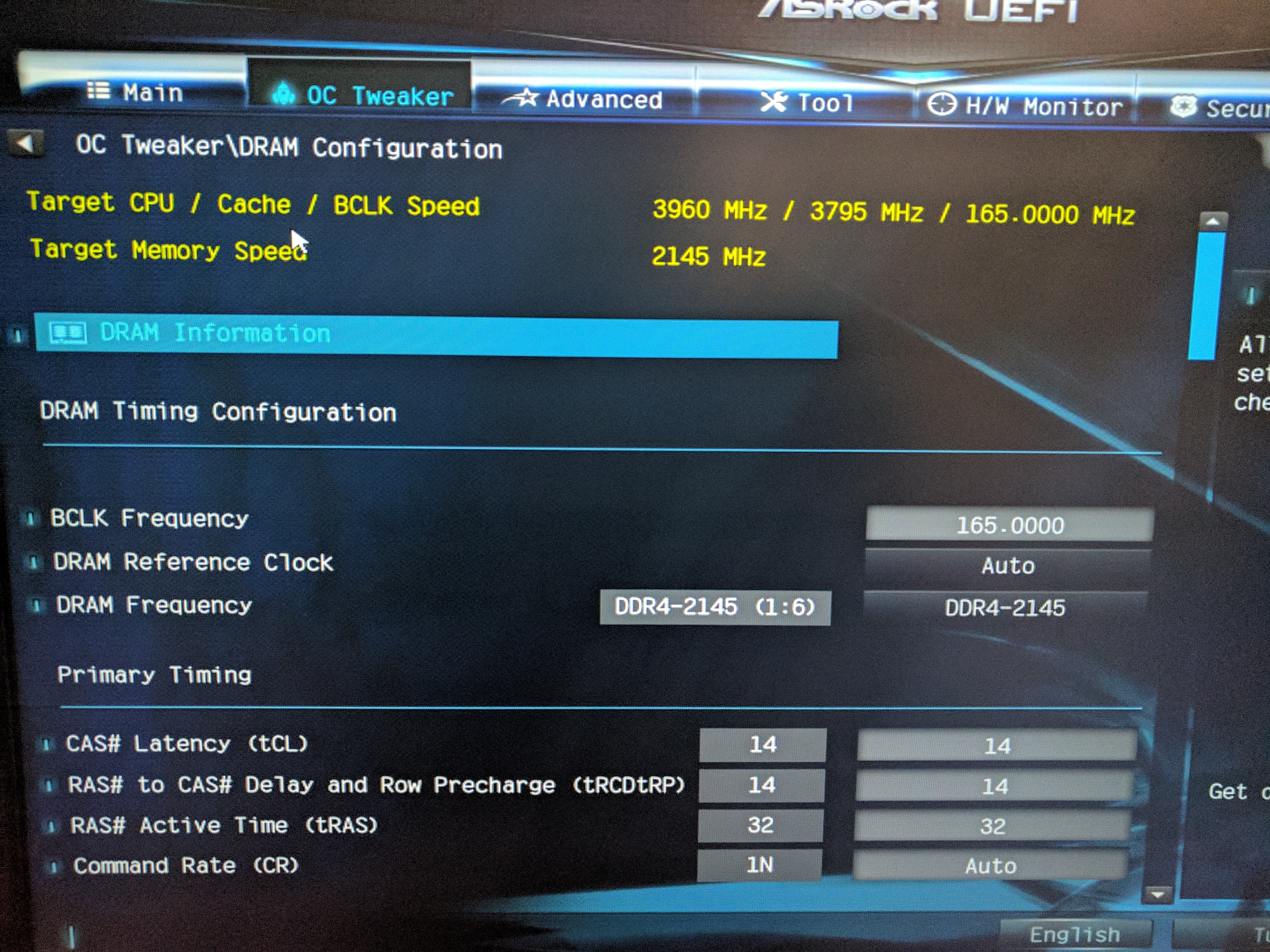

Postarc упс, конечно не 1,6V, а 1,168V, вот настройки мои
Вложение:
IMG_20170207_233557.jpg [ 5.43 МБ | Просмотров: 1119 ]
Вложение:
IMG_20170207_233545.jpg [ 5.71 МБ | Просмотров: 1119 ]
Вложение:
IMG_20170207_233525.jpg [ 5.39 МБ | Просмотров: 1119 ]
Вложение:
IMG_20170207_233510.jpg [ 5.81 МБ | Просмотров: 1119 ]

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
5-97 Значит, при задании смещения в офсете напряжение сбрасывается тоже при сбросе множителя? или постоянно 1.2в?

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 17.01.2017
TyPuCToZ меняется и в биос, и cpuz

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1

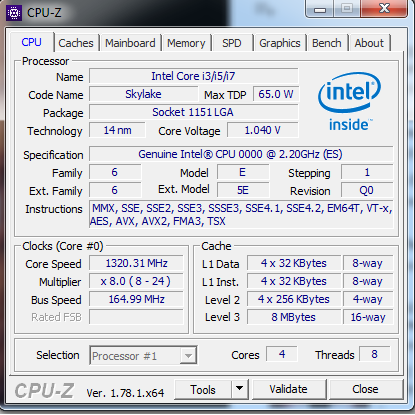

Postarc сбрасывает до 1,04V
Вложение:
1.PNG [ 49.53 КБ | Просмотров: 1114 ]

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
5-97 писал(а):
[Adaptive Mode] - режим, при котором напряжения питания задается вручную с помощью offset-параметра

Т.е. она нужна если только энергосбережение юзать ?

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37

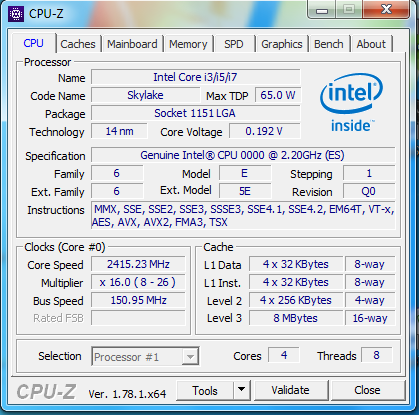

5-97 Попробовал сделать 160 шину, и конечно же нестарт:) Мой процессор скромненько работает на 151, правда буст 26 и напруга падает до 0.1 почти.
Вложение:
CPU-Z_151.png [ 49.19 КБ | Просмотров: 1104 ]

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 29.01.2016
Почему множитель может не сбрасываться? Сберегайки не отключал, шина 150, множка 24, кэш 23, напряжение офсетом +0.150, cpu vid 0.831-1.138
Скрин - https://yadi.sk/i/lxsZohIN3DiZVz

_________________
i7 6400t / ASUS Z170I PRO GAMING / 8GB DDR4 2400




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
bb9650 CPU EIST Function включено?
CPU EIST Function – поддержка функции управления частотой
[Disabled] [Enabled]
Опция разрешает работу Enhanced Intel SpeedStep Technology, которая позволяет при неполной загрузке процессора уменьшать его тактовую частоту и напряжение питания, что приводит к снижению энергопотребления и уменьшению тепловыделения системой.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 06.12.2016
Фото: 11
PostarcЧесно говоря невижу смысла в множителе х26 так как роботает только одно ядро а для его работы нужно подымать напряжение которое не нужно для остальных множителей так что смысла ноль только в цыферках
Проще настроить схему 25-25-25-24 с меньшим напряжением по моему больше толку

_________________
3800X/C6H/G.Skill TridentZ-3866@3733 4x8/Fractal Design Celsius S36/MSI GTX1070 Gaming X/Fractal Design Ion+ 760p


Последний раз редактировалось MakaRenkO 09.02.2017 23:56, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 29.01.2016
Postarc не нашел, где оно, но не отключал

_________________
i7 6400t / ASUS Z170I PRO GAMING / 8GB DDR4 2400
