В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
manowar123 Конечно теоретически ничего не мешает это сделать. До 4+ разогнать проблема, но до 3.6 гонится практически любой камень. Почему то проблема с напряжением у вас. LLC пробовали менять? Может вручную выставить напряжение до 1.2В и потестировать?

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 06.01.2017
Приветствую обитателей темы! Для начала, хочется выразить благодарность всем делящимся информацией. Свой QH8G заказал в начале декабря 2016, когда позитивной информации по ним практически не было. Но покупался он для mini-ITX системы и особых требований на максимальный разгон не было. Ехала посылка около 7-ми недель. Получил я его в состоянии "муха не сидела". Ни каких следов от установки в сокет не было. Только "гарантийная" наклейка на крышке.

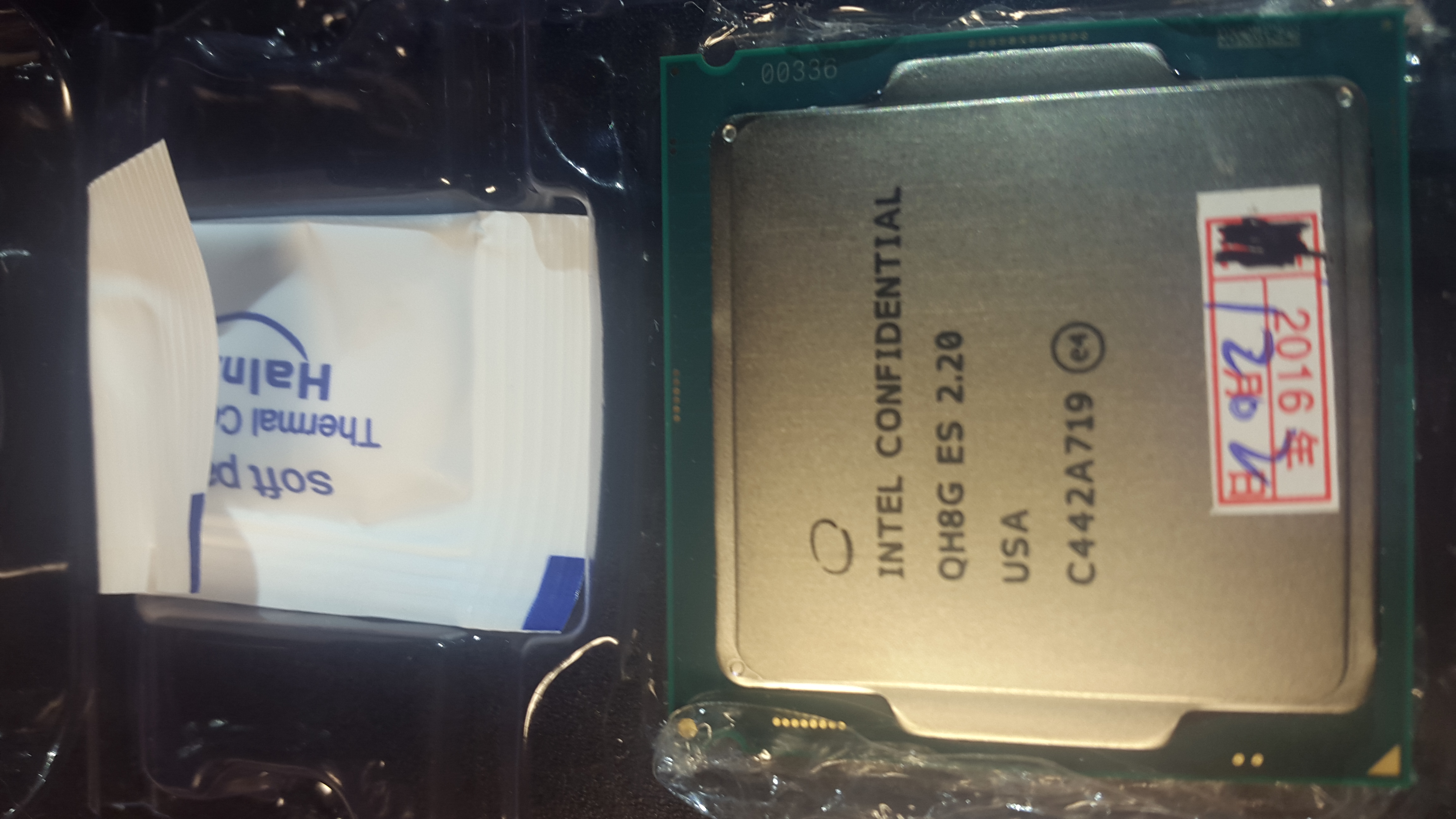

"Таким он приехал"
Вложение:
Комментарий к файлу: Первые фото
20170201_204247.jpg [ 2.5 МБ | Просмотров: 1813 ]

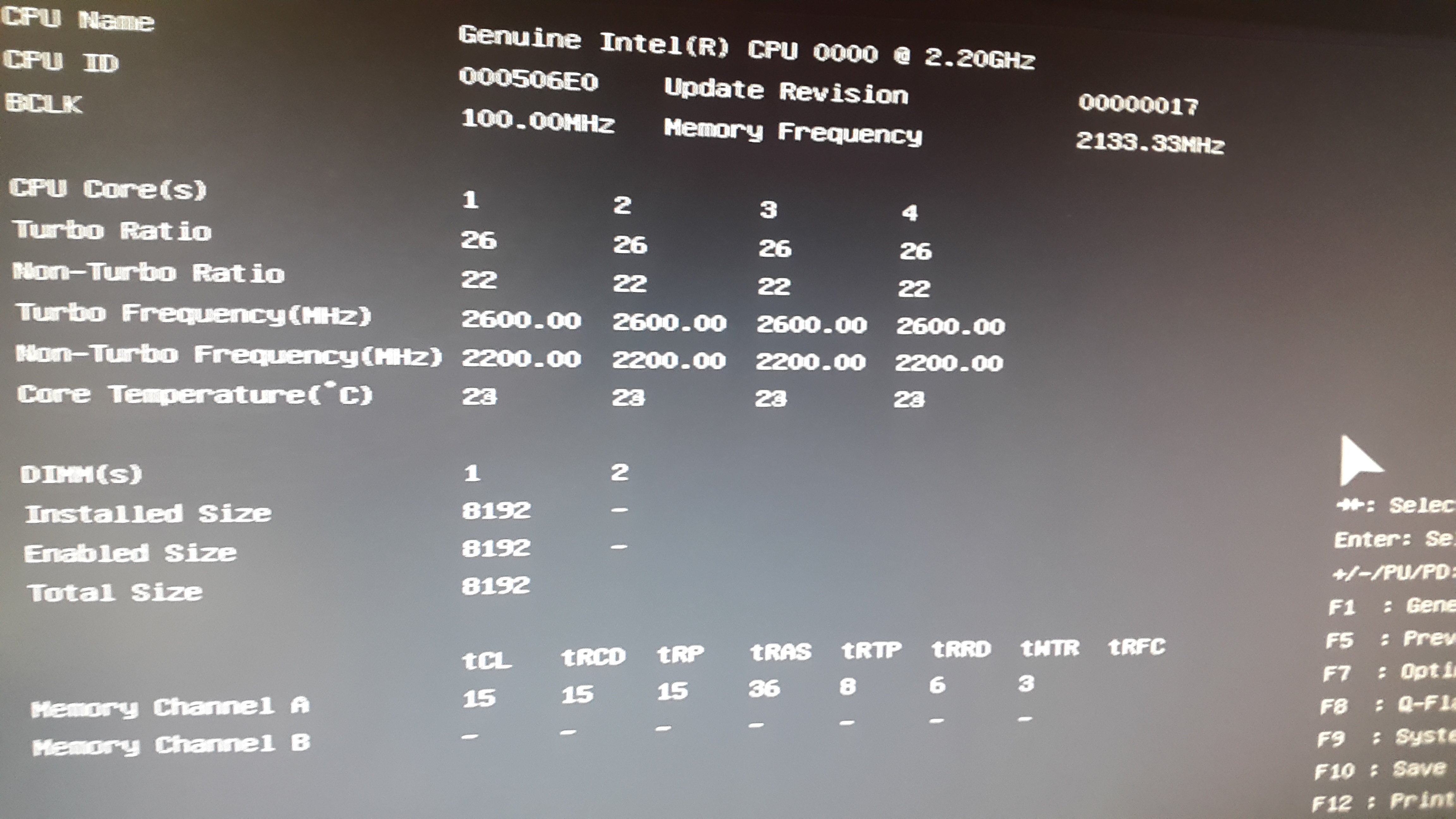

Материнская плата Gigabyte GA-Z170N-WiFi. Первый запуск на родном биосе F4 был ожидаемо безрезультатным. Зависало на картинке с логотипом при попытке войти в настройки. Биос обновил на F5, в котором 06Е3 микрокоды заменил на 06Е0 из шапки темы (родной Efiflash.exe ругался на неправильный файл биоса и был заменён на подправленный). Запуск и вход в биос были успешными.
"Первый удачный запуск"
Вложение:
Комментарий к файлу: Первый удачный запуск
20170205_182904.jpg [ 2.75 МБ | Просмотров: 1813 ]

Сделал скальп (Rockit88) и приклеил радиаторы на VRM питания процессора на материнской плате. Без разгона поставил Windows 10 Pro x64 на M.2 диск, драйверы для всех компонентов системы и утилитки для тестов. Биос обновил до F7. Долго мучать систему попытками выжать не очень необходимый максимум желания не было. Поставил множитель 24 и шину 140. Подправил множитель оперативки (Patriot Viper Elite DDR4 2x8GB 2666MHz 1.2V), чтобы итоговая частота была ниже заявленной. Напряжение и остальные параметры не менял. Всё без проблем завелось и пробежало быстрые тесты (напряжение CPU 1.050v). С шиной 160 система стартовать отказалась. Поднял напряжение до 1.350v - не помогло. Снизил шину до 158 - всё заработало. Пробежали без ошибок быстрые тесты. Позднее подключил множитель 25 в режиме Turbo Boost. Тесты тоже все без проблем, но основная часть картинок с множителя 24. LinX 0.7.0-2017.1 прогрел до 61 градуса (охлаждение - Corsair H45). Энергосберегающие технологии все подключены и работают. Напряжение CPU выставлено оффсетом для работы понижающих напряжение сберегаек.

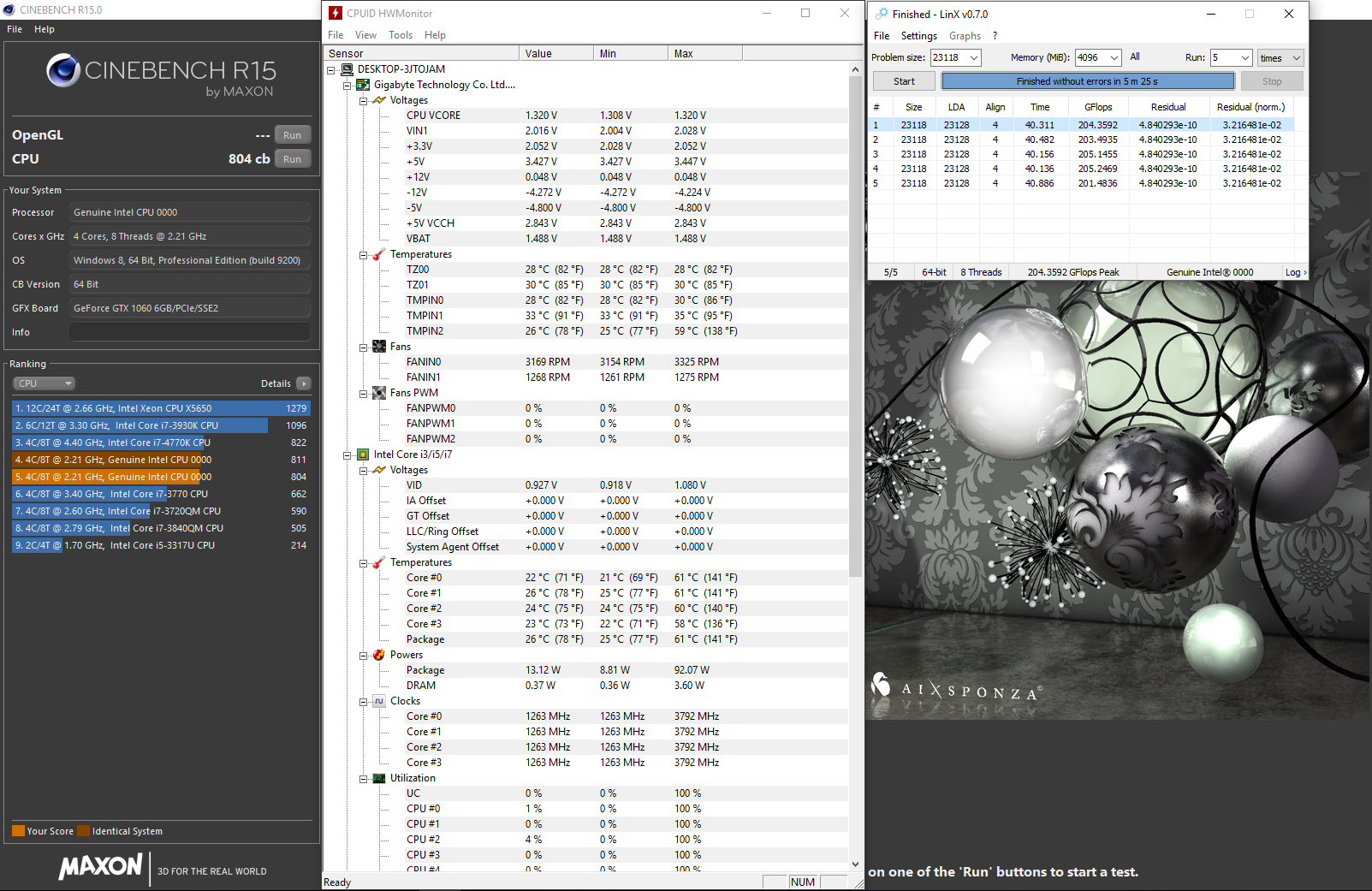

"Немного тестов"
Вложение:
Комментарий к файлу: Немного тестов
total.png [ 683.79 КБ | Просмотров: 1813 ]
Вложение:

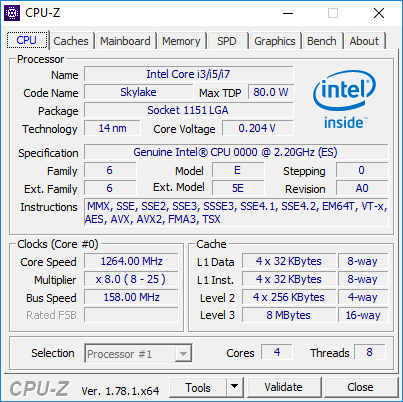

Комментарий к файлу: Полная загрузка
cpuz_high.png [ 23.58 КБ | Просмотров: 1813 ]
Вложение:
Комментарий к файлу: Сберегайки в работе
cpuz_low_state.png [ 30.75 КБ | Просмотров: 1813 ]

Встроенное видеоядро не проверял. В биосе не увидел возможности его отключения, наверное, и не работает вовсе.

Принудительно режим PCI-E 3.0 для внешней видеокарты (Zotac GTX1060 6GB Mini) не работает(либо чёрный экран, либо в режиме 1.1 по Gpu-Z). В режиме Auto под нагрузкой PCI-E2.0. Работает ли М.2 в режиме PCI-E3.0 x4 пока не проверял (визуально загрузка Win10 быстрее, чем на Sata SSD на другом компьютере)

Думаю, скоро шина переедет в район 140, чтобы не мучать материнку.




Junior
Статус: Не в сети
Регистрация: 17.01.2017
Postarc спасибо я бы с радостью но где бы этот пункт найти? его у меня нет
relkom у меня дома есть asrock H110M-ITX/ac если будет время могу попробовать на выходных, но честно очень лень лезть в тесный корпус ))

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
keriss Отличный результат! Можно поставить шину на 154.55 и получить полный аналог i7-6700 по итоговым частотам. Заодно и напряжение ниже будет.

Добавлено спустя 8 минут 8 секунд:
manowar123 CPU Loadline Calibration А это есть?

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
1stFlay писал(а):
ASUS ROG MAXIMUS VIII HERO

Бери эту не пожалеешь, все без проблем гониться и биос с флешки можешь менять даже без процессора. Брал тоже в юлмарте за 10к уцененную без коробки,и сата )
Потом,можно и проц 7700к взять.

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
1stFlay писал(а):
ASUS Z170 PRO GAMING(5 790 руб)

При таком соотношении цен выбор очевиден в пользу этой.
HERO не будет лучше на 2000р.
relkom писал(а):
то как выбрать плату на H110M чтобы запустился проц?

Asrock не брать ни в коем случае, у меня на 2 асроках H110 у QH73 буст не работал.
MSI B150 его 95-ваттный нрав не переваривала и в тяжелых тестах снижала частоты.
На бюджетных Gigabyte не было возможности проверить.
А на Asus B150M-K проблем никаких не удалось обнаружить.

Ну и чтобы с большой вероятностью проц запустился на плате из коробки, лучше брать Asus.
Для QH73 лучше брать плату с бОльшим количеством фаз.
Вместо h110m-r лучше взять H110M-C, или хотя бы H110M-K.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
manowar123 А не попробовать ли вам официальный биос, например 7.20. Там есть регулировка напряжения.
А вот модифицированный официальный биос, с разблокированной регулировкой множителя:
Вложение:
Z17mp4s7.20+.zip [7.75 МБ]
Скачиваний: 57

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 17.01.2017
Postarc есть, выбирается только в пределах Level 1-4
Пробовал ставить и 1 и 2 и 3 :)
Ставится через инстантфлеш(морду биоса)? или флештулом из под винды?
А где вы его взяли этот биос? :)

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
manowar123 Прошивать через биос, скачал с сайта 7.20 и с помощью программы AMIBCP_v5.0.1 открыл для выбора некоторые опции.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 17.01.2017
Postarc спасибо за помощь, попробую уже на выходных

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 01.02.2015
Откуда: Москва
Взял опять Gigabyte Z170-HD3 DDR3, прошил биос F5 с микрокодами, QH8F нормально работает, пока на шине 125, вечером сильнее потестирую
При принудительном включении Pcie 3 не грузится, встройка работает в биосе, но не в винде




Member
Статус: Не в сети
Регистрация: 09.01.2016
Фото: 52
RabbitRu писал(а):
но не в винде


А что за винда? На 8.1 у меня завелся iGPU на QH73 с дровами 1540 (если в этом есть необходимость), w10 я не поборол.

_________________
CH6/R5-3600/G.SKILL Trident Z F4-3600C17D-32GTZKW/Vega FE 16GB 1450@935мВ/1075@935мВ/Seasonic 850W FOCUS Plus Gold (SSR-850FX)/Deepcool MATREXX 55/




Member
Статус: Не в сети
Регистрация: 01.02.2015
Откуда: Москва
yurius писал(а):
А что за винда? На 8.1 у меня завелся iGPU на QH73 с дровами 1540 (если в этом есть необходимость), w10 я не поборол.

W10 Pro x64
Но мне встройка особо и не нужна




Member
Статус: Не в сети
Регистрация: 14.01.2017
А как отключить встройку на проце ?? или это не реально ?


И вообще подумываю о продаже GH8F, думаю поменять на QHQG.




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Сегодня ко мне человек принёс на скальпирование QHQG из той самой партии с вмятинами на крышках.
Даже в стоке сильно завышенные температуры и разница между ядрами ~40 градусов.
У этого процессора на крышке одна вмятина над кристаллом, с внутренней стороны на крышке выпуклость.
Пришлось выпуклость немного подравнять, дальше всё как обычно.
После скальпирования температуры пришли в норму, разброс между ядрами в LinX при 1.3В уложился в 5 градусов.
Так что покупателям тех самых процов стоит заранее морально готовиться к скальпированию.




Member
Статус: Не в сети
Регистрация: 01.02.2015
Откуда: Москва
ElSpotdead писал(а):
А как отключить встройку на проце ?? или это не реально ?

У гиги Chipset->Internal Graphics
До этого асус был на FM2+, там встроенную графику можно было отключить в настройках северного моста




Member
Статус: Не в сети
Регистрация: 14.01.2017
RabbitRu писал(а):
У гиги Chipset->Internal Graphics
До этого асус был на FM2+, там встроенную графику можно было отключить в настройках северного моста


У меня MSI




Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
TyPuCToZ писал(а):
Сегодня ко мне человек принёс на скальпирование QHQG из той самой партии с вмятинами на крышках.

Я, если честно, вообще не понимаю нафига их покупать..

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
ElSpotdead Если вставить видеокарту и запустить систему то встройка сама отключится. Ведь по умолчанию она стоит в авто.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 14.01.2017
Postarc Спасибо!)
