В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Junior
Статус: Не в сети
Регистрация: 13.02.2017
Postarc, спасибо. Но для QHQJ минимум нужно, чтобы шину 150 держала, т.к. стоковая частота 1600. Все материнки будут держать шину 150?




Junior
Статус: Не в сети
Регистрация: 29.01.2016
Для RX480 какой частоты хватит?

_________________
i7 6400t / ASUS Z170I PRO GAMING / 8GB DDR4 2400




Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
Nmetx писал(а):
Здравствуйте. Подскажите какую бюджетную материнку выбрать для умеренного разгона QHQJ до 3000-3200МГц максимум до 3400МГц? На выбор 3 недорогие платы - все на ddr3:
1. GIGABYTE GA-Z170-HD3 DDR3;
2. ASUS Z170M-E D3;
3. GIGABYTE GA-Z170M-D3H DDR3.
Нужна именно с ddr3!

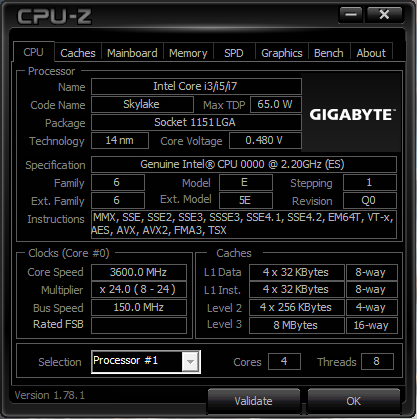

Насколько я знаю, у перечисленных МП нет внешнего тактового генератора (используется встроенный в чипсет), но для умеренного разгона должно хватить...


Вложения:
cpu-z.png [ 34.83 КБ | Просмотров: 1478 ]
cpu-z_.png [ 24.6 КБ | Просмотров: 1478 ]

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7


Member
Статус: Не в сети
Регистрация: 05.10.2016
ZimogoretS писал(а):
Насколько я знаю, у перечисленных МП нет внешнего тактового генератора (используется встроенный в чипсет), но для умеренного разгона должно хватить...

И что, что нет внешнего генератора? В шапке статья Ivan_FCB про z170i pro gaming, владельцем которой я тоже являюсь. Все работает. Запускал QHQJ на 195 шине.




Junior
Статус: Не в сети
Регистрация: 13.02.2017
zarechka писал(а):
И что, что нет внешнего генератора? В шапке статья Ivan_FCB про z170i pro gaming, владельцем которой я тоже являюсь. Все работает. Запускал QHQJ на 195 шине.

До какой частоты работали AVX инструкции и турбобуст?




Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
zarechka писал(а):
И что, что нет внешнего генератора? В шапке статья Ivan_FCB про z170i pro gaming, владельцем которой я тоже являюсь. Все работает. Запускал QHQJ на 195 шине.

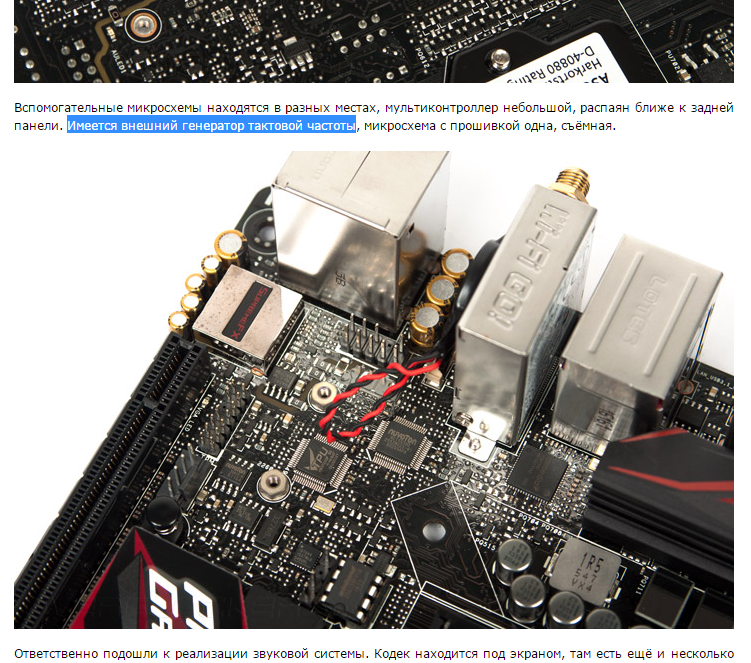

Обзор материнской платы ASUS Z170I Pro Gaming


Вложения:
z170i pro gaming.png
z170i pro gaming.png [ 753.09 КБ | Просмотров: 1470 ]

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7


Member
Статус: Не в сети
Регистрация: 28.10.2016
Откуда: СПБ
Фото: 16
def4ce писал(а):
может кто даст наводку, где можно достать QHQG L501 за 9-10к?

На барахолке местной комрады продают. емнип 11к после скальпа.

Добавлено спустя 10 минут 36 секунд:
bb9650 писал(а):
Для RX480 какой частоты хватит?

У вас есть и камень и видяшка, может вы нам скажете точно? Вангую, посмотрев в потолок, что 3400 хватит.

_________________
Не искажайте наименование комплектующих, название опций в BIOS. Тогда поиск будет работать лучше.
#Жду TigerLake с 2016г.




Member
Статус: Не в сети
Регистрация: 17.10.2013
bb9650 писал(а):
Для RX480 какой частоты хватит?

Думаю в районе 3000 мгц будет достаточно. ЕМНИП то RX480 практически равна ПЕЧ1060, когда у меня была 1060 то уже в районе 3 Ггц результаты в играх переставали расти.

_________________
i7 7700k@4800 Mhz (1,18в), 2x8 DDR4 Kingstone 2400@3200 cl16, Asus 270-p, Palit 1080 ti Gamerock premium, Chieftec-CFT-750-14CS




Junior
Статус: Не в сети
Регистрация: 29.01.2016
regme, SolteRR Спасибо

_________________
i7 6400t / ASUS Z170I PRO GAMING / 8GB DDR4 2400




Junior
Статус: Не в сети
Регистрация: 06.01.2017
Кто снимал крышки с A0/Q0, у вас рядом с ядром не было около 5 пар открытых контактов как для резисторов/конденсаторов? Я свои не сфоткал при скальпе, но заклеил. Может, они как в "старые добрые" за множитель отвечают?




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Nmetx хз чё там на гигах. на асусах спокойно до 200 шину держит. у меня з170-п все ок. с этим вопросом. на мса без внешнего тактового генератора 170 макс шина. а так вообще 20х200 как раз 4ггц получается. (20 - множитель в турбобусте на все ядра у qhqj)




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
keriss писал(а):
то снимал крышки с A0/Q0, у вас рядом с ядром не было около 5 пар открытых контактов как для резисторов/конденсаторов?

У всех инженерников они есть.
keriss писал(а):
Может, они как в "старые добрые" за множитель отвечают?

Сомневаюсь, скорее это точки для замеров.




Member
Статус: Не в сети
Регистрация: 05.10.2016
ZimogoretS писал(а):

https://www.asus.com/us/site/motherboards/Z170/compare/
Я склонен больше доверять сайту Асуса. В терминологии Асуса внешний генератор "asus pro clock extended BCLK range". Поэтому, извините, мне пофиг, что пишут непонятные обзорщики.

Nmetx писал(а):
До какой частоты работали AVX инструкции и турбобуст?

Не совсем понял вопрос.. На Асусах же всегда работают, если микрокоды есть, да и если нет, вроде, тоже. В любом случае, лучше не эксплуатировать без микрокодов. Вставить не вопрос, а какие проблемы мы ими снимаем до конца не изучено. Точно появляется PCIe 3.0 и работает Aida64.

bb9650 писал(а):
Для RX480 какой частоты хватит?

Думаю 3000-3200 хватит. Лично искал частоту для 1070 - больше 3360МГц (на моей плате максимальная шина 140 с работающими сберегайками на QHQG) особо не нужно. Прирост в пределах погрешности. Тестил 3360-3600-3840-4000. С каждой ступенькой, конечно растет FPS, но даже 5% не будет при переходе с 3360 на 4000. В синтетике (всякого рода 3dmark'и и т.п.) цифры побольше отличаются, но я про игры говорю.




Junior
Статус: Не в сети
Регистрация: 13.02.2017
zarechka писал(а):
Не совсем понял вопрос.. На Асусах же всегда работают, если микрокоды есть, да и если нет, вроде, тоже. В любом случае, лучше не эксплуатировать без микрокодов. Вставить не вопрос, а какие проблемы мы ими снимаем до конца не изучено. Точно появляется PCIe 3.0 и работает Aida64.

Я имел в виду до какой частоты шины работал процессор без замедления avx инструкции и турбобуста, т.е. работал как при стоковых частотах.

Добавлено спустя 8 минут 54 секунды:
sanchellio писал(а):
Nmetx хз чё там на гигах. на асусах спокойно до 200 шину держит. у меня з170-п все ок. с этим вопросом. на мса без внешнего тактового генератора 170 макс шина. а так вообще 20х200 как раз 4ггц получается. (20 - множитель в турбобусте на все ядра у qhqj)

На ASUS Z170M-E D3 нет внешнего тактового генератора, также как и на ASUS Z170-P. Вот сравнение всех материнок асус на skylike: https://www.asus.com/us/site/motherboards/Z170/compare/ .




Member
Статус: Не в сети
Регистрация: 05.10.2016
Nmetx писал(а):
Я имел в виду до какой частоты шины работал процессор без замедления avx инструкции и турбобуста, т.е. работал как при стоковых частотах.

Разве у Асуса есть замедление? Ну если прям цифры надо QHQJ - 195МГц, QHQG - 166,75МГц, QHQF - 125МГц. Другими словами, на любых частотах работает без замедления.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37

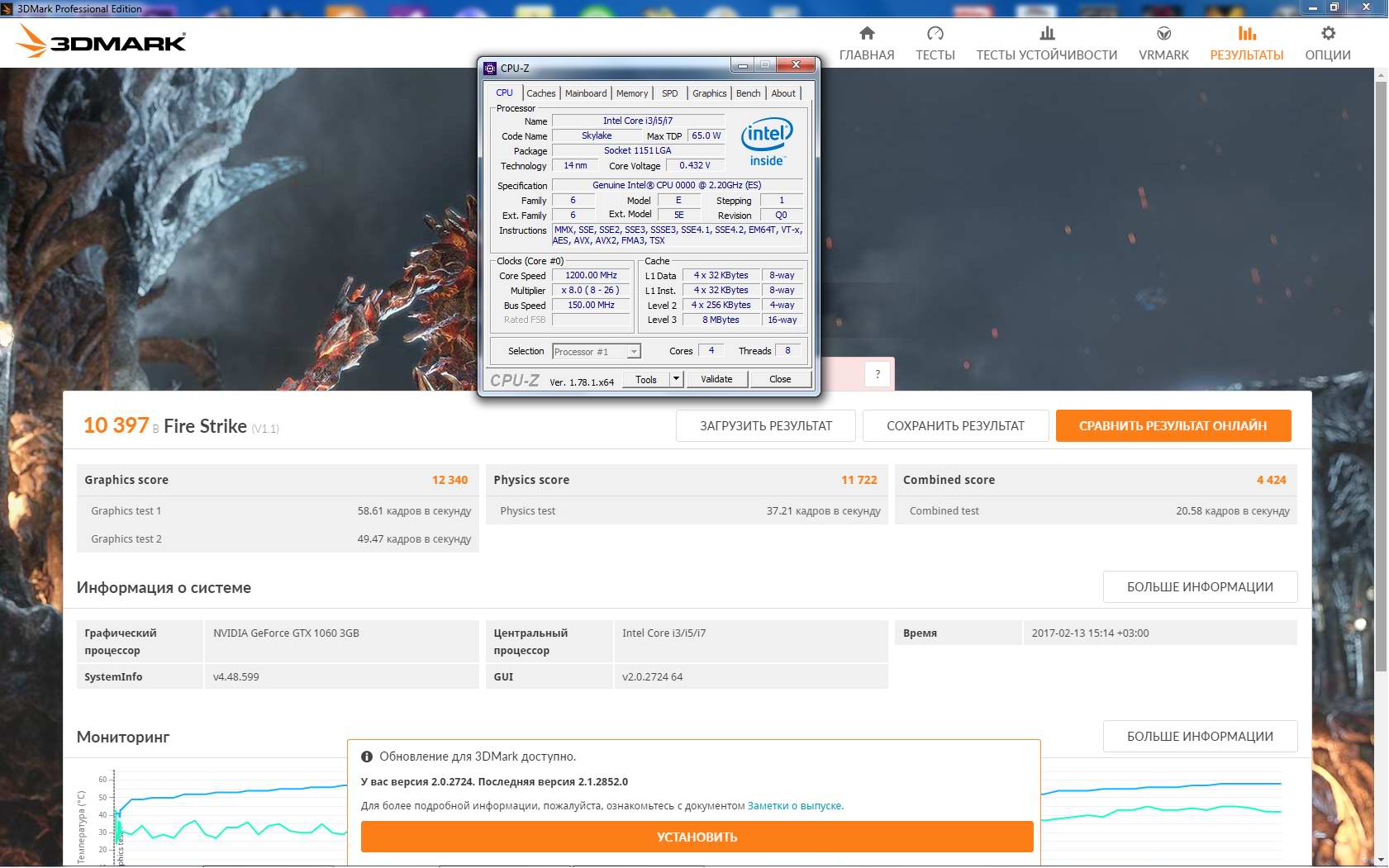

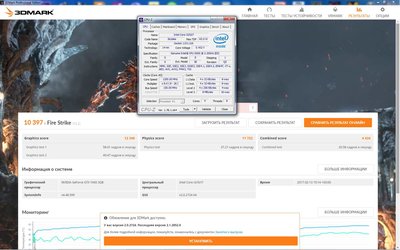

bb9650 Специально сделал 2 теста 3DMark. Видеокарта GTX1060, процессор QHQG в стоке и он же в разгоне до 3.3Гц(3.6Ггц с бустом). Разница минимальна и равна погрешности теста. То есть можно сказать, что процессор раскрывает видеокарту GTX1060 в стоке:
Вложение:
i7-6400t_2200.jpg [ 162.41 КБ | Просмотров: 1388 ]
Вложение:
i7-6400t_3300.jpg [ 169.43 КБ | Просмотров: 1388 ]

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Nmetx писал(а):
На ASUS Z170M-E D3 нет внешнего тактового генератора, также как и на ASUS Z170-P. Вот сравнение всех материнок асус на skylike: https://www.asus.com/us/site/motherboards/Z170/compare/ .

я в курсе. я о том и говорю, что до 200 шину держит. дальше хз.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Nmetx Замедление инструкций происходит при разгоне без микрокодов, либо при разгоне процессора на NON-K биосе. Во всех других случаях независимо то частоты шины никаких замедлений не наблюдается.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 29.01.2016
Postarc, камень не перестает радовать.

zarechka у меня на 2002 мод биосе на 150 шине сберегайки работали, но надо скальп и кулер получше, а лениво.

_________________
i7 6400t / ASUS Z170I PRO GAMING / 8GB DDR4 2400




Member
Статус: Не в сети
Регистрация: 17.10.2013
Postarc писал(а):
Специально сделал 2 теста 3DMark. Видеокарта GTX1060, процессор QHQG в стоке и он же в разгоне до 3.3Гц(3.6Ггц с бустом). Разница минимальна и равна погрешности теста. То есть можно сказать, что процессор раскрывает видеокарту GTX1060 в стоке

Не загружает инжинерник в стоке 1060.. В 3дмарке где нагрузка на графику очень сильна вполне, а вот в играх с более простой графикой и большей нагрузкой на проц все немного печальнее. Да, есть много игрушек в которых инжинерника хватит даже на стоковых частотах, но далеко не все.

_________________
i7 7700k@4800 Mhz (1,18в), 2x8 DDR4 Kingstone 2400@3200 cl16, Asus 270-p, Palit 1080 ti Gamerock premium, Chieftec-CFT-750-14CS
