В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Владельцы гигабайтов, держите ссылочку на кучу биосов разных материнских плат, включая бета версии и биосы для NON-K разгона. Из этой кучи был вытащен самый свежий из биосов для материнской платы Gigabyte GA-Z170-D3H версии F6c, поддерживающий инженерные процессоры, туда был интегрирован микрокод для QHQG Q0 степинга и файл был успешно протестирован мной. На этом биосе инженерник Q0 запустился без микрокода, но разгонять с сохранением AVX стало можно только после интегрирования:
Z170D3H.F6c
Вложение:
Z170D3H.F6c_E1_2D.zip [4.44 МБ]
Скачиваний: 111

Прошивается биос только через Flash Programming Tool из шапки. Внимание! Данный образ содержит только микрокод 06Е1, хотя успешно запускает и серийные скайлеки.

Добавлено спустя 2 минуты 41 секунду:
SolteRR Современные игры можно сравнить с комбинированным тестом программы 3DMark. Процессор не только обеспечивает видеокарту данными, но и сам обрабатывает достаточно большой объем. С первой частью он успешно справляется даже в стоке, а вот вторая часть сильно зависит от разгона. Именно способность загрузить видеокарту данными, что бы у нее не было простоя, я посчитал за "раскрытие видеокарты".

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 17.10.2013
Postarc писал(а):
SolteRR Современные игры можно сравнить с комбинированным тестом программы 3DMark. Процессор не только обеспечивает видеокарту данными, но и сам обрабатывает достаточно большой объем. С первой частью он успешно справляется даже в стоке, а вот вторая часть сильно зависит от разгона. Именно способность загрузить видеокарту данными, что бы у нее не было простоя, я посчитал за "раскрытие видеокарты".

Про вторую часть, которая зависит от разгона порадовал, день прожит не зря)))
Популярно, все что делает процесор в игре - это обеспечивает данными видеокарту. Весь расчет физики, движений, ИИ и прочего- все это формирует систему 3д объектов в заданный момент времени, то есть по сути кадр. Любое изменение в расположении объектов, столкновение, деформации, поведение и прочее - это как раз данные для построения кадра, такие же как модели и текстуры.
Нельзя сравнивать игры с 3д марком, у каждой игры свой движок, как графический так и физический, +обсчет ИИ реализован по разному.

_________________
i7 7700k@4800 Mhz (1,18в), 2x8 DDR4 Kingstone 2400@3200 cl16, Asus 270-p, Palit 1080 ti Gamerock premium, Chieftec-CFT-750-14CS




Member
Статус: Не в сети
Регистрация: 11.09.2008
Откуда: Питер
Паха писал(а):
Линксом и Синебенчем тестировали? Стабильно? Спидстеп включен?

SpeedStep включен, в простоях скидывает множитель до 8-9, под нагрузкой 24. По тестам и играм - стабилен.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
SolteRR Мы говорим об одном и том же по сути, хотя не понял иронии по поводу второй части. Процессор в разгоне будет быстрее просчитывать физику, разве я не прав? 3DMark - набор тестов: видеокарты, процессора и комбинированный тест, симулирующий игровой процесс. Покажите мне игру, где процессор в стоке будет загружен на 100%? Ведь 100% загрузка процессора сигнал к тому, что он не справляется со своей задачей:
i7 6400t 3.6GHz vs 2.4GHz Battlefield 1

Вот когда я пытался запустить Deus ex на процессоре Celeron G3900, даже разогнав его до 4300 Ггц, он не справлялся с видеокартой!
Загрузка процессора была 100%, иногда падала до 98, и наблюдались постоянные фризы по 5 -10 секунд.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf


Последний раз редактировалось Postarc 13.02.2017 17:06, всего редактировалось 3 раз(а).



Member
Статус: Не в сети
Регистрация: 28.10.2016
Откуда: СПБ
Фото: 16
bb9650 писал(а):
regme, SolteRR Спасибо

google result (Картинко 280Kb)
#77

_________________
Не искажайте наименование комплектующих, название опций в BIOS. Тогда поиск будет работать лучше.
#Жду TigerLake с 2016г.




Member
Статус: Не в сети
Регистрация: 20.11.2012
Скажите, пожалуйста, есть ли BIOS платы ASUS MAXIMUS VIII GENE Z170 для инженерника QHQG, где можно его скачать? Спасибо.

_________________
Intel i7-6400t (QHQj), MSI Z170M Mortar, Corsair DDR4-2133, AMD HD7950




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Postarc писал(а):
Покажите мне игру, где процессор в стоке будет загружен на 100%?

Таких игр нет, но не потому-что цп с лихвой хватает, а потому-что игры не умеют полностью использовать восемь потоков.
Допустим если игра умеет полностью нагружать 4 потока, то полной загрузкой i7 будет 50%, хоть на 2.4, хоть на 4ггц.
3д марк это имитация очень хорошо оптимизированной игры, потому сравнение не корректно.




Member
Статус: Не в сети
Регистрация: 17.10.2013
Postarc писал(а):
Покажите мне игру, где процессор в стоке будет загружен на 100%?

А с какого перепугу 8ми поточный процессор будет загружен на 100%? Распаралелить код на 8 потоков со 100% их утилизацией это практически невыполнимая задача. В твоем же примере в БФ1 в стоке проц не загружает по полной, загрузка ГП падает до 65% в некоторых моментах, а проц на 100% не нагружен. Но это не из-за того, что процессора хватает.

_________________
i7 7700k@4800 Mhz (1,18в), 2x8 DDR4 Kingstone 2400@3200 cl16, Asus 270-p, Palit 1080 ti Gamerock premium, Chieftec-CFT-750-14CS




Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
zarechka писал(а):
https://www.asus.com/us/site/motherboards/Z170/compare/
Я склонен больше доверять сайту Асуса. В терминологии Асуса внешний генератор "asus pro clock extended BCLK range". Поэтому, извините, мне пофиг, что пишут непонятные обзорщики.
Вложение:

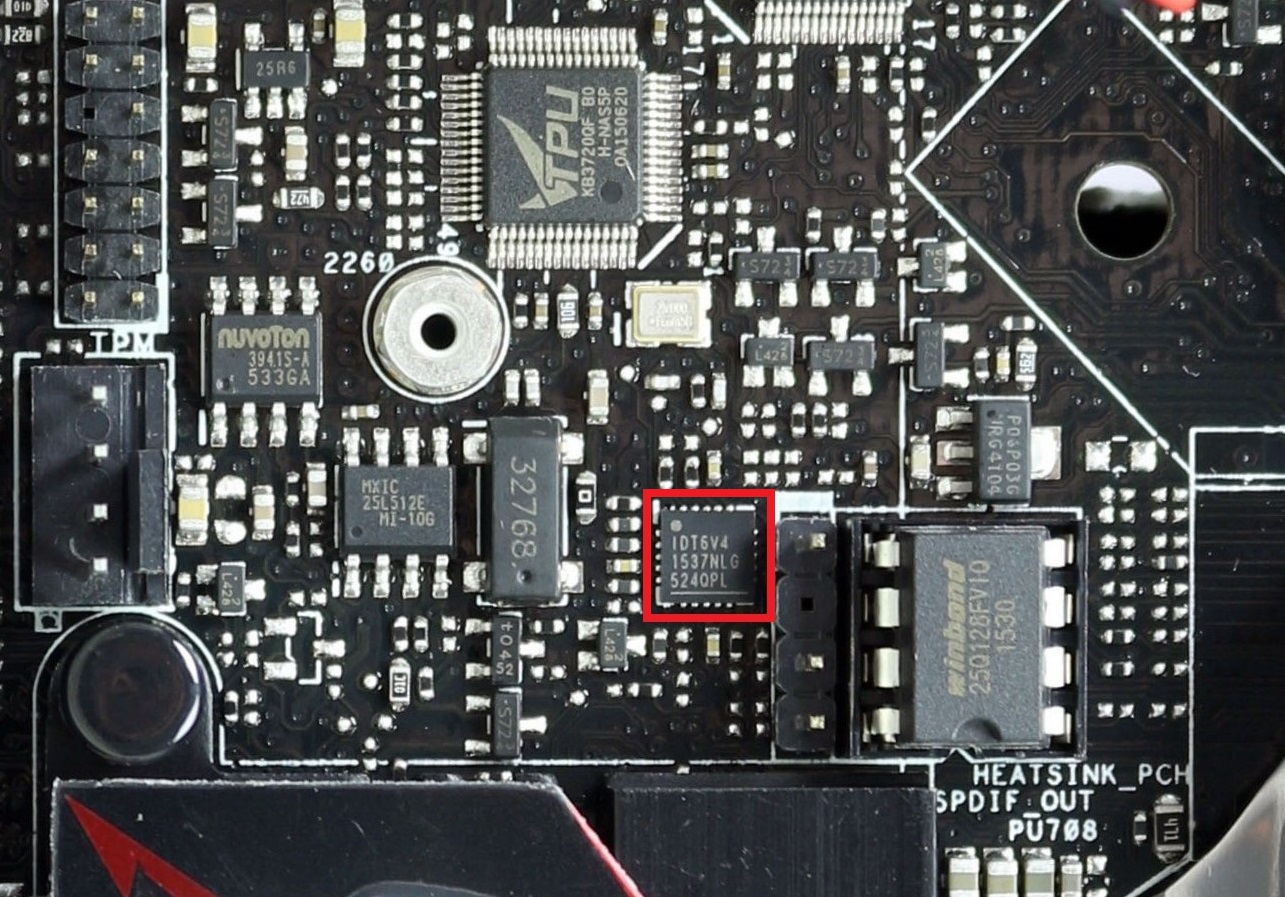

Комментарий к файлу: ASUS Z170I Pro Gaming
asus_z170i_pro_gaming.jpg [ 441.4 КБ | Просмотров: 1959 ]
Ну, если это не внешний тактовый генератор, то очень похож... ;)
Возможно, в терминологии Асуса он не-до "asus pro clock extended BCLK range"? ...в ASUS Z170I Pro Gaming - IDT 6V41537NLG в остальных IDT 6V41538NLG
Вложение:

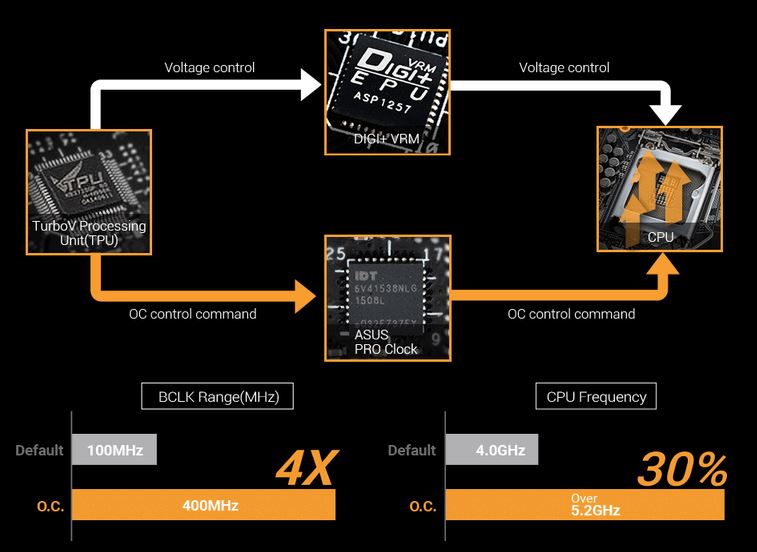

Комментарий к файлу: ASUS Sabertooth Z170 Mark 1
Asus_Sabertooth_Z170_Mark_1_Descr_005.JPG [ 60.64 КБ | Просмотров: 1959 ]

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
SolteRR Если по вашему, то даже разогнанный до 3.6 Ггц процессор не раскрывает видеокарту GTX1060, потому что загрузка видеопроцессора составляет 68%. А мой QHQG замечательно раскрывает мою GTX1060. Разница в 15 фпс, при минимальном 50 мне не важна.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 13.02.2017
У кого-нибудь была связка процессора QHQJ и материнки GIGABYTE GA-Z170-HD3 DDR3 или ASUS Z170M-E D3. Какая из них лучше? На ASUS Z170M-E D3 есть ли готовый биос со встроенными микрокодами инженерника? На GIGABYTE GA-Z170-HD3 DDR3 я находил.




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Nmetx поищите по теме. есть есть обе связки только проц qhqg - разница с qhqj - минимальна , оба степпинга q0




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Postarc писал(а):
SolteRR Если по вашему, то даже разогнанный до 3.6 Ггц процессор не раскрывает видеокарту GTX1060, потому что загрузка видеопроцессора составляет 68%. А мой QHQG замечательно раскрывает мою GTX1060. Разница в 15 фпс, при минимальном 50 мне не важна.

Вы с температурой путаете) При частоте цп 3.6ггц температура GPU 67-68, а загрузка ни разу не упала ниже 99%.




Member
Статус: Не в сети
Регистрация: 05.10.2016
ZimogoretS писал(а):
Ну, если это не внешний тактовый генератор, то очень похож... ;) Возможно, в терминологии Асуса он не-до "asus pro clock extended BCLK range"? ...в ASUS Z170I Pro Gaming - IDT 6V41537NLG в остальных IDT 6V41538NLG

Ого! Вот ты заморочился :) Чтож.. Похоже есть правда в твоих словах, а Асус что-то темнит.
От себя могу только сказать, что на двух матерях z170i pro gaming и z170-a разницы на 3-х процах (вся линейка Q0) я не заметил.




Junior
Статус: Не в сети
Регистрация: 13.02.2017
sanchellio писал(а):
Nmetx поищите по теме. есть есть обе связки только проц qhqg - разница с qhqj - минимальна , оба степпинга q0

С процессором QHQG я находил. Хотел узнать именно в связке с QHQJ.
У кого-нибудь получалось разгонять QHQJ от 3000МГц и при этом чтобы работал турбобуст, avx не замедлялись и снижалась частота без нагрузки.


Последний раз редактировалось Nmetx 13.02.2017 18:47, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Ivol Упс. Точно, температура :D Заврался :D
SolteRR,Ivol вижу теперь, что в стоке не совсем справляется. Но может в более старых играх будет все нормально.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Postarc писал(а):
Но может в более старых играх будет все нормально.

Если речь о полной загрузке вк то наоборот будет еще хуже, старые игры однопоточные, что максимально ограничивает возможности цп и вдобавок с более скромными требованиями к вк.


Последний раз редактировалось Ivol 13.02.2017 19:02, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 17.10.2013
Postarc писал(а):
SolteRR,Ivol вижу теперь, что в стоке не совсем справляется. Но может в более старых играх будет все нормально.

Да оно и так все нормально.. комфортный фпс обеспечивает. Другое дело, что видеокарта может больше. Но разгона до 3,0 уже хватает.

_________________
i7 7700k@4800 Mhz (1,18в), 2x8 DDR4 Kingstone 2400@3200 cl16, Asus 270-p, Palit 1080 ti Gamerock premium, Chieftec-CFT-750-14CS




Member
Статус: Не в сети
Регистрация: 30.06.2009
Откуда: Москва
Фото: 9
Nmetx писал(а):
На ASUS Z170M-E D3 есть ли готовый биос со встроенными микрокодами инженерника?

есть 1802 от товарища Drugok001(new), свой qh8g смог разогнать до 3600. В статистике разгона инжинерников из шапки обратите внимание на номера 21,22,23,24 и 46




Junior
Статус: Не в сети
Регистрация: 13.02.2017
roga писал(а):
есть 1802 от товарища Drugok001(new), свой qh8g смог разогнать до 3600. В статистике разгона инжинерников из шапки обратите внимание на номера 21,22,23,24 и 46

А где можно скачать этот биос? В теме искал, но конкретно файла не нашел.
