DooC
Т.е. брендовой картой на TNT (не TNT2/M64 и пр.) с двумя пазами Вы не владеете? Я без какой-то эмоциональной окраски, просто для фиксации результата. Плата на BX с универсальным слотом от в общем бренда у меня есть.... но там понятно - паяли что было на излёте платформы, не смотря на бренд, а что касается ТНТ, она по выводам с ТНТ2 не совместима и дя неё пришлось бы специально что-то разводить... потому я и усомнился в существовании такого, особенно от асус. Да и в наличии нонеймов тож как-то сомневаюсь если честно.

У меня VIA694T есть уже с перемычкой на 1.5В от MSI, хотя должен быть слот еще универсальный.

Тогда видимо проще и дешевле было зайти на новый рынок.
Это как с наукой. В 19 веке любой мог делать открытия в электричестве, в биологии. Сейчас для этого нужны электронные микроскопы, хим. лаборатории с огромным штатом сотрудников и прочие адронные коллайдеры.

владею парочкой но тока нонеймом.брендовых с двумя ключами нет.одна TNT 16m и Vanta.а TNT2 у ASUS это в роде V3800.если доберусь до своего склада где они лежат старое железо на чердаке сфоткаю вам если вы так хотите.а если сомневаетесь ну что я перед вами буду распиратся

Vanta - это TNT2, кастрированная (64-bit) для сегментов LowEnd и OEM

а что на самом деле по вашему то TNT 2 или M64.хотя посматреть ядро то одно и то же.это как 4090 уреанная до 4070 токак у NV это сейчас так а тогда было все да на оборот по нарастающе.при том упоминание нет не где инфы про чистый чип NV4 так как она видать у NV оказался самым скандальным.да же в таком справочнике как вика про неё не чего нет.если посматреть все характеристики то что чито TNT что TNT2 практически физически не отличаются аппаратно
https://www.overclockers.ua/video/gpu/compare/3-7/
при том сколько сталкивался но OEM версими нонейм где на одной и той же плате появлялись с разными чипами.да не тока в OEM но с полноценными такое было.взять хотя бы ту же реплику VooDoo 5 6000 PCI.её офф не когда не выпускали но она же есть и работает и идет как OEM версия выпущенная сторонней стороной
и поройдет ещё пару десятков лет этой картой так е будут идти дебаты а есть она на самом деле

DooC Т.е. TNT с двумя прорезями у Вас нет и ни у кого нет. Верно? Верно. Давайте закончим на этом. Нет? 7 миллионов транзисторов против 15 миллионов в нв4 и нв5 соответственно таки говорят о некоторых аппаратных отличиях... или всё одно?:) По распиновке опять же не совместимы... так что смена nv4 на nv5 от поставки к поставке тоже не похожа на правду. Так что, давайте закончим.

All

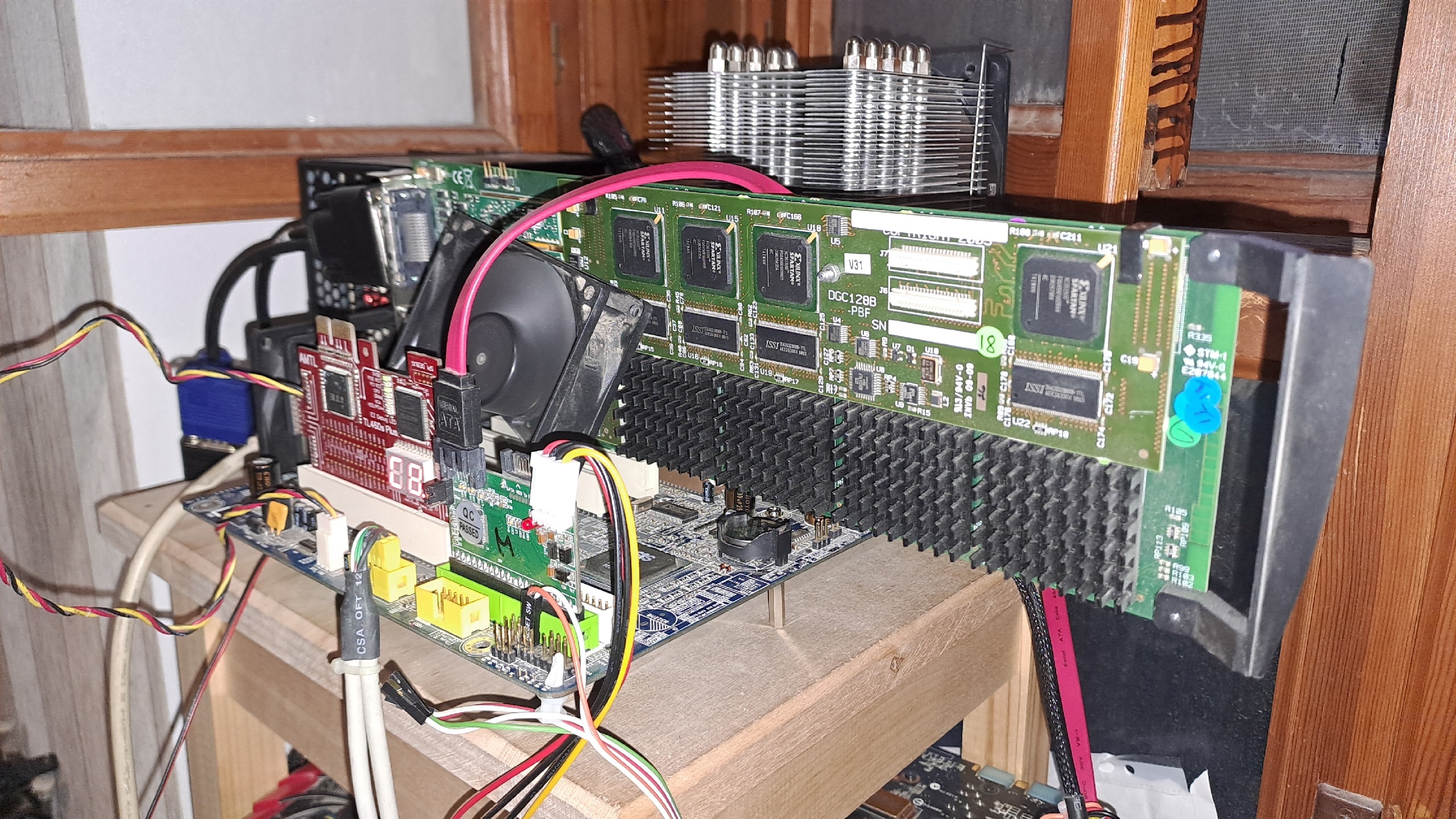

Нашел тут забавную штуку... Datapath Vantage4-SIP 4 Port Output (DGC123D & DGC128B). Физически на плате присутствуют четыре штуки Delta Chrome GPU, каждый с 32MB памяти. В системе видеокарта видится как ОДИН ОДНОГОЛОВЫЙ адаптер, дрова от datapath встают, от S3 нет. Ну и соответственно на сферическую видеостену в вакууме выводится цельная картинка с возможностью настройки сегментов (сдвиг, поворот, поля и пр.).

Хайли лайкли оно сможет после некоторых манипуляций директикс 6, а может и 7... собственно вопрос... для хвбота это 4 видяхи или одна?:) Не дадим заскучать админу хардварной базы хвбота!

Есть ещё один редкий монстр х4 головый конкурент тех времен VooDoo 5 6000 PowerVR SuperKyro
https://www.youtube.com/watch?v=XmcZsQXOKEA

Добавлено спустя 35 минут 19 секунд:

Ядро TNT2 почти идентично своему предшественнику — RIVA TNT, однако обновление включило поддержку AGP 4x, 32 Мбайта VRAM и техпроцесс уменьшился с 0,35 мкм до 0,25 мкм. Уменьшение техпроцесса позволило повысить частоту процессора (с 90 МГц до 150+ МГц), что стало причиной повышения производительности.
выписка из википедии
спорить конечно нет смысла так как мне это не так и нужно.для меня это не так и актуальна карта что бы из за неё распылятся.она не так редка если это не полный комплект делюкса от ASUS

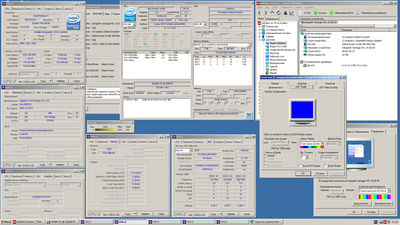

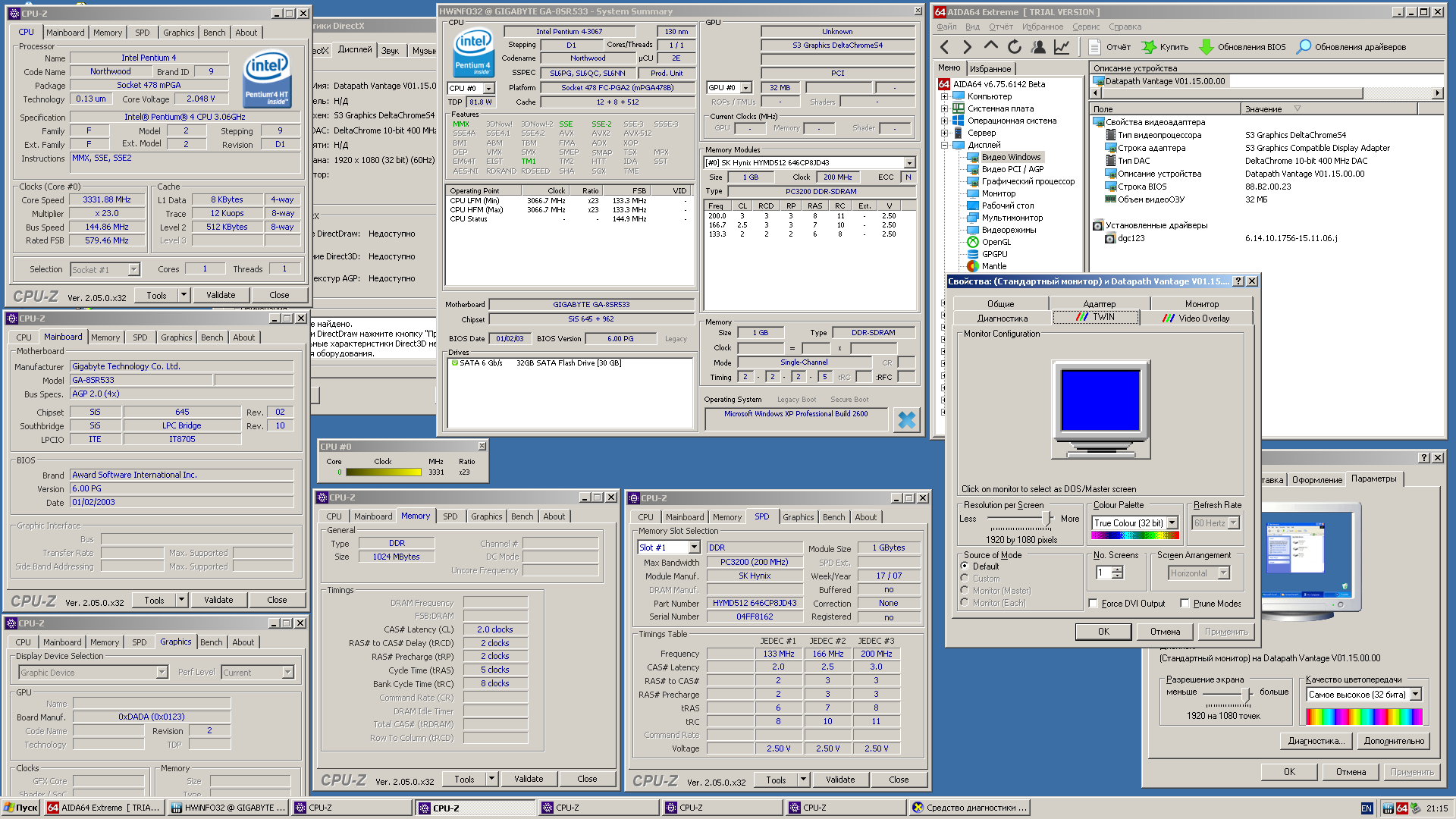

По поводу DataPath Vision... никакого 3д (ни д3д, ни огл) и не ночевало. Хардварное ускорение ddraw тоже как бы отсутствует, но при этом видеокарта достаточно бодро крутит 2д и гди тесты на четырех 1600х1200 мониторах в формате единого поля 3200х2400 пикселов не выжирая при этом проц. А раз dx6 там нет, то и в базе хвбота его не нужно...

DooC тем не менее, Вы сказали что у Вас оно есть, а оказалось что его вообще нет... ну и у Вас тоже. Транзисторный бюджет вырос вдвое микросканы чипов показывают значительные отличия компоновки. Разные они... А начиналось всё с чего? Правильно, с того что "до сих пор две штуки таких лежат от ASUS и ELSA" которых никогда не было в природе. Остальное - словоблудие и устные отсылки к википедии Вы сослались на то, чего не существует - это факт. А то что Вам кажется что nv4 и nv5 это одно и то же - так это в общем не важно

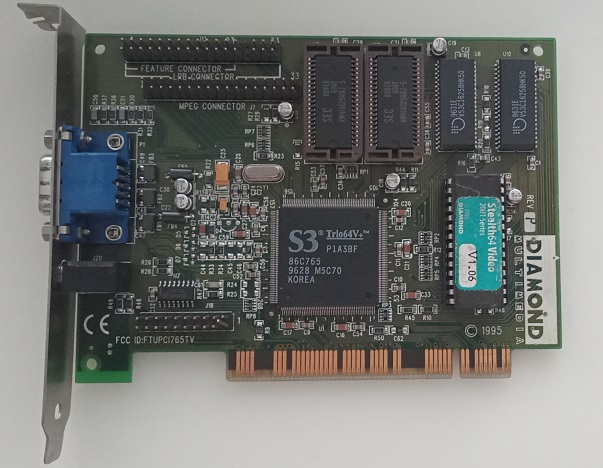

А вот кто подскажет, зачем тут 3.5 джек? Помню, к ним подключались 3d-очки-мерцалки (глазовыжигалки), но это было гораздо позднее.

интересно,помню были такие разъемы на старых сдромах

на такахи картах не было не когда Stero 3D.тока на картах от Nvidia или Elsa.да и нет распайки синхронизации модуля.
это для модуля MVP 1100 от самой Diamond MPEG decoder.который до наших простор так и не доходил
https://vgamuseum.ru/gpu/s3-graphics/s3 ... h64-video/

Добавлено спустя 14 минут 46 секунд:

они были для того что бы вы наушники могли подключить и слушать музыку без подключения по шлейфу звука к звукаовой карте.некоторые CD имели полноценное упровлением плейлиста на своей понели все кнопки упровления
http://audiodesignguide.com/cdplayer/iN ... 8main.html
https://www.ebay.com/itm/165967308996?h ... Swx-VkA4NJ

надо же,а я думал это для какой-нить вайфай антенны

Короче, для прослушивания Audio CD

Лёгким движением паяльника бэкплейт Socket 115x превращается... в бэкплейт Socket А.

Нормально

chatlanin, а что там в самом сокете-то?

Def внебрачный сын Tualatin-а) + Gammaxx 400

Паломино походу

Если дырки вокруг сокета есть, проблем обычно нет... а вот если дырок нет, то...
