alexmaj467 у меня к сожалению нет столько времени чтоб ещё схемы смотреть... ПН-ПТ и 2 выходных )) Я раб системы..
В общем сделал так, завтра кондеры и другой проц и пару мамок зацеплю ещё.... (на нижнюю часть поставил три D436 от мертвого EPox'a под Socket A)
Эффекта в плане мегагерц не дало
#77

SM.YURBAN зачем тебе там твердотельники? у них емкость меньше

Remarc что было то и впаял, сегодня купил уже электролиты

смотри сгорят они. они же 20A а ток судя даташиту до 60A идёт, поэтому часто на прескотах при вольтаже 1.6-1.7v горят родные 06N03L которые 50A.
Так что лучше сними их, я ставил просто посмотреть как оно для размазывания температуры на них , для воды ни как, может для фреонки-азота дадут результат.

купи на Али упаковку 100 штук 1мкф 50v керамику (маленькие жёлтенькие как в моём вольт моде), на 370 Тусле даёт эффект на 478 тоже даёт (видимо чистит немного пульсации или ХЗ как это правильно называть)
Оно может не дать эфекта выше, но даёт стабильность на максимально возможном без них и вольтаж чуть ниже уже нужен для получения одинакового результата.

alexmaj467 так я в энтузиастах сижу, на стоковом вольтаже при частоте шины 170 воздуха хватает да и мосфеты чуть теплые..
Поменял все кондеры и в цепи ОЗУ и чипсета также, эффекта не дало, откуда вывод: если проц не может, плата не поможет , заказал пачку процессоров...

Кстати где-то читал про допайку керамики параллельно электролитам, с обратной стороны на ноги. Кто-нибудь делал? Если да, то какие номиналы лучше ставить?

Кстати ни кто не знает чем из под винды гонят AM2 процессоры , материнка отстой шина низкая, M4A79 Delux .
А то поставил TurboV чёт не нравится она мне .

Добавлено спустя 4 минуты 33 секунды:

Так я про них уже третий раз пишу за сутки.

Вот ссылку давал выше на вольтмод Там не только вольт мод. на фото там прекрасно видно маркировку керамики 105 тоесть 1мкф 50 v

Парампампам


Осталось поставить радиатор родной

пополнение в стане geforce:
Gainward Fx5900 128mb
Visiontek Geforce 4 Ti 4600

В общем взял SL7 P4 2.4 (SL7YP), до 3.6 сходу

То не профессиональная схема.
А просто материнка со всеми деталями на ней, нажимая на какой нибудь резистор пишется его номинал, а также подсвечиваются все аналогичные выходы этого сигнала.

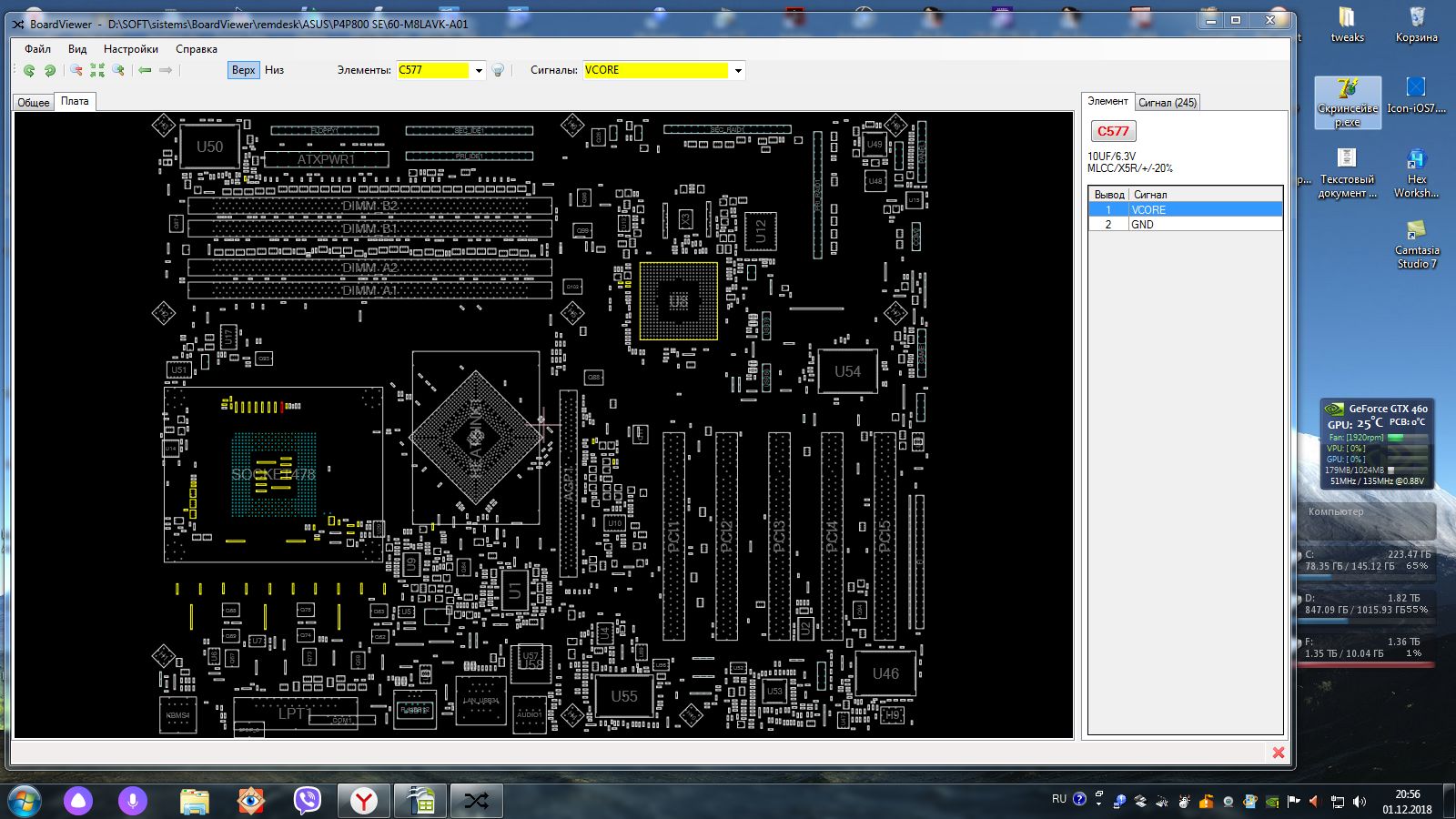

Вот скрин нажал на Vcore сразу показывает все точки где Vcore присутствует.
#77

Добавлено спустя 14 минут 55 секунд:

У меня тоже лучший это SL7YP загрузка винды максимум с 4200мгц а вот из под винды до 4400мгц для валидации гонится.

amd overdrive

это ещё хуже чем родная TurboV, мне что-то лёгкое чтоб не нагружало систему.
попробую завтра RMClock 2.35 или K10Stat то что множитель меняют и vid - fid я помню а вот поднимают ли они шину не помню.
А тайминги мне не нужны, 790FX поддерживает меньшее число чем X38 775 сокета , поэтому и DDR2 хуже идёт на AM2+ чем на 775.
Я в биосе практически всё выставил , а того чего там нет Memset справляется.
Если эти не поднимают шину придётся на TurboV поднимать шину и вольтаж.

Блин совсем забыл как моя ddr2 ходила на am2 процессорах.
Пока вышло 472мгц на CL4 при 2.2v (стандартное на модуле написано) интересно 550 вытянет на CL4 при повышении до 2.4в
Выше помню что точно CL5 до 600 с 2.3v

alexmaj467 а я памятью и не заморачиваюсь даже,всяко нету отборной.
не знаешь что за баг на всяких p4p800 с wilamete,подают на проц вместо 1,75v 1,9-1,95v?

Не ну у меня Микрон D9GKX может 680 на шестёрках на интеле 775.
А вот что может на AM2 я забыл, то что на CL4 но с 2T он прекрасно может 530 с вольтажом 2.2v помню.
Но для СуперПи и Пифаста 1T круче результат дают.


Не замечал, что на проц так даёт, вот на мост да там не понять что вообще даёт ставишь 1.6v при загрузке 1.75v а в полной нагрузке начинает к 1.9v подбираться.
Я по схеме смотрел что между питанием моста-agp короче этой линии 1.5v которая с мосфета под AGP слотом стоит и питанием процессора есть резистор (нафига не знаю, в этом я точно не разбираюсь) Но такое впечатление что он может теряет в процессе работы свои данные и становится меньше и от этого растёт вольтаж на мост,agp и так далее.
Обязательно когда возьму следующую заменю этот смд резистор на что-то другое и посмотрю результат.
Жаль нет схем на Abit-Dfi чтоб сравнить там также или по другому.

у меня именно на проц такое,при том с northwood/prescott все норм
я не схемотехник по этому в таких тонкостях не разбираюсь

И такое на любом Вилли ? и разных материнках ?
Может это глюк с одной материнкой или одним процессором.

alexmaj467 в общем по P4P800, нашёл фотку Deluxe Gold версии, так там у моста NB как раз стоит не распаянный MOSFET, так что себе тоже поставлю на выходных..
заодно заказал себе транзисторы ST 30V 80A , буду менять, и танталовые кондеры, ну и кулер под воду/лёд сделаю, хватит уже на воздухе сидеть )
#77

Я не разбираюсь в электронике , я делаю методом тыка.
Но.
Мосфет отдельно стоящий, Это не кондер блокировочный который стоит одной ногой на Земле а второй на каком-то питании , там чего не впаяй всё работать будет, это не усиление одного Плеча в питании процессора дополнительным мосфетом.

Открываю схему любой p4p800.

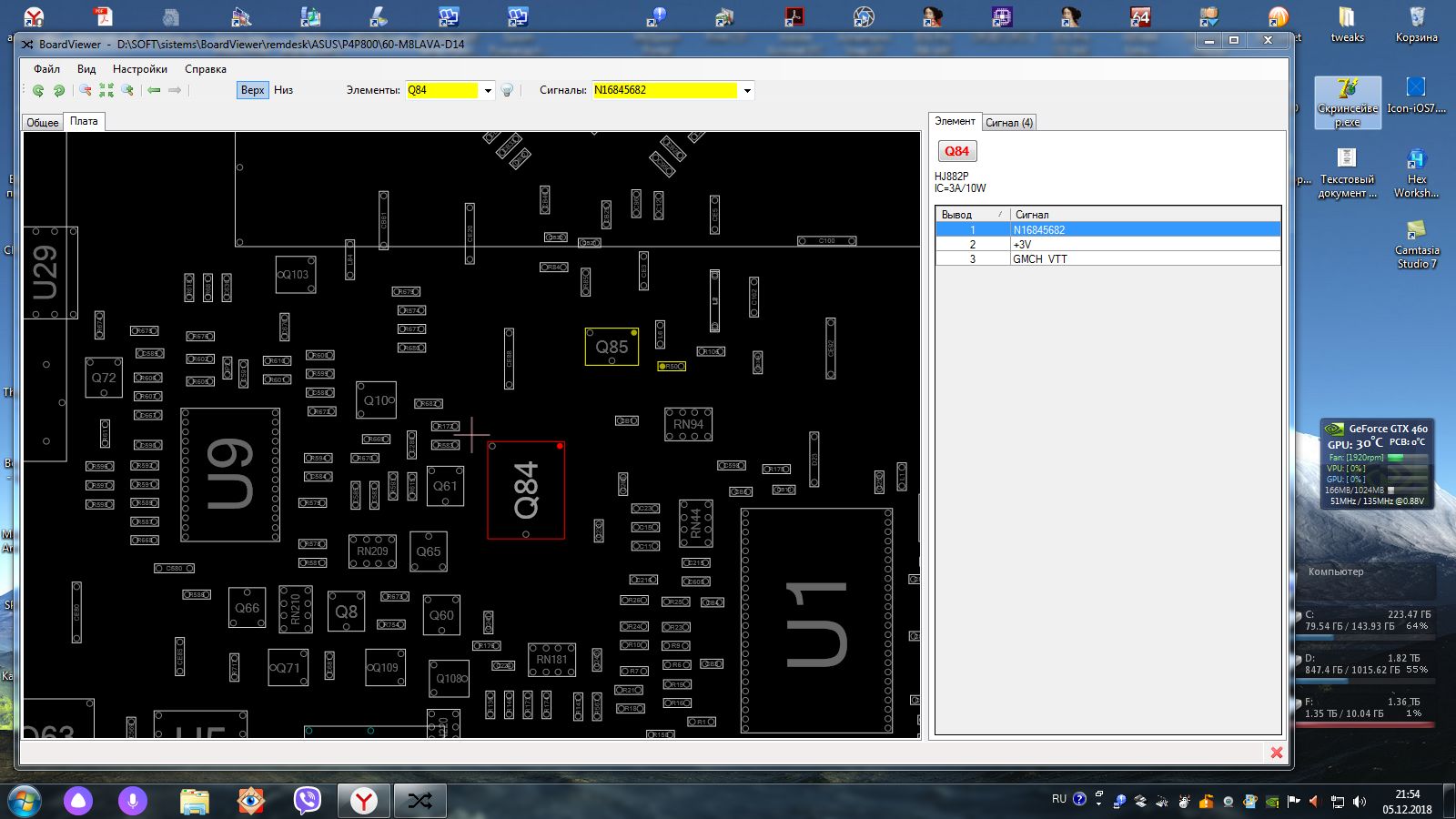

Мосфет Q84
#77
Смотрим на ногу которая красным отмечена , уверен что Q85 тоже распаян ? и рядом с ним резистор или кондер ?
#77

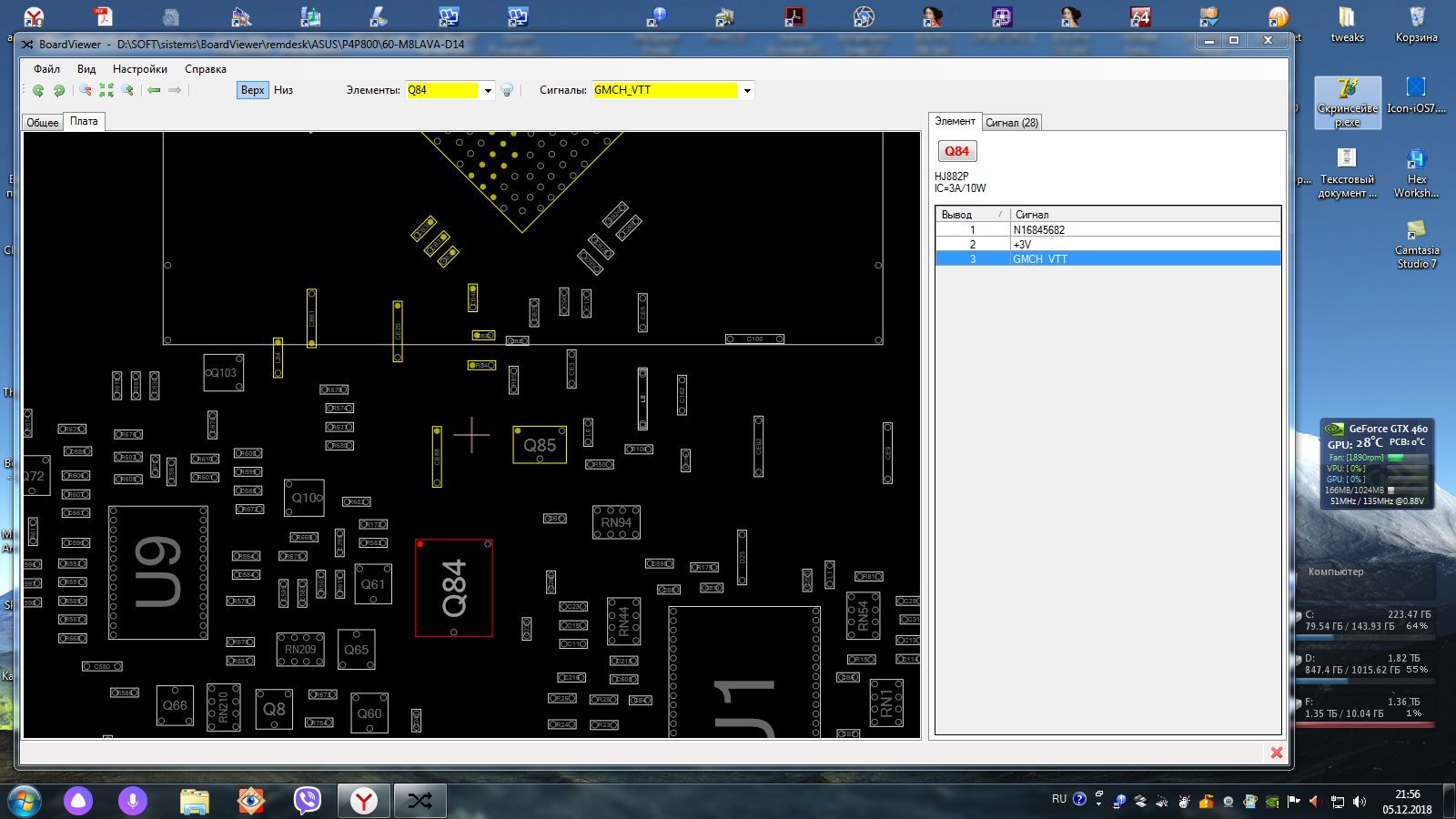

Смотрим теперь куда выдаёт мосфет. выдаёт на мост все те детали распаяны на плате.


Мосфет поставить можно но нужно тогда и проверить есть ли всё остальное ибо работать он не будет как нужно, или просто стоять и ни чего нужного не выполнять.

Они упростили питание убрав эти компоненты, но само питание поступает в конечную точку, для чего он ХЗ нужно спрашивать у тех кто разбирается.


Ну и добавлю , возле IDE есть наклейка с номером , так вот под каждый номер своя схема и она может отличатся наличием или отсутствием каких то компонентов или совершенно по разному разведенены мелкие детали на плате и они разного номинала (резисторы-конденсаторы).

Добавлено спустя 9 минут 5 секунд:

Вот это точно. Куда больше интереса и выше частоты.
Главное тогда памятью хорошей разжиться.

alexmaj467 да я тоже методом тыка, в общем замерил, на Дрейне 3.3 (vIN) на земле GND (0) на выходе vOUT 1.54, питает чипсет/AGP, посему явно не лишний

Добавлено спустя 5 минут 44 секунды:

С памятью засада, были давно модули Mushkin 1GB, поставил другу, а так может китайский Kingston на чипах Elpida что-нибудь сможет, есть ещё старые модули от 939го, оригинальные Kingston и Hynix, в общем как определюсь с финальной частотой ЦП так и буду дальше память гнать
