нет, там два слота АГП одновременно не работают, верхний если использовать на плате сокет А процессор, нижний если вставить в слот посередине платку расширения с процессором 754 сокета.
но вообще как ни странно в стандарте АГП х8 предусмотрено наличие нескольких слотов АГП работающих одновременно на одной плате, но это так никто и не реализовал.

У меня есть такая плата.
Верхний AGP (который ближе к северу) работает с К7 процессором, нижний с К8 после установки в средний разъем дочерней платы.

В 2021 найти такой переходник под 754...не уверен.)
Сама задумка в плане нестандартности и шага в сторону.

Этой наркомании уже минимум 30 лет в обед. Процессорные платы расширения были еще на Амиге.

На AM2 я на ибее дочерние платы видел. Стоила она примерно столько, сколько целая AM2 плата.

Добавлено спустя 6 часов 55 минут 5 секунд:
А кто знает, где взять SPD к DDR400 SO-DIMM на 256 или 512МБ? Хочу попробовать перешить свои модули на 333 в 400. Править родной дамп не хочу, поскольку перешить в случае чего потом не на чем, в наличии одно устройство с одним слотом.

отредактировать так то как раз надежнее, у меня вот SPD от микроновской DDR400 к самсунговской не подошли из за субтаймингов.

Память вся (256 и 512) Hynix. Для машинки с Win98 столько хватит (-16МБ для видео), а видео с DDR400 памятью работает шустрее. У меня есть 1ГБ планка DDR400, когда ее ставишь, память работает именно на 400, но столько 98SE не надо.
Samsung DIMM 1GB я четыре панки перешивал готовыми дампами из DDR333 в DDR400, все отлично работает на 2,5-3-3-6.

Добавлено спустя 1 час 26 минут 6 секунд:
Флешка блокирована т записи... Хренов hynix, я думал, они эти фокусы только с ДДР2 начали исполнять...

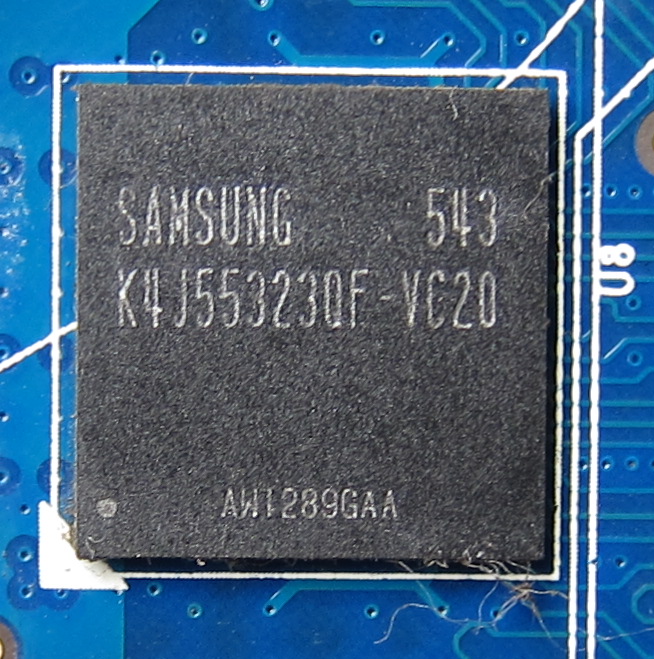

У кого есть предположение какой PIN находится в углу где ключ чипа на плате ? То место где треугольник, точка у чипа.
#77

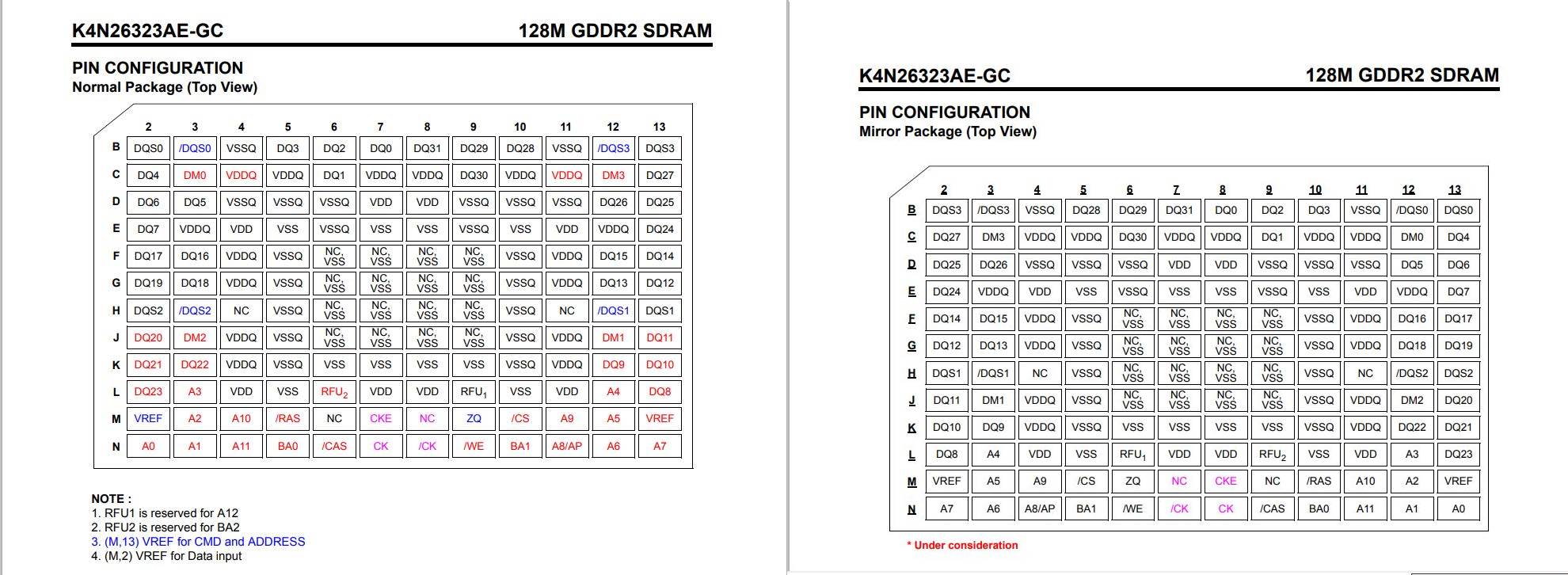

В даташитах есть вот такие картинки. Я совсем запутался что есть Нормал а что Миррор.

#77

Мне нужно чтоб данный чип развести на плате для его прозвонки.

Ох уж эти "ретро" оверклокеры

https://www.avito.ru/surgut/tovary_dlya_kompyutera/pamyat_dlya_retro_overklokinga_vintazh_2100587895
https://www.avito.ru/surgut/tovary_dlya_kompyutera/kollektsionnye_materinskie_platy_retro_vintazh_2100248631

alexmaj467

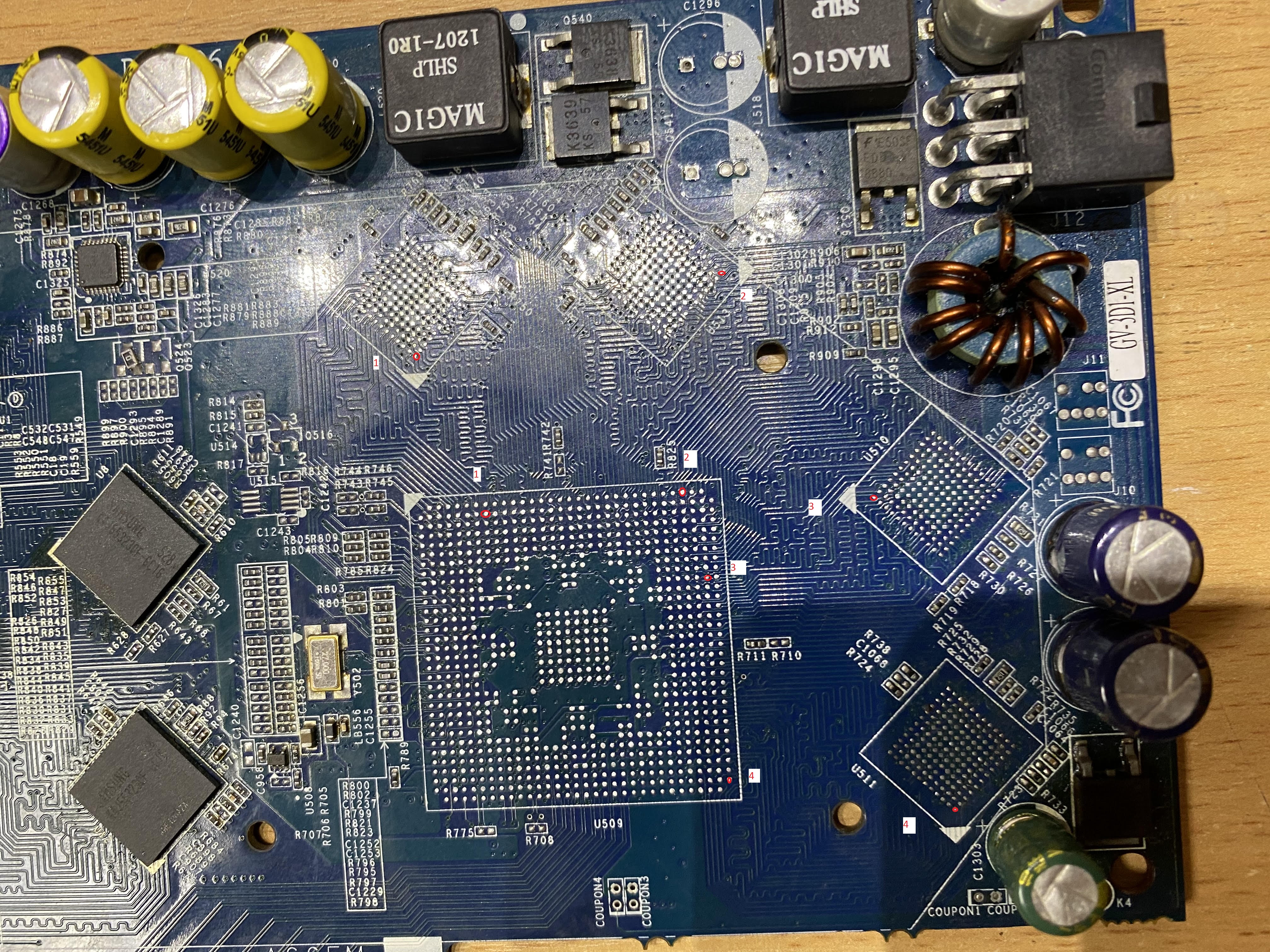

посидел позырил и чулка подплавил мозг , под рукой доска от 6600 со снятыми банками и гпу, могу звякнуть куда 1 пин идет, но схему на 6600 влом искать, но в сети видел гдето есть.

Ну а чего, 775 уже ретро для кого-то. Для меня ретро со слотов, для кого-то вообще с совсем доисторического барахла.

Кстати, моему 2600К уже 10 лет исполнилось. Можно его считать ретро?

Добавлено спустя 2 минуты 46 секунд:
Такую платку нашёл:
http://ay.by/lot/plata-rasshireniya-mod ... 28699.html
От каких плат то хоть?

zasebo Это видимо какой-то аналог AMR или CNR слота из 2000 года ?

Прозвони пожалуйста. Думал взять другой какой ПИН, а оно зараза все VSS - VDD зеркальные.
Буду искать схему или даташит ядра.
Только вы же понимаете это память без перегородок ровный квадрат 12 на 12 рядов.

Нужно наверное ещё поискать даташиты, может в них, будет более ясно.

Если я правильно понял, то память аналогичная http://kazus.ru/datasheets/pdf-data/532 ... -GC20.html
На 49 странице есть физические параметры банки. Точка это А1 и следовательно искомый пин это B2. Обе картинки в положении Top view, а если чип перевернуть шарами к себе, то картинка отзеркалится и в данном месте будет уже пин B13.

alexmaj467
прекрасно понимаю

Спасибо.

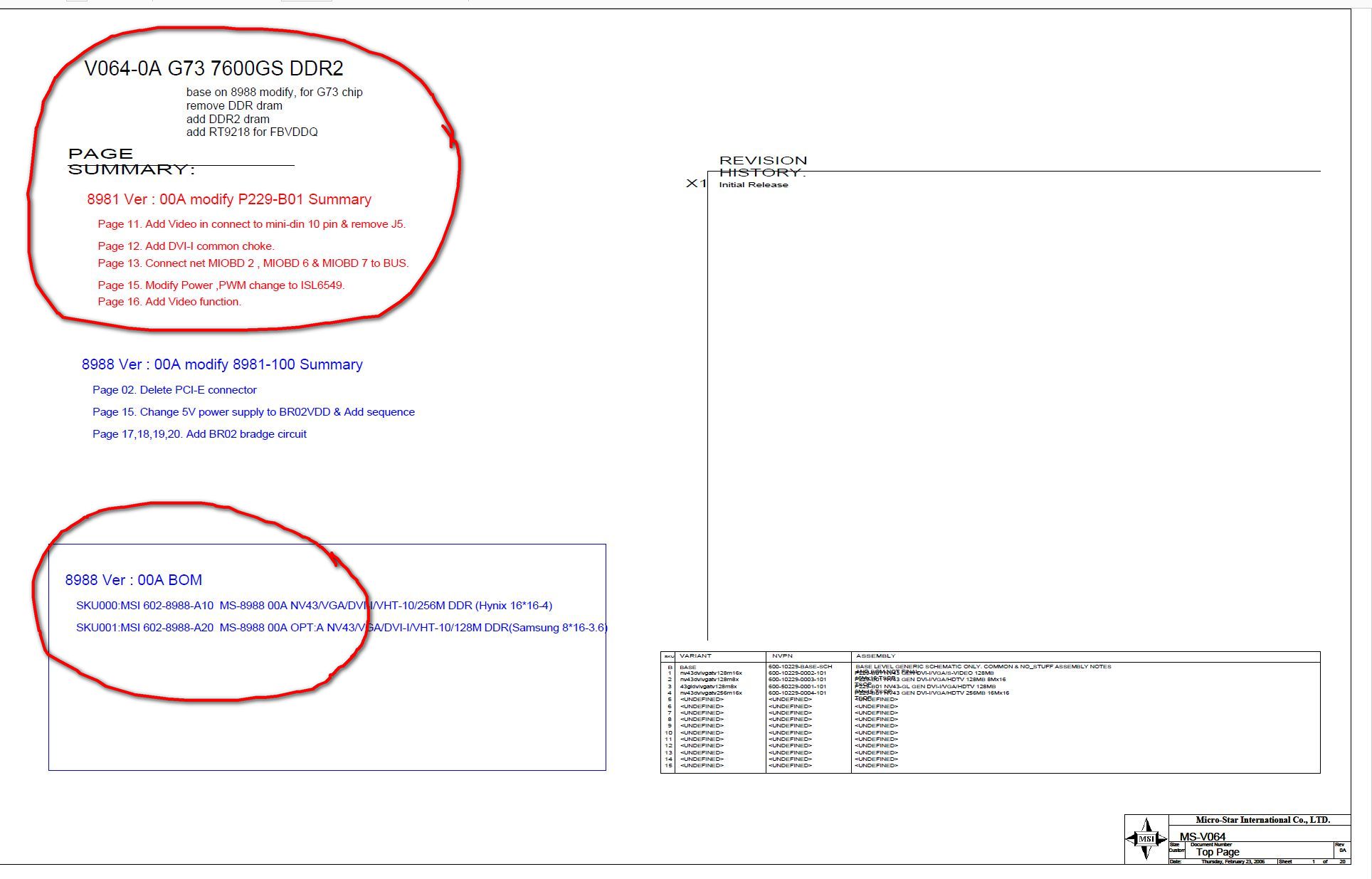

А модель карты Agp - Pci-e Гига 6600 какая ? У меня куча схем есть на NV43, пока 4 смотрел они от 7600 карт.


По идее да с одной оговоркой ключ то при перевороте шарами к себе тоже уйдёт в ту сторону где B2.
А тут в даташите ключ на месте, а сигналы зеркалом.

Без разницы все квадратные чипы GDDR1 - GDDR2 - GDDR3 которые X32 имеют 144 шарика и полностью аналогичны по сигналам.
А X16 имеют 84 шарика и полностью идентичны с распиновкой обычной DDR2 X16.

alexmaj467
да схема в принципе от любого 128 бит nv43 подойдет, да и как 7600 может быть на 43 ?! и модельку на фото видно маркировка на наклейке GV-3D1-XL, ух и достала меня, 1 гпу восстановил а со вторым уже месяца 4 не могу разобраться

А вот так.
#77
7600 карта сильно не отличается от 6600, схема явно немного исправлена, но явно самих чипов это не касается, а лишь неких частей питания.

alexmaj467 круто, даже не подозревал, вот бы 2 шт 7600 вкорячить
