Схем оказалось у меня много на 6600 от Гиги. Конечно не дуальная но по типу таких GV-NX66T256DE
Но толку для меня нет, я не на столько силён в них.
Там есть на какой ряд и номер приходит сигнал а толку если я не понимаю что такое N13 к примеру. Где этот ряд N у чипа 6600.

в общем спасибо вдруг увижу фото где шелкографией есть маркировка рядов и номеров, тогда будет понятно.

Пока потренируюсь развести так чип если угол DQS0.

Снова здравствуйте!
1.)Есть вот такой#77#77
разветвитель ЮСБ 2,0 хотел я его присобачить к плате ASUS P2-99 т.к. USB 1.1 это боль , срадание и анальное унижение.
Однако с ним плата категорически отказывается стартовать. В биосе включена поддержка PCI 2.1.
Грешу, что данная плата более поздних ревизий. При этом PCI-йный Creative SB 2002 года работает корректно.

2.)Есть вот такой P2 :
#77#77


Надеялся его включить на пониженом множителе. Однако шиш. При этом если верить той информации , что есть в интернете :"Обычно работает правило, что до августа 98-го они разблокированы, а после - нет, независимо от sspec."(с)
А тут 97-й год, что как бы ставит в ступор. Или же я вновь чего-то не знаю.

3.) Есть ли тут человечек который разбирается в диагностике плат. И возможно кто-то знает как извлечь дамп биоса из ЕХЕ-шного файла.
Хотелось бы обсудить в ПМ если не затруднит.

ApostolCV

А если хорошо подумать/почитать маркировку внимательнее?


a) Дохлый контроллер.
b) Конфликт на слоте.


Скорее всего там обычный zip или другой популярный формат архива. Переименовать и в него и вытащить.

Старые платы не любили виашки, ищите контроллер на чипе нек, заводится на любом барахле, начиная с первопней (на 486 не проверял, их нет у меня


биос от какого поколения плат?
Попробовать для начала архиватором распаковать.
Попробовать запустить и посмотреть, куда оно распаковывает файлы.

alexmaj467
а я не просто так нарисовал 1 контакт каждого из 4 чипов, рисуем условную решетку abcd.....1234 и зырим совпадение по моей фотке, если нет крутим чип то явно не зеркальный.

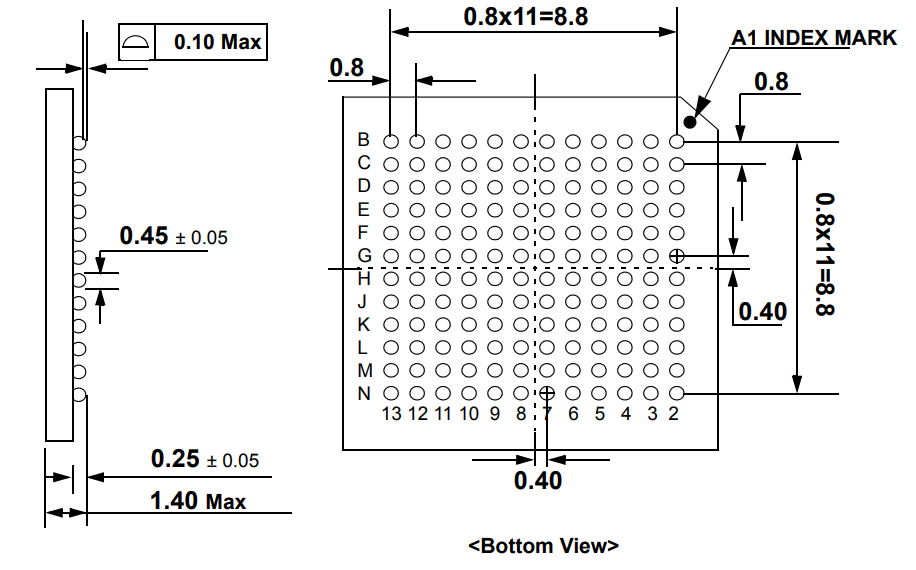

К сожалению шарики полностью зеркальные.
#77
8.8мм между центрами обоих сторон. 0.4мм между центром крайнего к середине и середине чипа.

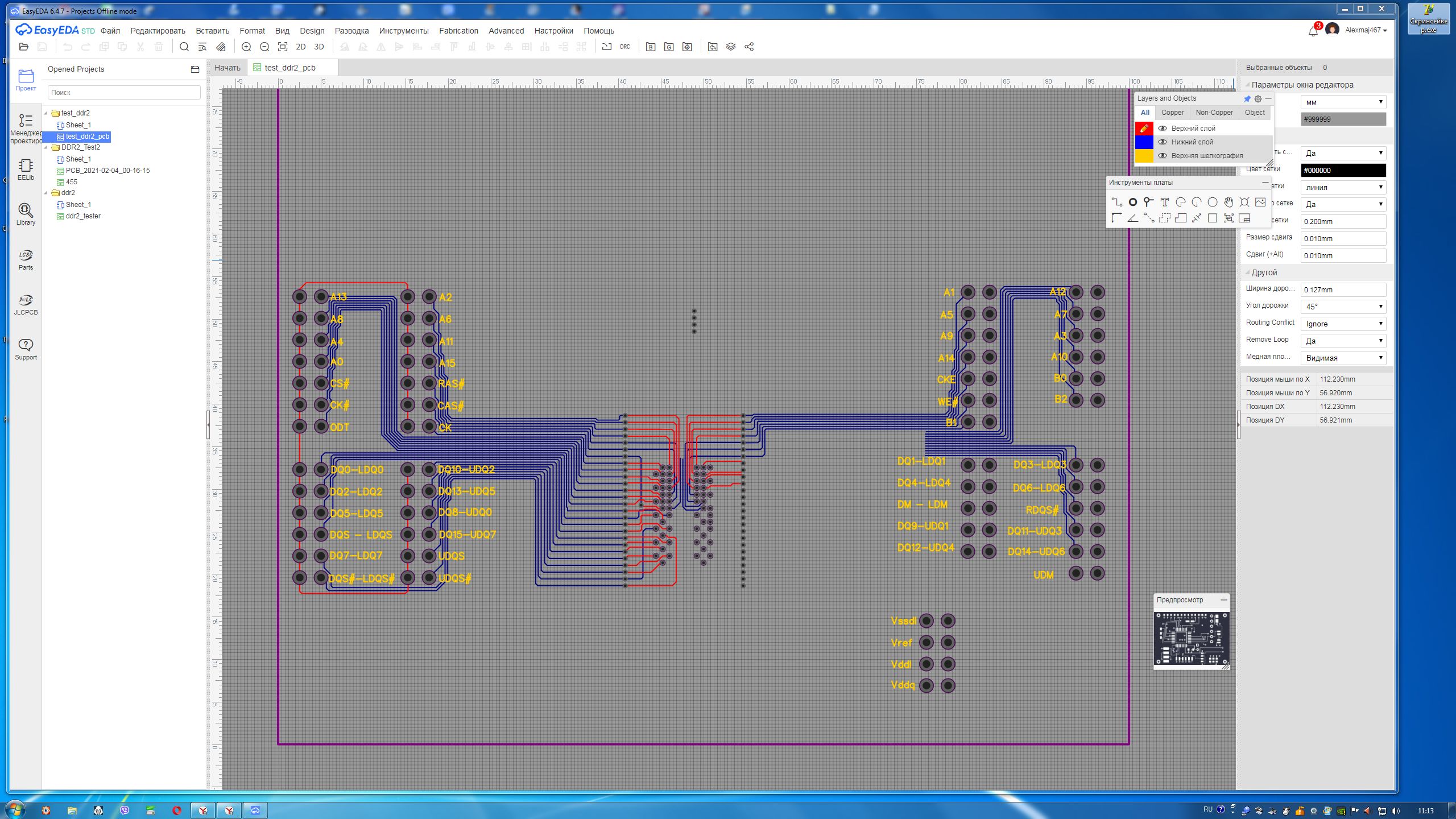

Я хочу развести плату, чтоб вставив чип в сокет, вставив щупы мультиметра в нужные два отверстия.
Просто переключением джамперов замерять результаты прозвонки относительно VDD и VSS всех сигналов не дублирующих.

Для чипов с 84 шариками и 60 шариками, достаточно одного сокета как для обычной DDR2, так и для GDDR2.
Его я уже развёл, просто сейчас более компактно делаю, чтоб туда ещё добавить 2 сокета для 144 BGA.
#77

radical

Старые это без поддержки 3.3v, к 440BX ATX это уже никаким боком. У самого USB 2.0 на VIA висит.

https://forum.ixbt.com/?id=9&name=usb+p ... page_days=

В большей части описанных траблов с USB контроллером встречается сочетание виашный контроллер+старая мать

старые платы не любят нонейм производителей и не зависимо VIA или NEC

Биос от Асрока АМ3.

Не разархивируется в что-то "съедобное".
В случае ДОС это один ЕХЕ, в случае с виндовым архивом оно распаковываеться в 4 файла (2- SYS, 1-VXD, 1 виндовое приложение 985Кб он же кзешник)

А если досовский экзешник запустить с загрузочной досовской флешки, он не распаковывается в прошивку и флешер?
Если эта прошивка уже прошита в плату, ее можно слить, например, c помощью досовского или виндового прошивальщика для AMI.

Я не уверен в работоспособности той прошивки что была на плате и ту , что я заливал.
Т.к. отдельно программатором заливал прошивку более ранней версии которую выложил человек , но плата все так же не стартует.
Если быть точным пытается разово включится , на посткодере идет промаргивание и прокрутка вентилей и все.
При этом проверка тестером сигнала POWER-On падает с +5 =>0.
Хочу исключить вариант со слетевшим биосом.
При этом есть небольшой скол на севернике.

P.s. попробую чекнуть или разпакуется экзешник для ДОСа

ApostolCV
https://hsd.net.ua/raspakovka-exe-fayla ... -ot-asrock

премного благодарен, дамп удалось вынуть и перепрошить.
проблема не в биосе(

если не старутет то не в прошивке дело явно,где то контралер сдох скорей всего
у меня на этом же чипе карта тока от Apaser и она понимает все платы начиная от старых до новых где есть PCI разьем,потому берегу так как это единственная которая фирменая и везде работает USB 2.0

Может кого заинтересует такая имбень, явно дешего, но сейчас не располагаю лишними деньгами для подобного девайса...
https://www.olx.ua/obyavlenie/materinsk ... 07e42c35b7

Норм плата, но я такую продал недавно, больше не хочу. Оставил себе DUAL 370 socket c DDR и AGP.

Кто-нибудь пробовал гонять такой процессор?
https://ark.intel.com/content/www/ru/ru ... z-fsb.html

Интересно сравнить его с простым P2-450 у которого кэш работал на половинной частоте, а у этого Ксеона и кеша больше и работает он в 2 раза быстрее, наверное процессор был пушкой, интересно сколько он стоил на момент выхода.

$3692

Что даже в 2021 году?
