Любой процессор на ножках можно сделать на BGA шарах дома )

Для работы компенсации они должны быть соеденены обратной связью.

Error Amplifier Output.
This is the output of the error amplifier (EA) and the non-inverting input COMP/EN
of the PWM comparator. Use this pin in combination with the FB pin to compensate the voltage-
control feedback loop of the converter. Pulling COMP/EN to a level below 0.4V nominal disables
the controller and causes the oscillator to stop, the UGATE and LGATE outputs to be held low.

С другой стороны соединение их перемычками, отключит проверку разницы в вольтаже, ведь разницы не будет.
Так что по идее перемычка не мешает совсем, а на оборот.

С точки зрения постоянного тока, все эти цепи с конденсаторами и резисторами ни на что не влияют, как было задано напряжение делителями ОС, так и будет 1,2В.
Они влияют на устойчивость и на то, как питальник будет реагировать на изменение потребления нагрузки -load transient. Этому посвящено треть даташита, начиная с 15 страницы.

Не даташитные включеия микросхем - отличная тема в аудио, можно достичь чудес с посредственными чипами. Но этому предшествуют годы экспериментов.
А у Сапфировцев был квартал до релиза.

Карта стала сильнее греться в покое при тех же 1,2В на ядре (по мультиметру). Явно пульсации уменьшились и среднее напряжение возросло.

Чего неканоничная 2600 вместо овер_канонiчной 9800ХТ - тише и жрет сильно меньше. При одинаковой производительности.
И переходной мост Rialto держит дикие частоты АГП под 90 МГц в отличие от найтивного 9800.

Кстати, всегда интересовало или эти переходные мосты не уходили в кремниевую Вальхаллу. Т.к. греются они знатно.

как 3 марк запустить без мышки ? (всмысле приложение запускаю а при старте бенча выдает unable to use mouse бла бла бла и шлет лесом), -nosysteminfo не помогает. Хотел на планше прогнать.

Наконец-то разжился "блондинкой" для делюксовых плат от ASUS.



Целый мегабайт в секунду!

Как-то у нее рука неестественно выгнута.

Это норма для тех лет?

какая скорость такая и рука

shevalier, чуть-чуть быстрее, но глючит так же (в 2000/ХР).

Romze$
Для 2003 - да. Вайфай начинался с жалкого мегабита. Сейчас это не имеет особой пользы даже в ретроконфиге. Wi-Fi сокет делит место с последним PCI, куда можно воткнуть куда более мощную карту, даже с поддержкой Win9x.

Мегабайта всё таки (11Мбит/c .11b), обычные .11 разве на рынке были?

У меня на A8V deluxe была обычная PCI в комлекте. Уже на 54.

Она шла в поставках к чёрным платам по типу K8V Deluxe.
Жёлтые платы по типу P4C800-E Delux имели wifi с жёлтой наклейкой. У меня от P4P800-E Delux как раз с жёлтой.

Добавлено спустя 4 минуты 20 секунд:

На ASUS P5W-DH Deluxe вертикально припаяна была к плате не съёмная, сразу под звуком.

были,и щяс работают довольно шустро

Такое лежит. Пару десятков конденсаторов заменил и допаял в пустые места. Как-нибудь против нфорс3 ее побенчу.

В наших краях тоже эти "прозрачные" асусины были распространены.
Каково ж было мое удивление, когда на нФ4 от ECS пришлось менять конденсаторы - пришлось греть двумя паяльниками, там просто такое ощущение, что плата вся состоит из цельного куска меди с тонкими вкраплениями текстолита, в отличие от.
Ну и хваленое качество асус - при мне снимали несколько мостов на нФ3, а там внутренние пятаки на плате не ведавшие припоя .
Ну в прямом смысле девственная медь, к которой даже не пытались прилипнуть шары с чипсета.
Пока плата свежая - работает из-за прижима и того, что внутренние это земля, потом медь окислилась, контакт пропал, земли стало не хватать, внутренняя металлизация чипа погорела.

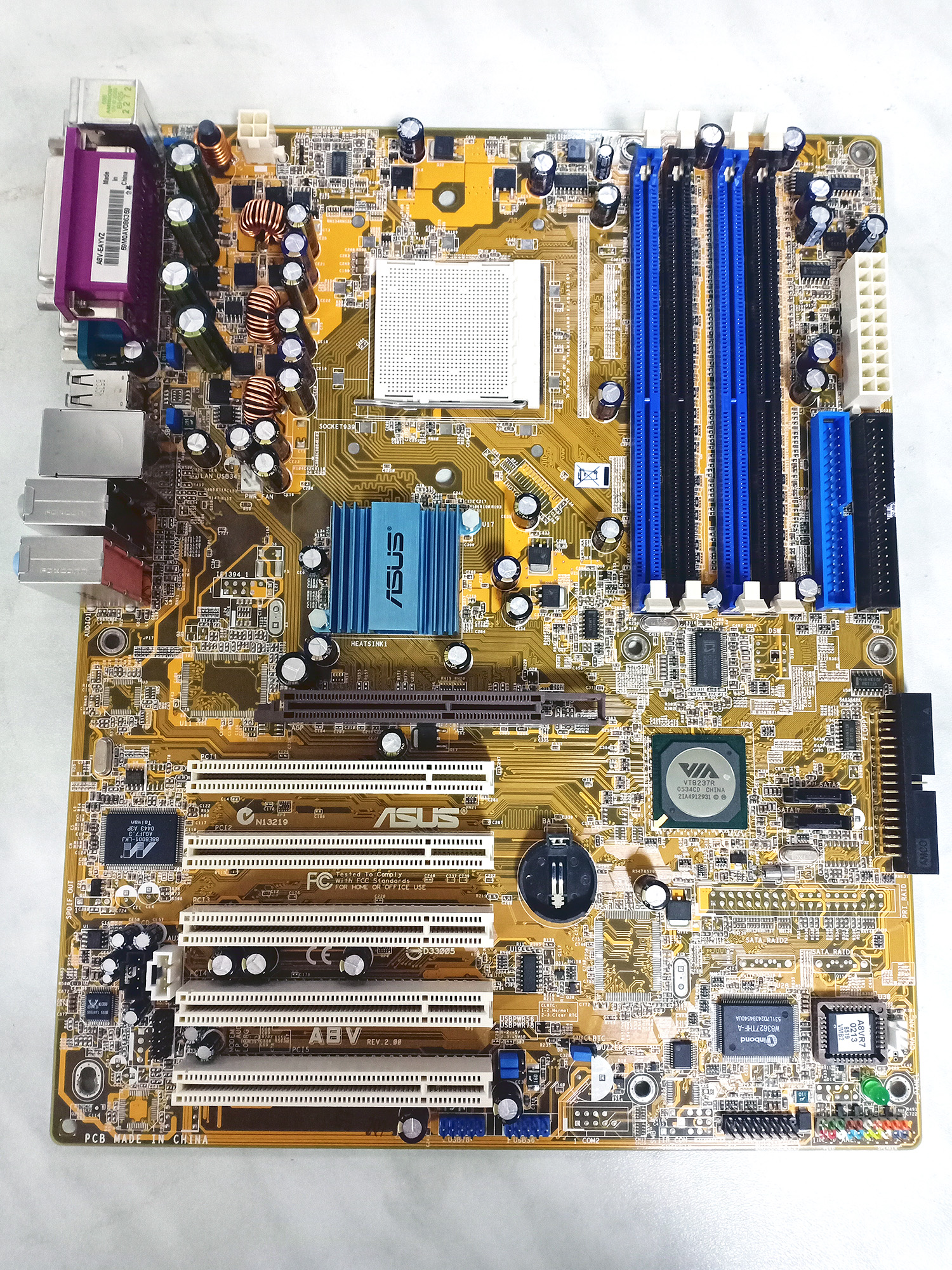

Это просто A8V, не распаян Promise RAID и 1394.
Но вроде PCB второй ревизии, значит, частоты PCI/AGP должны лочиться.

А на чипе-то ответные пятаки есть? Вот-вот, может и не есть.

Их не может не есть, они выходной контроль у нВ (или TSMC кажется) проходили и входной у Асуса.

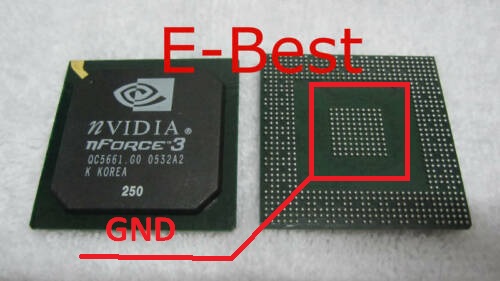

кто такие Е-Бест понятия не имею, первая фотка с гугла
А BGA после пайки проверяется исключительно рентгеном, чего никто в ширпотребе не делает.

Вот буквально один-два внешних ряда у выделенного квадрата на платах светились медью.

У нФ3 питание идет напрямую с БП, поэтому вместе с БП уходила и МП.
Я к знакомым ремонтерам носил такое чудо, они при мне искали живой.
Не нашли, так у меня появился Атлон 3200 с754, который был позже (как оказывается) ухайдокан экспериментами и пошел как донор хитспридера на Турион

Не знаю откуда такой фап на асус и вера в некое безупречное качество у многих. Особенно забавно читать когда восхваляют обычную бюджетную мать.

У меня есть бюджетная мать от ECS на 775. Кондерчики на ней nichicon.
