Бенчинговая сессия одного процессора проходит около 6-8 часов при вольтаже 2.4в для Копермина. И после 20 штук всё прекрасно.
Что там может быть от 1.7в по 2 часа в аутентичности ?


3.3в вообще не распаяны на материнке Tusl2 и Cusl2, каким боком память на видео карте будет питаться от 3.3в если нет к ней питания от 3.3в с блока питания. ????
Память видео карты питается от 5вольтового преобразователя, он же питает память на материнке и он же питает мост.

Добавлено спустя 7 минут 34 секунды:

Ну так в CPU-Z Модуле Сайз что пишет для каждого ? реальный объём ? Ну так значит глюк, биос скинуть как минимум.
На многих такое в частности на АМ3+ платформах, если туда засунуть что-то из раннего АМ3 без сбрасывания биоса.

Таким же ровно боком, как чипсет и память на CUBX-L питаются напрямую с шины +3,3В от БП.
#77
Видите там 3 проволочных перемычки возле нижнего правого мосфета, вот они дают 3,3В с БП на все, вместо "так называемого фирменного повышателя асус",
который
ASUS CUBX User’s Manual193. HARDWARE SETUP3. H/W SETUPMotherboard Settings2) Voltage I/O Setting (VIO)This jumper allows you to select the voltage supplied to the DRAM, chipset,AGP, and PCI. The default setting of 3.45Volt should be used unless processoroverclocking requires a higher voltage (3.60Volt).
И который, по факту сраный артефакт от переходных плат с АТ/АТХ питанием типа Р2В, у которого (АТ) просто небыло 3,3В.
https://pc-1.ru/pic/big/1103245.jpg

Стандартное питание SDRам - 3,3В. У многих дешовых видикиов и МП СДРАМ питается напрямую с шины +3,3В БП.

ПС. Мне глубоко не интересна тема асуса, его туслов и куслов. Их у меня никогда небыло и ненадо, у меня есть божественный аОпен на 815-м.
Но почему вы все перекручиваете н них, если речь шла о Кубх ?

когда один валяется это пол беды а когда их мешок вот тут то и приходится годать или мать искать или на лом пускать

Добавлено спустя 4 минуты 11 секунд:

сбрасывал пофигу,все равно при загрузке показывает не существующий обьем памяти, да просто странный глюк который наблюдаю в первые и это на NF3,на NF2/4 таких вещей не наблюдал

Ну и в догонку.
У Радеон 9800 Про на плате 9800 Про вот такая тавтология.
ГП одной фазой питается с Молекса +5В, а второй ... пам парам с +3,3В АГП. Что бы карта без молекса стартовала.
А это, на минутку, не считая экзотических ГФ 6800 АГП, самая мощная карта для ВХ.

не тогда не сейчас карты без молекса не стартовали,высвечивалось придупреждение мол не включено доп питание,а если с молекса и без него запускается значит над картой у же поработали очумелые ручки

вообщем мне что бы карта от креатив на родных дровах работала с никрофилии и с 7 виндой,пришлось поставить тока 2 гига в двух канале,и забыть пытатся на нем запустить все 3-4 гига,так понимаю что когда ставишь дрова на креатив комп уходит в циклическую перезагрузку,если дрова не стоят то работает без проблем с 3-4 гигами

стесняюсь спросить, а как карта выведет сообщение "подключите кабель", если она не стартовала?

Добавлено спустя 2 минуты 15 секунд:


Да не мучься ты с этим СБливом, у тебя ж есть аудига. Тож самое (включая ДОС, но с танцами) но без этих геморроев.

То вы говорите не использует.

Теперь вы говорите на прямую использует.






Так вот на плате всего 5 сигналов с Блока питания которые отвечают за 3 вольта.
3 сигнала это сам разъём блока питания.
2 сигнала это от этого разъёма отходят дорожки на два конденсатора. Один контакт конденсатора сидит на 3 вольтах блока питания, второй контакт конденсатора сидит на GND.
ВСЁ на этом 3 вольта заканчиваются и больше ни куда не поступают, и ни чего питать не могут от слова совсем.

У TUSL2 примерно тоже самое, с ОДНИМ но? в разводке предусмотрено питание с 3 вольт. Но по факту отсутствует.
На фото я отметил группу резисторов которые одной ногой сидят на 3 вольтах блока питания, второй ногой на шине 3Вольта. Но они не распаяны значит ни как 3 вольта с блока питания не участвуют в питании материнки.



Лень искать CUBX-L и смотреть что у неё. На простой CUBX на краю разъёма блока питания должен быть ДИОД если он есть то питание идёт с блока, если его нет то нет ни какого питания также как на TUSL2 и CUSL2.


Вы как-то определитесь.
Не используют это как на CUSL2 и TUSL2 совсем не используют.

А на прямую с блока питания это используют и ни каких проблем с блоком питания быть не должно, Если линия на блоке питания 3.3в равна нормальной на то время а это порядка 30 Ампер и выше.
А вот если ГУАНО 15Амперное то вот вам и воняет горелым.

CUBX и CUBX-L разные платы, но одной платформы.
CUBX-L превращается в CUBX
- снятие указанных перемычек
- допайкой
-- 1 полекив
-- 1 диод
-- 1 дроссель
-- 1 резистор в гейт полевика
-- 1 резистор в Обратную Связь ШИМ (что-то около 2кОм - по памяти)
-- пары электролитических емкостей.
Вуаля, фирменный повышатель от асус.
Я это знаю, я это делал. Делать мне больше нечего было. Но всеравно фигня. Единственно что 4 разъема под ОЗУ.



Диод это от минус 0,5В для Шоттки, и получаем 2,8В на СДРАМ?

ПС. Про куслы -туслы я писал выше.

Тагз... продолжение...

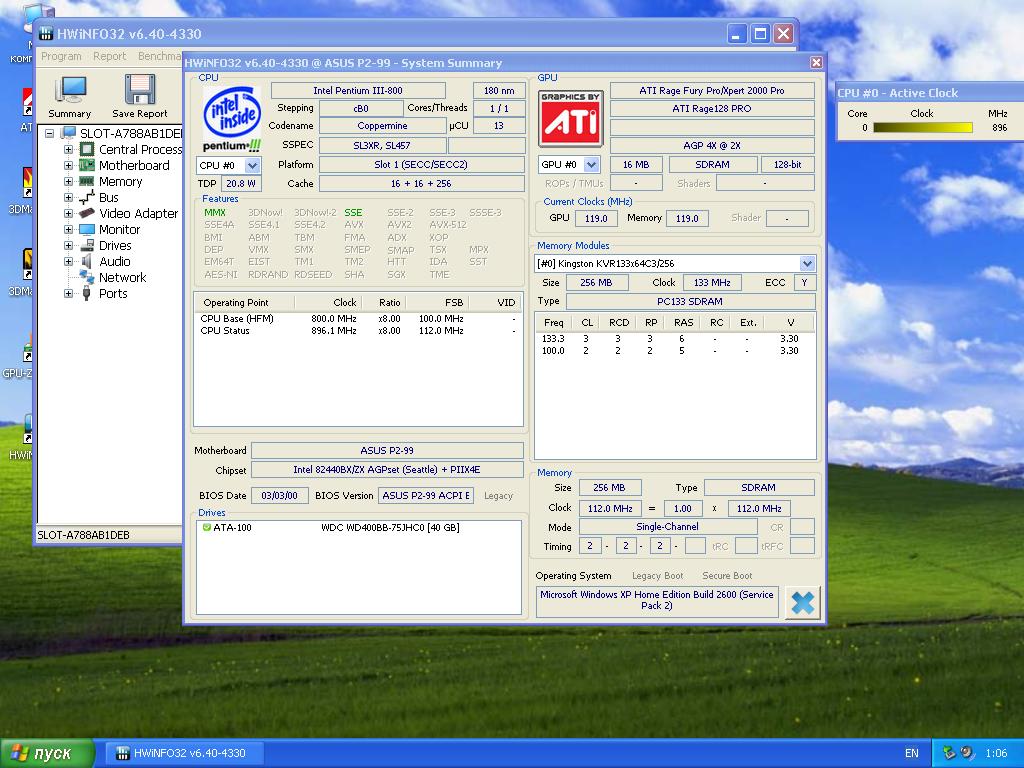

Слотовая мать P2-99, все тот же чертов переходник.
Мать заводит коппер 866 на 133 шине , но при любой попытке загрузки уходит в серые смайлы.

Возможно из-за ноунеймовости переходника и его профильности под мендочины у него не разведены дороги под коперы и стоит поскать более нормлаьны переходник типа:

Или я зря сношаю зебе мозг?

вот ответ на твой вопрос
https://www.youtube.com/watch?v=eX0UbS6ouLM
без памяти карта может выводить изоброжение

А без ГПУ?
Намекну, что флешка заходит в него а не на шину, и что бы карта вообще хоть как-то определилась должно быть считано dev_id и ven_id.
Это что бы БИОС МП передал управление на модуль (программный файл) БИОСа PCI устройства.




По памяти, у ZX были заскоки с чем-то, что не позволяло поставить винду старше 98-й.
Толи с копером на борту, толи вообще.
Так что ее сразу > /dev /null

Насчет переходника - они все шаманизм. На фотке Гигабайтовский, и в его списке совместимости наверняка будет пара (не все) платы от Гиги, и как они поведут себя с другими МП - 50/50.
Но нонейм конечно жестокая вещь. Мож он вообще не работал, а просто пролежал в ящике стола

Если вот хочется чего-то странно слотового, то, по памяти, AppleRom (основатель rom.by) очень плотно возился с P3B-F и писал ей эксклюзивный БИОС.
Вот в такой комбинации точно будет меньше вопросов.

Какой повышатель ? Мы что теперь каждый линейник или имплюсник начнём называть фирменый повышатель?


А кто сказал что на память с блока питания на прямую? у CUBX.


Только глядя на фото CUBX количество компонентов больше должно быть.
#77

на 100гр контактов 7,2гр золота))
если верить данному ролику

Мне кажется зря вытак про ZX чипсет.
Касаемо виндов. Отлично ставится ХР. В моем случае стоит и 98 и ХР . Аля ДОС-гейминг и прочее.
Родной P3 800/256/100 (Slot1) работает на ура.
В качестве энтузиазма мне интересно запустить на ней через переходник другие копперы.
Согласно сайту:

Версия платы 1.12 по этому пункту +
Версия BIOS 1012 так же +

Еще раз. медленно пройдите через стадии депрессии и торга и выйдите на стадию принятия.
У СУВХ нет медных соединений, идущих от 3,3В разъема питания АТХ. Совсем нет.
ВСЕ устройства, вставленные в AGP/PCI питаются не от БП, а от вашего "фирменного повышателя АСУС" на МП.
Об этом,Ъ, прямым текстом написано ASUS CUBX User’s Manual

193. HARDWARE SETUP3.
H/W SETUPMotherboard Settings
2) Voltage I/O Setting (VIO)
This jumper allows you to select the voltage supplied to the DRAM, chipset,AGP, and PCI. The default setting of 3.45Volt should be used unless processoroverclocking requires a higher voltage (3.60Volt).

Она совсем не использует шину 3,3В БП. Вообще. вообще никак. ПУсть она будет хоть на 100500 Ампер, она висит в воздухе.

Добавлено спустя 3 минуты 51 секунду:


Вы совершенно правы, потому что я его спутал с 440LX
http://www.rom.by/forum/WinXP_LX_prots_ ... n_Tualatin
Слишком давно это было, в голове смешались урезанные чипсеты.

ZX не умеет в поддержку SSE
Мендосины будут работать на нем с ХР/2000
Но копперы и туалатины (если получится завести) - нет.
98 это не касается
По-моему на ромбае это было еще в то время обсосано.

Хотя, может я тоже спутал его с LX
У меня же есть ноут на коппере с ZXM100
Да, наверное, это только LX и касается, не ZX

Боюсь данная МП с вами категорически не согласиться

Из того,что я помню - ZX умеет всего в 512Мбайт, т.е. он имеет тот же недостаток, что и 815-й, но не имеет его преимуществ
- шины 133 стандартом
- УДМА 100
-АГП 4х 1,5В

И генератора случайных чисел Драйвер под который устанавливается только (?) на интеловские материнки типа d815eea, и скорее всего не несет никакой полезной нагрузки.
Поэтому я на него никогда не обращал внимания.
В его активную часть жизни у меня был ужасный Via appolo 133 (может А, или не помню), потом d815eea.
Счас - есть и 440ВХ и 815 - выбирай на вкус и цвет.

Бесполезно с вами общаться, мне две кнопки нажать и увидеть опровержение всему что вы говорите.





Так что Asus CUBX прекрасно питается от ATX +3v, в отличии от TUSL2 и CUSL2, что повторю не мешает последним нормально работать с хорошими блоками питания.

alexmaj467
О, всегда приятно пообщаться с настоящим спецом, можно даже сказать с профи
Можешь просветить меня по следующим вопросам

Вопрос №1
Зачем ты мне суешь МОНТАЖНЫЕ схемы?

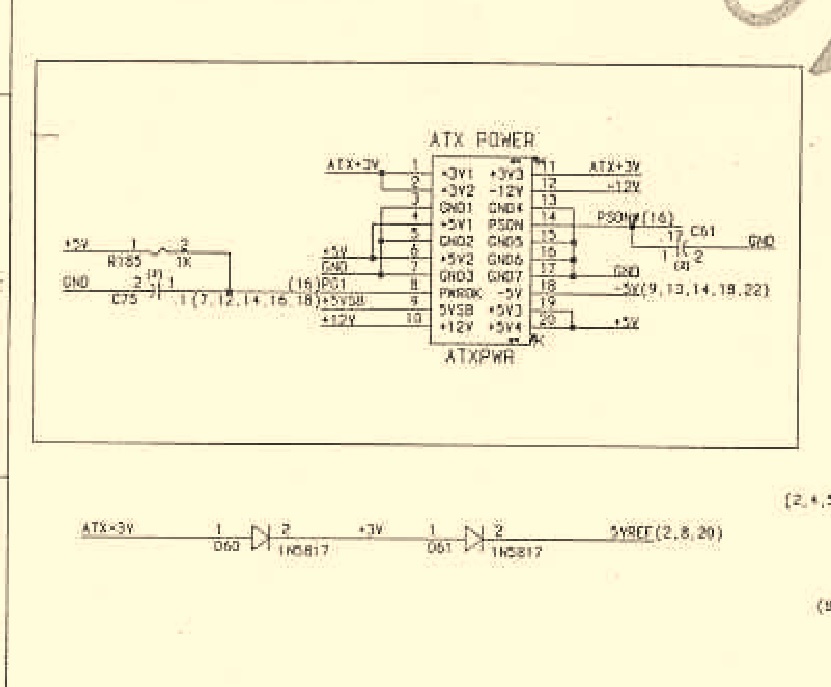

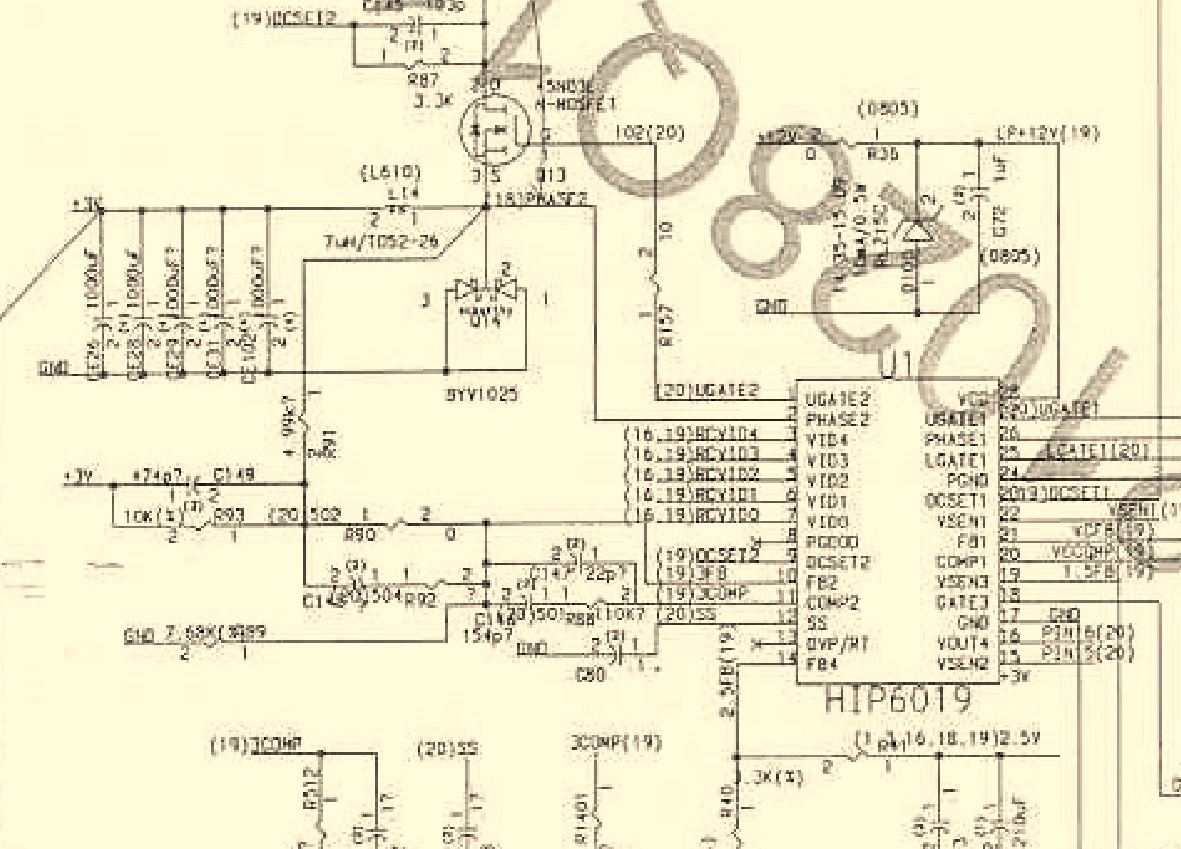

Вот схема принципиальная, давай ты меня проконсультируешь по ней.


Вопрос №2
Как может питаться +3,3В всей МП и периферии через диод типа 1n5817, который,
Maximum average forward rectified current 1Ампер ?

Вопрос №3
Сколько вольт останется от 3,3 шины при пропускании через диод тока в 3 Ампера?
Внимание, не 30 - именно 3х
Даташит дает ответ
Maximum instantaneous forward voltage 3,1 0,75Вольта
3,3 - 0,75 = 2,55 ВОЛЬТА
Что у вас запустится при 2,55В? СДРАМ? 440ВХ? АГП?

Люблю альтернативную физику.
Например, вы знаете, что земля плоская, стоит на четырех слонах, которые стоят на черепахе А'туин
