А я как раз не он.
Раз пошло на то скажи для чего данный диод ?
Монтажные схемы дополняют принцыпиальные.

Рисунок ATX +3 после два диода и 5Vref на плате CUBX присутствует.
Катод диода 7 на прямую попадает на катушку которая с HIP6019 выходит с ноги 2.
Тоесть на одной ноге катушки (нога полевика и нога 2 hip6019) на второй ноге катушки Катод диода7 Выходное которое можно увеличивать джамперами.
Также данный катод 7 попадает на VSEN2 HIP6019
Я понимаю что через диод не может питаться вся материнка, и я это не доказывал.
Но без него она работать не будет. Опорным ли является в данной материнке ATX +3v или ещё каким компенсационным, но в работе хоть как-то участвует. в Отличии от кусл - тусл.

Стартуют и работают в 2Д. Сообщение выдают там же в Винде. Что там ручками делать надо?
На некоторые платы ставили пищалки, те пищат.
Вот "новые" Радеоны - да, и ругаются даже на плохой блок питания.

Добавлено спустя 19 минут 41 секунду:

Странная видяха, видать не МХ400, слишком много кондеров.

Добавлено спустя 58 минут 12 секунд:

Не знаю, как в ваших краях, у нас очень редко, но идёт. Даже сейчас лежит, но нет гарантии, что в 3Д норм и боюсь, что может версия с обычной DDR памятью.
Себе тоже взял несколько дней назад. Но они проблемные, да, есть такое.

Asus a9600xt/td
https://www.avito.ru/mytischi/tovary_dl ... 2067145570

Странно, что на боте КТ600 гонится.

Правильных 9600XT немало, вот 9600Pro намного меньше.

Для более быстрого старта преобразователя +3,3В (соблюдение последовательности подачи напряжений - power sequence) и снижения его стартовых токов.
В момент включения БП он быстро заряжает до 2,5В конденсаторы до момента включения HIP.


Тогда зачем вот эти понты?


Как оказалось, схему не у одного тебя есть.
Только кто-то их читать умеет.


А ну да конечно (,,,, держи запятых, расставишь как хочешь)

[

Просто оставлю так как это так же в тему ретро:

Тут последние дискуссии были на тему Сокет-А, я решил сравнить Thunderbird c Barton'ом на одной частоте на платах Сокет А что есть в наличии, результат тут:
https://overclockers.ru/lab/show/109905 ... -athlon-xp (для тех кто не ходит на главную )

Слава великому АМД, которая перенесла контроллер памяти в ЦоПе и избавилась от этой ереси - зависимости производительности от чипсета.
10% разницы (В том же Думе) , а ведь это то чем нас кормил нтел последние лет 10.
нФорс вообще божественен был на 200-й шине и разница была бы еще больше.

Память у нФорса надеюсь писала, что она в дуал_ченеле?

ПС. А мне тут рассказывали, что Виа это почти тоже самое, что нФорс 2
ППС. У нФорсовых плат почти у всех (кроме б-мерзкой асусятины) ЦП питался от выделенного 4 пин коннектора +12В, а не с 20 пин +5 как у многих Виашек.

Из-за этого БП не глючили.

в дуале, в cache&memory benchmark в AIDE даже написано )

Спасибо. Классно. На KT800 не удалось найти материнскую плату? тоже интересно было бы посмотреть.

нет, в моих краях не удалось, но она была бы после KT400A и перед НФорсом.

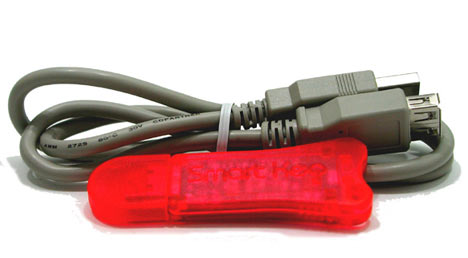

если будете брать MSI она шла ещё со Smart Key
https://www.3dnews.ru/documents/2897/key.jpg
если кто то такой у же пользовался можете не запустить мать,так как в биос не даст войти,нужен оригинальный ключь дешифратор на котором был установлен допуск,если его активировали то без него не кто не мог запустить машину,тока владелец ключа,сброс не поможет если тока не перепрошить биос,и не отключить дешифратор что скрывается под маленким радиатором с логотипом MSI

Прескот на 4ghz все равно был быстрее любого Атлона XP и только с выходом S939 ситуация изменилась в пользу АМД. Хотя у меня на то время всегда были процессоры Атлон (начиная от 1800+ с ядром Паламино и далее Торобред-Б) и потом пересел на S754 Sempron 2800+@2520mhz так как денег на Атлон не было.

Ладно кт800, но кт600 не найти...

Вы вот вроде и все правильно пишете, но умеетеж выкрутить все на изнанку.
s939 - релиз 2004 год
Prescott - релиз 2004 год
S462 - EOL 2004 год.

Тогда год - это было офигеть как много.

Никрофилийскую ОС ты как ставил на свою мать в сборке или лицензию,у меня не получается лицензию установить да же при минималке памяти,после отформатирования тупо черный экран и не куда дальше

Угу, а до 939 были еще атлоны64 на 754, которые даже 130нм гнались значительно лучше АХР
И прескотты первых ревизий до 4ГГц гнались весьма условно, ибо грелись люто и в номинале
Так что прескотты 4ГГц с АХР не пересекались вообще никак по времени.

Добавлено спустя 4 минуты 59 секунд:

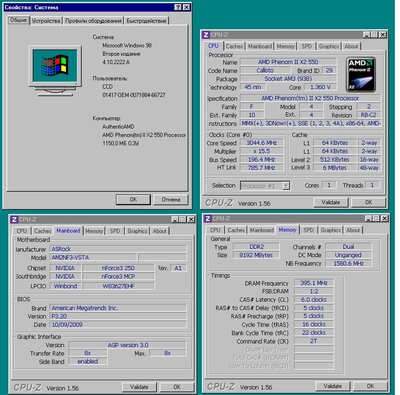

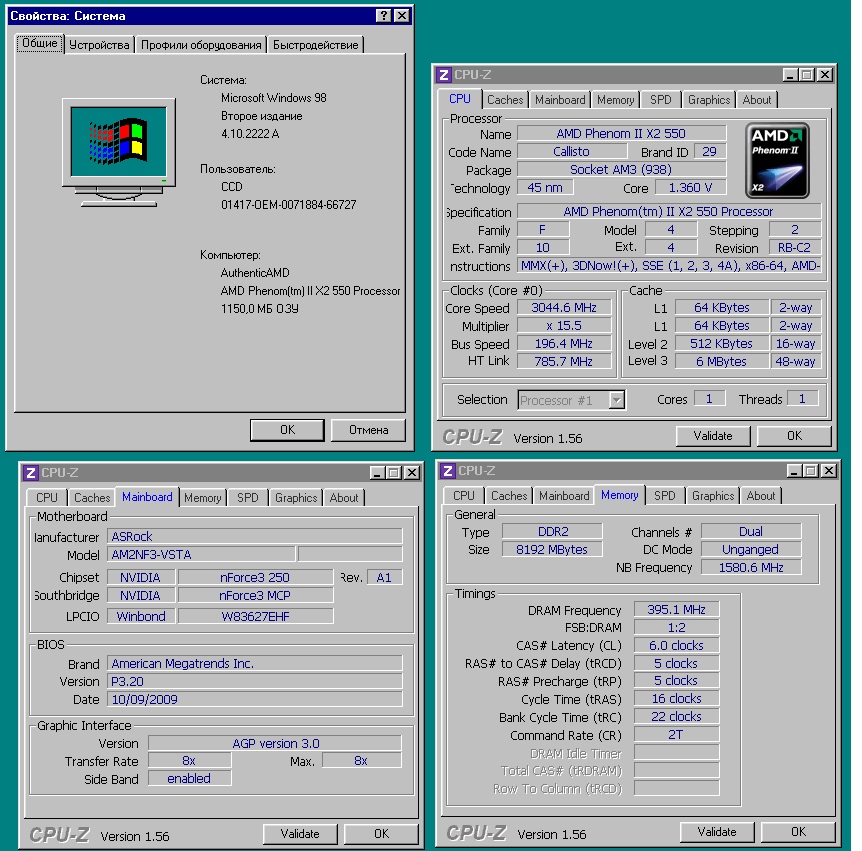

У меня обычная 98SE легко встала на K8Upgrade-NF3, а потом я просто винт переставил на AM2NF3-VSTA c феномом 550, предварительно объем памяти софтово ограничив.

а какой прогой ограничивал

По своему опыту могу сказать, что не только память может быть причиной зависаний, но и чипсет SSD. Некоторые из новых SSD не поддерживают Legacy-режим, который совместим с IDE, а про SATA Windows 98 тупо ничего не знает.
Что касается памяти, то я использовал пропатченные HIMEM.SYS, VCACHE.VXD и VMM.VXD, чтобы избежать проблем с памятью больше 512 МБ.

Вбей в гугле "Windows 98 RAM Limitation Patch", наверняка найдёшь что тебе нужно.

Их много. Например http://old-dos.ru/index.php?page=files& ... ow&id=5867


Ей и не нужно про него знать, нормально у меня ставилась она на SSD на чипсетном NF3, контроллере FastTrak TX2300, VT8237

Это на интеле надо переключать контролер в Compatible mode
