USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике.

Провода в USB.
Кабель USB (до 2.0 включительно) состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре — и заземленной оплётки (экрана).

Здесь GND — цепь «корпуса» для питания периферийных устройств, а VBus — +5 вольт, также для цепей питания. Данные передаются дифференциально по проводам D- и D+.
USB 3.0 добавлено 5 новых проводов.

Возможности подключения.
В силу того, что USB-шина имеет древовидную топологию.
С помощью USB-концентраторов допускается до пяти уровней каскадирования - т.е. фактически допускается подключение usb hub в usb hub

USB поддерживает «горячее» подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

Параметры тока в USB проводе.
Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания (максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА, у USB 3.0 — 900 мА).
По умолчанию устройствам гарантируется ток до 100 мА, а после согласования с хост-контроллером — до 500 мА.
Версия 3.0 отличается не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Таким образом, от одного хаба можно подпитывать большее количество устройств либо избавить сами устройства от отдельных блоков питания.

Общие характеристики
Для устройств USB 2.0 регламентировано три режима работы:
Low-speed, 10—1500 Кбит/c (клавиатуры, мыши, джойстики)
Full-speed, 0,5—12 Мбит/с (аудио-, видеоустройства)
High-speed, 25—480 Мбит/с (видеоустройства, устройства хранения информации)
максимальная длина кабеля (без экрана) для режима Low-Speed — 3 м
максимальная длина кабеля (в экране) для режима Full-Speed — 5 м
Примерное соответствие маркировка кабеля (указание толщины провода в AWG) и соответствующая ей длина кабеля:
AWG Длина, не свыше (см)
28 81
26 131
24 208
22 333
20 500
максимальное количество подключённых устройств (включая размножители) — 127
возможно подключение "разноскоростных" периферийных устройств к одному контроллеру USB
напряжение питания для периферийных устройств — 5 В
максимальный ток, потребляемый периферийным устройством — 500 мА

Совместимость USB 3.0 с USB 2.0
В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего цвета.
Кабель USB 2.0 содержит в себе четыре линии — пару для приёма/передачи данных, плюс и ноль питания. В дополнение к ним USB 3.0 добавляет ещё четыре линии связи (две витые пары), в результате чего кабель стал гораздо толще.
Hовые контакты в разъёмах USB 3.0 расположены отдельно от старых в другом контактном ряду.
Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с до 600 Мбайт/с и позволяет передать 1 Тб не за 8-10 часов, а за 40-60 минут.

Все разъёмы USB, имеющие возможность входить в соединение друг с другом, рассчитаны на совместную работу. Также это достигается за счет электрической совместимости всех контактов разъёма USB 2.0 с соответствующими контактами разъёма USB 3.0. При этом разъём USB 3.0 имеет дополнительные контакты, не имеющие соответствия в разъёме USB 2.0 и, следовательно, при соединении разъёмов разных версий «лишние» контакты не будут задействованы, обеспечивая нормальную работу соединения версии 2.0.
Все гнёзда и штекеры между USB 3.0 Тип A и USB 2.0 Тип A рассчитаны на совместную работу.

Состав и эскиз размещения элементов цифровой связи
#77
В основе сети обычный 100 Мбит/с коммутатор.
#77
К нему планируется подключить 3 компьютера (рабочая станция, HTPC, нетбук)
#77
Возможно нетбук с Wi-Fi будет использоваться в качестве сервера.

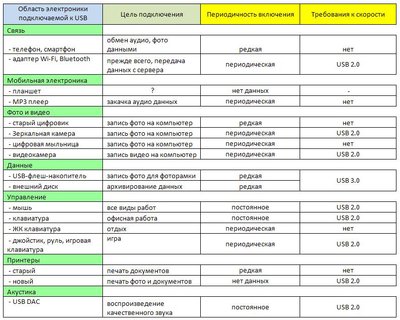

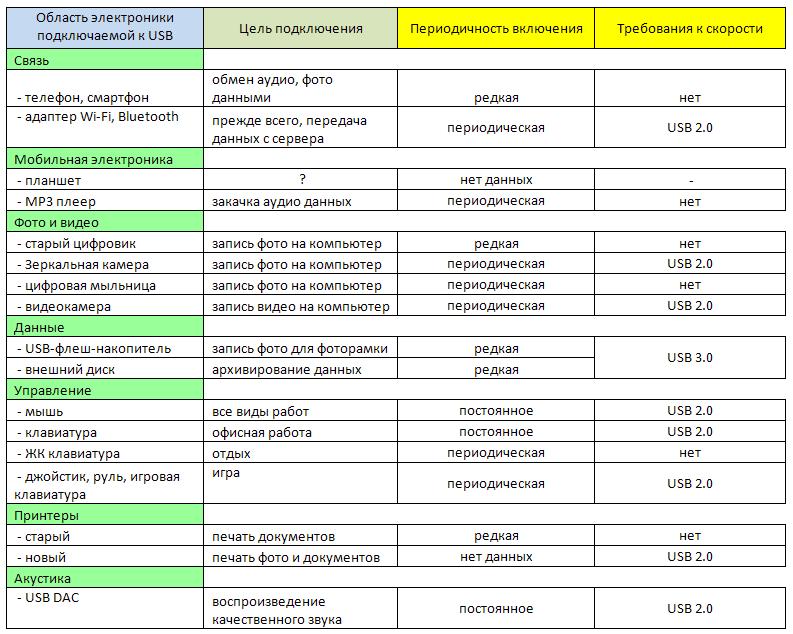

Потихоньку разбираюсь как подключать электронику

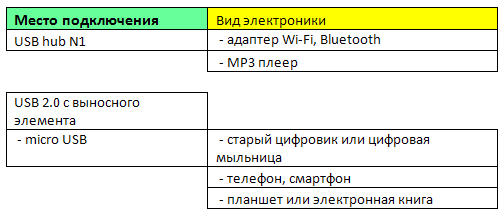

Один провод micro USB будет подключатся к фотоаппарату, телефону, электронной книге.
Подключается в обход USB hub, по причине - возможна подзарядка цифровой мыльницы.
