  Mosga
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 21.06.2004
Откуда: Санкт-Петербург
Выбор корпуса

Green list
Примеры хорошо вентилируемых корпусов:
3000 ₽ Cougar MX410 Mesh [Открытый перед, Без стекла, Тыл 120, ДШВ: 380x210x455]
4000 ₽ Cougar MX410 Mesh-G [Открытый перед, Стекло, Тыл 120, ДШВ: 380x210x455]
5000 ₽ Cougar MX410 Mesh-G RGB [Открытый перед, Стекло, Тыл 120, ДШВ: 380x210x455]

3800 ₽ Raijintek Ponos MS [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 442x210x485]
5400 ₽ Raijintek Ponos MS4 [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 442x210x485]

3950 ₽ Raijintek Silenos MS [Открытый перед, Стекло, Тыл 140, ДШВ: 420x215x459]
6100 ₽ Raijintek Silenos MS Pro [Открытый перед, Стекло, Тыл 140, ДШВ: 420x215x459]

4500 ₽ Phanteks Eclipse P300A [Открытый перед, Стекло, Тыл 120, ДШВ: 400x200x450]

4800 ₽ Deepcool Matrexx 55 Mesh [Открытый перед, Стекло, Тыл 120, ДШВ: 440x210x480]
6700 ₽ Deepcool Matrexx 55 Mesh ADD-RGB 4F [Открытый перед, Стекло, Тыл 120, ДШВ: 440x210x480]

4900 ₽ Cougar MX660 Mesh [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 474x213x495]
7900 ₽ Cougar MX660 Mesh RGB [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 474x213x495]

5200 ₽ Cougar Archon 2 Mesh RGB [Открытый перед, Стекло, Тыл 120, ДШВ: 380x210x470]

5500 ₽ Cougar MX430 Mesh RGB [Открытый перед, Стекло, Тыл 140, ДШВ: 371x217x467]

6500 ₽ 1StPlayer DX [Открытый перед, Стекло, Тыл 140, ДШВ: 440x230x485]

6650 ₽ Phanteks Eclipse P360A [Открытый перед, Стекло, Тыл 120, ДШВ: 455x200x465]

6800 ₽ Phanteks Enthoo Pro M TG [Открытый перед, Стекло, Тыл 140, ДШВ: 500x235x480]

6800 ₽ Phanteks Eclipse P400A [Открытый перед, Стекло, Тыл 120, ДШВ: 470x210x465]
8000 ₽ Phanteks Eclipse P400A DRGB [Открытый перед, Стекло, Тыл 120, ДШВ: 470x210x465]

6900 ₽ Cooler Master MasterBox NR600 [Открытый перед, Стекло, Тыл 120, ДШВ: 478x209x473]

7000 ₽ Lian Li Lancool 215 [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 462x215x482]

8200 ₽ NZXT H510 Flow [Открытый перед, Стекло, Тыл 120, ДШВ: 428x210x460]

8500 ₽ Lian Li Lancool II Mesh Performance [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 478x229x494]
8600 ₽ Lian Li Lancool II Mesh RGB [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 478x229x494]

9000 ₽ Fractal Design Define S [Закрытый перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 533x233x465]

9300 ₽ Corsair 4000D Airflow [Открытый перед, Стекло, Тыл 120, ДШВ: 453x230x466]

10400 ₽ be quiet! Pure Base 500DX [Открытый перед, Стекло, Тыл 140, ДШВ: 450x232x463]

11000 ₽ Phanteks Eclipse P500A [Открытый перед, Стекло, Тыл 140, ДШВ: 505x240x510]
11100 ₽ Phanteks Eclipse P500A DRGB [Открытый перед, Стекло, Тыл 140, ДШВ: 505x240x510]

11900 ₽ Fractal Design Define R5 [Бивариантный перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 531x232x462]

12600 ₽ Fractal Design Meshify 2 Compact [Открытый перед + Дополнительный воздухозабор, Без стекла, Тыл 120, ДШВ: 424x210x475]
13400 ₽ Fractal Design Meshify 2 Compact TG [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 120, ДШВ: 424x210x475]

14000 ₽ Phanteks Enthoo Pro 2 [Открытый перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 560x240x580]
15100 ₽ Phanteks Enthoo Pro 2 TG [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 140, ДШВ: 560x240x580]

14900 ₽ Phanteks Eclipse P600S [Бивариантный перед, Стекло, Тыл 140, ДШВ: 510x240x520]

15200 ₽ Fractal Design Define R6 [Бивариантный перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 543x233x465]
15700 ₽ Fractal Design Define R6 USB-C [Бивариантный перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 543x233x465]
16700 ₽ Fractal Design Define R6 TG [Бивариантный перед + Дополнительный воздухозабор, Стекло, Тыл 140, ДШВ: 543x233x465]
17200 ₽ Fractal Design Define R6 USB-C TG [Бивариантный перед + Дополнительный воздухозабор, Стекло, Тыл 140, ДШВ: 543x233x465]

15800 ₽ be quiet! Silent Base 802 [Бивариантный перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 539x281x553]
16700 ₽ be quiet! Silent Base 802 Window [Бивариантный перед + Дополнительный воздухозабор, Стекло, Тыл 140, ДШВ: 539x281x553]

15900 ₽ Fractal Design Meshify 2 [Открытый перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 542x240x474]
16200 ₽ Fractal Design Meshify 2 TG [Открытый перед + Дополнительный воздухозабор, Стекло, Тыл 140, ДШВ: 542x240x474]

16500 ₽ Fractal Design Define 7 [Бивариантный перед + Дополнительный воздухозабор, Без стекла, Тыл 140, ДШВ: 547x240x475]
17400 ₽ Fractal Design Define 7 TG [Бивариантный перед + Дополнительный воздухозабор, Стекло, Тыл 140, ДШВ: 547x240x475]

Конструкционные особенности:
Забор наружного воздуха
#77

Открытый перед обеспечивает поступление большего объёма холодного воздуха по сравнению с Закрытым передом, но создаёт условия для лучшей слышимости звуков изнутри корпуса. Компенсировать повышенную звукопроницаемость Открытого переда позволяет подбор качественных и не служащих источником шума компонентов.

Закрытый перед уменьшает слышимость звуков изнутри корпуса, но обеспечение поступления необходимого объёма холодного воздуха потребует от приточных вентиляторов более высоких оборотов, что увеличит шум. Для эффективной работы систем охлаждения современных видеокарт и процессоров пропускной способности Закрытого переда может оказаться недостаточно.

Бивариантный перед позволяет избирательно использовать преимущества Открытого переда и Закрытого переда.

Дополнительный воздухозабор, который осуществляется через специальные окна, расположенные в нижней и боковых частях некоторых корпусов, позволяет увеличить поступление холодного воздуха для систем охлаждения видеокарт и процессоров.
Боковое остекление
Стекло в боковой части корпуса является конструкционным элементом, служащим средством украшения экстерьера и наблюдения интерьера. Модели Без стекла редки. По большей части корпуса представлены в единственной версии и имеют Стекло. Некоторые модели имеют оба варианта дизайна: Стекло и Без стекла.
Размер тыла
Тыл 140 обеспечивает лучший отвод горячего воздуха из корпуса в сравнении с Тылом 120 при равном уровне шума. Тылу 120 требуется больше поддержки со стороны вспомогательных вентиляторов в крыше, чем Тылу 140. В большинстве случаев в компактных корпусах Тыл 120, а в крупных корпусах Тыл 140.
Прочие
К прочим конструкционным особенностям относятся: габаритные размеры корпуса (ДШВ в миллиметрах), допустимые размеры материнской платы, процессорного кулера, видеокарты и блока питания, наличие фильтров и портов, конфигурация окон под вентиляторы или СЖО и т. п. Эти параметры следует узнавать на сайтах производителей и уточнять у владельцев корпусов.

Смежные темы:
∙ "Выбор корпуса для СЖО";
∙ "Выбор вентиляторов 120 мм";
∙ "Выбор вентиляторов 140 мм";
∙ "Построение воздушных потоков".

Источники:
∙ Канал "KitGuru";
∙ Канал "Gamers Nexus";
∙ Канал "Hardware Canucks";
∙ Интернет-издание "Hardware-Helden".

Шаблон запроса
Рекомендуемая форма для подбора корпуса:
1) Бюджет, место покупки;
2) Типовые задачи компьютера;
3) Процессор, видеокарта, мат. плата;
4) Система охлаждения, блок питания, накопители;
5) Тип передней панели, остекление, размер тылового вентилятора;
6) Габаритные размеры корпуса, порты, цвет, подсветка, фильтры, звукоизоляция и прочее.


Последний раз редактировалось true fan 22.02.2022 22:22, всего редактировалось 23 раз(а).

Реклама

Партнер
  Maxim_A

Member
Статус: Не в сети
Регистрация: 26.05.2020
Откуда: Мск
Подскажите плиз. Купил корпус Deep cool Matrex 5 mesh с вентиляторами. Инструкции ни в комплекте, ни на сайте нет. Вопрос по проводам, которые к вентиляторам, там вроде 4 вента всего, а паутина из проводов и перемычек такая, что без пол литра не разберешься и из всех соединений еще свободные коннекторы торчат ... 8 штук вроде (свободных). Так понимаю - это питание и RGB. Но что с ними делать? Подключить к МП только по одному коннектору на привод и на свет? А остальные 6 оставить болтаться? Может инструкция какая есть или видео? Я не нашел ни на сайте ни на ютубе пока (( Спасибо!

_________________
10700F, ASUS PRIME Z490-P, G.Skill F4-3200C14D 2х8ГБ, 860 EVO, SN550, Deepcool DQ850, DEEPCOOL 55 MESH, Palit GeForce RTX 3060Ti DUAL OC

  z_mashine

Member
Статус: Не в сети
Регистрация: 08.01.2009
Фото: 0
Maxim_A писал(а):
Я не нашел ни на сайте ни на ютубе пока

плохо искали.

https://www.youtube.com/results?search_ ... stallation

_________________
Win10 x64 Pro | R5 5600 with Mugen 5 Rev.C | MAG B550M MORTAR WIFI | RX6600XT | 16GB RAM | Seasonic SGX 650 | HP Z24i

  Maxim_A

Member
Статус: Не в сети
Регистрация: 26.05.2020
Откуда: Мск
z_mashine писал(а):
плохо искали.

https://www.youtube.com/results?search_ ... stallation

Спасибо!! Я это видео видел, но не совсем понял в мешанине проводов. Если коротко - все силовые параллельно и в один выход матери? РГБ - так же? А можно подсветку вообще не включать? Я не совсем хочу чтобы у меня под столом дискотека была)

_________________
10700F, ASUS PRIME Z490-P, G.Skill F4-3200C14D 2х8ГБ, 860 EVO, SN550, Deepcool DQ850, DEEPCOOL 55 MESH, Palit GeForce RTX 3060Ti DUAL OC

  plutonix

Member
Статус: Не в сети
Регистрация: 25.06.2009
Откуда: Орёл
Фото: 133
Maxim_A писал(а):

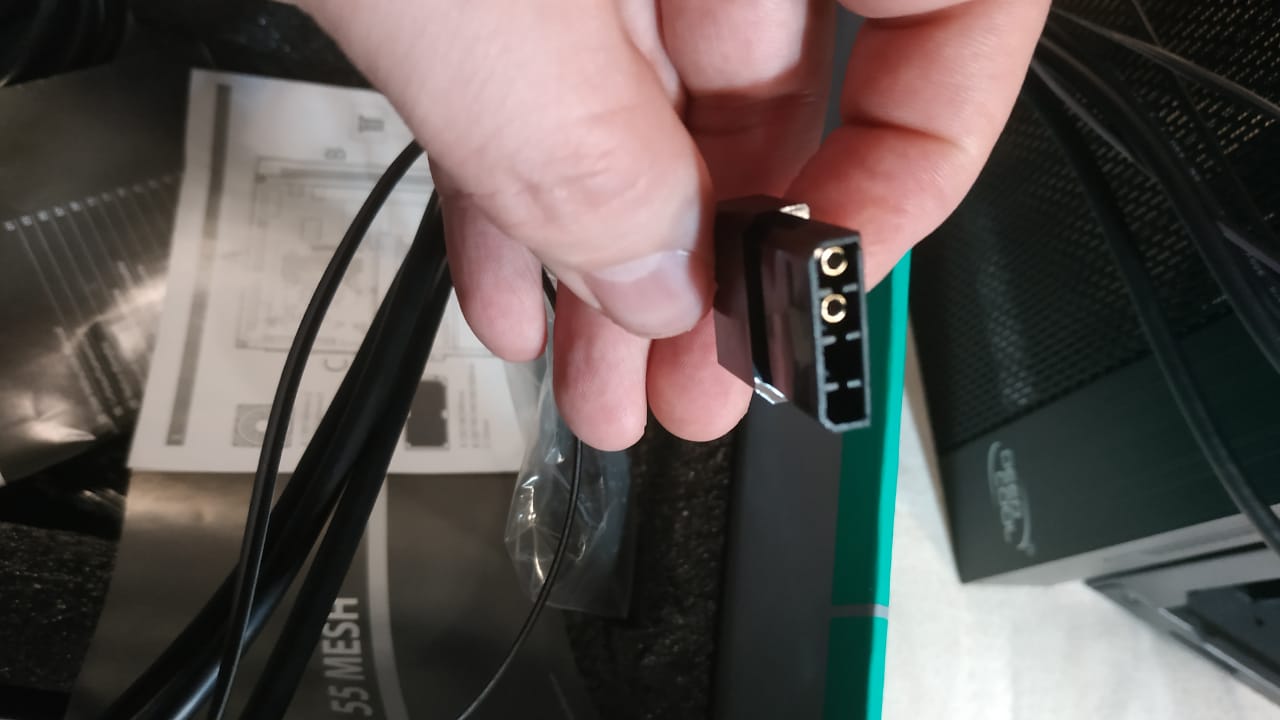

Вопрос по проводам, которые к вентиляторам, там вроде 4 вента всего, а паутина из проводов и перемычек такая, что без пол литра не разберешься и из всех соединений еще свободные коннекторы торчат ... 8 штук вроде (свободных). Так понимаю - это питание и RGB. Но что с ними делать?
4 вентилятора= 8 хвостов, 4 питание-управление, 4 РГБ. К 4 питания-управления может быть комплектный хаб- провода к хабу, и от хаба провод к плате. 4 РГБ- тоже может быть комплектный хаб-разветвитель- тоже к хабу и от хаба в плату, или там двойные РГБ-хвосты- тогда паровозом и в плату.
Главное: если вентиляторы 4-пин РГБ 12В, и на плате есть такой же разъём- 4 пин РГБ 12В, то к плате можно подключить напрямую. А если вентиляторы 4-пин РГБ 12В, а на плате только 3-пин АРГБ 5В, то напрямую в плату подключить нельзя.
Если будут фотки комплекта, то проще будет увидеть, что непонятно с подключением. Тут недавно коллега показал провода- всё стало ясно.

На водянке у меня 4-пин РГБ от вентиляторов и помпы соединялись паровозом и дальше свободный хвост включался в плату- и без хаба всё работало. А 4-пин питания-управления был отдельный разветвитель для вентиляторов.

А 4 крутилятора либо через хаб с доппитанием подключать, либо на разные разъёмы развешивать.

_________________
MSI B550M Mortar/Ryzen 5 3600/Deepcool AG620/Kingston HyperX Fury DDR4 27700 16Gb/Palit 1660 Super Gaming Pro 6 Gb

  ximix

Member
Статус: Не в сети
Регистрация: 17.03.2012
Фото: 1
xyligano писал(а):
есть ли смысл в 4 hdd в домашнем компе?
зачем вам 4 источника шума и вибраций дома?
в два харда можно запихнуть пол интернета


2 из них это дублированные хранилища фотографий, в двух, как вы сказали - полинтернета. нет нет, да к хранилищам нужен доступ, делать НАС для этого смысла нет. мне проще когда они лежат в корпусе. и да, когда они спят они не работают. поэтому не совсем понятно о 4 источниках шума.

Добавлено спустя 2 часа 46 минут 1 секунду:
MadMaxx писал(а):
в 500дх 4 хдд не поставишь, 4 ссд легко! А хдд только 2


Да, и это печально.
Нашел в днс вот такой корпус:
https://www.youtube.com/watch?v=qfX7GQNDMS4
Вот думаю в нем корзина уже на 3 хдд. Еси 1 хдд заменить на m2 ssd, и взять этот корпус, то получается все влезет. Вариант взять 2 м2 ссд не предлагать, больно не бюджетно. )

_________________
#1 5800x3d -30pbo + Strix b550-e + XFX 6800XT OC+ 64 e-Die 3666-16
#2 12400 oc 5.320 1.21v +Riptide b660 + 3080 Vulcan + 16 b-Die 3466-14

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
ximix писал(а):
2 из них это дублированные хранилища фотографий

я искренне надеюсь, что это фотографии которые занимали обложки Вок и нэшнл географик
а не то, как вы свои тушки в Турции греете на солнце

зачем хранить фото на компе?? для кого облака придумали

_________________
https://telegram.me/xyligano

  ximix

Member
Статус: Не в сети
Регистрация: 17.03.2012
Фото: 1
xyligano писал(а):
я искренне надеюсь, что это фотографии которые занимали обложки Вок и нэшнл географик
а не то, как вы свои тушки в Турции греете на солнце

зачем хранить фото на компе?? для кого облака придумали


Ну я увлекаюсь цифровой фотографией уже лет 20.
В облаке то же есть одна копия.

Да суть не в этом. Вроде нашел еще вот такой на 3 ХДД, единственно цвет не белый.
https://technopoint.ru/product/9651755e ... e/opinion/

_________________
#1 5800x3d -30pbo + Strix b550-e + XFX 6800XT OC+ 64 e-Die 3666-16
#2 12400 oc 5.320 1.21v +Riptide b660 + 3080 Vulcan + 16 b-Die 3466-14

  Valeratal

Member
Статус: Не в сети
Регистрация: 22.08.2019
Фото: 85
в целом у Вас же есть корпус текущий, поэтому бюджетней всего оставить его как есть. Когда будут деньги, покупать диски либо большего объема, либо ссд. ССД в баксах дешевеют с каждым годом.

кмк, можно из баллончика части корпуса покрасить в белый

_________________
ASUS TUF GAMING B550M-PLUS WIFI II, Ryzen 5 5600x, ID-Cooling SE-224-W, Palit GeForce RTX 5060 Ti Infinity 3 16 ГБ, 32Gb DDR4 (3600)

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
ximix писал(а):
Ну я увлекаюсь цифровой фотографией уже лет 20.

тада сарян) вопросов ноль

Добавлено спустя 1 минуту 34 секунды:
ximix писал(а):
Да суть не в этом. Вроде нашел еще вот такой на 3 ХДД, единственно цвет не белый.

ну так возьми Fractal Design Define серию White
ты тот случай, когда это оправданно

_________________
https://telegram.me/xyligano

  artluix

Member
Статус: Не в сети
Регистрация: 10.02.2020
Откуда: Минск
ximix писал(а):
Ну я увлекаюсь цифровой фотографией уже лет 20.

Nas же придумали для этого. Даже HDD BOX подойдет от какого-нибудь китайского Orico (не реклама)
Сам тоже храню полинтернета в виде 4k HDR мувиков на RPi4 + HDD BOX.
Это добро(nas) можно запихнуть куда-нибудь подальше на полку (балкон, туалет и т.д.), чтобы шум и вибрации не раздражали.
  CHiCHo

Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
artluix писал(а):
Даже HDD BOX подойдет от какого-нибудь китайского Orico (не реклама)

Это ни разу не NAS.
Собрать нас - это еще нагрузка на бюджет вплоть до 100к, даже с имеющимися дисками, плюс гемор с организацией сети.

Я вот очень доволен новым кузовом, где спокойно влазят 4 ХДД, и никакого шума на фоне вентилей нет. Если уж залазить назад и слушать шипение раскрученных в данный момент ХДД - тогда да, слышно.

Ну и божечки мои, какие мы стали чувствительные, ХДД шумят. Пипец, принцессы на горошинах...
  Inemuri

Member
Статус: Не в сети
Регистрация: 18.11.2015
MESH 55 бывает белым? Или только простой, со стекляшкой?

_________________
Asus Crosshair 6 х370 / AMD Ryzen7 1700 / 2x8 Gb DDR-4 3200 Gskill Flarex / GeForce GTX 1080 Palit SJS / БП Corsair CS650M / СЖО LIAN LI Galahad 240

  john222

Member
Статус: Не в сети
Регистрация: 12.11.2016
CHiCHo писал(а):
чувствительные, ХДД шумят. Пипец, принцессы на горошинах...

 Каждый может терпеть в свое удовольствие. А кто не хочет быть терпилой - борется и побеждает.

_________________
I5 10600K|Alphacool Eisbaer 280|ASUS TUF Gaming Z490-Plus|1070 GameRock|2*8Gb@3200|Fractal Design Meshify2 + Ion Platinum 860W|Asus VG27AQ

  CHiCHo

Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
john222 писал(а):
А кто не хочет быть терпилой - борется и побеждает.

Вырежу это санскритом на алюминии своего нового корпуса :lol: На самом видном месте. :D
  Maxim_A

Member
Статус: Не в сети
Регистрация: 26.05.2020
Откуда: Мск
plutonix писал(а):
4 вентилятора= 8 хвостов, 4 питание-управление, 4 РГБ. К 4 питания-управления может быть комплектный хаб- провода к хабу, и от хаба провод к плате. 4 РГБ- тоже может быть комплектный хаб-разветвитель- тоже к хабу и от хаба в плату, или там двойные РГБ-хвосты- тогда паровозом и в плату.
Главное: если вентиляторы 4-пин РГБ 12В, и на плате есть такой же разъём- 4 пин РГБ 12В, то к плате можно подключить напрямую. А если вентиляторы 4-пин РГБ 12В, а на плате только 3-пин АРГБ 5В, то напрямую в плату подключить нельзя.
Если будут фотки комплекта, то проще будет увидеть, что непонятно с подключением. Тут недавно коллега показал провода- всё стало ясно.

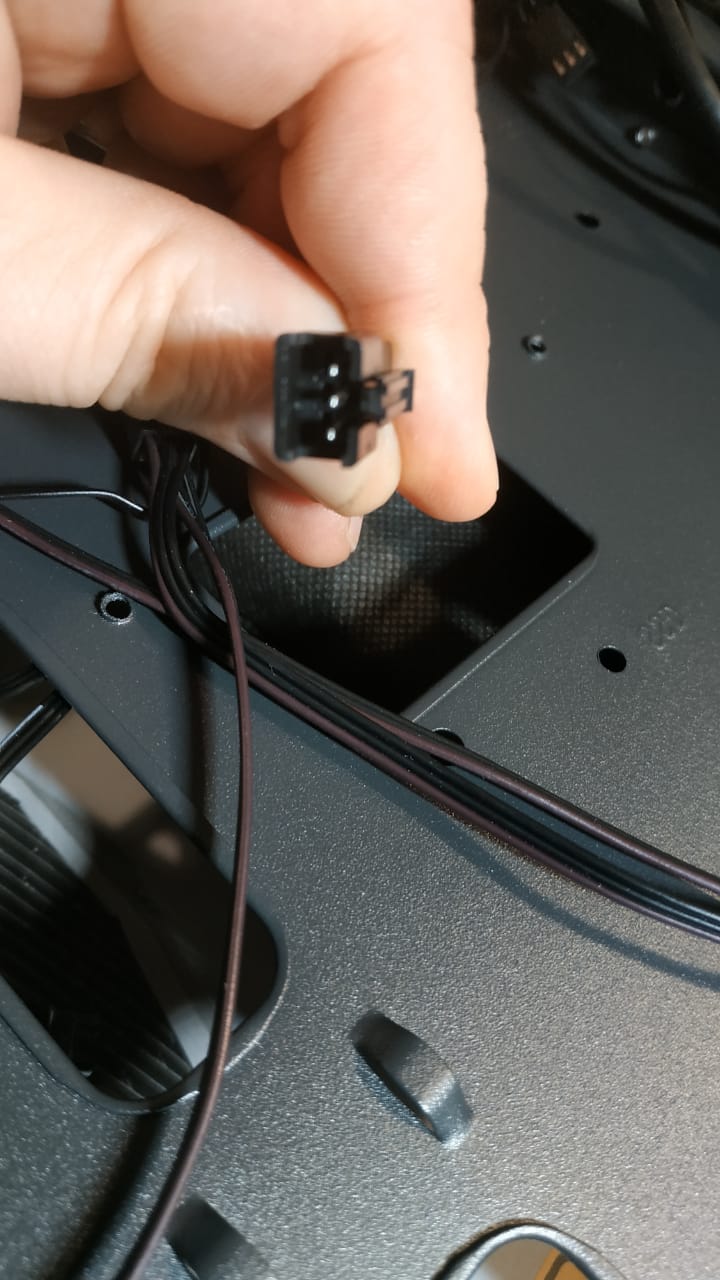

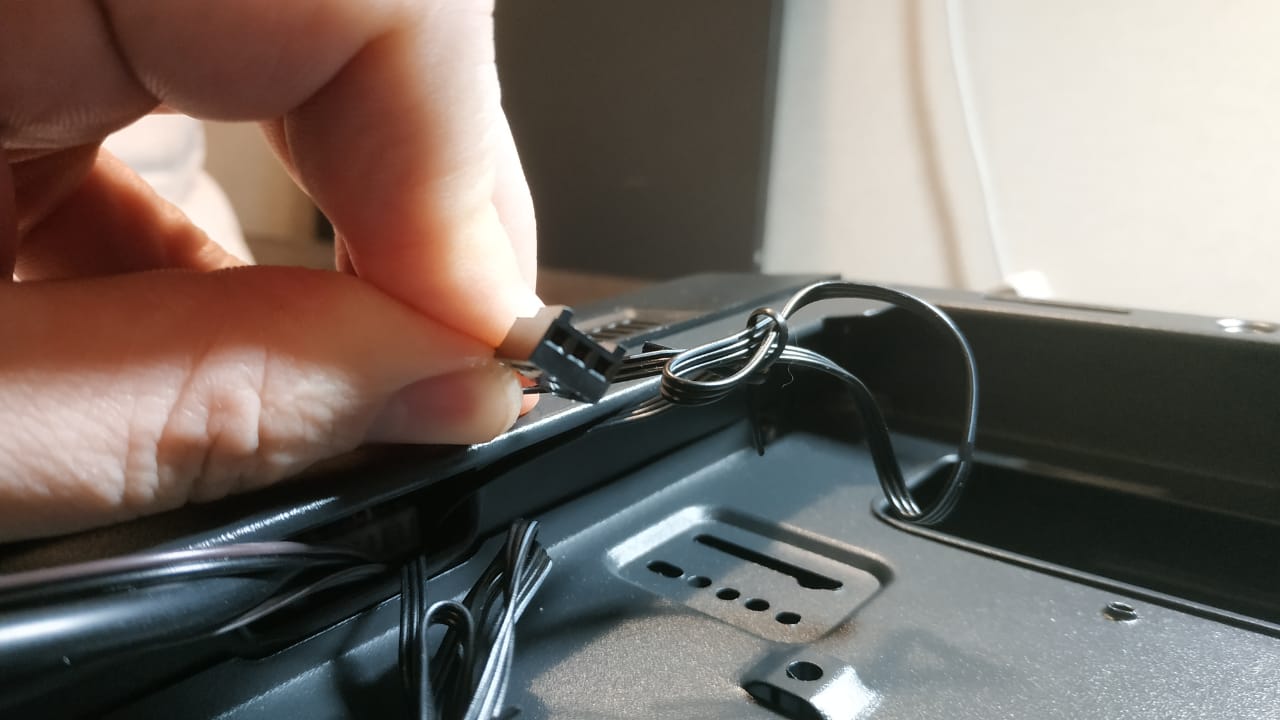

Четыре разъема от каждого вентилятора висят по отдельности, я так понимаю это питание моторов:
Вложение:
IMG-20210111-WA0012.jpg [ 68.77 КБ | Просмотров: 710 ]
Разъемы трех контактные, а на материнке - по четыре контакта.

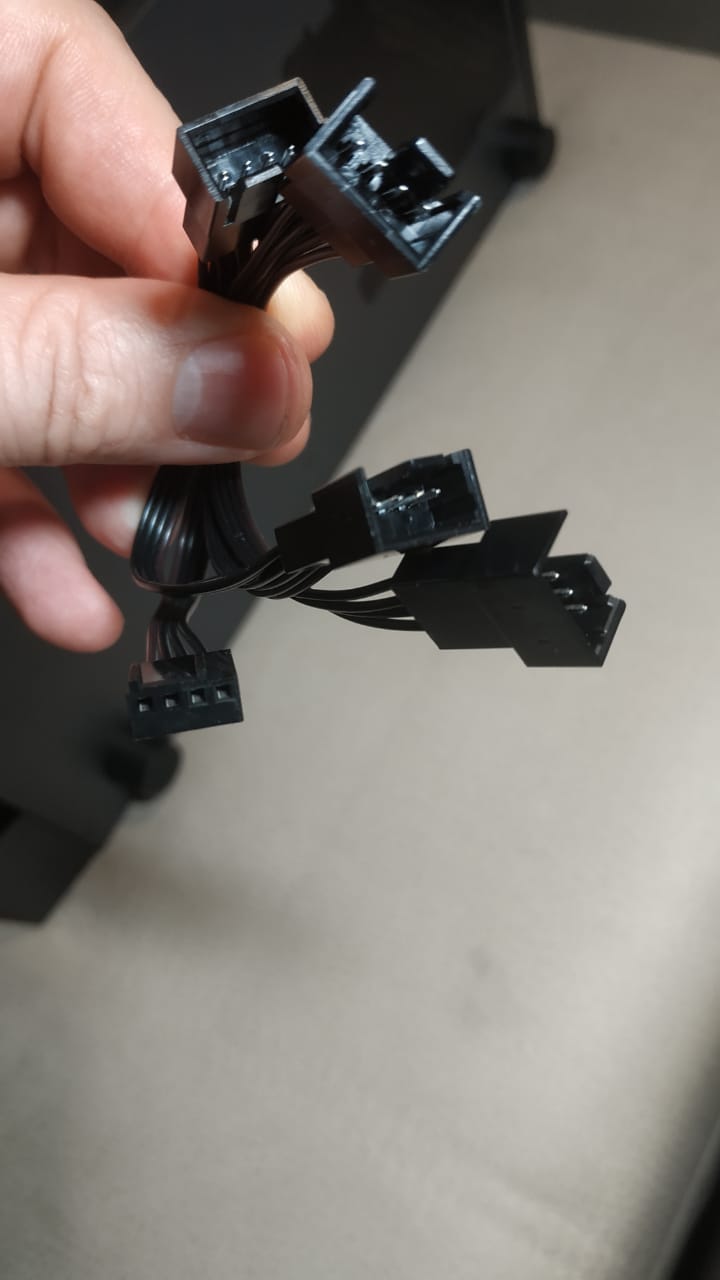

И в комплекте к корпусу есть такой четверник, к нему подходят эти тройные разъемы, а его общая вилка подходит к разъемам вентиляторов на плате:
Вложение:
IMG-20210111-WA0018.jpg [ 43.44 КБ | Просмотров: 710 ]
На видео выше всю эту красоту так и подключают.
У меня вопрос - не многовато ли четырех вентиляторов на один разъем МП, или там такой ток - не проблема? Мать ASUS PRIME Z490-P

ПС Там еще есть РГБ подсветка, которую не знаю, буду ли включать. А если не буду - нужно ли подключать такой силовой кабель, который идет от платы в крышке корпуса и связан возможно с подсветкой вентиляторов - к ней тоже идут провода от этой платы :
Вложение:
IMG-20210111-WA0021.jpg [ 61.39 КБ | Просмотров: 646 ]
Вложение:
IMG-20210111-WA0013.jpg [ 101.98 КБ | Просмотров: 642 ]

Спасибо!

_________________
10700F, ASUS PRIME Z490-P, G.Skill F4-3200C14D 2х8ГБ, 860 EVO, SN550, Deepcool DQ850, DEEPCOOL 55 MESH, Palit GeForce RTX 3060Ti DUAL OC

Последний раз редактировалось Maxim_A 12.01.2021 8:42, всего редактировалось 4 раз(а).

  z_mashine

Member
Статус: Не в сети
Регистрация: 08.01.2009
Фото: 0
Maxim_A писал(а):
У меня вопрос - не многовато ли четырех вентиляторов на один разъем МП, или там такой ток - не проблема? Мать ASUS PRIME Z490-P

почему бы в мануал к плате не заглянуть? там расписано:
#77

_________________
Win10 x64 Pro | R5 5600 with Mugen 5 Rev.C | MAG B550M MORTAR WIFI | RX6600XT | 16GB RAM | Seasonic SGX 650 | HP Z24i

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Maxim_A писал(а):
У меня вопрос - не многовато ли четырех вентиляторов на один разъем МП

2 уже многовато, но зависит от вертушек. Я себе хаб купил, не стал рисковать.
  plutonix

Member
Статус: Не в сети
Регистрация: 25.06.2009
Откуда: Орёл
Фото: 133
Maxim_A писал(а):
Четыре разъема от каждого вентилятора висят по отдельности, я так понимаю это питание моторов:
Это явно стандартный 3-пин питание-DC-управление по питанию, то бишь это прост пуск-управление вентиляторами. Естественно, их можно включать в любой 4-пиновый разъём на плате.
Maxim_A писал(а):
И в комплекте к корпусу есть такой четверник, к нему подходят эти тройные разъемы, а его общая вилка подходит к разъемам вентиляторов на плате
Таки да, разветвитель явно для пуска-питания-управления вентиляторами.
Maxim_A писал(а):
ПС Там еще есть РГБ подсветка, которую не знаю, буду ли включать. А если не буду - нужно ли подключать такой силовой кабель, который идет от платы в крышке корпуса и связан возможно с подсветкой вентиляторов - к ней тоже идут провода от этой платы :
Это точно не РГБ 12В, и не АРГБ 5В, это тоже для пуска-питания-управления вентиляторами. Тут защелки, вырезы смещены к одному краю.

РГБ и АРГБ выглядят совсем по-другому. Посмотрел сейчас на свой Дипкул от водянки- РГБ-коннекторы у вентилятора имеют защелки, вырезы, строго посередине. И у моего вентилятора РГБ сделан паровозом. А на последней фотке со смещением как у питания-управления.

Я так понял, что 2 последние фотки одинаковые. Точно ничего не перепутали, когда последнюю фотку тут прикручивали?

_________________
MSI B550M Mortar/Ryzen 5 3600/Deepcool AG620/Kingston HyperX Fury DDR4 27700 16Gb/Palit 1660 Super Gaming Pro 6 Gb

  Maxim_A

Member
Статус: Не в сети
Регистрация: 26.05.2020
Откуда: Мск
z_mashine писал(а):
почему бы в мануал к плате не заглянуть? там расписано:
#77

Спасибо! Имелось ввиду, можно ли подключить по инструкции 4 вента в один выход материнки штатным четверником из комплекта корпуса. На вентиляторе написано 12в 0.08А. По идее можно смело их вешать через четверник на один выход материнки 12в 1А. Я ведь ничего не упускаю? Физику не плохо знал, но давно это было))

Добавлено спустя 8 минут 2 секунды:
plutonix писал(а):
Таки да, разветвитель явно для пуска-питания-управления вентиляторами.

Спасибо, да теперь понимаю что это питание к мотору. Таки можно их все же без хабов с доп питанием все 4 штуки в одну кучу в один выход 1А?
plutonix писал(а):
Это точно не РГБ 12В, и не АРГБ 5В, это тоже для пуска-питания-управления вентиляторами. Тут защелки, вырезы смещены к одному краю.

РГБ и АРГБ выглядят совсем по-другому. Посмотрел сейчас на свой Дипкул от водянки- РГБ-коннекторы у вентилятора имеют защелки, вырезы, строго посередине. И у моего вентилятора РГБ сделан паровозом. А на последней фотке со смещением как у питания-управления.

Я так понял, что 2 последние фотки одинаковые. Точно ничего не перепутали, когда последнюю фотку тут прикручивали?

Перепутал, конечно. Крайнюю фотку исправил. Защелки добавил.

_________________
10700F, ASUS PRIME Z490-P, G.Skill F4-3200C14D 2х8ГБ, 860 EVO, SN550, Deepcool DQ850, DEEPCOOL 55 MESH, Palit GeForce RTX 3060Ti DUAL OC

  plutonix

Member
Статус: Не в сети
Регистрация: 25.06.2009
Откуда: Орёл
Фото: 133
Maxim_A писал(а):
Спасибо, да теперь понимаю что это питание к мотору. Таки можно их все же без хабов с доп питанием все 4 штуки в одну кучу в один выход 1А?
У Арктиков Р12 такой же ток указан- 0,08А, значит Ваши можно на 1 разъём к плате подключать.
А на новых фотках: 1- это явно молекс- питание подсветки, а 2- пока что-то не совсем пойму, вижу, что управление, но именно такого пока сам не видел.
На РГБ 12В 4 пина, на разъёмах подписи контактов, а на штекере на 12 вольтах метка стоит. АРГБ 5В: разъём такого же размера как РГБ 12В только 1 контакт отсутствует, и штекер тоже шириной с РГБ 12В, но одного контакта нет. 5В проще и безопасней включается, т.к. там в принципе перепутать что-то невозможно. А тут только 3 пина.
Скорее всего провода подсветки соединяются паровозом и далее в этот разъём на последней фотке. Там в любом случае перепутать сложно, т.к. на разъёме защёлка, а на коннекторах будут усы-заусенцы- только одно возможное положение.

_________________
MSI B550M Mortar/Ryzen 5 3600/Deepcool AG620/Kingston HyperX Fury DDR4 27700 16Gb/Palit 1660 Super Gaming Pro 6 Gb

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 39240 • Страница 1468 из 1962 • <  1 ... 1465  1466  1467  1468  1469  1470  1471 ... 1962  >
-

Список форумов » Общекомпьютерные форумы » Корпуса и блоки питания

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bing [Bot] и гости: 6

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
