В этой теме выбираем и обсуждаем корпуса mini-ITX, как компактного форм-фактора (SFF), так и большего размера, а также специфические для таких систем вопросы совместимости комплектующих.

ПРАВИЛА КОНФЕРЕНЦИИ обязательны к исполнению.

Приветствуются отзывы, обзоры, фотоотчеты и комментарии о своих mini-ITX-сборках, которые могут помочь другим определиться с подбором комплектующих, доработками и прочим. Фотографии и видео помещайте под спойлер:
Перед тем, как задать вопрос, рекомендуется воспользоваться поиском по этой теме и вообще в Интернете.

Убедительная просьба не коверкать названия комплектующих, когда задаете вопросы и когда оставляете отзывы о своих сборках. Это нужно, чтобы поиском по теме можно было найти полезную информацию.

Обсуждение производительности, программных и аппаратных проблем, подбор конфигурации компьютера, обсуждение цен и доступности железа - в соответствующих ветках конференции. Не приветствуются пространные рассуждения о несправедливости окружающего мира и прочие философствования, отвлеченные от темы, а также использование темы в качестве чата. Также не приветствуется оверквотинг - цитирование сообщения, расположенного непосредственно перед ответом.

• SFF Master List - огромный список комплектующих для компактных систем: корпусов, кулеров, вентиляторов, оперативной памяти, видеокарт, материнских плат (включая подходящие mATX), блоков питания и т.п., с указанием характеристик, сортировкой и фильтрами. Просмотрите его перед тем, как задать вопрос.
• CaseEnd.com - каталог корпусов с фотографиями, размерами и прочими характеристиками.
• Reddit.com/r/sffpc/ - подраздел Reddit с компактными сборками. Можно найти сборки в интересующем корпусе, полистать фотографии для вдохновения.
• SmallFormFactor.net - сайт с обзорами железа и форумом, посвященным системам компактного форм-фактора.
  • What's on Taobao - фото и обсуждение китайских корпусов и других компонентов с Taobao.
• Готовые сборки на PCPartPicker.com - поможет решить вопросы вида "какой корпус купить", "влезет ли кулер, видеокарта" и т.п.
• Chiphell.com - китайский форум (подраздел о компьютерном железе), часто попадаются фотоотчеты о сборках в китайских же корпусах.

go.d-bq, eugenB

Спасибо, я вроде нашел видос, где в этом корпусе стоит именно AXP90 X47 медный и видно что спокойно все закрывается. А вот в самом видосе меня смущает, что там тестят в корпусе с 150 Вт БП 5700G, включая разгон. Он же под 200W кушать будет, разве нет? должны быть проблемы с питанием.



go.d-bq я прочитал обзор, хороший. И БП в этом Шопене норм, под 5600G думаю хватит его вполне, под 5700G вряд ли, только если душить по полной, могли бы уж 200 Вт туда поставить, недооценили последние печки райзенов и еще неизвестно что нас там в AM5 ждать будет с новыми встроечками.

могли бы и описание под видео развернуть. там есть чаптеры и нужный вам 06:32-CPU Cooler Test с частотами/напряжением/потреблением - https://www.youtube.com/watch?v=ImrIc0PJEDw&t=392s

Keltis z_mashine
Ryzen 5 2400G в разгоне мне удавалось раскочегарить под 195 Вт, в стоке 120-140 Вт
Ryzen 5 3400G - в стоке около 100-145 Вт, в разгоне - до 180 Вт
Ryzen 5 4650G - в стоке 85 Вт, в разгоне - до 135 Вт

В конце сентября будут 5600G и вероятно 5700G, думаю там где-то по середине.
Для себя сделал вывод, что CPU Core можно легко даунвольтить, ибо CPU и так почти на пределе (на примере личного 4650G), а вот iGPU наоборот это позволяет сильнее разогнать путем повышения SoC.

Про 5600G и 5700G, в том числе про потребление
https://3dnews.ru/1048362/obzor-protses ... age-1.html

Дополню: делал тесты кулера Noctua NH-P1 со стоковым Ryzen 5 4650G, но разгоном DDR4/IF до 4000/2000 МГц.
Потребление до 103 Вт. Опустил напряжение CPU Vcore до 1.175 В (меньше не проверял), потребление стало 72 Вт
Думаю можно лучше оптимизировать, да все некогда.

Устал ждать, заказал себе GameMax Violin S106 Silver. Это точная копия Chopin. Отличия: спереди линия подсветки, USB Type-C на панели (хотя подведен обычный USB 3), БП пишут 180 Вт, уверен что это точно такой же как в InWin где пишут что 150 Вт. Ну и цена значительно меньше.

Буду надеяться AXP90 X47 в него влезет (вот и посмотрим!). Кроме того взял материнку GIGABYTE B550I AORUS PRO AX, память на 4000 МГц и монитор 34" 2560х1080 21:9, 144 Гц, может и смешно, но в киберспорте даже на Vega 6 выше 100FPS выбить можно, а так что, почему бы и да, собственно с таким разрешением под встройку и брал.

В субботу буду всё собирать, когда доедет. Некоторые тесты как Ryzen 3 4300GE будет с этим совсем справляться, как греться, что там с памятью, потянет ли выше 1080р разрешение и т.п. положу уже в соответствующую ветку по процам Ryzen 4000

О E Mini H88 Pro не забываю, как появится в продаже закажу и буду потом в него переезжать.

ни у кого случайно нет опыта установки Big Shuriken 2 на эту материнку, может в сети попадалось?
Знаю, что кулер не поддерживает АМ4, но можно решить через комплект креплений нокта. Больше волнует не помешает ли установке радиатор на врм.

ATI I а в чем у неё особенность, что-то не соображу никак?
Вот свой кулер я ставил на ASROCK B550M-ITX/AC и вроде конфликтов не возникло http://imgur.com/gallery/wXWw8po
Фотки не супер точно отражают картину, но в принципе видно, что трубки шурикена не упираются никуда.

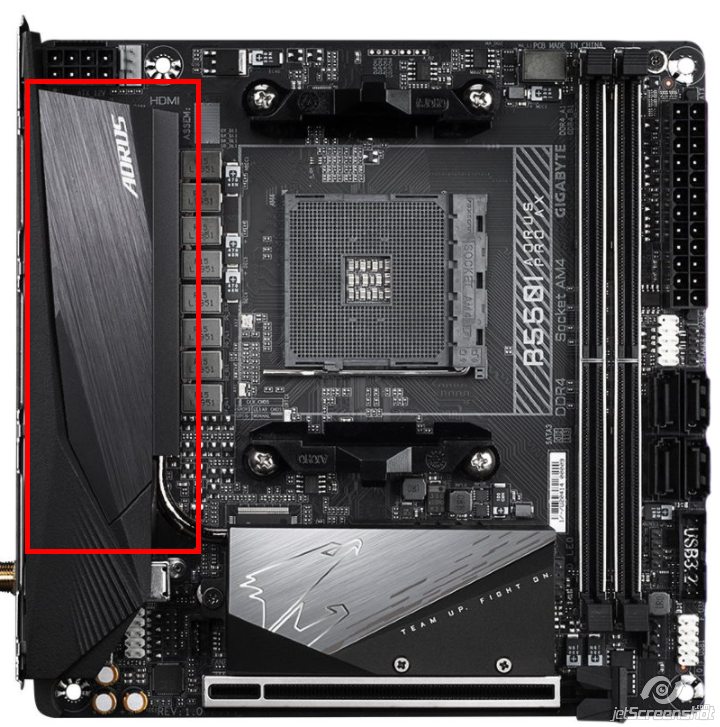

Боюсь этой херни, на твоей мамке такого нет

ATI I я измерю чуть позже сегодня

Эта пластиковая хрень блокирует установку вентилятора на заднюю стенку в ncase M1 (либо подтачивать вентилятор либо крепить на проволоку со смещением в 1.5-2мм)

Немного не в тему, но наверное тут все-таки уместнее запостить, может кто на заметку возьмет при сборке ITX.
У Асуса версия Mini покрупнее была.

MSI выпустила компактную версию GeForce RTX 3060 Ti Aero для небольших игровых систем.
https://3dnews.ru/1048605/msi-vipustila ... vih-sistem

Для небольших ферм?

Это будет неюзабельная печка. В такой размер 100 Вт максимум что бы не слишком горячо и шумно.

В чём практический смысл подобных сборок (только цп), если есть m1 ?
https://browser.geekbench.com/v5/cpu/co ... ne=9725851

каких сборок? Сравниваете PC и Мак на m1? между ними гигантская разница

Сравниваю, схожий ценовой диапазон, хочется чего то нового + всегда есть parallels c win11.
Схожая/большая производительность при меньшем потреблении и размерах, почему бы и нет?

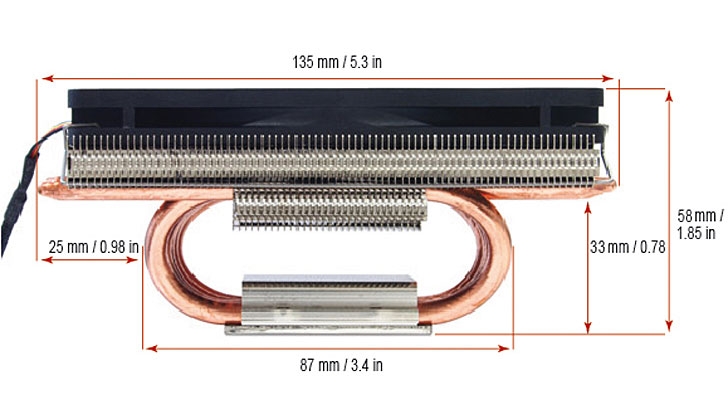

ATI I нашел вот такие полезные картинки с размерами Scythe Big Shuriken 2 rev.b из этой статьи https://3dnews.ru/757719.

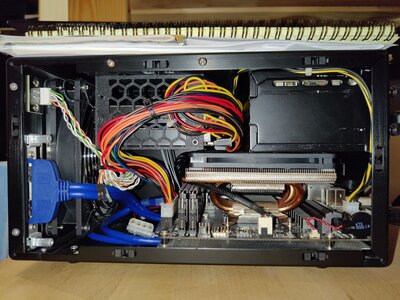

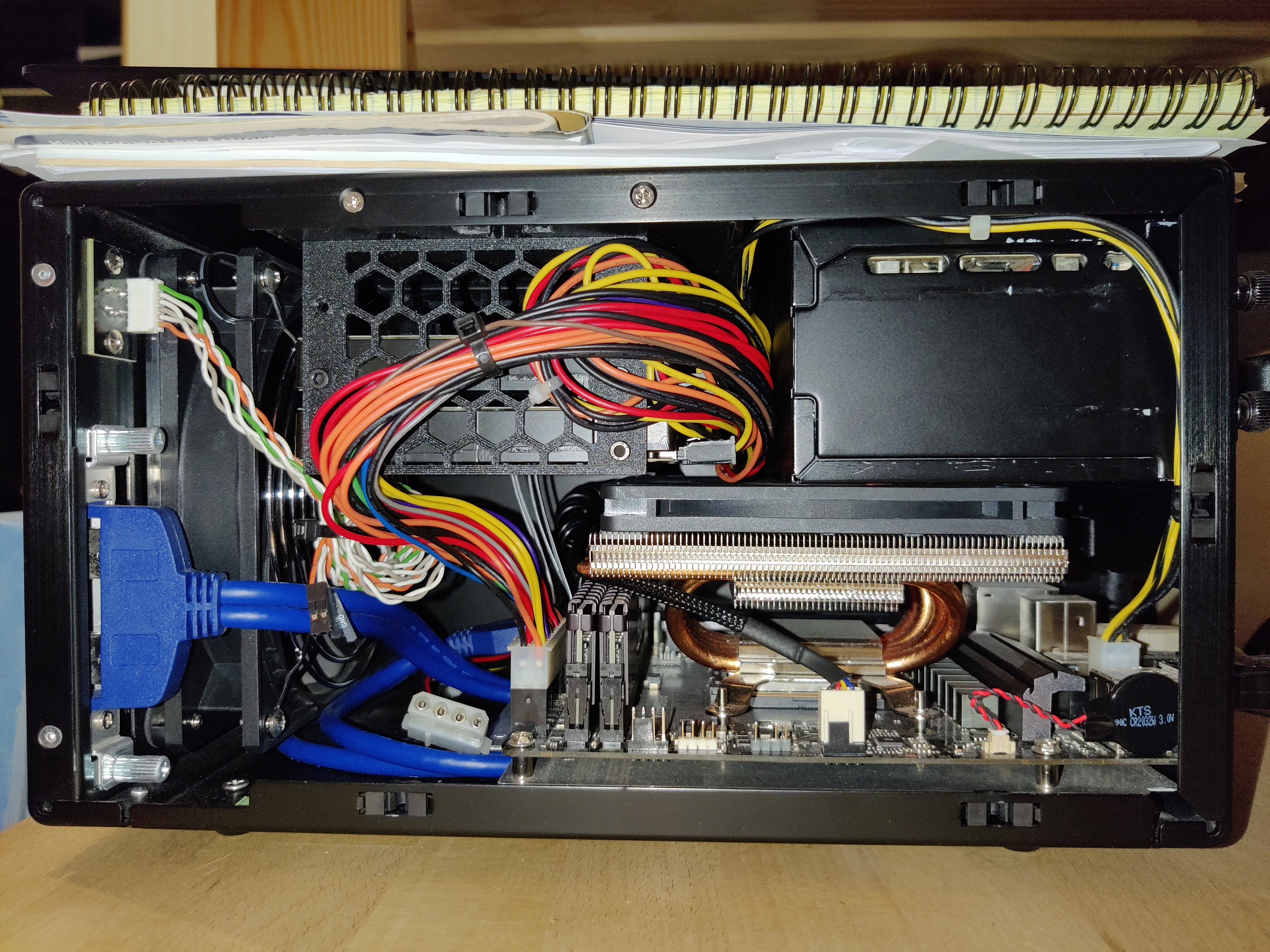

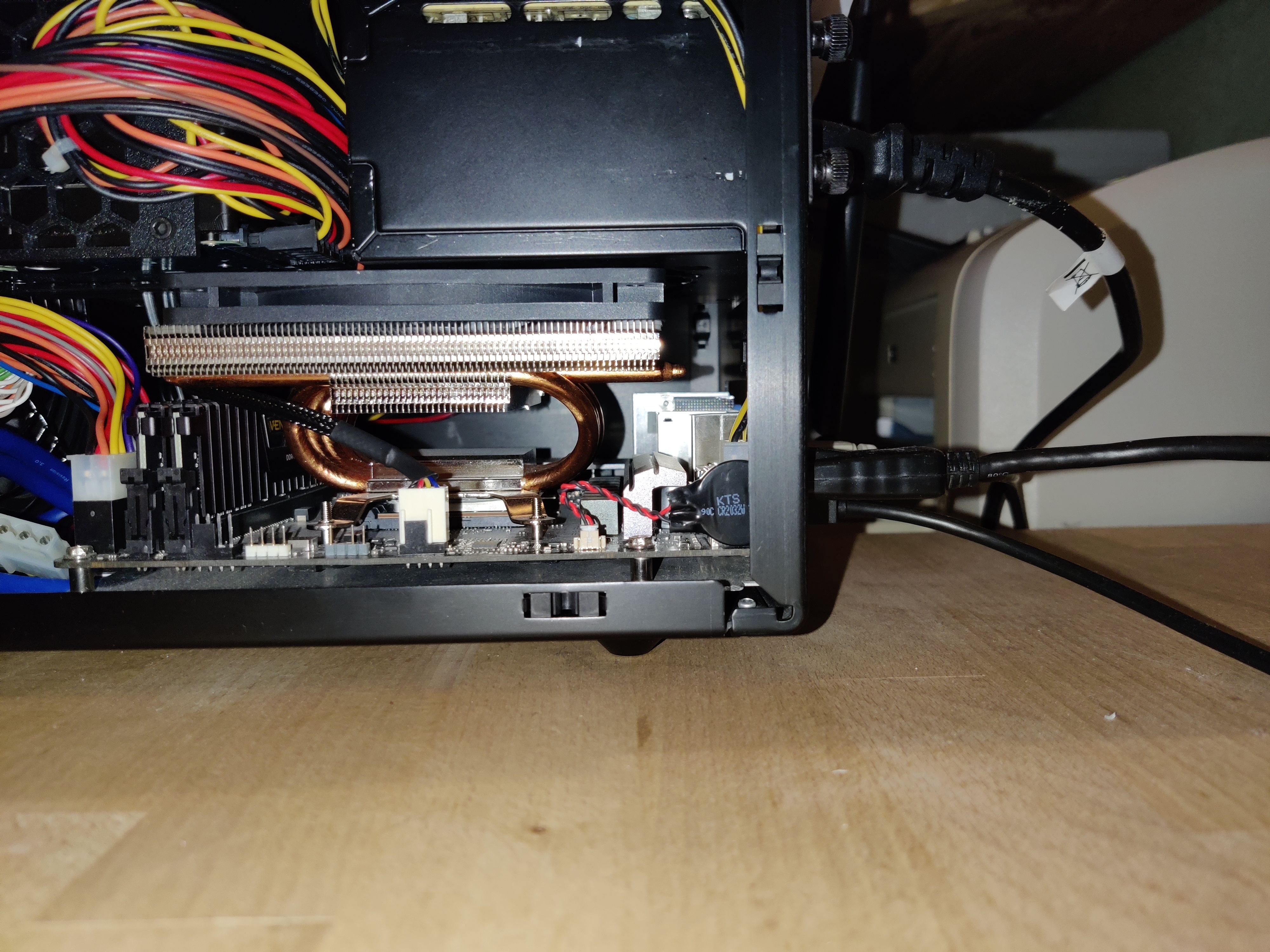

У меня от плоскости текстолита материнской платы до нижнего края ламелей получилось 43мм. Но это не совсем точно, потому что я не смог нормально подобраться с линейкой и циркулем в собранную систему. Кроме того, тепловые трубки наверное на несколько мм ниже ламелей. Но картинки с размерами должны помочь. Надо только измерить высоту от плоскости платы до края процессорной крышки. Постарался сделать фото так, чтобы было видно зазор от ламелей до металлических кожухов на панели разъёмов. Там где-то 5мм на глаз.

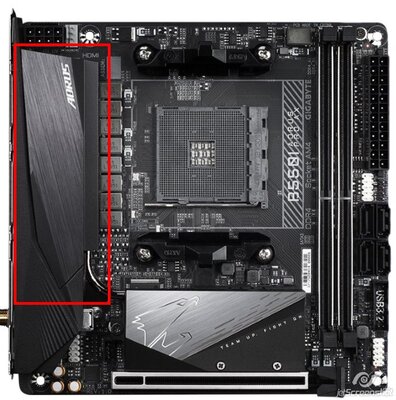

Еще наверное надо обратить внимание на такой момент с платой от гигабайт
https://www.reddit.com/r/sffpc/comments ... omparison/

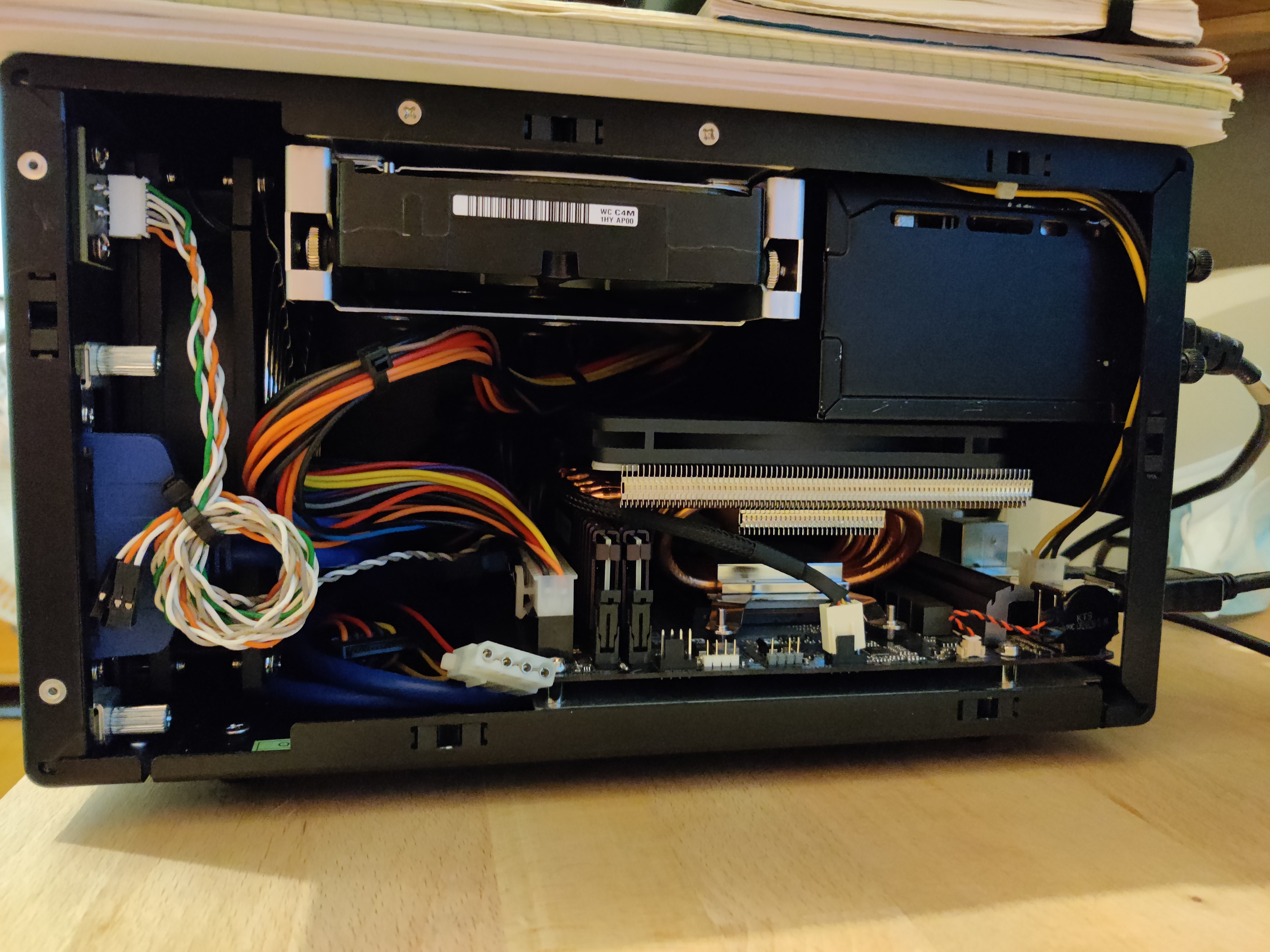

У вас там что, жесткий диск 3,5 стоит? А что у вас за корпус? И можно фоток побольше вашей сборки?

Мыша Это мой файловый сервер-второй комп-медиа проигрыватель для гостиной. Сейчас комплектация такая:
Процессор: APU AMD Ryzen 3 4350G
Материнка: ASROCK B550M-ITX/AC
Оперативная память: DDR4 2*8GB@3600 XMP
SSD NVME: INTEL 760p 256GB - OC
SSD SATA: Vertex 4 128GB - Page File
HDD: WD 3.5" WD20EZRZ 2TB (помойка всяких файлов, стоял внтури, сейчас будет подключен как внешний через док станцию)
HDD: Seagate 2.5" ST4000LM024 2*4TB (зеркало)
HDD: WD 2.5" WD20SPZX 4*2TB (2 зеркала)
Блок питания: FSP FSP300-60GHS 300W
Корпус: LIAN LI PC-Q16B

В прошлом году нашел этот корпус практически в идеальном состоянии на авито. Купил за 4500 плюс авито доставка из другого города. Уже после получения пришлось поменять родной вентилятор от LianLi на Arctic P14, так как он уже слишком громко работал, был разбит подшипник. И пришлось поискать на али короткий и подходящий под посадочные места в корпусе кабель USB для двух разъемов на передней панели. Подошел, но не идеально. Также я заменил ему ножки, так как родные мне показались слишком уж неподходящими, к тому же он у меня будет стоять на тумбе для домашнего кинотеатра, а на ней лежит стекло. Поэтому заказал и поставил вот такие ножки с резинкой. Позже выяснил, чтоб в родном блоке питания уже был ранее заменен вентилятор, и он уже начал гудеть. Так что надо будет заменить.
Вот по ссылке собрал архив фотографий корпуса из одного чешского обзора. Я все равно лучше не сделаю, а там всё понятно, что из себя представляет корпус https://imgur.com/a/C6BfvZi.

После приобретения у меня появился план поставить туда много маленьких дисков и сделать домашний сервер. И я его уже почти реализовал.
В этом корпусе есть монтажная рамка, к которой крепится 2 корзины, всё из алюминия. Одна из корзин для 3,5" винта, а снизу к ней крепится ещё одна на 3х2,5" винта до 9мм толщиной.

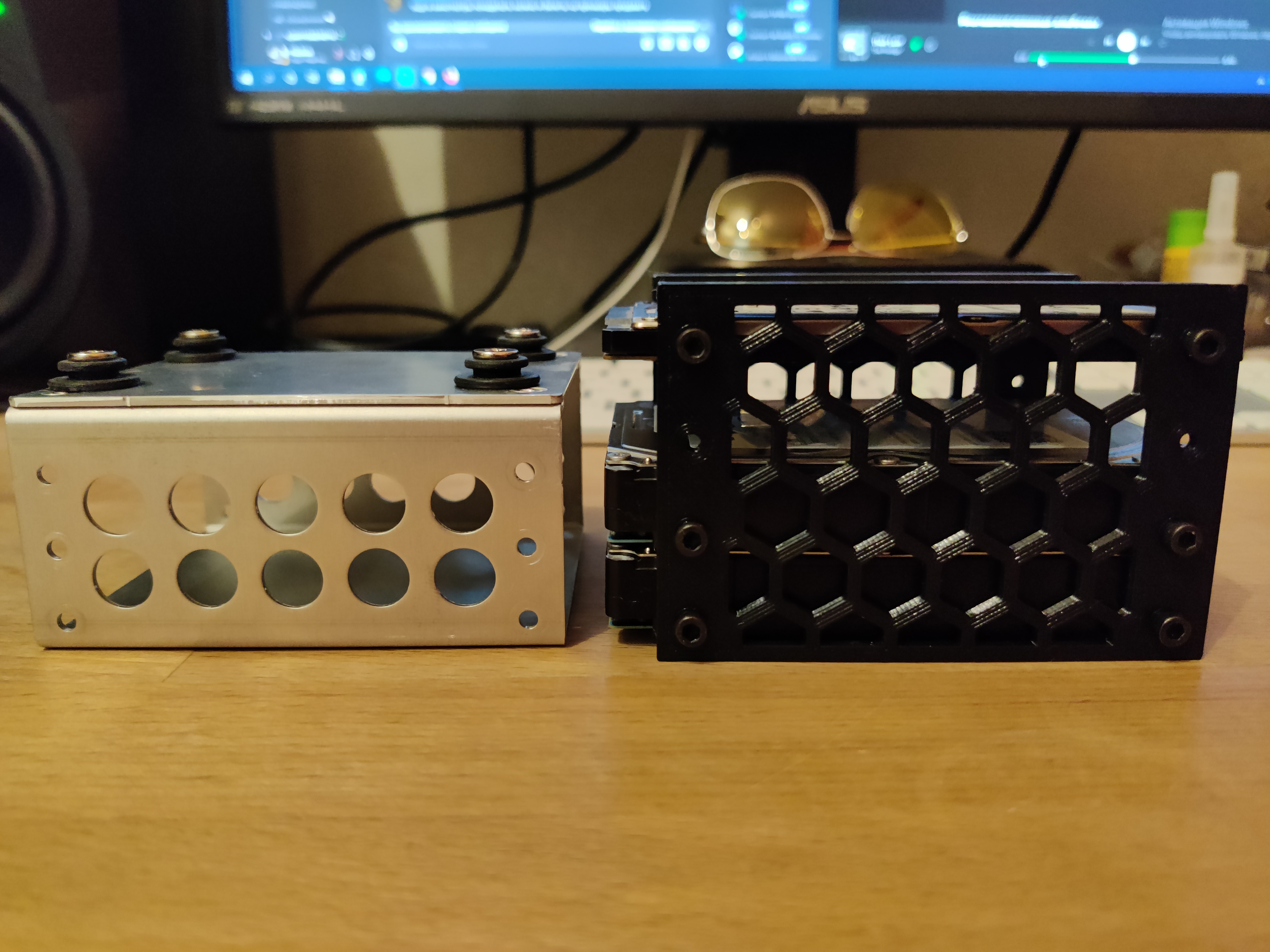

Сначала я хотел найти ещё одну такую же маленькую корзинку из алюминия, родную. Но это оказалась та еще задача. Тогда я купил на али корзинку от Орико на 4 винта. Но она мне не понравилась, так как требовала доработок дремелем. Поэтому я решил сделать вообще по другому и родную монтажную рамку с двумя корзинами сохранить (а не колхозить из них что-нибудь) на тот случай, если буду продавать корпус. Сохранить так сказать всё родное.

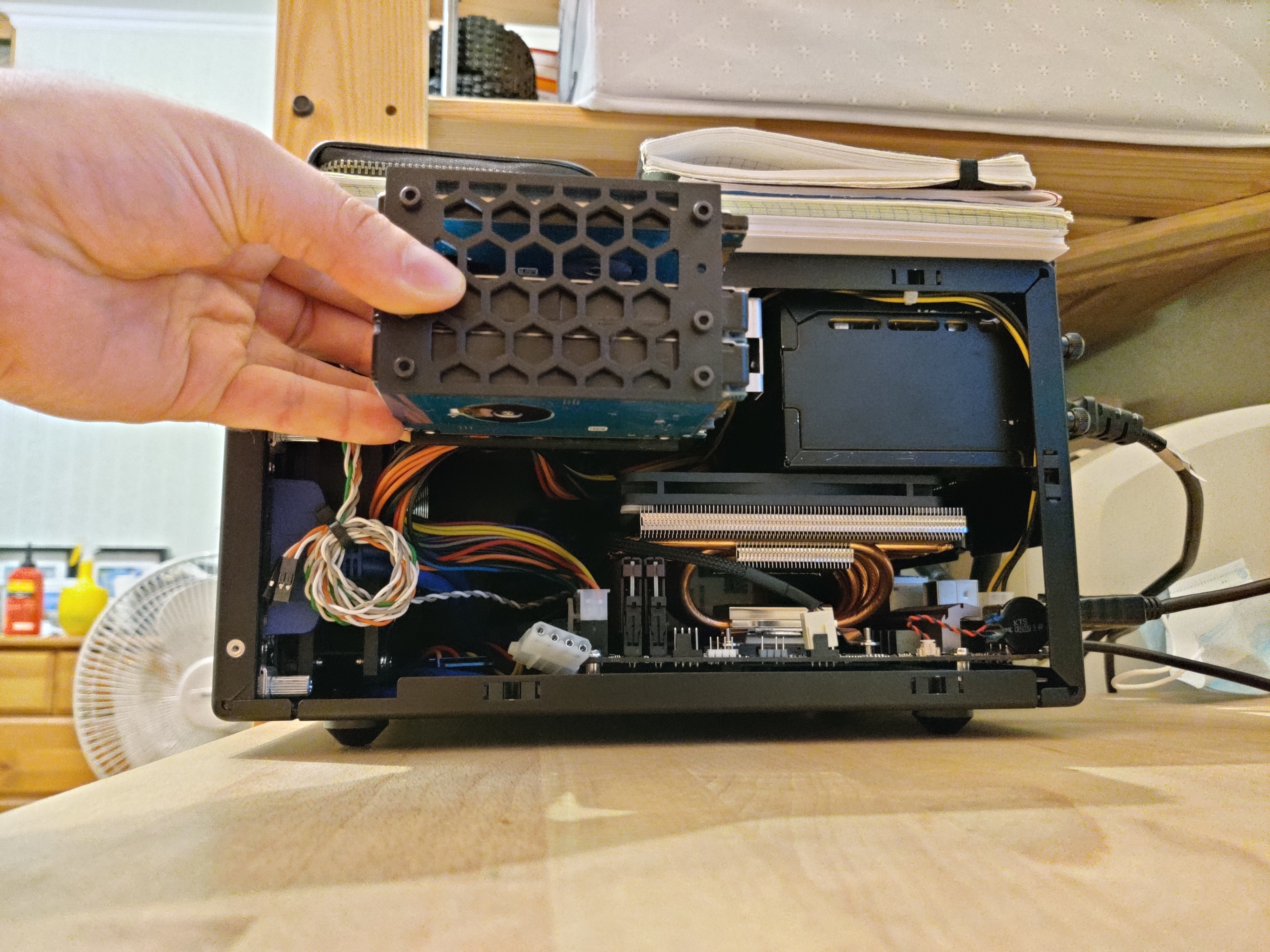

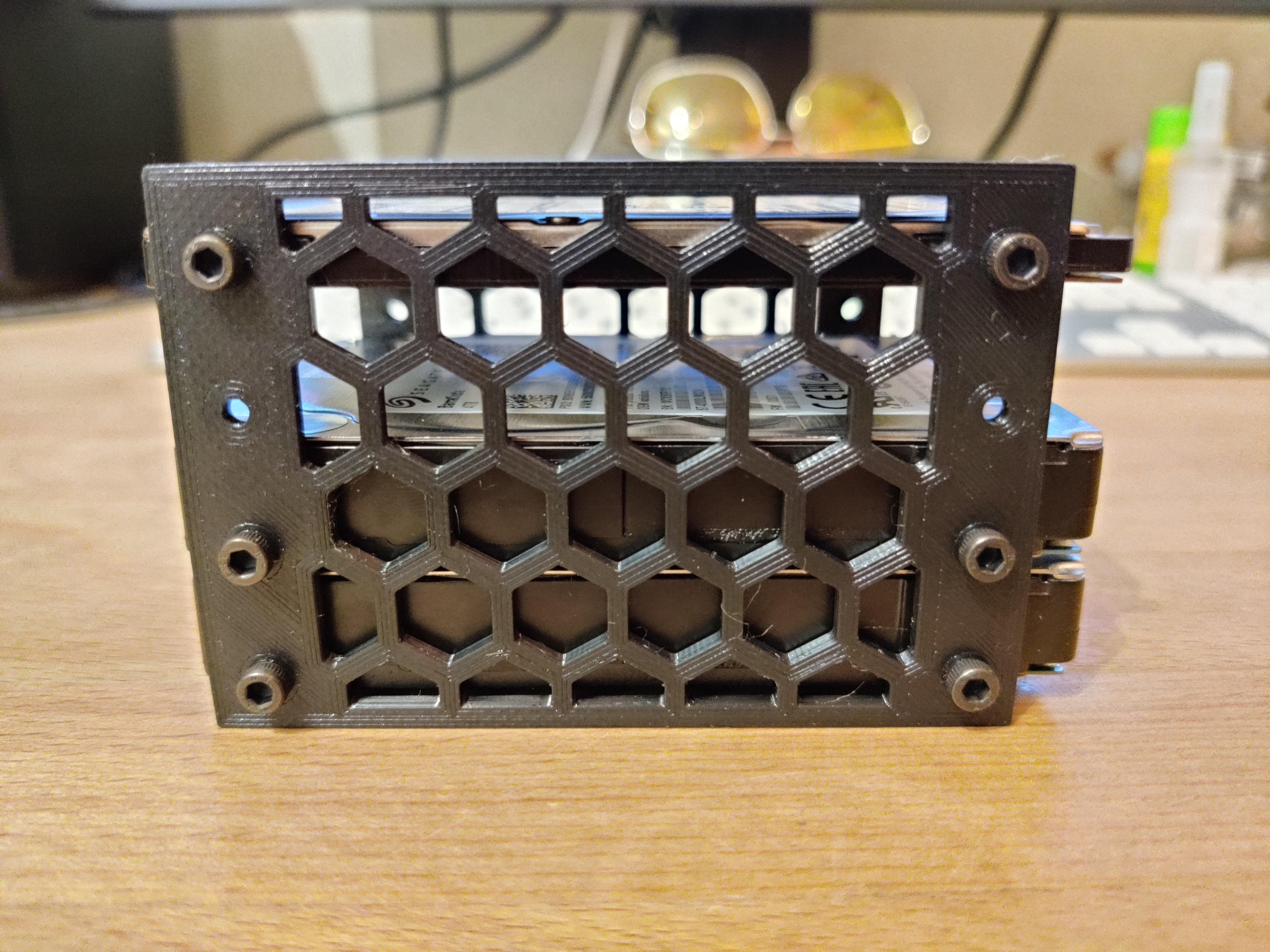

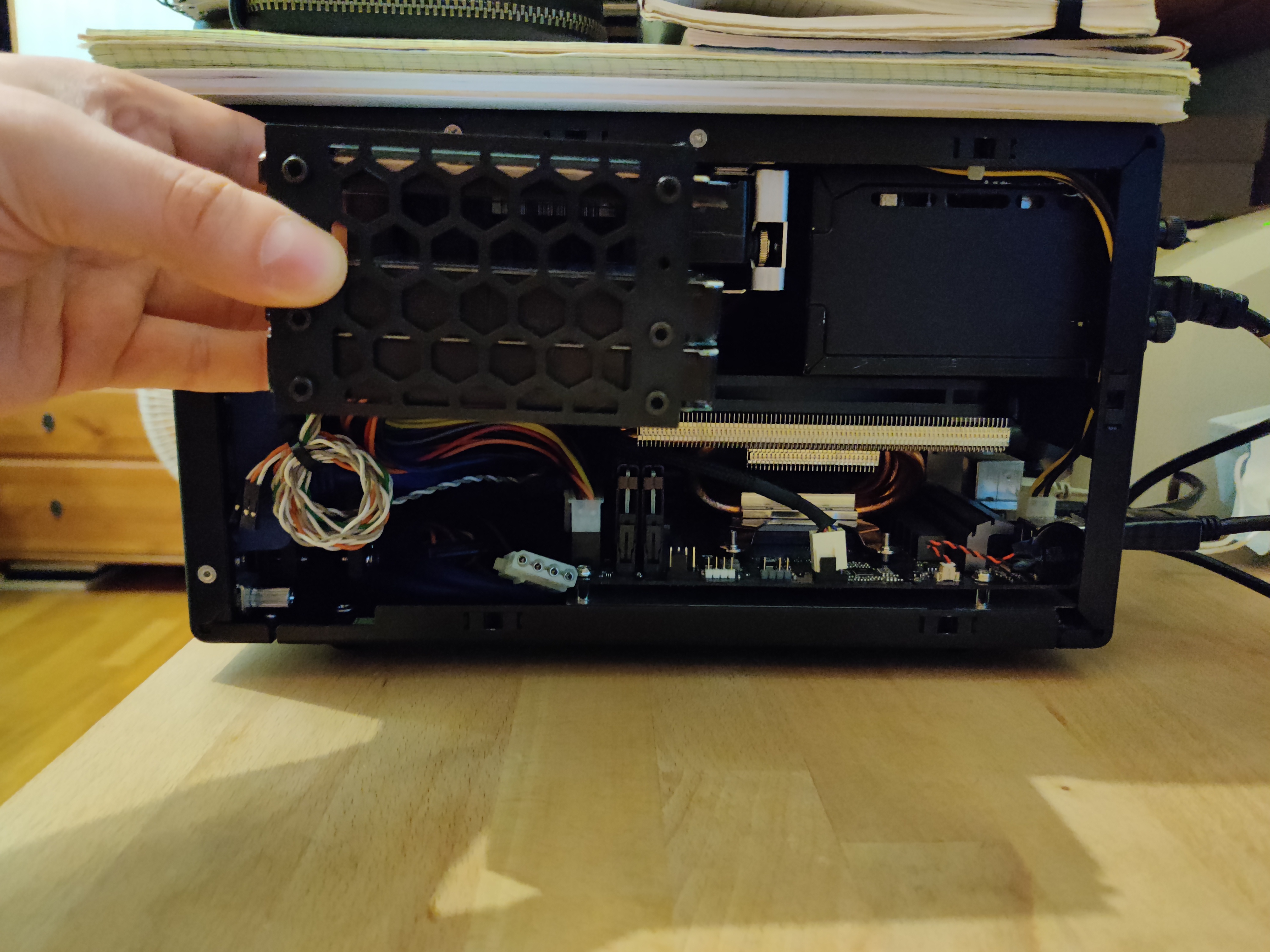

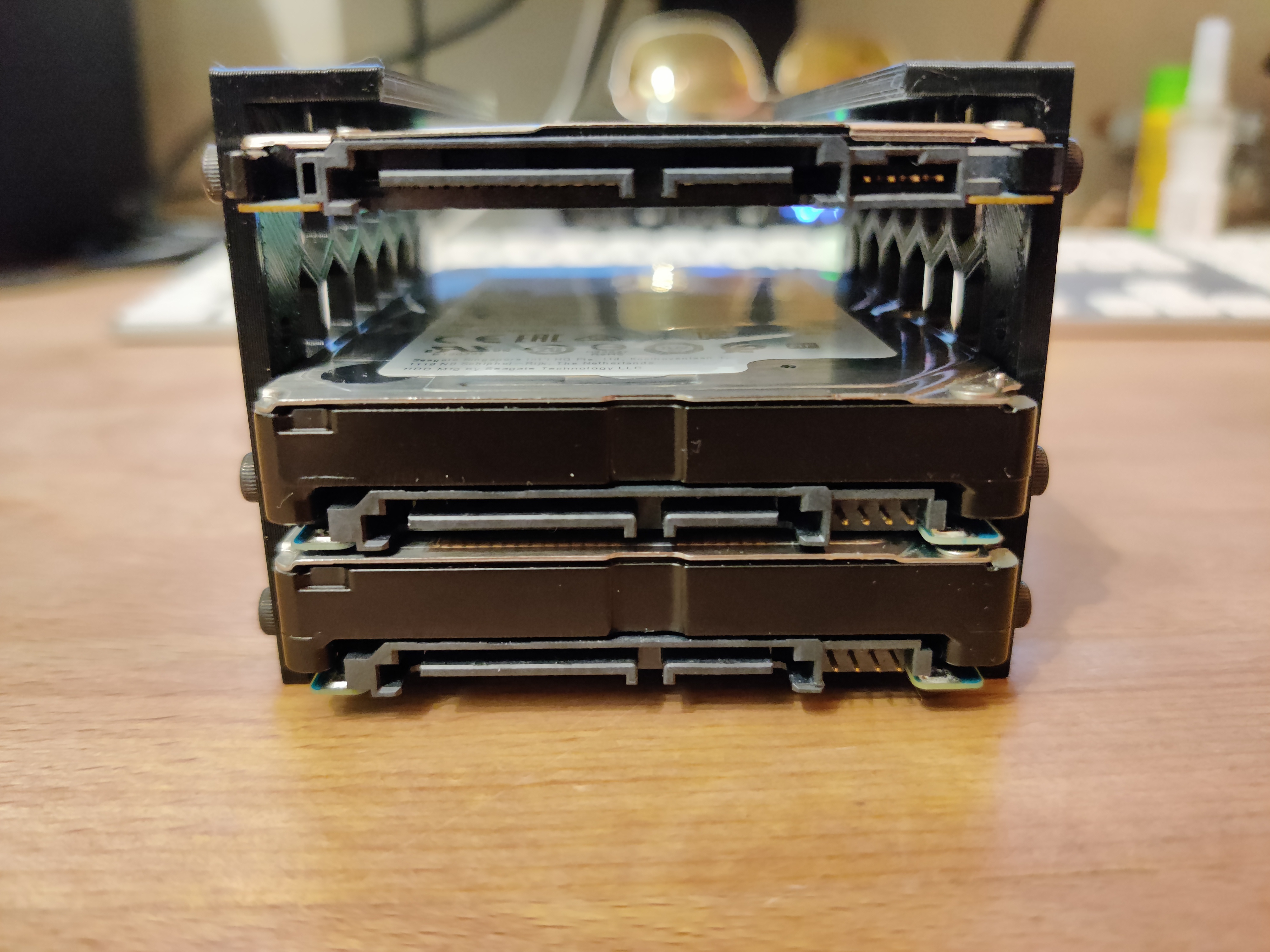

Взамен этого дела нарисовал во фьюжн360 почти что такую же рамку и две корзинки. Таким образом я хотел впихнуть в этот корпус две корзины под 7*2,5" HDD. После этого распечатал всё на 3D принтере. Одна корзина рассчитана на 4 привода толщиной до 12 мм. Вторая корзинка на 3 привода ещё большей толщины. Корзинки прикручены к рамке вдоль корпуса боками друг к дуруг. В данный момент там установлены не все приводы, которые планируются. Жду тонкие sata кабели с алика на 25см. И я допустил ошибку при моделировании монтажной рамки, к которой прикручиваются корзинки. Из-за чего они довольно близко стоят к БП, так что там мало места для проводов и кабелей блока питания. Надо будет переделать немного монтажную рамку, отодвинуть посадочные места немного ближе к вентилятору и укоротить в блоке питания провода, либо вообще заменить БП и заказать кастомные короткие кабели. Получилась довольно плотная компоновка. Фотки я потом скину, когда буду пересобирать комп с новыми кабелями.

Fitchew
Спасибо большое за такой подробный обзор. Безутешно пыталась найти в гугле по спекам инфу каких габаритов видеокарту оно поддерживает. Или никакую?

То есть родная корзина вмещает только 1х полноразмерный HDD? То есть если я хочу поставить таких 2 или 3, то мне надо искать человека с 3D-принтером?

А в чем прикол таких ножек? Они типа ездят на этих шариках?

Вот кстати, если подключать винты через внешнюю док-станцию как вы хотите, между ними потом можно будет создать зеркало-массив?

Зы. А что у вас на вашей первой фотке вверху? Над двумя 3,5 винтами? По толщине как 2,5 винт, но по ширине полностью встает вровень с 3,5. Да и разъемы идентичны... Или это переходники какие-то с 2,5 на 3,5?
