В этой теме выбираем и обсуждаем корпуса mini-ITX, как компактного форм-фактора (SFF), так и большего размера, а также специфические для таких систем вопросы совместимости комплектующих.

ПРАВИЛА КОНФЕРЕНЦИИ обязательны к исполнению.

Приветствуются отзывы, обзоры, фотоотчеты и комментарии о своих mini-ITX-сборках, которые могут помочь другим определиться с подбором комплектующих, доработками и прочим. Фотографии и видео помещайте под спойлер:
Перед тем, как задать вопрос, рекомендуется воспользоваться поиском по этой теме и вообще в Интернете.

Убедительная просьба не коверкать названия комплектующих, когда задаете вопросы и когда оставляете отзывы о своих сборках. Это нужно, чтобы поиском по теме можно было найти полезную информацию.

Обсуждение производительности, программных и аппаратных проблем, подбор конфигурации компьютера, обсуждение цен и доступности железа - в соответствующих ветках конференции. Не приветствуются пространные рассуждения о несправедливости окружающего мира и прочие философствования, отвлеченные от темы, а также использование темы в качестве чата. Также не приветствуется оверквотинг - цитирование сообщения, расположенного непосредственно перед ответом.

• SFF Master List - огромный список комплектующих для компактных систем: корпусов, кулеров, вентиляторов, оперативной памяти, видеокарт, материнских плат (включая подходящие mATX), блоков питания и т.п., с указанием характеристик, сортировкой и фильтрами. Просмотрите его перед тем, как задать вопрос.
• CaseEnd.com - каталог корпусов с фотографиями, размерами и прочими характеристиками.
• Reddit.com/r/sffpc/ - подраздел Reddit с компактными сборками. Можно найти сборки в интересующем корпусе, полистать фотографии для вдохновения.
• SmallFormFactor.net - сайт с обзорами железа и форумом, посвященным системам компактного форм-фактора.
  • What's on Taobao - фото и обсуждение китайских корпусов и других компонентов с Taobao.
• Готовые сборки на PCPartPicker.com - поможет решить вопросы вида "какой корпус купить", "влезет ли кулер, видеокарта" и т.п.
• Chiphell.com - китайский форум (подраздел о компьютерном железе), часто попадаются фотоотчеты о сборках в китайских же корпусах.

А сколько градусов это перегрев? Вроде в теме HDD писали что уже выше 40 нельзя...

Видюха? Ну да, мощная. Надо закладывать штук 270см по длине и два слота толщиной.

Жирноват, 17см по толщине, мне бы в 15 хотя бы уложиться

Так оно же, судя по картинкам, под 2,5 винты?

Окей, думаю, можно тогда попробовать ограничиться 12Tb и взять 2х6tb. Остальной объем доберу другими способами. Осталось понять, как эти 2х6tb расположить, чтоб не перегревались

Они тоже все по толщине не проходят, мне надо хотя бы с одной стороны "бруска" чтоб было не толще 15см. Сори что сразу не написал, не думал что упрётся в это. Те кейсы что сам смотрел, были все 12-14см по меньшей стороне.

к сож запрещает, т.к. надо не зависеть от наличия/отсутствия высокоскоростного интернета, когда из какой-либо точки понадобится доступ к файлам что дома лежат.

и много там Терабайт можно вместить в M.2, в адекватных ценах?

Вот этого и опасаюсь. Ещё смотрел fractal desing era itx, там похожий способ крепления диска, но выглядит как-то надёжней на вид.

Интересный вариант, спасибо.

В идеале да.
но лично я бы и не рассматривал варианты, когда диски будут греться сильнее.

Мм, вы хотите носить с собой 15 ТБ данных? И они все постоянно нужны? Да еще мощную видеокарту
Знаете, корпус сам по себе весит 5кг (даже мелкие) ну пусть 3кг, плюс винты на 3,5, плюс остальное железо (БП) - все это добро само по себе весить будет немало
тут жилет "разгрузка" или рюкзак надо походный. в любой одноручной сумке это таскать будет неудобно
в лучшем случае это будет типа


Мне кажется более реально - ноутбук, а диски подключать как внешние на локации
в ноутах некоторых уже по 2 m2 слота. 2тб NVME стоят порядка 15к. Цену на 4тб не уточнял, но можно нагуглить. Таким образом, нужно часто на "дисках" внутри ноута, остальное на внешних.
Внешние разумеется брать на 2,5 дюйма. Они меньше, они легче

(конечно, если заморочиться с DIY, можно приколхозить к стоковому корпусу крепления для 2.5 дисков)

Есть корпус Jonsbo V9 уже но выше NR200, но под mATX

Как видно на картинке, сюда внизу влезет куча дисков. Если использовать SFX БП, то можно "обойму" с дисками поднять, а под ней поставить еще 1 вентиль на впуск. А может нижние вентили и не нужны будут (если не самая топовая видюха) и тогда снизу можно спокойно закрепить 4 или более дисков 2,5

https://www.seagate.com/www-content/datasheets/pdfs/ironwolf-12tbDS1904-9-1707US-en_US.pdf - 70 градусов по даташиту

ресурс сильно снижается при таких температурах.

Так я ж поэтому и забеспокоился за перегрев. Но вон выше предлагают и выше 50 юзать...

да, да, да.

Я и собираюсь в рюкзаке.

Вообще не вариант. Тогда не решил бы собирать SFF, если б подходил ноут. Нужна взаимозаменяемость видюхи и компонентов. Да и не подключишь в ноутбук много Tb.

Но и Терабайт там меньше.

Он тоже чутка толстоват, мне же надо до 15см по меньшей стороне (как раз чтоб в рюкзак влазило)

Вот за это и боюсь. При 70 понятно что опасно, вопрос, как при 50 и т.п...

ну 60)

15 тб это всего то 3 таких диска
https://www.e-katalog.ru/SEAGATE-ST4000LM024.htm
Но дешевле брать по 4 тб (тогда надо 4, впрочем тут считать надо)

вопрос как всегда в цене

Будет бить по бедру, проверено. Носить с собой по большому счёту пара вариантов - компактная сборка, до 7-8 литров в руке, или то что больше то в рюкзаке.

я бы не советовал при 50 и выше использовать. Одно дело если бы это был старый ноутбук с диском небольшого объёма и отсутствием важных данных, ну а другое дело 15 тб.


Не реально, имхо. Мощная видеокарта с процессором в компактном корпусе вполне могут нормально жить при хорошей продуваемости, но при нагрузке на них температура воздуха внутри всё равно будет относительно высокой и харды не смогут нормально охлаждаться. Тем более у Вас довольно сильные ограничения по размерам.

На сам жёсткий диск крайне не желательно крепить вентилятор из-за возможных вибраций от него.

Оно было как в 3.5, так и в 2.5 исполнении. Штука редкая в силу возраста (2005-15 года), но иногда всплывает на авито\ebay. Есть аналоги у дипкула\прочих, но нужно считать габариты и расположение.


В адекватной цене, на мой всзгляд, 19к за 2тб м.2. Иногда встречаются 4тб в m.2, но ценник больше, чем в 2.5 ssd исполнении


Я про то и говорил ,что в вагонной компоновке внизу будет место под диски, но все это в ущерб охлаждению.


DIY. Рынок много не предложит, будут компромиссы. Чаще всего длинна vga vs hdd
Короче, это все уже сводится в оксюморон - и sff, и vga теплая, и 16тб, и чтобы из коробки без доработок\компромиссов

Отойду немного от последней тенденции на кейсы с flex бп и igpu)

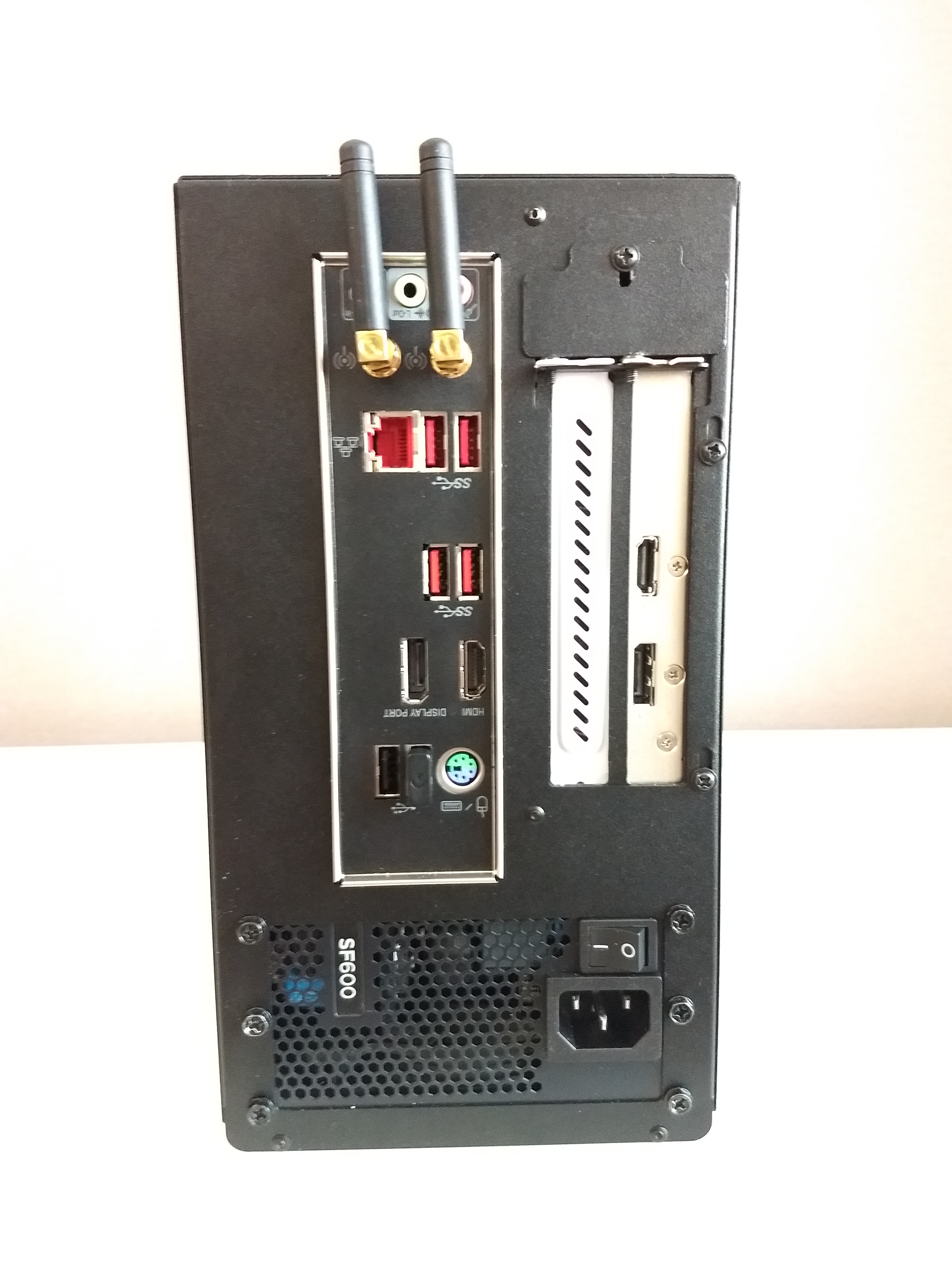

D19pro 6,1 л. Материал - сталь.

Вся инфа по размерам самого кейса и комплектующих по ссылке магазина где брал:

Основное: кулер цпу до 64 мм, вк одно-двухслотовая до 188 мм в длину, 44 мм в толщину. SFX бп. Доп. места для корпусных вентиляторов нет. Есть место для двух sata 2.5.

Ожидал худшего, но к удивлению, качество корпуса, на мой взгляд, более чем нормальное. Покраска защитит себя от мелких царапин, с сильными, конечно, ей не справиться. Боковые стенки тонковаты, но в пределах нормы: прогибаются при нажатии, но не фольга. Они же единственные съемные элементы корпуса на винтах. Снимал уже с десяток раз, все хорошо раскручивается и закручивается. Все остальные части корпуса на заклепках. Это сборке не мешает, все что надо досягаемо, и пальцы выкручивать не надо. Ну почти. Каркас монолитный, не сгибается. Перфорация сделана грубовато, зато практично: много отверстий для выхода горячего воздуха. На передней стороне только кнопка включения, портов на корпусе нет. Для двухслотовой вк нужен спец. райзер (есть в комплекте с корпусом), не каждый сюда подойдет. В общем и целом - достойно, не уровень NR200, но за свою стоимость лучший из тех немногих кейсов в которые можно запихнуть все вышеуказанное.

Собрал в нем систему для офиса, серфинга, мультимедии, 1с и не новых игр:

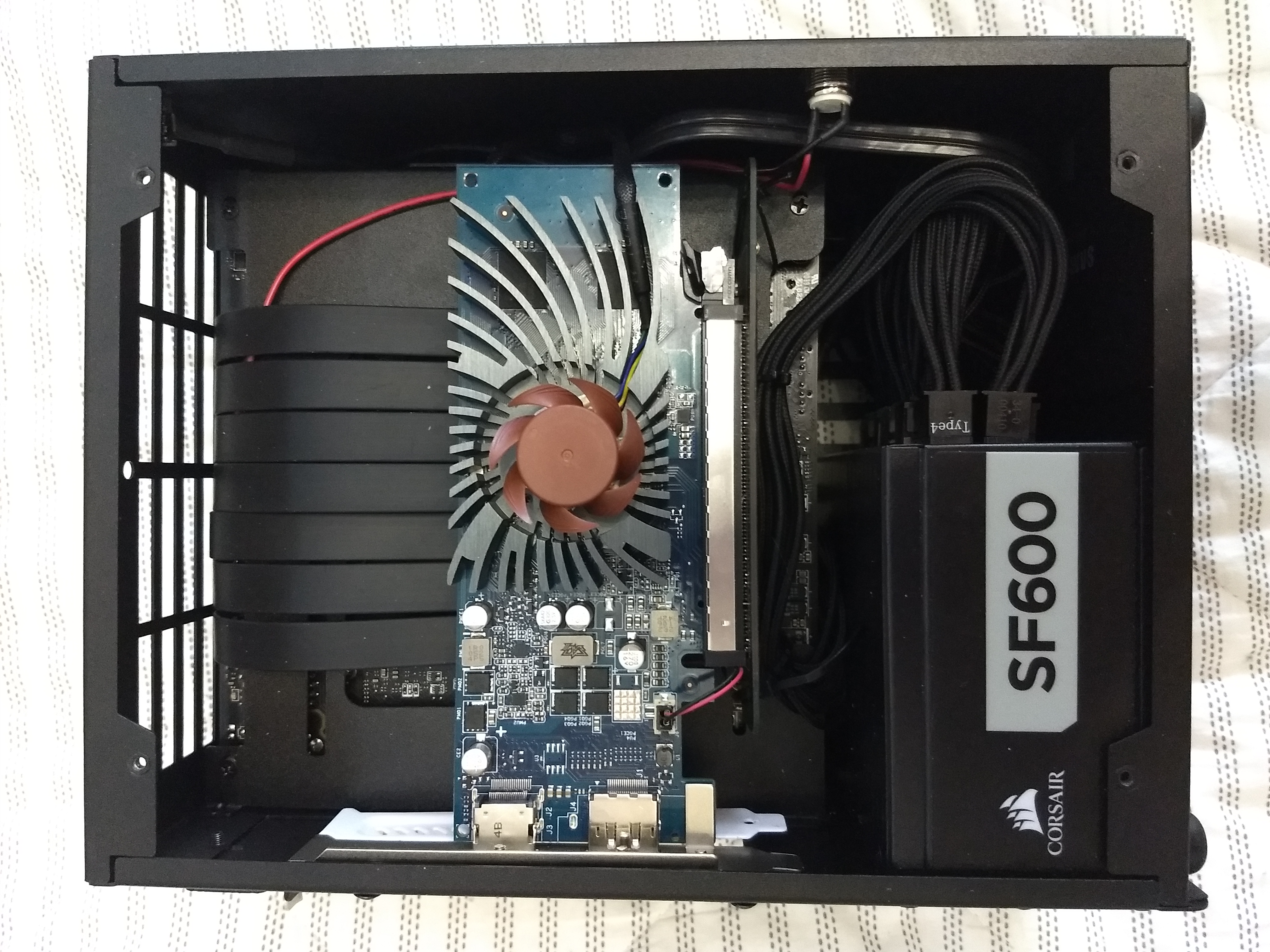

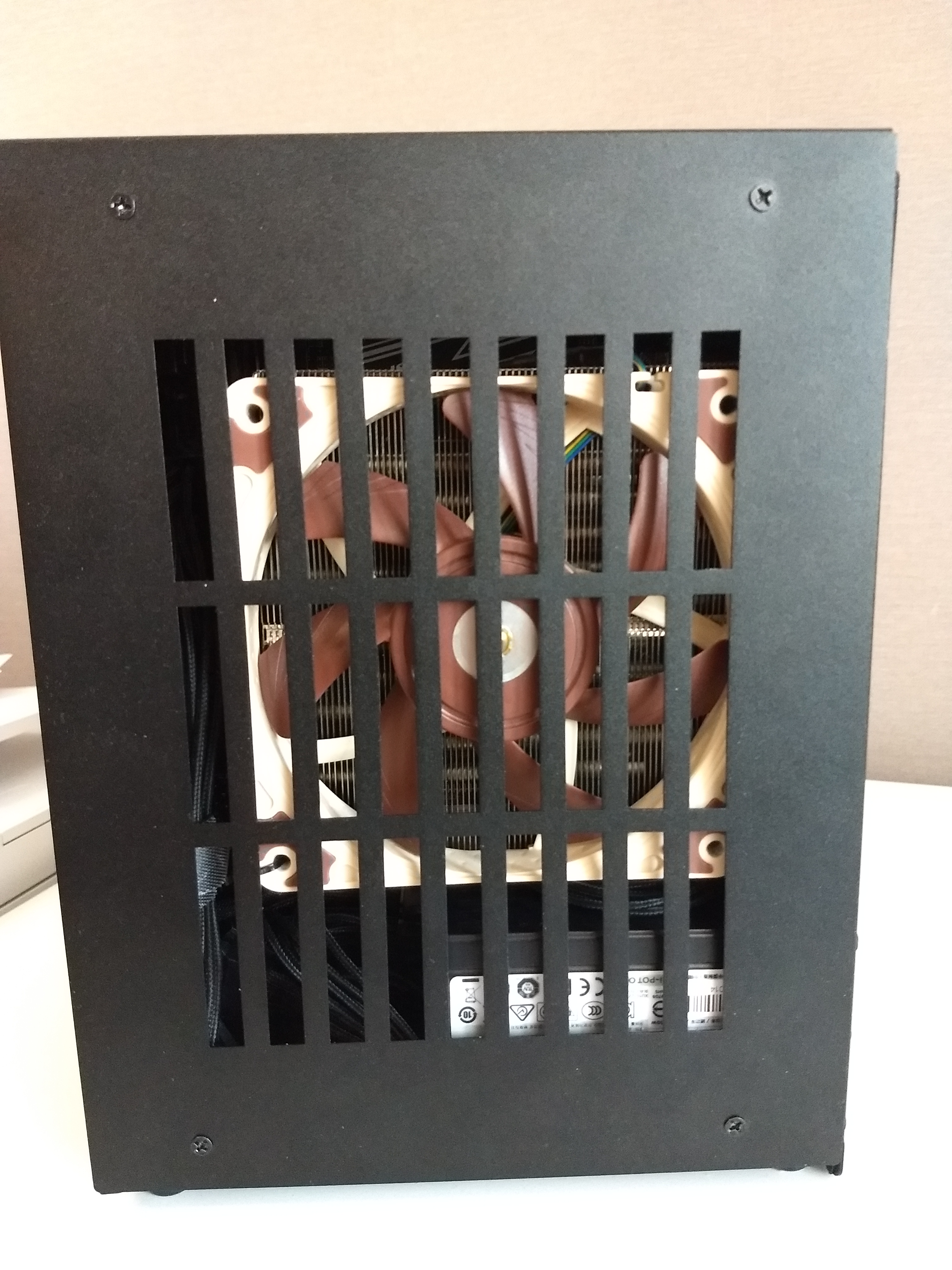

Msi b450i, ryzen 2600, однослотовая вк asus gt1030 noctua mod (удивила меня производительность этого кусочка текстолита в хорошем смысле), ddr4 3600, sf600, ssd evo 860. Кулер - scythe big shuriken 2 rev.b с Noctua NF-A12x15 (высота -63 мм) (переехал из node202, где отлично себя зарекомендовал). По итогу: температура проца не более 65 град. в играх, стресс-тест не более 70. Вк не более 64 град. в 3д играх. ВРМ до 55 прогревается, ssd до 45 град. Да, комплектующие слабенькие и потому холодные, но запихнуть все это дело в малолитражку с акриловыми стенками и даже 1030 будет доходить до 80 гр., vrm и pch тоже будет не сладко. Но самое главное: тишина, в любом режиме работы, для меня очень важный фактор. Вес в сборе 3,4 кг.

Промониторил на предмет альтернативы комплектующих с работой без перегрева и допустимым уровнем шума:
CPU: абсолютно точно ryzen 3600, 3700x без smt (пробовал в node 202, со стресс тестами справляется). Возможно что-то из ryzen 4000, 5000. TDP на некоторых указан 65 вт, но все знают что это бумажный показатель.

GPU: GTX 1650 palit gp , со снятием кожуха и установки 2х noctua nf a9x14. TDP всего 75 вт.
GTX 1660 palit stormx, тоже с ноктуа мод. Но тут TDP уже 120 вт. В теории должна работать с приемлемыми температурами без звука самолета идущего на взлет.

Либо поставить проц с IGPU а вместо дискретной видяшки вмонтировать дискретный звук.

В рюкзаке помещается нормально, за плечами почти не ощущается. Самое то для поездок.

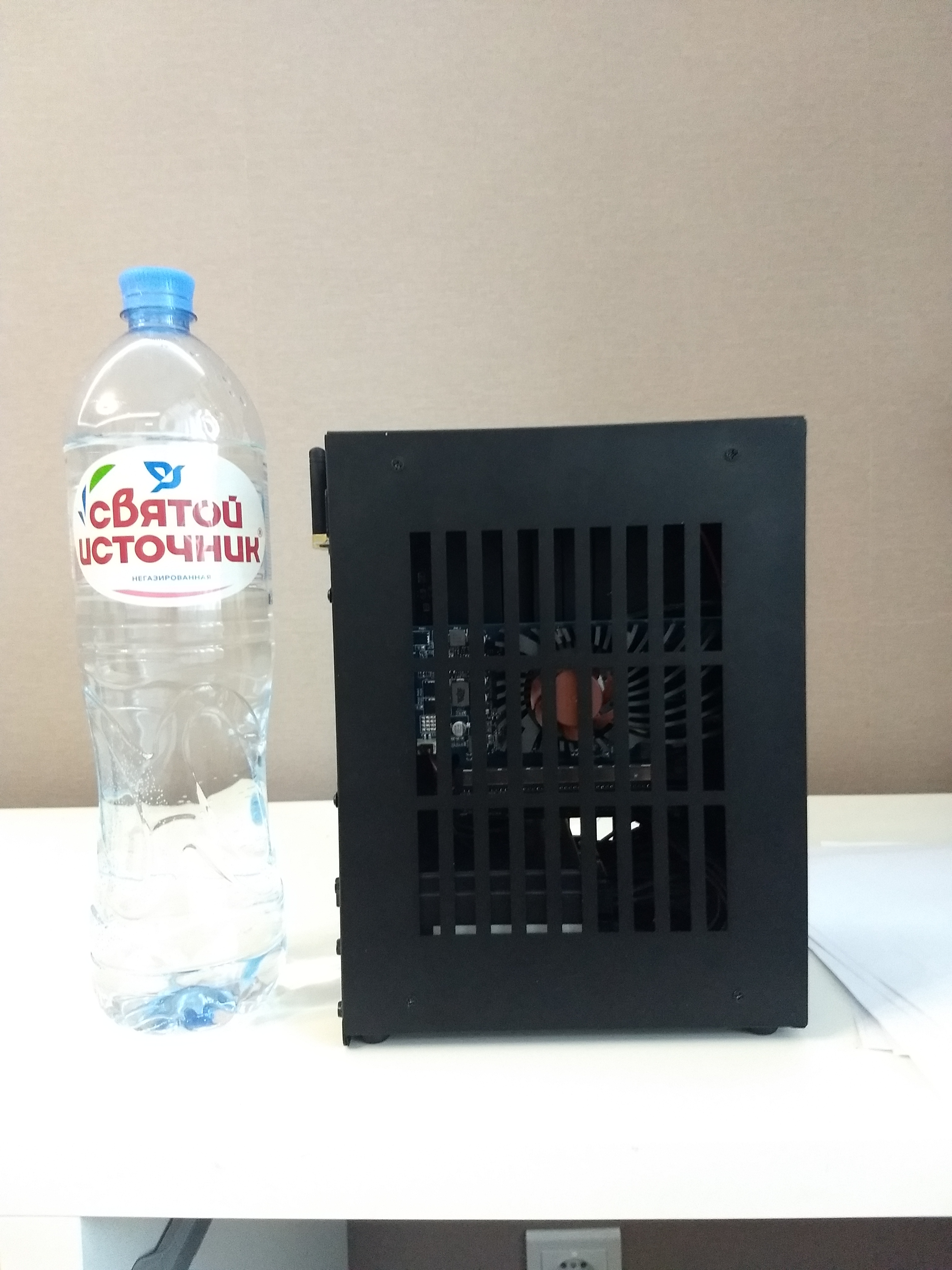

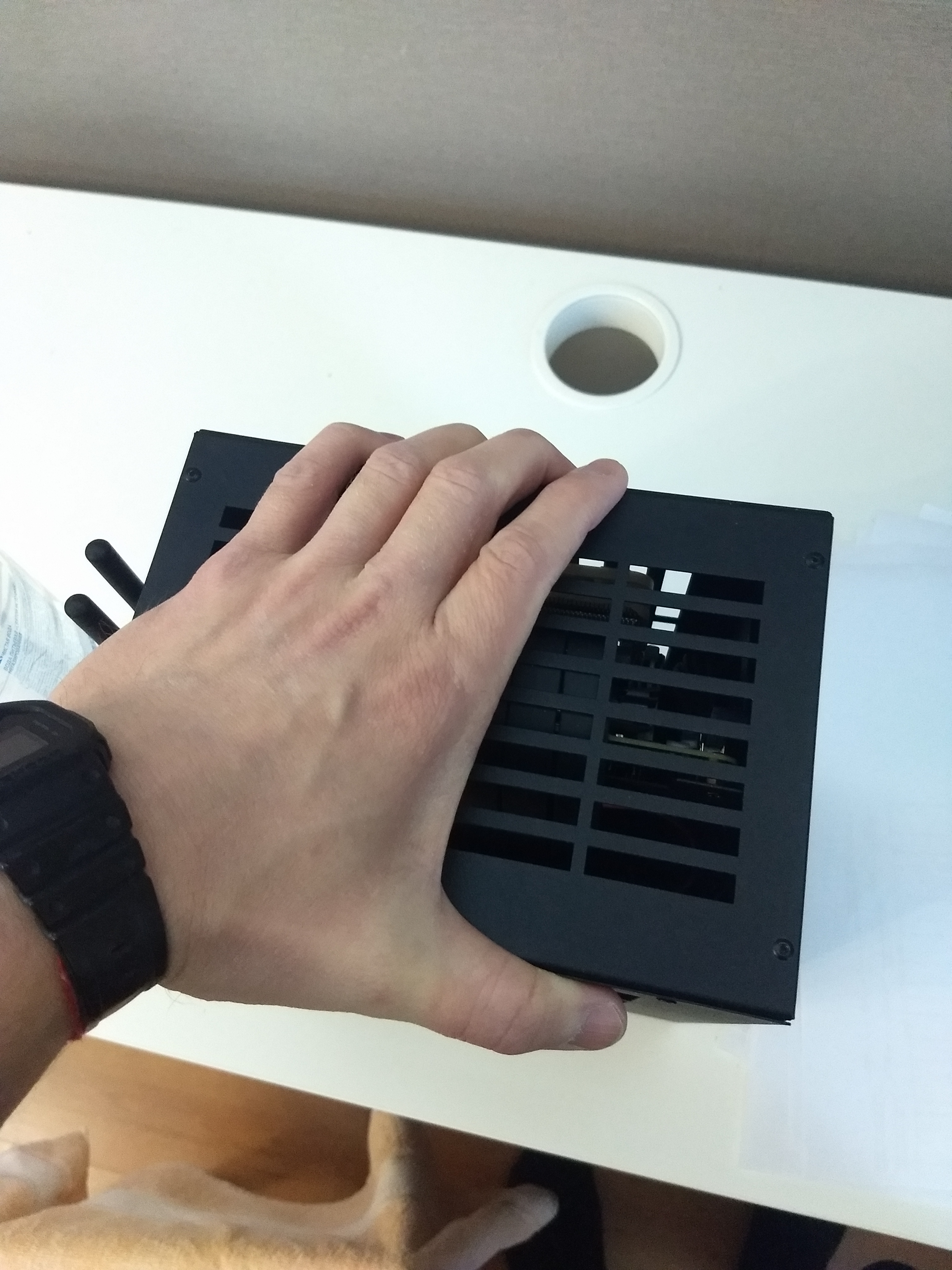

Фото сделал наскоряк, качество не очень, бутыль 1.5 литра. Одной рукой поднять перевернуть совсем не сложно. Для лучшего понимания размеров есть видео со сборками на китайском видеосервисе билибили.

Прикольный кирпичик (тут паримся, сколько надо вентиляторов, чтобы открутить лампочку, а тут просто коробка для рассады и норм
А нет похожих, но c перламутровыми пуговицами без переноса видюхи. Чисто под встройку и с SFX БП? Те, что находил на Али, были под флекс-БП (одноюнитовые, серверные)

Спасибо, интересный вариант. Но как у вас получилось "всего 3"? Там же по 4Tb диск, соответственно это будет только 12Tb?

И вроде бы я читал что 2,5 диски с такими объемами как 4Tb - являются менее надежными. Есть такое?

Вот вот, поэтому я и задал вопрос, какая обычно темпа у них в таких корпусах под нагрузкой?

И да, с 40 до 50 если темпа то это норм или не норм?

1. какой эффект этой коробочки? Антивибро, антизвук, или антитемпа?
2. Как эту коробочку всунуть-то и в какой корпус? Если 3.5 винт будет в ней, то он же станет ещё толще?

Я готов. Если подскажете, какой корпус брать за основу и что в нём крутить.

Видеокарта уже приобретена, поэтому 26см по-любому будут заняты. В связи со спецификой работы, видео практически все время занимается обсчетом, либо рендерингом видео, ну и иногда необходимо положить комп в рюкзак и поехать в командировку, чтоб сделать ролик с места событий, поэтому 15см по меньшей стороне, чтоб влезло в рюкзак. Я понимаю, что требования достаточно щекотливые, но для меня это реальность с которой требуется мириться и как-то обеспечивать. На данный момент последние 2 командировки просто возил ITX-комплектующие отдельно в пакетах и 3,5 винты отдельно. Всё это на месте подключалось в какие-то коробки и вот таким неудобным безобразием работало без корпуса. Всё это конечно дико неудобно и небезопасно, поэтому и хочу корпус + по возможности по максимуму Терабайт туда засунуть. Подскажите плз как это реализовать чтоб работало и не перегревалось. Если нельзя все 15tb то пусть хоть сколько можно, остальное может тогда внешними способами как-то подключать.

кидал же выше, до 60 норм)

Выше Eufori писал что и 50 это плохо... кому верить

Cyborg101 я выложил ссылку на даташит, где сказано, что работа допускается до 70 градусов
но это приведет к повышенному износу, и ниже есть приписка, где говорится, что превышать 60 градусов не рекомендуется
собственно, можете на нужный диск попытаться найти также полные спеки, там все указывается

Evil_Side, этим спекам можно доверять? Это не маркетинговая уловка? Карочь могу со спокойной душой жить на 58-59 и не париться?

а словам, не подкрепленным ничем, таких ноунеймов как я или Eufori можно доверять?
есть спеки с сайта производителя, а реальный тест никто не проводил и не проведет, потому что это год или больше, и нужна контролируемая среда...
WD так же указывает рабочие температуры до 60 градусов, что для 2.5, что для энтерпрайз линейки
https://documents.westerndigital.com/co ... ta-hdd.pdf
https://documents.westerndigital.com/co ... ld-hdd.pdf

Не нужны они - в стандартный рэк не влезают, по-факту просто сунули еще 2 блина в нестандартный корпус и получили 2.5 по всем габаритам, кроме толщины.% брака тоже, не малый.


1.Все из перечисленных. По-факту это 800грамовый короб-радиатор.
2.Изначально она в 5.25 сувалась. Так что hdd наберет размер по всем сторонам. Фиксацию к рандомному месту на днище придется колхозить (изначально там все под 5.25)
Пример решения для 2.5, справедливо и для 3.5



Сложный вопрос, я свои варианты накидывал уже. Без колхоза не обойдется. Хочется эксперимента - покупается любой корпус matx за 1.5 рубля + дремель + solidworks\аналоги под прототипирование.
