D.Lans а на боковуху фан вообще никак не прикрутить? судя по фото отверстия довольно крупные и частые. если на силиконовые гвозди крепить, то не обязательно, чтобы отверстия совпадали точь в точь, да и двух по диагонали будет достаточно. Ну на крайняк на двухсторонний скотч пришлепнуть)
У меня обдув матери и памяти решается топ флоу куллером, но тут опять проц в нагрузке дает прикурить.

ATI I
была такая идея, но во-первых сетка не то что бы крупная, поток воздуха будет достаточно плачевный. Ещё я думал положить пару вентиляторов тупо под корпус, на какие-нибудь проставки, чтобы дули в отверстия снизу. Но потом сказал себе: "воу-воу, так, стоп". Ведь вся суть SFF сборок - в эстетике. А тут мы подкладываем вентили, с одной стороны корпуса силиконовые гвозди втыкаем, другая стенка вообще снята, ещё до кучи комнатный вентилятор в неё направим для обдува. Ну, блин, смысла во всём этом нету Проще либо собирать в ITX ультра-холодное железо (грубо говоря 12400 с воздушным охладом, который бы обдувал всё вокруг, DDR5 в стоке 4800 на низком напряге, Sata SSD вместо NVME), а для мощного железа лучше взять продуваемый корпус покрупнее. И будет там пусть и другая, не компактная, но тоже эстетика.

D.Lans да на вид вполне себе нормальная сетка, я бы попробовал на твоем месте, прежде чем бежать за новым корпусом, ничего не теряешь, но твое дело конечно.
когда собирал новую пеку, сам смотрел на этот корпус, но в итоге выбрал nr200. все таки он более универсальный и просторный.

ATI I
Тоже смотрел его, но отказался из-за отсутствия штатной установки СВО

D.Lans вода ставится на бок


хотя кто-то умудряется и на вверх заколхозить

D.Lans , по памяти температура нормальная. чипсет, надо полагать, греется по нескольким причинам: находится под бутербродом с горячими ссд; нет нормального обдува по первой причине и самому расположению в нижней части корпуса.
как вариант - попробовать просто поставить маленький вентилятор в зону чипсета/ссд на вдув/выдув.
какие температуры ссд, кстати? и где расположены?

antoxa48
стоят 2 SSD Samsung 980 PRO. В 1 и 3 слотах. 1 - линии от процессора, с передней части платы, 3 - линии от чипсета, с задней части платы. На заднем стоит радиатор.
Температура первого доходит до 57, второго - до 70.

Пробовал также дополнительно втыкать SSD во второй слот, который контачит непосредственно с чипсетом, но тогда температура чипсета уже в BIOS сразу 75. Вынимаешь - температура сразу падает на 20 градусов до 55, это опять же в BIOS. В системе в простое - те же 70.


В этом "просто" и заключено самое сложное - как его крепить? У меня нет инженерной фантазии.

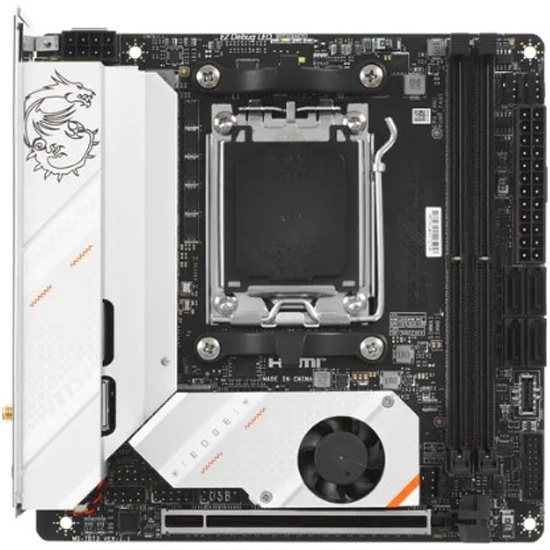

p.s. Кстати AMD версия Edge платы имеет мини-вентиль на зоне чипсета. А вот Intel версия почему-то нет.

D.Lans
Можно еще попробовать вместо штатного радиатора на SSD поставить что-нибудь вроде такого. Только по высоте примерить чтобы влез.

Вот, сделал для вас пример, стенка от вашего кейса если что. Единственное стоит подложить прокладки чтоб вентиль не вплотную был.

для начала надо найти причину, а уже потом думать что и как. просто положить, чтобы дул)
второй ссд пробовали вынимать, смотреть температуры чипсета?

Это бесполезная поделка невесть для чего. Чтобы заставить ее работать, нужно крепление разрабатывать, а комплектная пластинка с болтиками и терможвачкой ни на что не годятся.

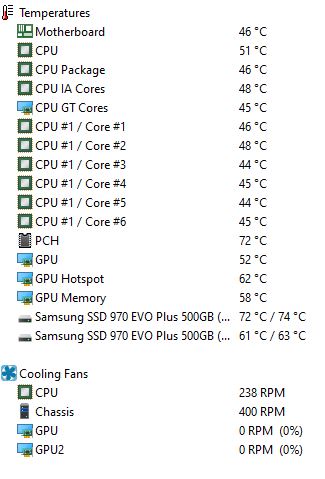

Как говорится, смотрите профиль и картинки. Но очень прохладно не будет, см. состояние покоя ниже.

Не согласен. Да, под некоторые SSD желательно подбирать термопрокладки по толщине (те же самсунги). Но в целом охлаждает куда лучше чем простая пластина из хз какого материала.
И термопрокладки в комплекте куда лучше тем те что в комплекте с МП.

Warl0ck

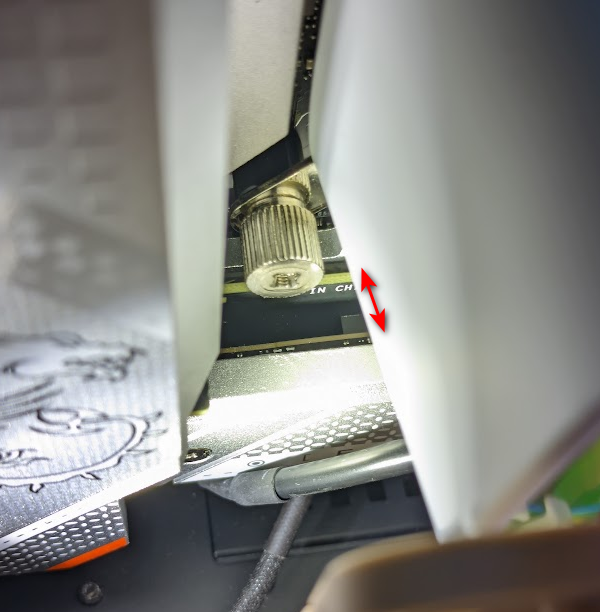

на на заднем SSD по дефолту не было радика, поставил Jonsbo M2-3. Выше там не влезет, ибо от матери до видюхи где-то 1 см места, вдобавок между ними проходит шлейф райзера.


Спасибо, смотреться будет не оч, так что для постоянного решения едва ли годится, разве что в качестве эксперимента попробовать.


Неа.

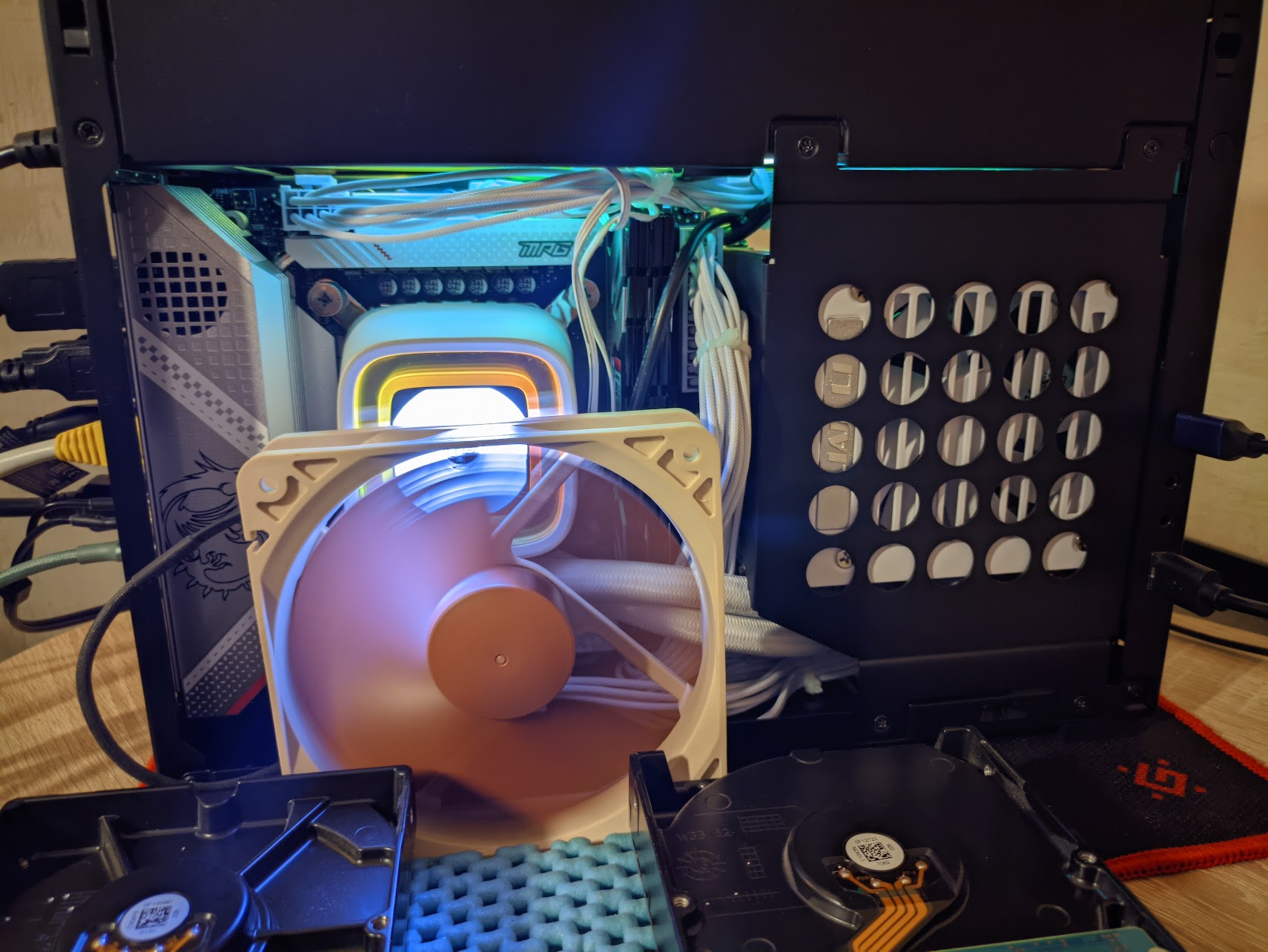

Но сейчас провёл эксперимент: подставил вентилятор Noctua NF-P12 PWM к материнке, на 100% скорости. Поиграл в игры.

Максимальная температура чипсета без вентиля: 87 градусов. С ним: 67. После выхода из игры быстро падает до 51.
Максимальная температура памяти без вентиля: 64 градуса. С ним: 47.8. После выхода из игры быстро падает до 31.

Вот так вообще шикарно. Воткнуть бы пару таких вентилей непосредственно под материнку или на боковую стенку и я был бы счастлив. Мелких вентилей, чтобы попробовать с ними, у меня нет.

Я про основной SSD, не тот что с обратной стороны МП. С обратки часто вообще никакой радик не лезет.
Собирал в этом кейсе, знаю что и как.

Так и есть, хотя по факту смотрится норм) Но это для примера было, вариантов на самом деле множество, тут главное определится с размером и положением (чтобы влезло и был толк), а дальше - дело техники.
Но проверять надо именно в корпусе, с закрытыми крышками и т.п. Иначе смысла мало.

В вашем эксперименте подвох том что крышки нет, с ней (если даже предположить что вентиль этот войдет) поток воздуха смело делите на 2 (это еще оптимистичный сценарий). И шума тоже добавится, на 100% даже хваленая нокта будет реветь.

Warl0ck

Этот SSD крепится на отдельный кусок текстолита, между ними и радиатором чипсета - воздушная прослойка. Они соединяются только через коннектор, не думаю что через него передаётся много тепла.


Вентиль 120 внутрь точно не влезет, поэтому с ним и закрытой крышкой не проверить.

раз, два.
либо менять корпус на более большой=продуваемый. sff - всегда компромиссы.

без прокладок даже медная болванка не будет охлаждать. Брал на али 16W/mk 1.5мм вместо старых, переживал чтоб тонкими не были, но вроде нормально зашли, все температуры на 3-5 градусов упали. У меня два ссд под одним радиатором, на заднюю стенку цеплять ссд как-то не хотелось бы из-за невозможности его хоть как то охладить.

читая вас тоже надумал прикупить пару вертушек 40мм для эксперимента, будет толк/не будет и как все это будет работать, хотя жалоб нет вроде на температуры. но тут встал вопрос каких именно, хотя вариантов и не много. судя по всему надо брать ARCTIC S4028-6K 40mm за 700р в онлайнтрейде ? и раз уж такое дело, то решил взять сфф кулер на случай если вдруг неожиданно помрет помпа на воде, чтобы не остаться без пк на время. тут среди всех термалрайтов, которые судя по реддит оч популярны для сфф, я предпочитаю фирму крайориг, т.к был когда то их R1 кулер и он был оч хорош и качественнен. поэтому выбирая между Cryorig C7 графеном (черный) и медью(золотистый) что взять ? по спекам графен на 10 ват лучше, стоят одинаково, цена хорошая.

Учтите что он 28мм в толщину.

Разница в пределах погрешности между ними, я бы черный взял из-за внешнего вида. Учтите что штатный вентиль довольно шумный.
И если честно я не очень понимаю смысла брать по-сути резервный кулер за 4К, за 5K уже приличная 240я вода. Если прям хочется резервный воздух - в 2раза дешевле IS-47-XT. Да, возможно чуть уступит криоригу, но обоих по-хорошему маловато для вашего проца.

Warl0ck спасибо за инфу ! учту

На боковую крышку вентилятор установите, прямо напротив чипсета. Можно прикрепить так, чтобы снаружи не было видно ничего. На клей двухкомпонентный или еще что. Думаю проблемы не будет с этим. Размер сетки хороший, в конце концов у вас видеокартка с противоположной стороноы как то обдувается
