Попала ко мне в руки интересная карточка на GF116. Чипов памяти шесть, суммарный объём памяти - гигабайт. Т.е. это в каком-то виде 550Ti. А интересно в ней вот что:

1. Карта с завода была с плохим BIOS. Т.е. из коробки были артефакты и не ставился драйвер.
2. Карта имеет "богатую" PCB с местом под две микросхемы ПЗУ и джампером NORMAL/TURBO (распаяна только одна микросхема), явно выведенные на край платы клеммы замера напряжения GPU и VRAM и некоторые другие атрибуты дорогой карты.

Пока подбор дал половину результата. Этот образ позволяет карте запуститься без артефактов и пройти несложные тесты, но диагностические утилиты рапортуют о гигабайте памяти и 128bit шине, в то время как фактически шина 192bit. При тестировании выйти на потребление памяти выше 512MB не вышло.

А теперь, собственно вопрос! А можно на техповерапе как-то сортировать биос по ширине шины или хотя бы узнать её, ширину тобишь? А то на страницах типа этой https://www.techpowerup.com/vgabios/208487/208487 (для не верифицированных загрузок) такой информации нет.

https://ideafix.name/?p=4057 есть идеи?

Ну раз пыль была, скорее всё же артефакты появились уже во время пользования, какой то чип битый, потому и урезка объёма помогла.

Коллеги, где-то был мануал о том, что если заменить одну хекс последовательность на другую в BIOS сабжевых карт, объём памяти уменьшается с 4GB до 1GB. Помню, сам делал перепост ссылки на данный способ, а найти теперь не могу... не напомните?

Ну чо, третий сорт - не брак!

https://ideafix.name/?p=4057 (можно читать с конца)

Итак, дано:
1. Запускающийся без артефактов, но падающий при использовании более 512MB памяти BIOS — одна штука
2. BIOS той же версии от карты на 512MB, но запускающийся с артефактами — ода штука
3. Не настоящий сварщик — одна штука

Далее всё было достаточно тупо… т.к. во-первых, опыта подобного у меня не было, а во-вторых, хотелось всё сделать стандартными инструментами. Для редактирования BIOS я взял Notepad++ с двумя плагинами: Compare и HEX-Editor. Плагины эти, к слову, оказались не совместимы между собой, поэтому для итоговой правки пришлось использовать еще один редактор — HxD. Помимо этого использовался NIBITOR последней версии.

Посредством плагина Compare была проведена сверка двух файлов, потом, можно еще в обычном редакторе выделить различающийся код и переключиться в HEX режим...

А вот копировал и вставлял я уже в HxD. Благо, в моём случае заменялись куски равного размера. NotePad++ от чего-то падал при копировании большого (килобайта три) куска HEX последовательности и попытке её вставки.

Последним шагом была сверка чексумм, её я делал посредством NIBITOR, т.е. просто открывал отредактированный образ, видел желтую «лампочку» и сохранял образ. При повторном открытии «лампочка» была зеленой — NIBITOR пересчитывл чексумму. Совершенно не понимая смысла я последовательно подменял в BIOS из первого пункта (читай, с 1024MB памяти) отличающиеся кусочки из BIOS из второго пункта. Нужный мне кусок оказался между 00006670 и 00006b10. Да, это не круто, более того, это тупо. Но, китайцы умеют редактировать BIOS для Fermi, а европейцы нет.

Чтобы не переформатировать текст с картинками - публикую и здесь описанный мой опыт по китай-карте http://forum.ixbt.com/topic.cgi?id=10:61680:488#488 Думаю многим будет полезен. Карты такие вижу чаще других

https://ideafix.name/?page_id=4311

+ одна карточка с подобранным BIOS, ну и все карты на одной странице.

Здравствуйте.Уважаемые форумчане.Может кто поможет..Моя хорошая знакомая приобрела на али явную подделку:
под видом GeForce GTX 1050 Ti.Отображает на экране загрузки:
GeForce GTX 1050 Ti BIOS V3447
BIOS V3447
70.06.1F.00.01
CF106 Board-10600011
Она смогла даже самостоятельно её установить.Тут и начались проблемы.При заявленных
4Gb,реально судя по количеству и типу чипов памяти( 4XHynix H5GQ1H24AFR T0C 1024 MB)
1Gb.Или 512 гигабайт?, набран четырьмя микросхемами Hynix Р5GQ1H24AFR T0C. Все чипы
распаяны на лицевой стороне, на обратной стороне платы нет.На чипе все затерто даже под
лупой следов не видно.Срисовываем версию BIOS-(70.06.1F.00.01).
МVIDEO
IBM VGA Compatible
N11/18/19
NVIDIA GeForce GTX 1050 Ti BIOS V3447
Version 70.06.1F.00.01
Copyright (C) 1996-2010 NVIDIA Corp
GF106 Board - 10600011 Chip Rev
GF106 Board - 10600011 , это GTS 450? Походит на:Zotac GTS 450 1024 MB.Два варианта:
https://www.techpowerup.com/vgabios/?di ... -19DA-1184
Zotac GTS 450 1024 MB 2010-11-17 00:00:00(70.06.1F.00.01)PCI-E 810 / 902 GDDR5
Zotac GTS 450 1024 MB 2010-10-18 00:00:00(70.06.1F.00.01)PCI-E 875 / 1000 GDDR5
GF106, семейство GeForce GTS 450.В браузерах сыплет артефактами . Помогает только
выключение аппаратного ускорения.Система постоянно теряет связь в видеокартой , как
следствие , периодический черный экран . Тоже самое в играх и в видео.При попытке прошить
флешку BIOS(PM25LV512)с помощью WizardProg87-Ошибка!Адрес кода:0X000000 Значение
буф:0X55 Данн: ИС:0X00(верификация)PM25LV512 - это "3.0 Volt-only, Serial Flash Memory
With 25 MHZ Spi Bus Interface".Программатор эту серию точно поддерживает.Не понятно-
размер дампа 59Kb(.rom),размер предполагаемого подходящего 59Kb.Дамп сохранённый
WizardProg-64Kb(.bin).Программирую с отключенной верификацией.После проверки старая версия
прошивки опять на месте.Мёртвая флеш?Вообще компоновка платы очень похожа на
Sunflower GeForce GTS 450 с 512МБ видеопамяти.(http://www.u-sm.ru/index.php/obzoryi-i-
stati/ultra-korotkiy-obzor-videokartyi-sunflower-geforce-gts-450-s-512mb-videopamyati.html).
Приложу пожалуй дампVIDEOBIOSдамп GPU-Z.И вид слегка препарированного франкейштейна..

Перепробовал уже штук 13 версии (70.06.1F.00.01).И терзают меня сомнения.У всех карт с версией (70.06.1F.00.01)-Набор внешних интерфейсов-Connectors(1x DVI-I,2x DVI-I).На моём франкенштейне набор другой характерный для карт с VBIOS (70.06.1F.00.00)-(1x DVI-I,1x HDMI,1x VGA).Изменил методику.Утилита nvflash срабатывает крайне нестабильно.Сделал переходник с двумя четырёх пиновыми разъёмами из кабеля-удлинителя для CD и просто перемещаю колодку-зажим с микросхемой VBIOS с карты до программатора и обратно.С прищепкой WizardProg87 работать не может мешает обвязка микросхемы BIOSа. Увы но пока с большинством прошивок просто нет инициации видеокарты при запуске.Терзаю её на материнке-MSI H61M-E33(B3),В BIOS Установлен первичный видеоадаптер-PCI-E,Режим мультимонитор-Включен.Соответственно,если основная карта в слоте PCI-E не инициируётся изображение выводится через встроенную-Intel.Но на скрине GPU-Z отображается версия VBIOS

Добавлено спустя 3 минуты 49 секунд:
Спасибо всем форумчаном и особенно IdeaFix,за весьма полезную информацию.Франкенштейн побеждён.Четырнадцатый файл как раз подошёл.Артефактов нет.HD видео воспроизводит.Погонял FurMark_1.20.1.0 с разными настройками,всё нормально.Сообщение GPU-Z :
VBIOS Version: 70.06.1F.00.01
Build Date 2010-12-28
Message:
NVIDIA GeForce GTS 450 VGA BIOS V3495
Board Id 10600011

Memory Support:
Entry 1 GDDR5 Samsung 2 Gbit x32
Entry 2 GDDR5 Hynix 1 Gbit x16
Entry 3 GDDR5 Samsung 1 Gbit x16
Entry 4 GDDR5 Hynix 1 Gbit x16
Entry 5 GDDR5 Samsung 1 Gbit x16
Entry 6 GDDR5 Hynix 1 Gbit x16
Entry 7 GDDR5 Samsung 1 Gbit x16
Entry 8 GDDR5 Hynix 1 Gbit x16
Entry 9 GDDR5
Samsung 1 Gbit x16

Connectors:
Connector 1DVI-I
Connector 2 VGA
Connector 3 HDMI

Ранее поддельный VBIOS отображался:
GeForce GTX 1050 Ti BIOS V3447
BIOS V3447
70.06.1F.00.01
CF106 Board-10600011

Всем большое спасибо,проблема решена.А CH341A и райзер на PCI Express я всё таки приобрету.За основу узкоглазики,в моём случае похоже взяли какую то но нейм карту для внутреннего рынка..
Добавление от 30.01.2020 17:18:

К стати страница с VBIOS
https://www.techpowerup.com/vgabios/159674/159674
NVIDIA GTS 450 1024 MB BIOS

VBIOS Info
Filename: 159674.rom
VBIOS Version: 70.06.1F.00.01
UEFI Supported: No
BIOS Build date: 2010-12-28 00:00:00
Date added: 2014-07-06 22:48:13
VBIOS Size: 58 KB
MD5 Hash: fc5e61f89ba8d01b6a6b11926e00fa89
SHA1 Hash: 2cf1805e0ad0d1e55eba698626787e378d1e9616
Same Bios: GALAX GTS 450

BIOS Internals
GPU Device Id: 0x10DE 0x0DC4
Version: 70.06.1F.00.01
NVIDIA GeForce GTS 450 VGA BIOS V3495
Copyright (C) 1996-2010 NVIDIA Corp.
GF106 Board - 10600011
Добавление от 30.01.2020 17:24:

Ссылка на подошедший BIOS:https://www.techpowerup.com/vgabios/159674/159674
NVIDIA GTS 450 1024 MB BIOS

Добыл еще одного франкенштейна:
https://sun9-26.userapi.com/c855536/v85 ... 5hQLM4.jpg

Шышнадцать чипов ELPIDA J5308BASH-AC-E ФОТО (точно не нашел даташит, но 5308 намекает на 512M bits)
ГПУ NVIDIA UA05B613 1020A3 S TAIWAN NN4159.S01 ФОТО (первая буква затёртой маркировки N или M, что говорит косвенно об NV44 или какой-то мобильной карте того же поколения, так же важно что затертая маркировка ДЛИННАЯ, последняя цифра или буква 3 или 8)
Этикетка: (F-V630-1024B) GT630 1024MB D3 DVI/D-SUB/HDMI ФОТО

Судя по визуальному осмотру это ближе к NV44 (6200/7100). Количество чипов памяти внушает...

Кто-нибудь сталкивался?

Добавлено спустя 23 минуты 4 секунды:
По расположению элементов а подложке совпадает с этим - https://videocardz.net/gpu/nvidia-gt216/ так что или мобика какая или ОЕМ 310-330. Будем подбирать...

Добавлено спустя 1 час 38 минут 10 секунд:
Всё же, GT216 (возможно, в девичестве это был какой-то мобильный чип) и биос от GT220... через некоторое время будет ворклог с фоточками.

Добавлено спустя 3 часа 59 секунд:
Как-то не айс... https://ideafix.name/?p=4458

Чего-то китайские братья совсем уже начальный уровень стали подделывать.

Всем привет. Нужна помощь по определению еще одного китай чуда - из проблем - иногда при старте системы сыпятся артефакты , и вылеты на игрушках , тестами пока что не прогонял

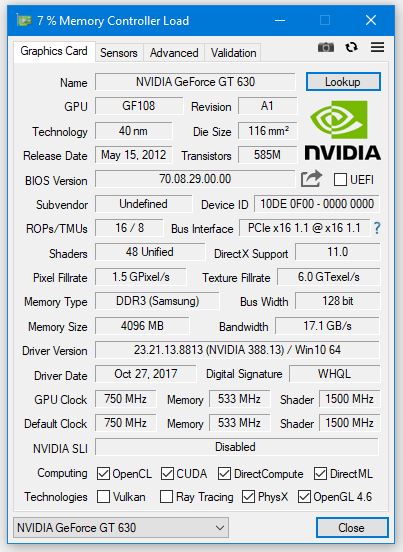

Вот что говорит GPU-Z

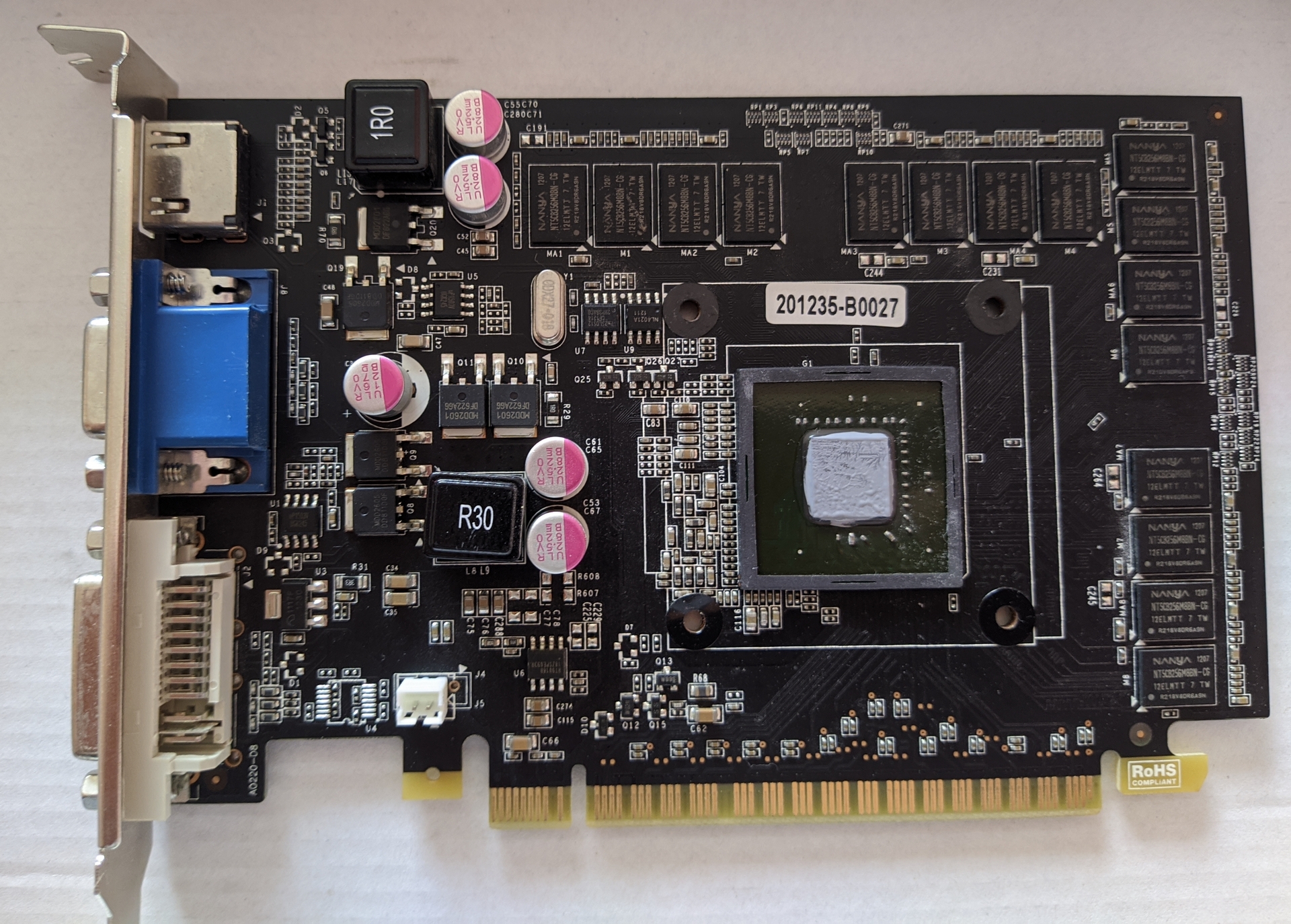

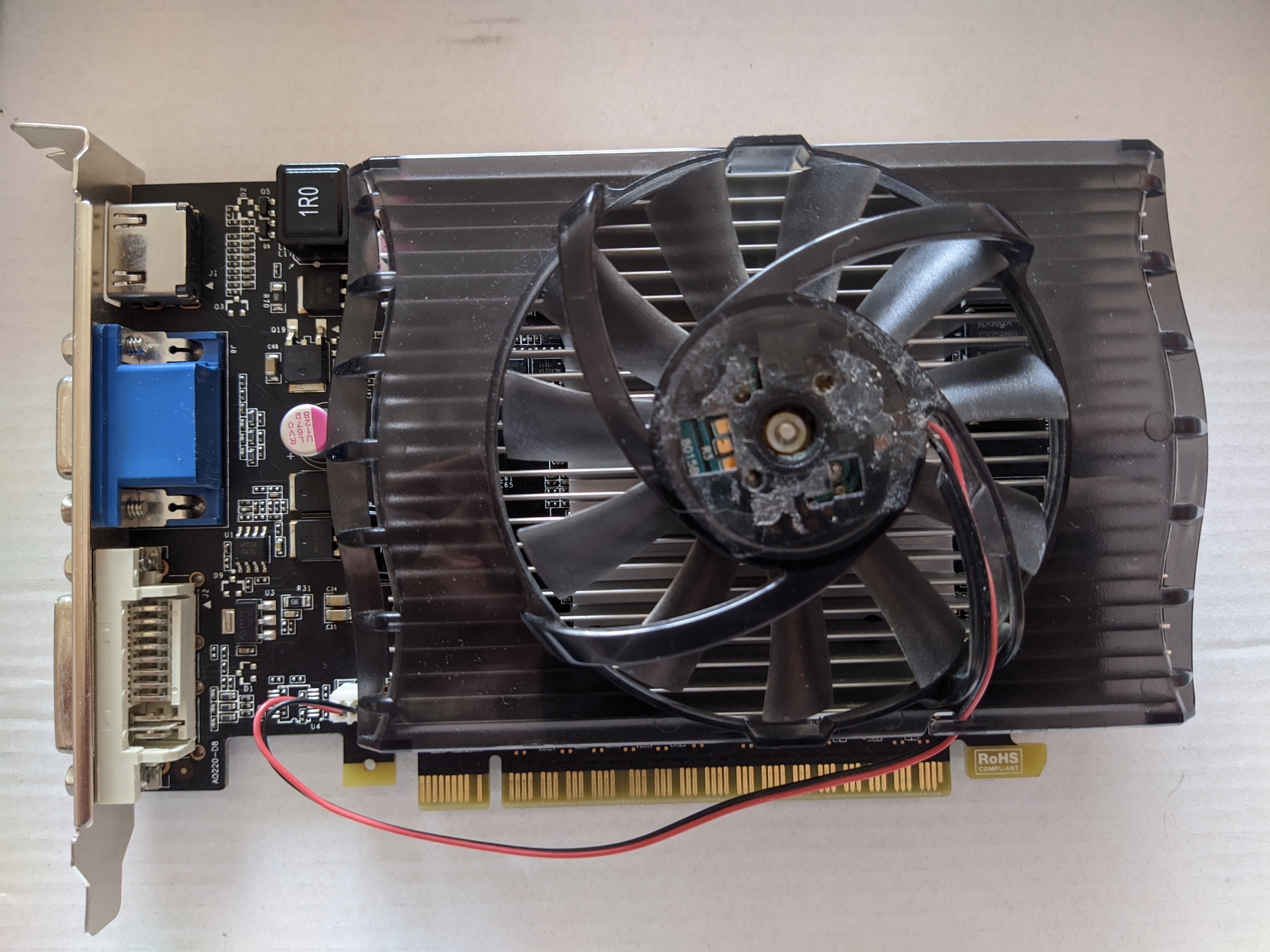

фотки самого чуда

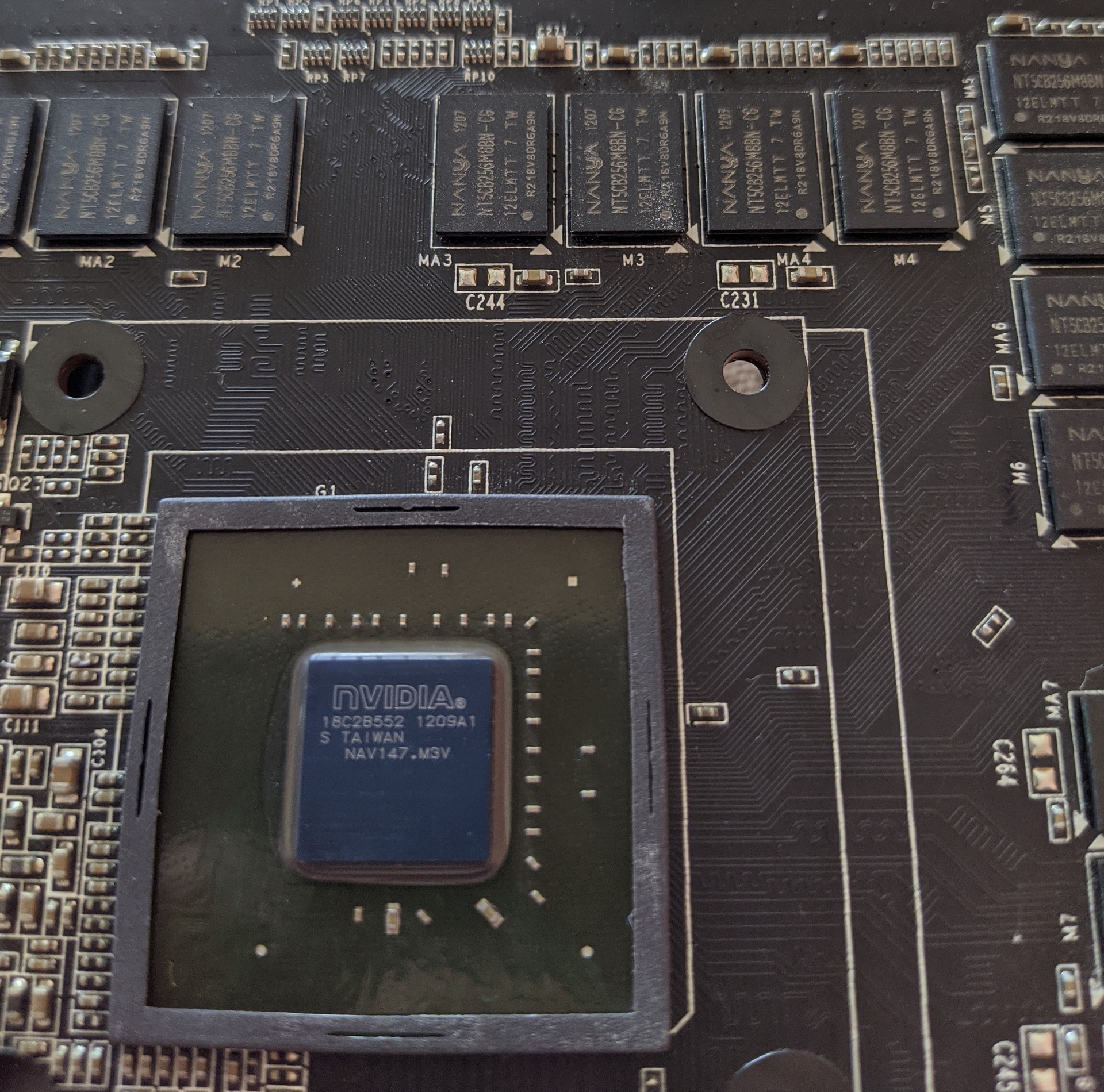

судя по внешнему виду ГП - какая-то 4 серия или возможно я ошибаюсь , 435 ? 415 ? да и по версии биоса подходит

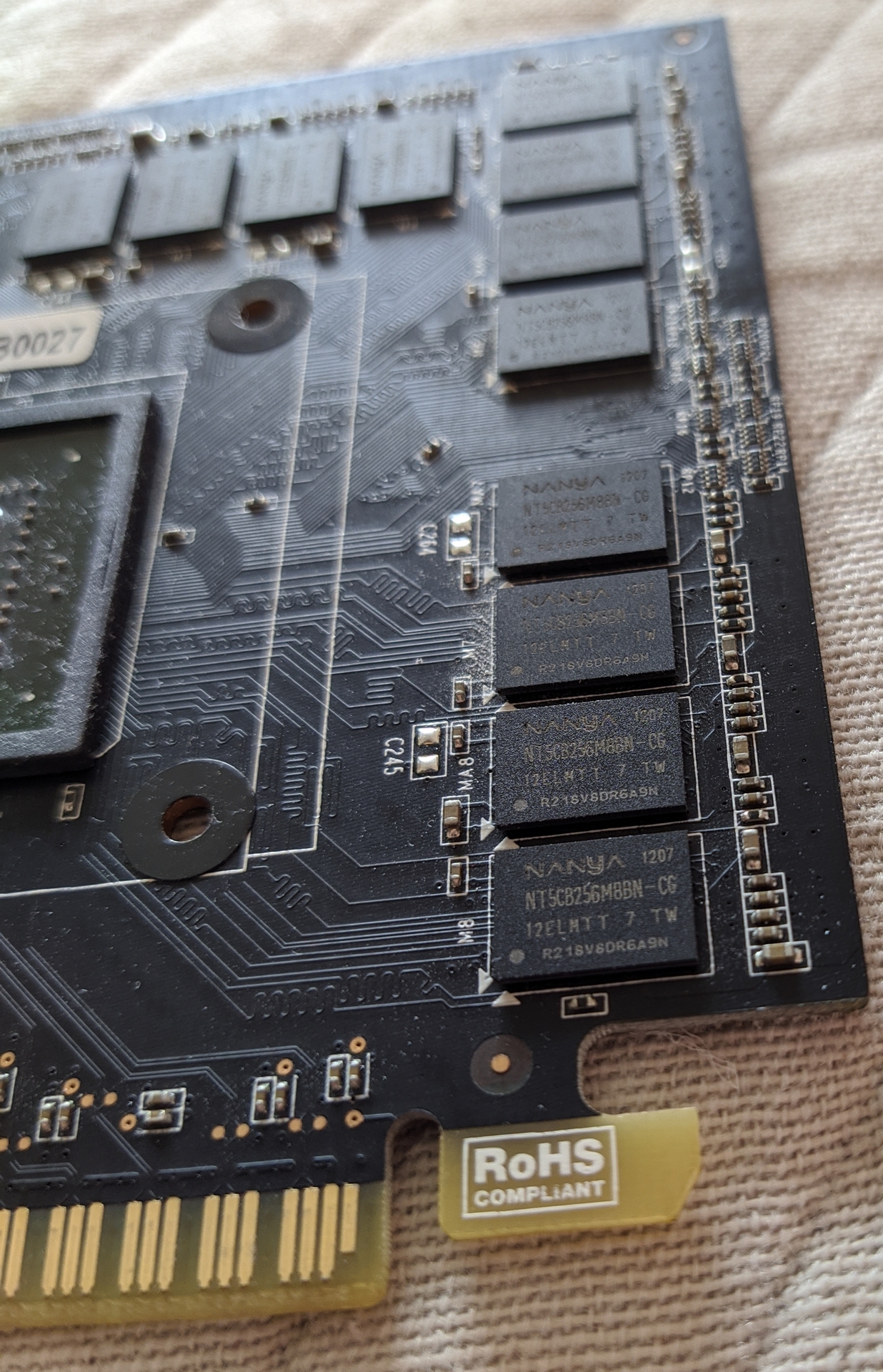

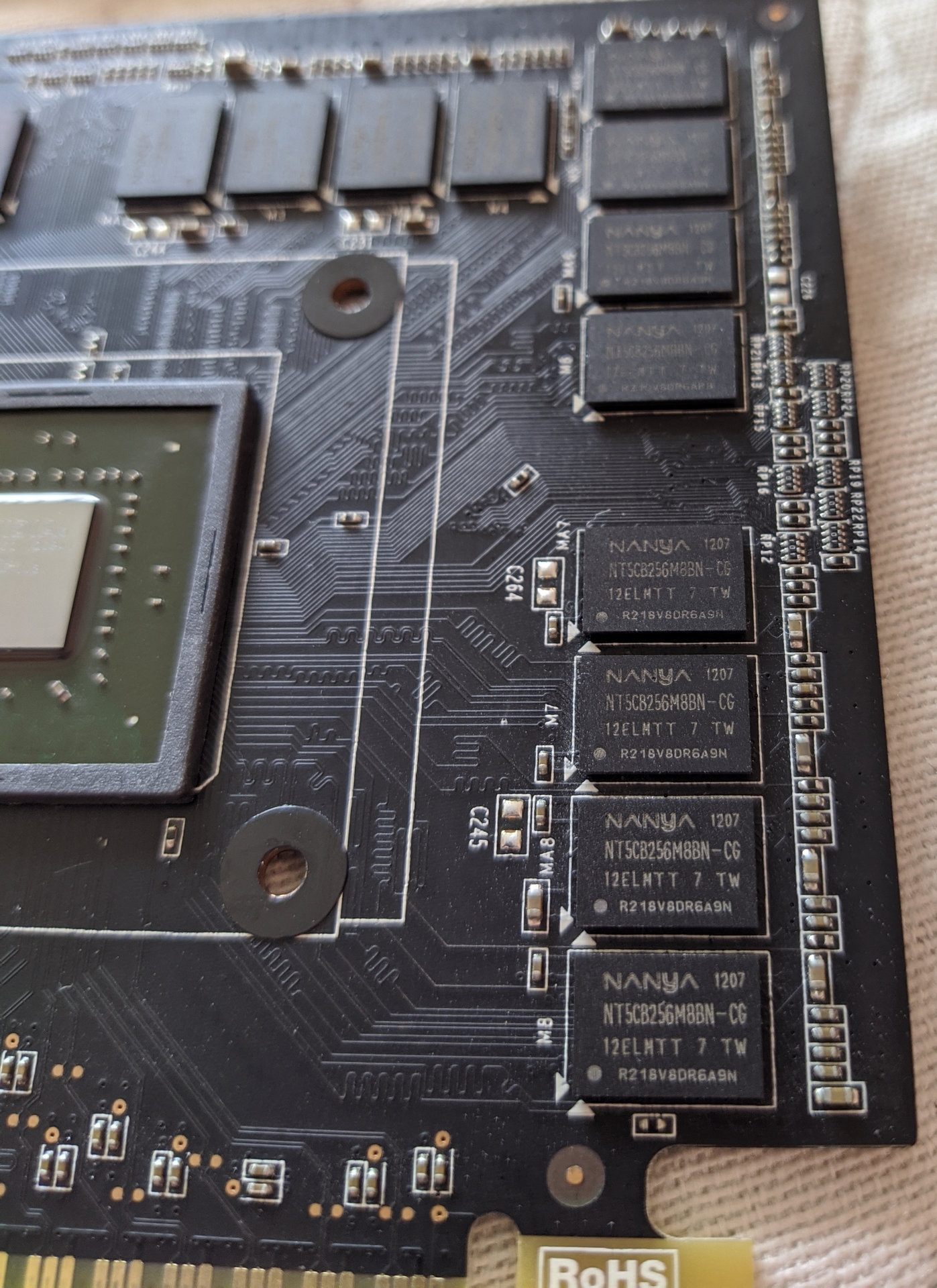

памяти 16 банок nanya nt5cb256m8bn-cg))) но сколько из них рабочих ?

чип на биос - EEPROM ID (7F,9D20) : PMC Pm25LD512 2.7-3.6V 512Kx1S, page

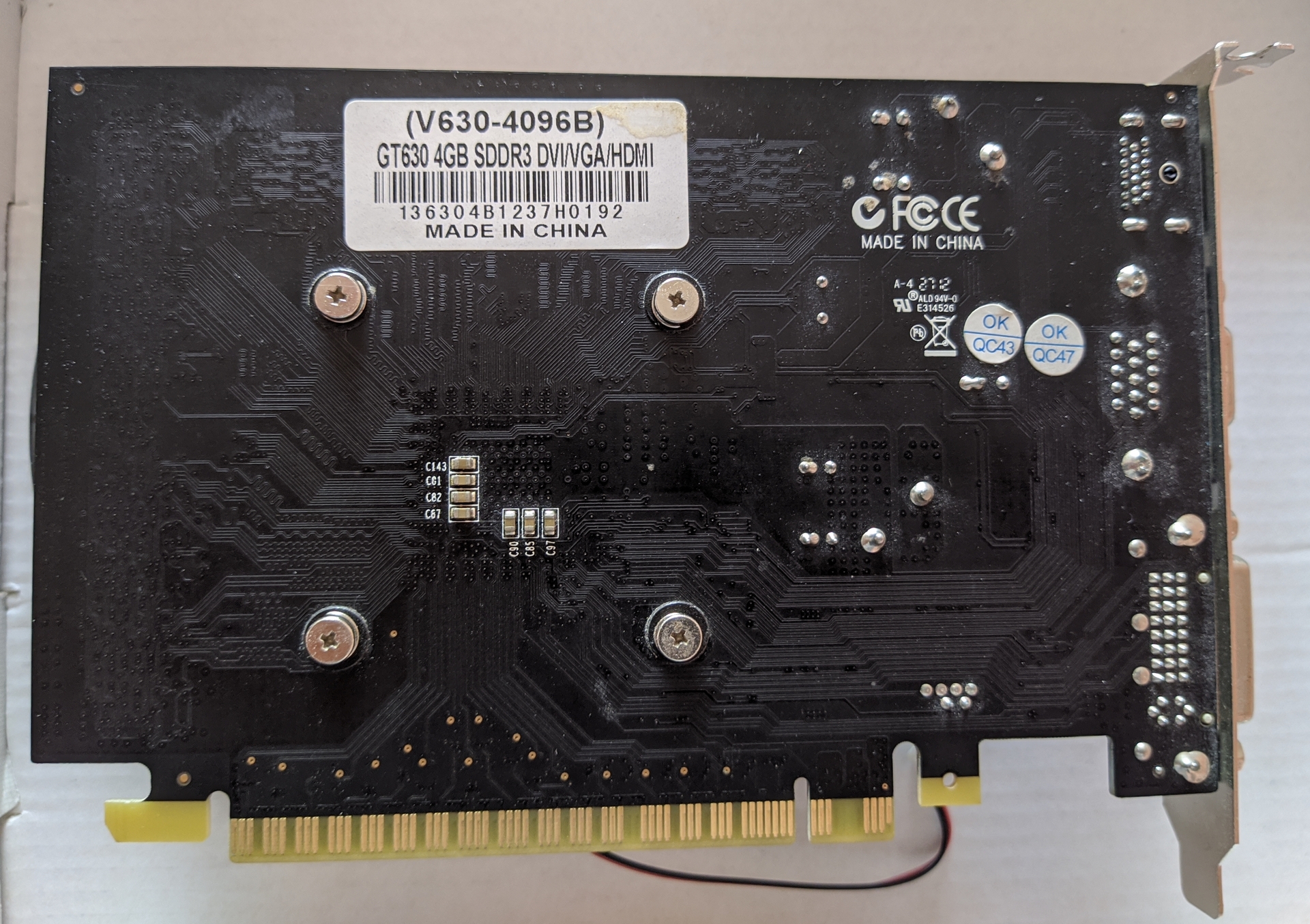

еще фотки
Добавлено спустя 3 минуты 52 секунды:



буду рад вашей помощи

psp4434
Стесняюсь спросить, а Вы вообще тему читали? Ну хотя бы пост перед Вашим... а то все такие "шесть страниц не осилил..."

https://ideafix.name/?p=4458

Понимаю, что читать (особенно до конца) Вы не будете, так что сразу вот Ваш оригинал - https://overclockers.ru/lab/show/53156/ ... Gainward#2

IdeaFix как раз таки тему я прочитал полностью , и пять частей того , чего я якобы не осилю ... И про эту чудо карту я также находил данную статью ... Вопрос стоял в другом - подсказать , что за гпу в ней стоит и как узнать реальный объем памяти ... После таких высказываний напрочь пропадает желание помогать людям ...

Десктопная GTX850 - Необычный мутант из Китая! Обзор и тест в играх

Притащили мне ноут со зверем RTX A3000 — что за карта, уровень чего? Просто интересно, во что на ней можно поиграть.

Кто-то что-то знает о OCPC RTX 3060 на 12GB GDDR6? я такую никогда не видел, мне интересно лучше она условной палит или нет? можно ли брать, какие вопросы и прочее.

Привет, купил ОСРС? Как карта?

Кто может подсказать по GALAX GeForce RTX 3080 Ti 12GB BLACK GENERAL ,какая там плата, хочу купить водоблок, преждевременно разбирать карту не хочу.

А что делать с фейковой "NVIDIA GTX 960 4 гб"( по факту перешитой GTS 450 1гб ) , у нее биос можно прошить программным способом без аппаратного программатора ? Или в 400 серии нвидиа уже внесла защиту от прошивки.
Судя по виду платы это изначально была - gts 450 от PALIT.

Карта сейчас работает с пакетом офиц. драйверов 391.35-desktop-win8-win7-64bit-international-whql , но использует в них видимо драйвер от GTX 960й. В целом работает сносно и в 2д ив 3Д, в 3Д выше 52 град. не прогревается и никаких артефактов в играх не наблюдаю.
Но в 2д изредка плывет текст и происходит сброс драйвера - подозреваю от того что используется драйвер для 960й.

Шли ли с такими китайскими чудо картами какието свои модифицированые драйвера ? Или можно ли както принудительно на нее накатить офиц дрова для GTS 450й ?
#77
#77
#77
#77

s11 Всё можно...

https://www.techpowerup.com/vgabios/?ar ... 6.1F.00.00 - С такой версией биос карт много.

Если Вы говорите что это похоже на палит, посчитайте сколько там реально памяти (объём банки по даташиту на их количество) и какова шина, 192 или 128.

Если исходить из того что там 128 бит и 512 памяти, получается как-то так - https://www.techpowerup.com/vgabios/?ar ... 6.1F.00.00

Ну а дальше или подбирать программный прошивальщик, или прищепка и 341 или отпаивать и 866. некоторая ифномрация доступна тут - https://ideafix.su/?page_id=4311

https://ideafix.su/?p=3813 - отпайка
https://ideafix.su/?p=3877 - прищепка
https://ideafix.su/?p=4057 - треш угар и содомия

Правильные версии нвфлеш тоже были в теме, у меня по ним поста нет т.к. на момент формализации (в моей голове) знаний по поводу нвфлеша, карт на руках уже не было.
