ПРЕДУПРЕЖДЕНИЕ
Все действия по отключению\разборке\замене\чистке\промывке\сборке\установке видеокарты вы выполняете на свой страх и риск. Никто на планете Земля не несёт ответственности за ваши неумелые и безрассудные действия! Если вы не уверены в своих силах - вызовите специалиста!
ВВЕДЕНИЕ

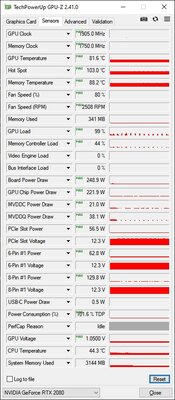

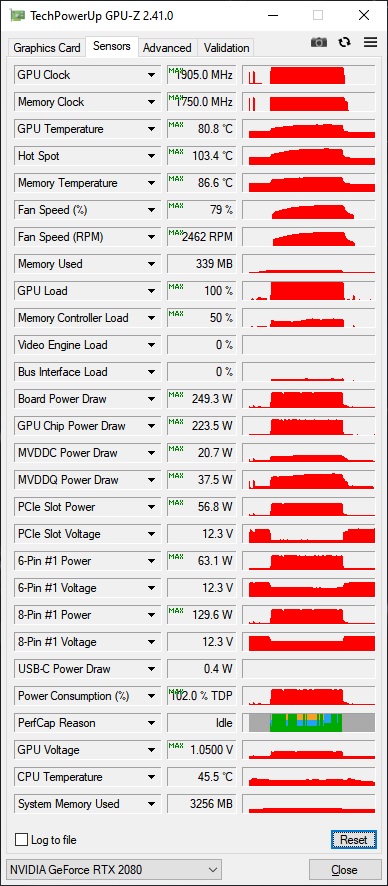

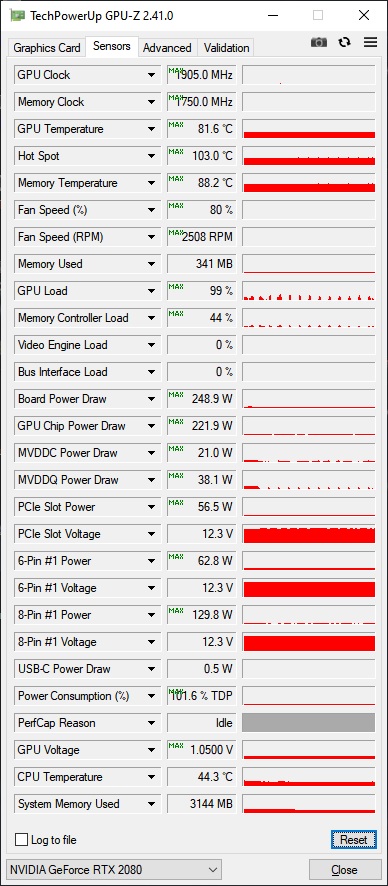

Желанием заменить термопасту и как следствие термопрокладки послужила высокая температура (110-115°C) по сенсору GPU Hot Spot в GPU-Z, а так же увеличение скорости оборотов вентиляторов (до 4000 оборотов в минуту) при такой работе.
ИНСТРУМЕНТЫ И РАСХОДНИКИ
Инструменты:
1. Отвёртка с битом Philips по размеру;
2. Антистатический пинцет (для мелких работ и возни с термопрокладками);
3. Антистатическая щёточка (для удаления пыли);
4. Линейка (для замера компонентов\разметки термопрокладок);
5. Канцелярский нож\лезвие (для нарезки термопрокладок);

Расходники
1. Термопаста (ваша любимая);
2. Термопрокладки (тоже);
3. Изопропиловый спирт (99,7%);
4. Бензин "Калоша" (Нефрас С2-80/120);
5. Ватные палочки (для очистки GPU, чипов памяти, контактов PCI Express, текстолита);
6. Бумажные салфетки (желательно такие, которые не сыпятся).
7. Деревянные зубочистки.
Изопропилового спирта и Бензина много не надо, 100 мл будет выше крыши.

GIGABYTE GeForce RTX 2080 Gaming OC WHITE 8G
Артикул: GV-N2080GAMINGOC WHITE-8GC
Ревизия: 1.0 (rev.1.0)

ОСОБЕННОСТИ РЕВИЗИЙ GIGABYTE

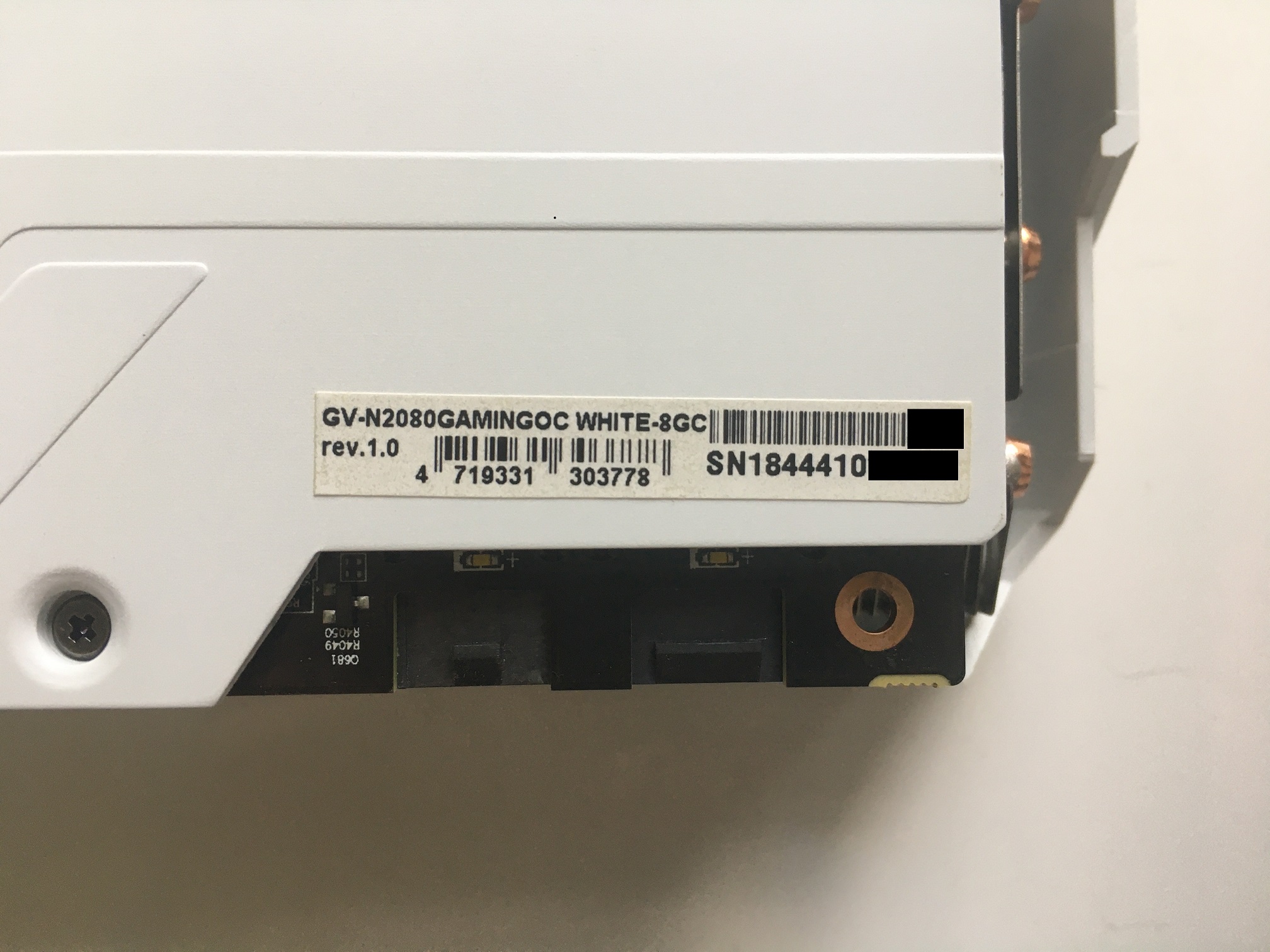

GIGABYTE часто перевыпускает свои продукты с более новой ревизией. Перед разборкой узнайте какой ревизии ваша карта!

Если наклейки по какой-то причине на видеокарте нет, то можно посмотреть на фиксатор PCI Express. На нём будет номер V18044.

RTX 2080 Gaming OC rev.1.0 (из обзора на TechPowerUp)
#77

RTX 2080 Super Gaming OC rev.1.0 (из обзора на 3DNews)
#77

Есть ещё rev.2.0, я его видел, но сейчас уже не найду фотографию.

РАЗБОРКА
Перед разборкой необходимо извлечь два коннектора: один для вентиляторов, второй для подсветки. Один расположен снизу карты, рядом с PCI Express, а второй - сверху, рядом с коннекторами питания. Нижний у меня получилось извлечь без проблем пинцетом, а верхний только на половину. Главное, чтобы при извлечении колодка не извлеклась вместе с коннектором (сделайте фотографию перед тем как извлекать коннектор). Если вы вставите неверно при сборке, то высока вероятность того, что будет замыкание!

Далее винты. Четыре больших винта прижимают систему охлаждения к GPU, а три маленьких к зоне VRM. Я думаю, что начать можно с любой, но при откручивании винтов GPU обязательно соблюдать схему откручивания 1-4-2-3. Все винты откручиваются постепенно, ослабляя один и переходя к другому. Это обеспечит постепенное снятие прижимного усилия с GPU.

После откручивания всех 7-и винтов систему охлаждения удерживает только высохшая термопаста и липкие термопрокладки. Для разделения системы охлаждения и текстолита видеокарты запрещается использовать избыточное усилие, а так же допускать сильного изгиба текстолита! Прикладывая умеренное усилии с разных сторон (слева\по середине\справа) две части начнут постепенно разъединяться. Кроме этого, стоит избежать вращения системы охлаждения на текстолите - рядом с отверстиями находятся маленькие элементы! Данный этап является точкой невозврата! Термопаста окончательно потеряет свои свойства, а термопрокладки могут порваться. Собирать видеокарту сразу после разборки в случае если у вас нет каких-либо расходников запрещается! Включение видеокарты и использование под нагрузкой может привести к выходу из строя её компонентов.

ЧИСТКА

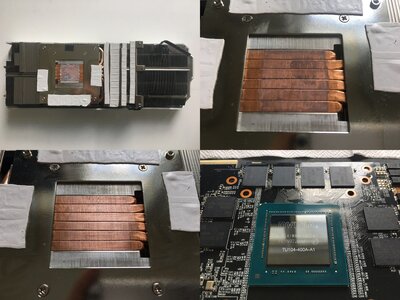

После разделения системы охлаждения и текстолита нужно вернуть термопрокладки на свои места (удобнее будет если их перенести на систему охлаждения). С чего начать сначала - не принципиально, но текстолитом придётся заниматься дольше (больше элементов). На системе охлаждения нужно оттереть всю засохшую термопасту. Чтобы не разводить грязь в нише с теплотрубками я отскрёб засохшую термопасту зубочисткой, а затем оттёр остатки ватными палочками с изопропиловым спиртом. Выгоревшую маркировку "NVIDIA" я убрал с помощью бензина.

Удаление термопасты с GPU происходило аналогично, но нужно располагать видеокарту слотом PCI Express вниз, чтобы сухая термопаста не сыпалась под чипы памяти. Особое внимание нужно обратить на маленькие элементы вокруг GPU. Нельзя допустить срыва инструмента и сбивание элементов! После этого можно переходить к чипам памяти вокруг GPU. Можно сразу начать с бензина, так как силикон он удаляет лучше. Визуально это заметно, так как после высыхания маркировка чипа становится читаемой и пропадает блеск. На зоне VRM можно условно обозначить 4 линии элементов. Всех их тоже нужно отчистить от силикона.

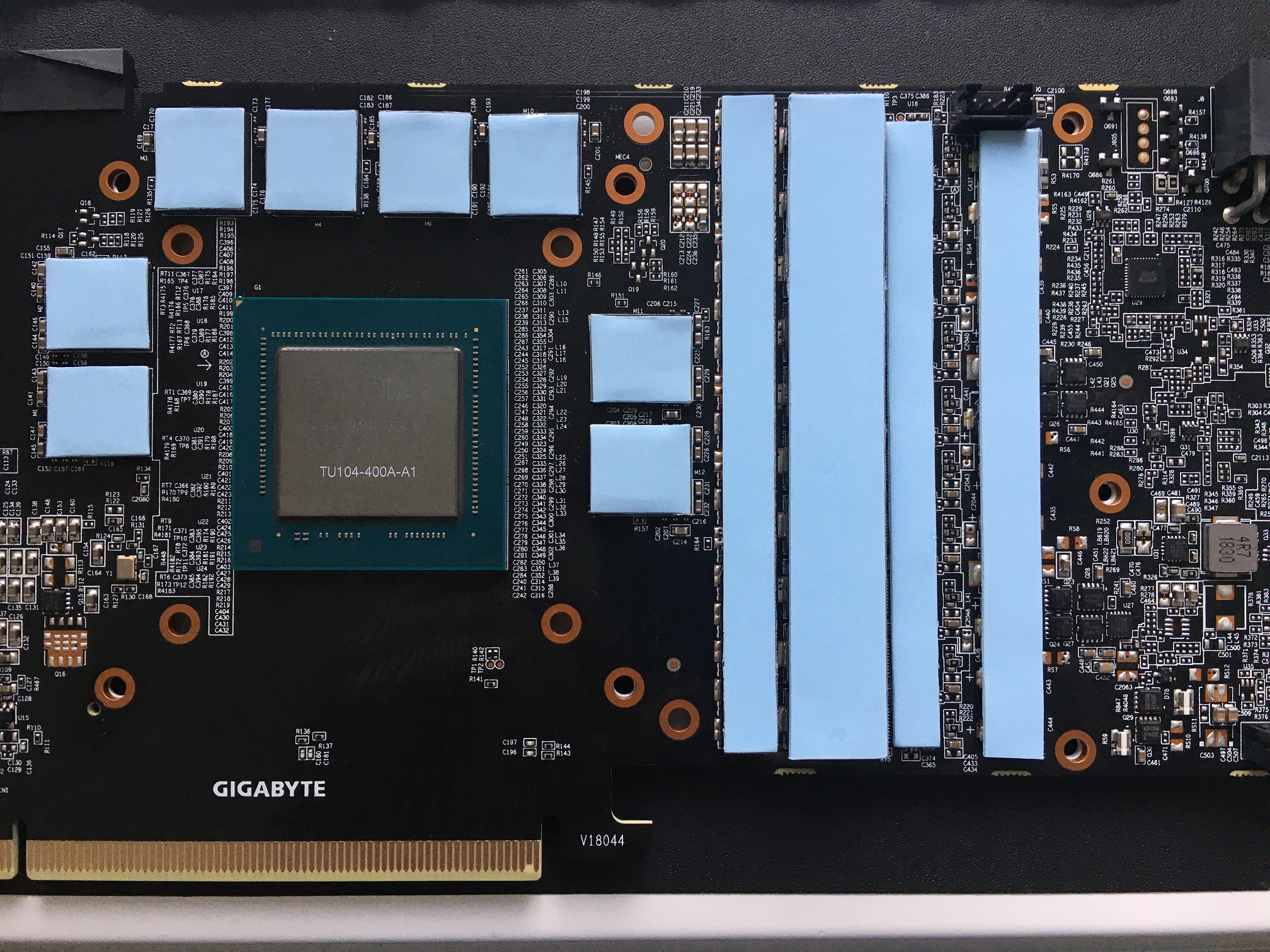

РАЗМЕРЫ И КРОЙКА\РЕЗКА

Чипы памяти: 14х12 мм каждый. Толщина термопрокладок - 0,5 мм. Одной полоски 120х20 хватит с головой.
Зона VRM: Толщина термопрокладок - 1.0 мм. Двух полосок 120х20 должно хватить.
Линия №1: 7х90 мм (Panasonic 303d 803QK);
Линия №2: 12х89 мм (LR22/LR47);
Линия №3: 6х86 мм (ON DJ38UP FDMF 3170 B6)
Линия №4: 8х84 мм (100 C88/R47).

Некоторые линии можно скомбинировать, чтобы отрезать 1 раз и сразу получить две термопрокладки. Я резал прямо через два слоя защитной плёнки на термопрокладках, чтобы их можно было примерять к элементам и она не прилипала как к ним, так и при последующей примерке к системе охлаждения. Точность до 1 мм тут не важна, так как на системе охлаждения достаточно места чтобы ничего нигде не зажевало\заломило.

После того как всё разрезано и примеряно, то можно снять нижний слой плёнки и разместить все термопрокладки на свои места, но не спешить снимать верхний слой. Можно примерить систему охлаждения сверху и посмотреть на зазоры. Небольшие зазоры будет видно, так как система охлаждения ещё не притянута винтами, но это необходимо сделать чтобы посмотреть везде ли есть контакт термопрокладок с системой охлаждения. Если всё в порядке - можно снимать верхний слой. Термопрокладки на память тут самые коварные - могут отклеиваться, мяться и т.д. Нельзя допустить их прокалывания!

ТЕРМОПАСТА И СБОРКА (+лайфхак)
Финальный этап - нанесение тонкого слоя термопасты на всю поверхность GPU. Самым удобным на мой взгляд является способ с напальчником (обрезок перчатки\пакета тоже подойдёт). Выдавить немного на GPU термопасты и растереть движениями в стороны и "тапами" вверх-вниз.

После того, как я увидел качество обработки теплотрубок и зазоров между ними, то я решил попробовать то, что обычно не делается на видеокартах - нанести термопасту ещё и на систему охлаждения. Но не обычным образом, а только в зазоры между теплотрубками (как шпаклёвку). Для этого я использовал обычное бритвенное лезвие и зубочистку. Я считаю, что таким образом зазоры не заберут больше термопасты с GPU и она ровно распределится по всей поверхности.

Перед установкой системы охлаждения на текстолит, можно попробовать подобрать винты тоньше отверстий для винтов под GPU. Их можно установить в отверстия в текстолите и использовать для центрирования текстолита и системы охлаждения. Двигать систему охлаждения после соединения с текстолитом особо не получится - начнут смещаться термопрокладки. А если в конструкции присутствуют тонкие термопрокладки, то и они могут порваться. Так что тут желательна точность.

Закручивание винтов GPU осуществляется в аналогичном порядке. Я, к сожалению, не обратил внимания есть ли на винтах GIGABYTE ограничители хода. Если они есть, то закручивание осуществляется только до остановки винта. При избыточном усилии есть риск сколоть GPU. Возможно стоит предварительно посмотреть как винты вкручиваются в систему охлаждения. Если вдруг появились затруднения хода - поменять винты местами.

Удачи!

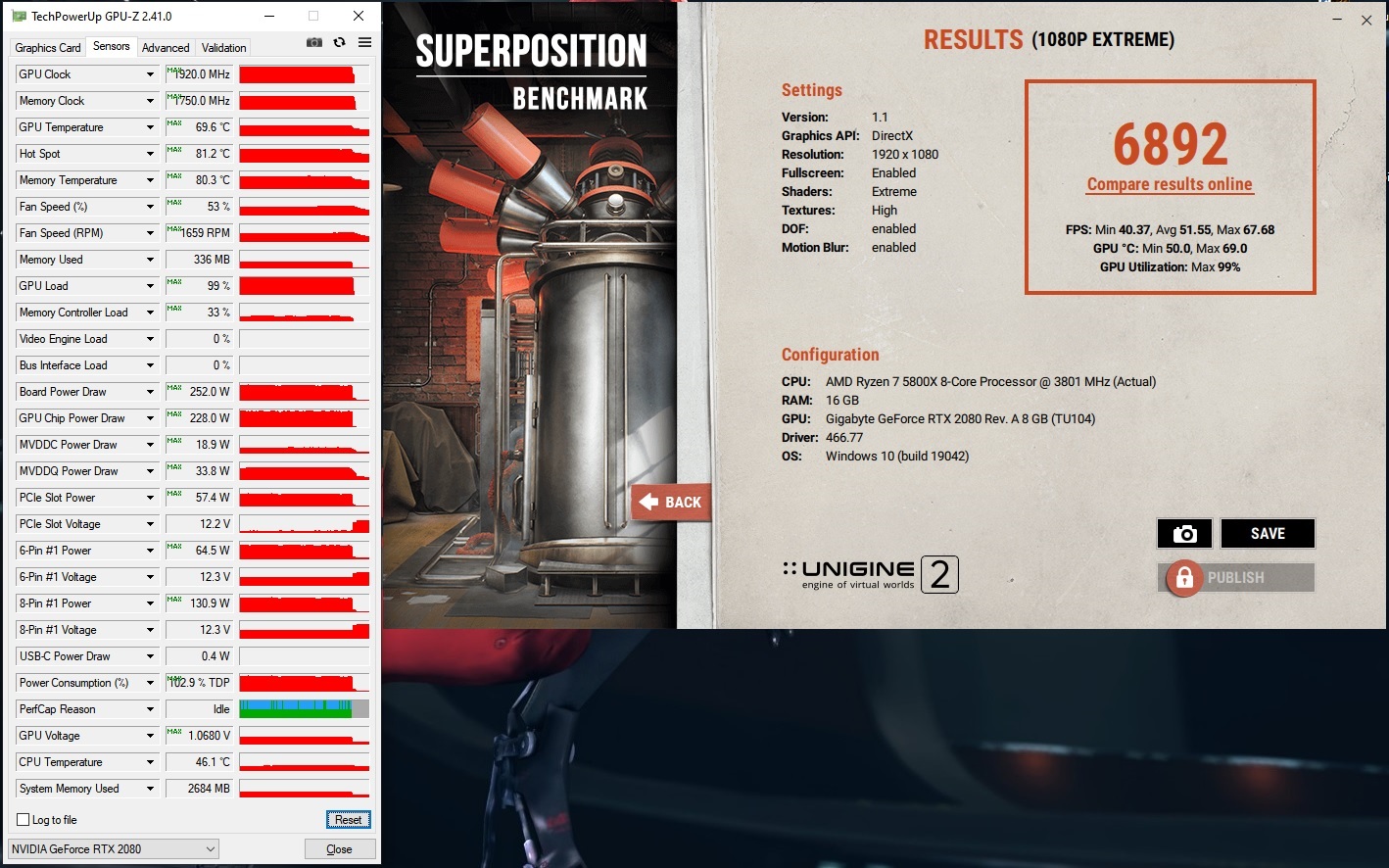

P.S. На своей системе я всё же решил прогнать Superposition на настройках 1080p Extreme. 430W блоку Seasonic было уже жарко - он включил на полные обороты вентилятор, но тест пройден.
