Модель: GeForce GTX 950
Дата выпуска: 20 августа 2015г.
Кодовое имя: Maxwell 2.0 (GM206)
Предшественник: GeForce GTX 750ti
Техпроцесс: 28 нм
Площадь кристалла: 227 мм2
Интерфейс системной шины: PCIe 3.0 x16
Количество транзисторов: 2940 млн
Количество шейдерных процессоров(PS): 768
Количество текстурных блоков(TMU): 48
Количество блоков растеризации(ROP): 32
Скорость заполнения текстур: 49.2 Гтекс/с
Скорость рендера пикселей: 32.7 Гпикс/с
Базовая частота ядра: 1024 Мгц
Частота ядра (Boost): 1188 Мгц
Объём памяти: 2 Гб/4 Гб
Пропускная способность шины: 106 Гб/с
Тип памяти: GDDR5
Шина памяти: 128 бит
DirectX: 12.0 (Feature Level 12_1)
OpenGL: 4.5
OpenCL: 1.2
Производительность с числами одинарной точности: 1572 Гфлопс
Производительность с числами двойной точности: 49.1 Гфлопс
Максимальная температура: 95 °C
Потребление энергии: 90 Вт
Поддержка SLI: 2-way
Цена на дату выпуска: 159$

23.05.2016 Выбираем видеокарту Nvidia GeForce GTX 950: обзор 15 моделей
16.05.2016 Обзор и тестирование видеокарты EVGA GeForce GTX 950 FTW ACX 2.0
13.05.2016 Обзор и тестирование видеокарты ASUS GeForce GTX 950 Mini
28.04.2016 Обзор и тестирование видеокарты MSI GeForce GTX 950 2GD5 OC
25.04.2016 Обзор и тестирование видеокарты ASUS GeForce GTX 950 Strix OC: маленький совенок
15.04.2016 Обзор и тестирование видеокарты Gigabyte GeForce GTX 950 Xtreme Gaming: уровнем выше
13.04.2016 Обзор и тестирование видеокарты Gigabyte GeForce GTX 950 OC
06.04.2016 Обзор и тестирование видеокарты Inno3D GeForce GTX 950 2GB Gaming OC
30.03.2016 Обзор и тестирование видеокарты Gigabyte GeForce GTX 950 WindForce 2X
21.03.2016 Обзор и тестирование видеокарты ASUS GeForce GTX 950 OC
14.03.2016 Обзор и тестирование видеокарты Palit GeForce GTX 950 StormX
22.12.2015 Обзор и тестирование видеокарт KFA2 GeForce GTX 950 EXOC White и KFA2 GeForce GTX 950 Black OC Sniper Edition
08.10.2015 Обзор и тестирование видеокарты MSI GeForce GTX 950 Gaming 2G
04.10.2015 Тест видеокарты GeForce GTX 950 2048 Мбайт в актуальных играх
20.08.2015 Обзор и тестирование видеокарты Nvidia GeForce GTX 950: билет в средний класс

Apr 29, 2016 ASUS GTX 950 2 GB (no power connector)
Sep 28, 2015 Gigabyte GTX 950 Xtreme Gaming 2 GB
Aug 25, 2015 MSI GTX 950 Gaming 2 GB
Aug 20, 2015 EVGA GTX 950 SSC 2 GB
Aug 20, 2015 Gigabyte GTX 950 OC 2 GB
Aug 20, 2015 ASUS GTX 950 STRIX OC 2 GB
Aug 20, 2015 ZOTAC GTX 950 AMP! Edition 2 GB

Модель: GeForce GTX 960
Дата выпуска: 22 января 2015г.
Кодовое имя: Maxwell 2.0 (GM206)
Предшественник: GeForce GTX 760
Техпроцесс: 28 нм
Площадь кристалла: 227 мм2
Интерфейс системной шины: PCIe 3.0 x16
Количество транзисторов: 2940 млн
Количество шейдерных процессоров(PS): 1024
Количество текстурных блоков(TMU): 64
Количество блоков растеризации(ROP): 32
Скорость заполнения текстур: 72.1 Гтекс/с
Скорость рендера пикселей: 39.3 Гпикс/с
Базовая частота ядра: 1127 Мгц
Частота ядра (Boost): 1178 Мгц
Объём памяти: 2 Гб/4 Гб (Версия GeForce GTX 960 с 2 ГБ памяти покинет рынок)
Пропускная способность шины: 112 Гб/с
Тип памяти: GDDR5
Шина памяти: 128 бит
DirectX: 12.0 (Feature Level 12_1)
OpenGL: 4.5
OpenCL: 1.2
Производительность с числами одинарной точности: 2308 Гфлопс
Производительность с числами двойной точности: 72.1 Гфлопс
Максимальная температура: 98 °C
Потребление энергии: 120 Вт
Поддержка SLI: 2-way
Цена на дату выпуска: 199$

21.03.2016 Сколько нужно видеопамяти для GeForce GTX 960: сравниваем качество картинки
18.03.2016 Сколько нужно видеопамяти для GeForce GTX 960: два гигабайта против четырех
28.08.2015 Обзор и тестирование видеокарт KFA2 GeForce GTX 960 EXOC White Edition и KFA2 GeForce GTX 970 EXOC Black Edition
24.07.2015 Обзор и тестирование видеокарт ASUS GeForce GTX 960 Mini и Zotac GeForce GTX 960
14.07.2015 Обзор и тестирование видеокарт ASUS GeForce GTX 960 Turbo и ASUS GeForce GTX 960 DirectCU II Black Edition
26.05.2015 Выбираем видеокарту Nvidia GeForce GTX 960: обзор 11 моделей
22.05.2015 Обзор и тестирование видеокарт Gigabyte GeForce GTX 960 G1 Gaming и Gigabyte GeForce GTX 960 WindForce 2X
09.04.2015 Обзор и тестирование видеокарт EVGA GeForce GTX 960 SuperSC ACX 2.0+ и Gigabyte GeForce GTX 960 Mini
07.04.2015 Обзор и тестирование видеокарты Gigabyte GeForce GTX 960 G1 Gaming
08.02.2015 Тестирование видеокарты Nvidia GeForce GTX 960 2048 Мбайт
26.01.2015 Тестируем производительность видеокарт Nvidia GeForce GTX 960 в режиме SLI
22.01.2015 Обзор и тестирование Nvidia GeForce GTX 960 на примере модели MSI GeForce GTX 960 Gaming 2G

Apr 28, 2015 Gigabyte GTX 960 OC 2 GB
Jan 30, 2015 Gigabyte GTX 960 G1 Gaming 2 GB
Jan 23, 2015 Palit GeForce GTX 960 Super JetStream
Jan 23, 2015 NVIDIA GeForce GTX 960 SLI
Jan 23, 2015 EVGA GeForce GTX 960 SSC
Jan 23, 2015 MSI GeForce GTX 960 Gaming
Jan 23, 2015 ASUS GeForce GTX 960 Strix

Q: Поддерживает ли карта аппаратное декодирование HEVC(H265)?
A: Да, видеокарты на базе Maxwell GM206 аппаратно поддерживают декодирование HEVC(H265).

Q: Что необходимо для просмотра видео с HEVC(H265)?
A: Самый простой вариант это:

• Скачиваем кодек
• Запускаем Media Player Classic Home Cinema
• Выбираем Вид->Настройки->Встроенные фильтры->Видео декодер->Hardware Acceleration->
  Hardware Decoder to use: DXVA2(native)
  Codecs for HW decoding и Resolutions: ставим все доступные галочки (у меня доступно 8)
• Получаем удовольствие от просмотра.

Q: Где можно скачать видео для проверки HEVC(H265)?
A: Скачать видео можно здесь.

Q: Где можно увидеть список программ и игр использующих OpenGL?
A: Список.

Q: В чём различие версий OpenGL?
A: Описание версий.

Q: Где можно найти инструкцию по редактированию биосов на видеокартах Maxwell 2.0 ?
A: Инструкции от участника конференции olegdjus.

Q: Имеют ли GTX 950/960 поддержку HDMI 2.0 и HDCP 2.2?
A: Да, GTX 950/960 имеют данную поддержку и являются хорошим вариантом для HTPC в паре с 4k телевизором.

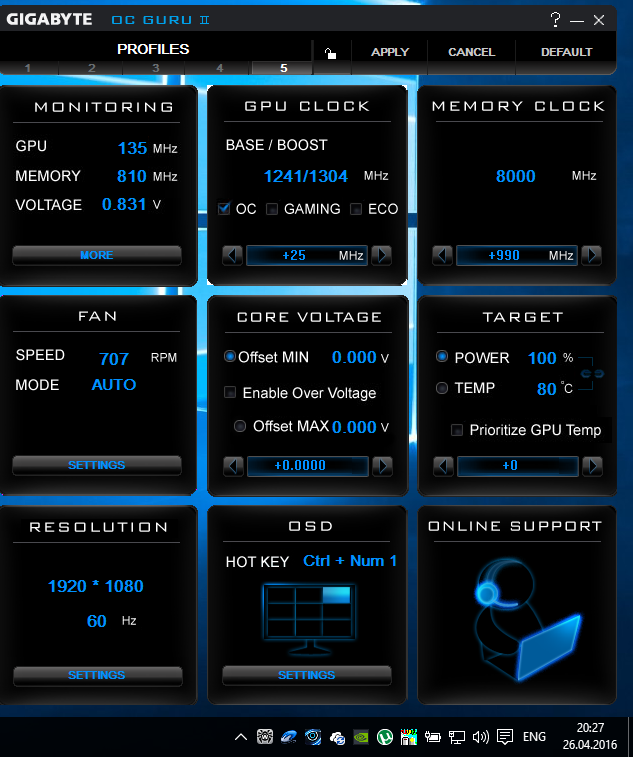

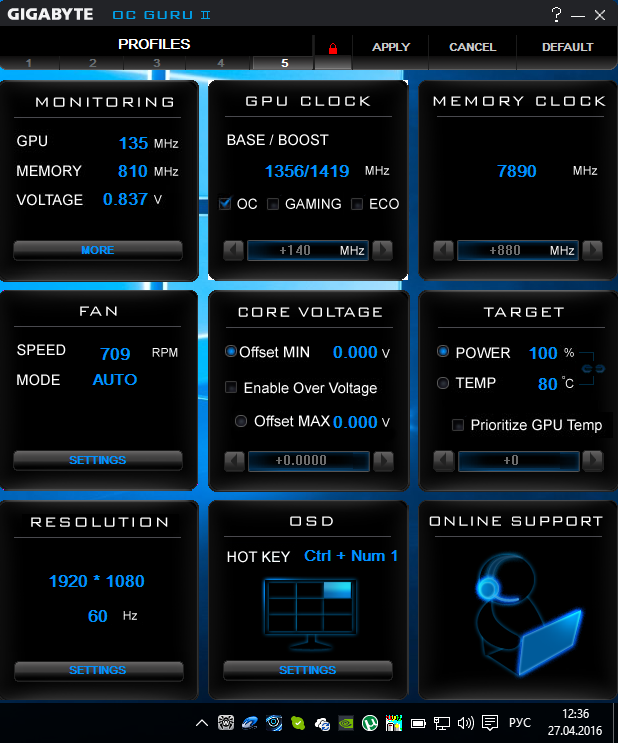

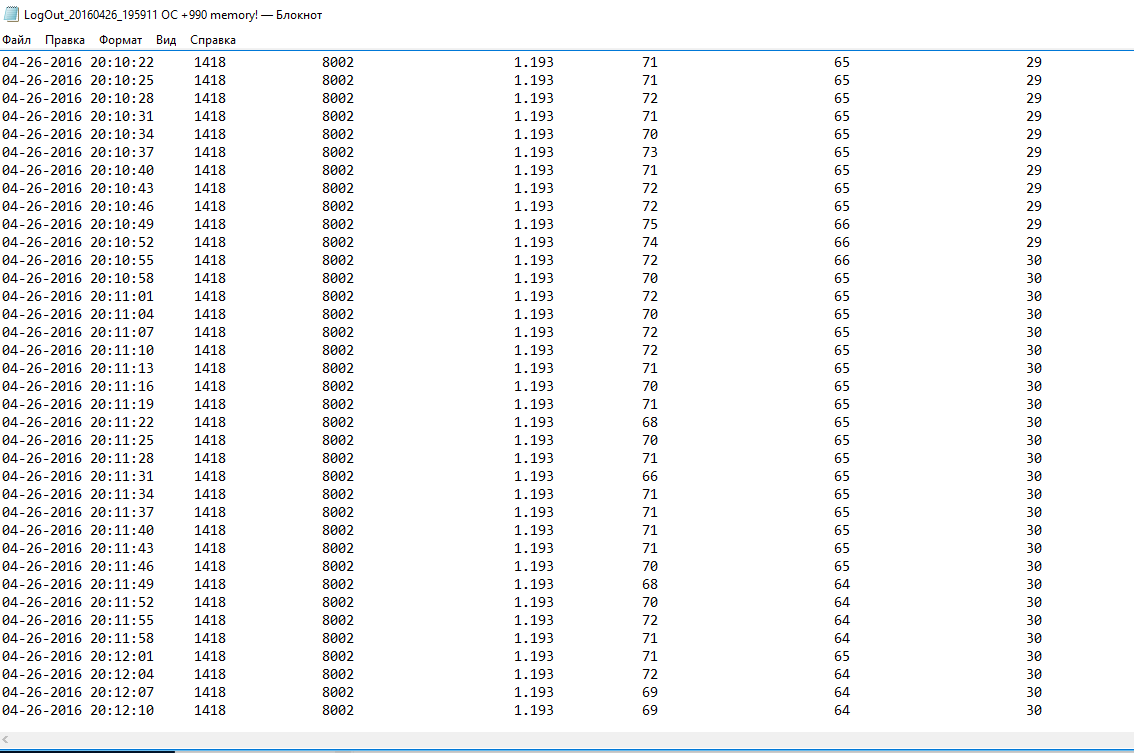

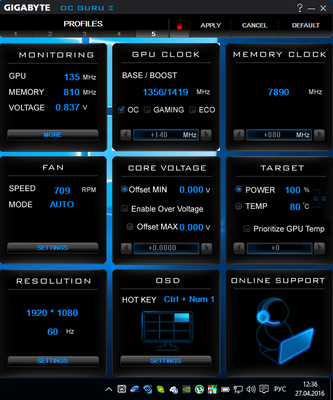

16 окт 2015 Traktor 1600MHz GTX960 Palit Super JetStream
Traktor в различных номинациях:

• 4191 балл 3DMark11 Extreme при частоте процессора 5120 МГц и частотах видеокарты 1577/8208 МГц; 26 ноя 2015
• 236 794 балла 3DMark Ice Strom Unlimited при частоте процессора 5200 МГц и частотах видеокарты 1535/8016 МГц; 26 ноя 2015
• 225 043 балла 3DMark Ice Strom при частоте процессора 5200 МГц и частотах видеокарты 1535/8016 МГц; 26 ноя 2015
• 180 156 баллов 3DMark Ice Strom Extreme при частоте процессора 5200 МГц и частотах видеокарты 1600/8216 МГц; 26 ноя 2015

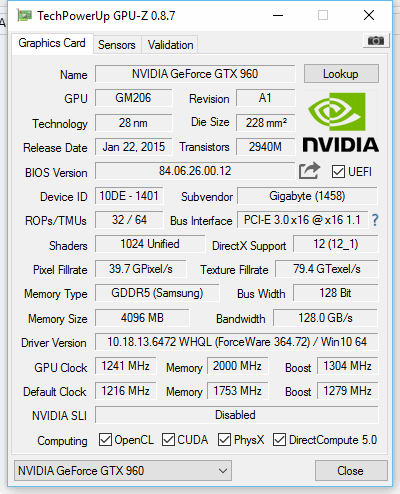

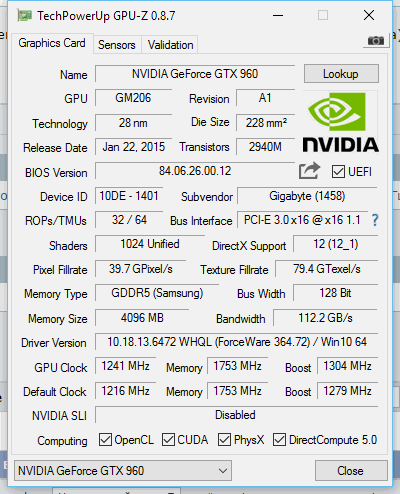

TechPowerUp GPU-Z v1.10.0 Aug 10, 2016
MSI Afterburner v4.2.0 Dec 09, 2015 (4.3.0 Beta)
Maxwell II BIOS Tweaker v1.36 Oct 14, 2015
NVFlash x86 v5.265 Mar 7, 2016
NVFlash x64 v5.287 Jun 6, 2016

Информация от участника темы: olegdjus
Начнем с подготовки.
а) Шьем крайний оригинальный BIOS для Вашей карты.
б) Качаем msi afterburner и gpu-z и устанавливаем их.
в) Тут три варианта.
1)Если не желаем поднять напряжение - пропускаем пункт в.
2) Если желаем поднять на шаг или два (на разных карта даже одного производителя шаг напряжения может быть разный, так что всё индивидуально) - прибавляем в АВ по 10мВ к напряжению (остальные вкладки не трогаем) и во вкладке датчиков gpu-z (Sensors) смотрим нагрузку под встроенным рендером(нажать вопрос в первой вкладке gpu-z рядом с Bus Interface и нажать
Start Render). Нас интересуют в датчиках показания GPU core clock и VDDC. Выбираем подходящий вариант и идем дальше.
3) Если желаем понизить напряжение - объясню во вкладке напряжений, чтобы не повторяться.
Далее скачиваем архив с программами для редактирования и прошивки BIOS.
Открываем с помощью MaxwellBiosTweaker свой BIOS и начинаем редактировать.
Начнем по вкладкам. Я решил скриншоты не разрисовывать, словами объясню.
1) Вкладка Common
#77
TDP Base Entry/3D Base Entry/Boost Entry - эти параметры не трогаем, оставляем как есть.
TDP Base Clock/3D Base Clock/Boost Clock - значение базовых и boost частот. По факту, TDP Base Clock/3D Base Clock не зависят от asic карты и мы можем его выставить вручную, но брать стоит частоты из вкладки Boost table. На моем примере вы видите частоту с 34 ячейки таблицы.
А вот частота Boost Clock указывает нам минимальный boost для карты (1329Мгц - 59 ячейка таблицы), но фактический boost будет определяться asic карты (можно посмотреть его в gpu-z) - чем выше asic, тем выше базовая частота(на моей видеокарте с asic 73,5% boost из коробки до 1392.5Мгц - 64 позиция таблицы частот). С помощью изменения Boost Clock на значения из таблицы выше стоковых - мы переносим вашу частоту boost (изменение boost 1329 МГц(59 позиция таблицы) до 1354.5 МГц(61 позиция) приведет к изменению максимальной частоты буста(1392 МГц в моем случае(64 ячейка) до 1418 МГц(66 ячейка). Это позволит менять максимальную частоту boost без использования АБ. Так же кнопка Gpu Clock Offset +13MHz сделает то же самое, но еще и изменит TDP Base Clock/3D Base Clock(но их можно вернуть вручную на желаемые)
Temp Target/Max TEmp Target - температурные лимиты, те же ползунки есть в AB. Ставим значение 86/91.
Fan Control - здесь тоже всё просто.
RPM1x/TMP1x/PER1x - это желаемые границы оборотов(ШИМ)/температуры/процентов оборотов(напряжения) для регулировки вентилей. Желательно проценты подгонять методом вычисления(2600/3200=81%, а не 70, как у меня, но у меня ШИМ регулировка)
Итак, как это работает.
RPM13/TMP13/PER13 - максимальные значения оборотов, оставляем RPM13/PER13 без изменения, а TMP13 ставим в то значение, которое считаете нужным (у меня 3200 оборотов(макс) при 90 градусах)
RPM11/TMP11/PER11 - до этих значений вентили с нуля будут раскручиваться или же начальные значения. На скриншоте у меня до 35гр вентили крутятся с технически минимально возможного значения до 1000об, после 35 и до 70гр(TMP12) раскручиваются плавно до 2600(RPM12).
Чтобы остановить вентили RPM11/TMP11/PER11 записываем как 0/0/ХХ, где ХХ - температура, до которой вентили будут стоять.
Memory Clock - частота видеопамяти. Ставим стабильное по вашему мнению значение и -50Мгц. Для большей стабильности. Через АВ в случае чего можно поднять или опустить значение.

2) Вкладка Voltage Table
#77
Здесь мы выставляем напряжение буста. Я привожу пример с максимальным напряжением 1281.
Сначала разблокируем две строчки в BIOS по - инструкции[/size]. От себя добавлю - чтобы не было четвертой неопознанной строки - не трогайте ее предел!
Меняем только первые три строчки.
Пример биоса 980ti класси с открытыми строками и поднятым максимальным напряжением.
1 строка: максимально возможное напряжение (зависит от регулятора напряжения вашей ВК, может максимально стоять и 1281, и 1250, тут как повезет). Ставим 1281.3.
2 строка: это наше базовое напряжение для Boost Clock.
Если желаете на шаг снизить напряжение - меняем максимальное напряжение в этой строке на шаг вниз стрелками клавиатуры и шьем BIOS с этим напряжением и выполняем шаги с рендером в gpu-z. Полученное напряжение (это будет минус шаг от вашего стокового напряжения) пишем первым значением во вторую и третью строку.
Если не желаете на шаг снизить напряжение - ставите напряжение, найденное при помощи AB в минимум и плюс один шаг в максимум. При таком раскладе частоты сбрасываться под температурой НЕ БУДУТ.
Максимальное напряжение в этой строке ставим на шаг больше от минимального.
3 строка: Минимум как и во второй, максимум - как первая. Это как раз то напряжение, которое через аб мы можем регулировать. (т.е. до 1.281 в случае чего поднимем(если есть такой шаг ШИМ)
3) Вкладка Power Table
#77

Это лимиты мощности. Нас интересуют первые 6 групп(одна группа состоит из Min|Def|Max значений)
1 группа - это TDP карты. По сути, это то значение тепла, которое производитель гарантирует отвести с помощью СО, к лимиту мощности отношения не имеет. Ставим его таким же, как и значения 6 группы.
2 группа - пропускается, не трогаем руками
3 группа - мощность слота pci-e, ставим как на скрине и не палим материнки.
#77
4 группа - мощность первого доппитания. Без энтузиазма ставим 75000 для 6пин и 150000 для 8 пин
5 группа - мощность второго доппитания. Без энтузиазма ставим 75000 для 6пин и 150000 для 8 пин
6 группа - лимит мощности. Вот что нас и интересует! Я ставил 280/300вт (75+75+150), если не хватает - в AB кручу ползунок. Эти же значения пишем в 1 группу.

4) Вкладка Boost Table
Вот и та самая таблица частот.
Стоковая:
#77
Курильщика Правленая по инструкции от Аффторитет, но с измененным алгоритмом из шапки, по чуть другими частотами с 35 ячейки(чтоб больших разниц между частотами не было):
#77
Инструкция:

5) Вкладка Boost States
Меняем лишь Max GPC в Р00 и Р02 на значение из 74 ячейки таблицы частот, остальное нас не касается.
6) Вкладка Clock States
Тут в DDR профиля P00 ставим частоту памяти из первой вкладки (а точнее - она сама тут изменится при изменении частоты там), а вот DDR в Р02 или оставляем как есть, или меняем на значение как в P00. Если оставим как есть - может в играх при записи видео(в том ж АБ например при аппаратке) скидывать частоту до этого значения.
Пример возможностей разгона через BIOS (youtube)
Далее прошиваемся полученным BIOS и проводим тестирование в бенчмарках и играх.
Всем добра и хорошего разгона. Сообщение будет редактироваться по мере нахождения новой информации

Для редактирования биос с помощью КВТ, МВТ и НЕХ редактора. Для начала берем оригинальную версию биоса, создаём копию (оригинал нам ещё пригодится) и приступаем к редактированию.
1) Актуально для gm200.
Если ваш биос выглядит как на скриншоте:
#77
то необходимо открыть 2 и 3 строчки в таблице напряжений. Для этого открываем биос В КВТ и двигаем выделенные ползунки в произвольное положение:
#77
Получается примерно так:
#77
Теперь наш биос выглядит так в МВТ:
#77
Выставляем нужное нам напряжение буста во 2 и третьей строчке таким образом(моё напряжение для буста - 1.175в)
Во второй строчке к правому значению прибавляем один шаг, в третьей ставим максимальное значение, до которого через АВ можно будет поднять.
#77
Запоминаем, на какой ячейке расположена частота 3d base clock:
#77
На позицию буста(у меня при 1.174в это 59 ячейка) ставим частоту, которая при этом напряжении стабильна(я ставлю на 20-30 мгц ниже, остальное добавляю в АВ)
#77
Далее открываем биос в НЕХ редакторе и ищем ячейку буста:
к номеру ячейки прибавляем 12 (в моём случае 59+12=71) и переводим в hex (71d = 47h). Далее берем частоту на этой ячейке(1455.5 у меня), умножаем на 2(2911) и переводим так же в НЕХ(2911d = 0B5Fh). Ноль не теряем.
Далее ищем в НЕХ коде биоса следующую шестнадцетиричную последовательность:
47 5F 0B 00 01
#77
Где 47 - НЕХкод ячейки биоса, 5F 0B - удвоенная частота младшими разрядами вперед(0B_5F), 00 01 - код команд.
Влево(с 46 позиции) идут ячейки с 58 до 1 группами по 5. Берем значение частоты, которое у нас будет между базовой и частотой буста(я выбрал 1405), переводим в знакомый формат (1405 * 2 = 2810d= 0AFAh) и вставляем их с ячейки перед бустовой(58у меня) по ту, на которой стояла базовая частота + 1 (43+1=44) и меняем их на нужное нам значение (FA 0A)
После редактирования таблицы частот соотносим значения в таблице напряжений, сохраняем биос и прошиваем.
#77
#77
Можно писать любые частоты, выбирать любой шаг, но твикер может перечеркивать частоты, которые в него не забиты. Ничего страшного, это софтовая недоработка, КВТ так же показывает биос от максвелла.
#77
#77
В дальнейшем добавлю инструкцию по изменению шагов напряжения и самих напряжений буста.
Пример:

ролик - ссылка на рутуб:
http://rutube.ru/video/private/cfe67abb ... wT5UFfDCOA
