Перед прогревом рекомендуется выпаять элетролитические конденсаторы(выглядят так)

Краткая инструкция:
Снимаем охлад
Выпаиваем электролитические конденсаторы
снимаем крепежную планку(необязательно, но я снимаю)
обертываем фольгой и бумагой(поочередно, желательно в несколько слоев) оставляем "на виду" чип и память.
я обычно делаю так: фольга-бумага-фольга-бумага-фольга и еще раз фольга.
фольга позволяет оставить живыми разьёмы DVI, VGA, и др пластиковые детали(например спикер, если он есть.)
кладём в духовку, включаем температуру 220-240, когда дойдет до 220-240 греем в течении 6-9 минут!
сразу не вытаскиваем - пускай плавно остывает.
собираем, тестируем.

Полезная информация:



Прежде чем задать свой вопрос - рекомендуется почитать тему.

Удачно оживил видеокарту ZOTAC GeForce GTX 560

Симптомы: на Ubuntu не загружался драйвер и графический режим. На Windows кое-как загружалась с артефактами, но потом всё.

Причины: давно не чистил, образовался комок пыли на радиаторе и из-за этого он перестал хорошо продуваться. После часа-двух игры компьютер перестал запускаться (работает на Ubuntu).

Процесс оживления.
1. Снял всё детали, которые смог.
2. Обкрутил фольгой, оставив видимым только процессор.
3. Установил видеокарту на кастрюлю, что бы касалась её лишь краями.
4. Установил это всё в электрическую духовку и включил её.
5. Дал поработать минут 10, потом 10 минут держал закрытой и потом достал для медленного охлаждения.
Делал так, потому, что не было чем измерить температуру, а про то что можно было положить припой рядом, который расплавился бы при 180, я прочитал позже.
В целом до 200 градусов духовка разогревается за 10-15 минут.

Здравствуйте! Купил сегодня видеокарту... Подскажите пожалуйста, как снять этот радиатор с графического чипа? Дело в том, что там нет винтиков, радиатор намертво приклеен засохшей термопастой к чипу видюхи... Как ее можно расплавить? Растворителем, жидкость для снятия лака? Паяльника у меня нет. В ютубе наткнулся на видео, как чел прогревает видюху утюгом, и у него пропадают артефакты! С духовкой варик не рассматриваю. Есть ли смысл прогревать чип утюгом минут на 20-25? Это не будет пожароопасно? Т.е. если черный экран и видюха не подает признаков жизни - это может ее воскресить? Или бессмысленно? Благодарю за внимание.

Прогрев восстанавливает контакт при отвале.

У вас же не факт что отвал... Радиатор хоть греется? Если нет, то врядли чип.


Если всё делать правильно, то безопасно. Гладят же люди одежду, тут принципиального отличия нет.

Но если кое как кинуть утюг и пойти в кафешку, то возвращаться возможно некуда будет.


Попробуй обычным феном дуть на радиатор и аккуратно расшатывать его.
Никаких растворителей на карту лить не нужно.

Доброго времени!
А память может так отпаиваться, что бы ей потом прогрев помог? Судя по симптомам у меня именно она полетела. Последнее, что показала - характерные полосы. Температура ядра, сколько помню, выше 72 не поднималась, если кулеры в момент смерти не отказали, тогда было не больше. Паяльной станцией с обычным паяльником, не феном, через какую-нибудь металлическую пластинку или тот же радиатор нормально же будет прогревать?

HellQwer, когда летит память, в 3д возникают различные артефакты. В остальном видеокарта работает, драйвера устанваливаются и т.д.
Когда отвал чипа, то при установке дров комп перестает работать. Без драйверов(а так же в биосе, безопасном режиме и т.д.) обычно работает, зачастую с полосами или другими артефактами.

Если память, то лучше отдать в квалифицированный сервис, заменят и видеокарта будет долго радовать.

С ней как было: зависло с полосками, как при переразгоне памяти (та 7950 не артефачила, только висла с разными полосами-квадратами), ребутнул комп, подумал ничего важного, зашел в ту же игру быстрее (играл в AW, она онлайн, не хотел народ подставлять), опять зависла и усё, при загрузке то ли черный экран, то ли отсутствие сигнала, ни биоса, ничего, только кулер и подсветка завелись, винда никакого устройства на порту не видит, хотя почему-то при установленной видяхе, встройка не работает, что бы загрузиться и включить её пришлось вытащить поломавшуюся.

В несколько центров носил, отказывались, в одном сказали, что в городе никто нормально не ремонтирует. Можно, конечно, ещё поискать...
Я с горя новую купил, теперь вот думаю, какой бы профит из мертвой извлечь. Если прогрев воскрешает при смерти через память - продать недорого с пометкой, что в случае чего пропекать периодически придется.

HellQwer, это почти наверняка не память.

Скорей всего дело в самом чипе.

Почему? Симптомы от и до не подходят же: и биос не грузится и глючила память, а не ядро...
Т.е. стоит попробовать прогреть? Его даже проще, чем память, хорошо, если и впрямь он.

Потому что с памятью всё грузится и даже драйвера устанавливаются.
А полосы при типичном отвале чипа.
https://www.google.com.ua/search?q=%D0% ... 1%82%D1%8B


Чем же проще? Память поменял и видеокарта "как новая".
Чип прогрел и надейся что заработает, а если заработает, то может неделю проработать и дальше окончательно отойти.
Или видеокарта уйдет на продажу после прогрева? Надеюсь что нет.

По мне так стоит попробовать, терять нечего.

Непонятно какая конкретно микруха проблемная. В продаже у нас память я не нашел, только с аукционов, но это ещё ладно, как такое распаивать на коленке?
#77
А чип я так понимаю, можно просто паяльником через металл на 240 градусов прогреть и всё, без особой мороки. Надо только тонкости изучить: флюс, ещё чего.
При переразгоне памяти и перед смертью были полосы с полным зависанием и без картинки на фоне. Такой эффект как на фотках ловил после перезагрузки от переразгона. Интересно, как так получилось, что от памяти ядро отваливаться начало, оно, конечно, рядом находится, но мониторинг свыше 72градусов давненько не показывал...
А что с ней делать надо? Бенчмарки погонять, бубликом нагреть - понятно. Ещё? А так мне она без надобности уже, видяха вцелом хорошая, за исключением того, что мёртвая, тянет всё с приятной картинкой, без излишеств, почему бы сразу не продать с линком на эту темку, что бы покупатель знал как периодически прогревать в случае чего

Здравствуйте, порекомендуйте флюс для прогрева чипа видяхи и нужно ли его смывать и проводит ток или нет, заранее спасибо, можно не марку, а характеристику (допустим флюс любой, или там активный, жидкий, смывочный или не смывочный ну в общем вы поняли, прост я в них ничего не понимаю)
p.s. все характеристики перечислены "от балды" ради того чтоб мой вопрос был понятен

Итак, прожарил 2 свои карты.

Что было:


Оборудование:
Электроплитка с закрытой спиралью и регулировкой мощности 150/300/600 Вт.
Термопара
Флюс RMA-223-AS-TF
Паяльная станция Lukey 852D+ (хотя можно и без нее было)

Как делал:

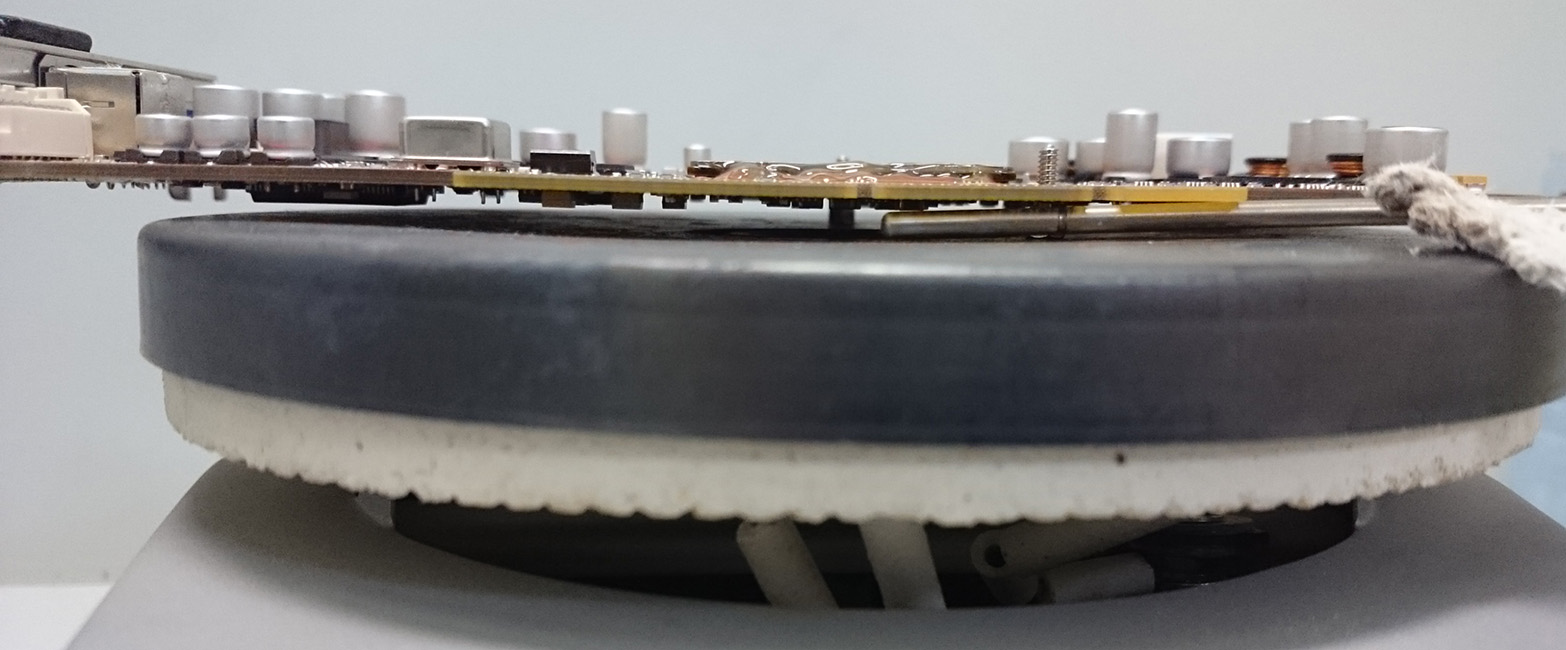

Карта расположена ~ в 5-7 мм над поверхностью плитки. Этого достаточно, чтобы карта нагрелась до нужной температуры, при этом ни один элемент на плате не будет касаться поверхности плитки, это важно.
Для того, чтобы расположить карту на заданной высоте я использовал винты от разъемов DVI/D-Sub, которые вставил в монтажные отверстия на плате.
Щуп термопары диаметром ~2 мм расположен горизонтально строго между резъемом AGP и плиткой. При этом щуп не касается плитки.

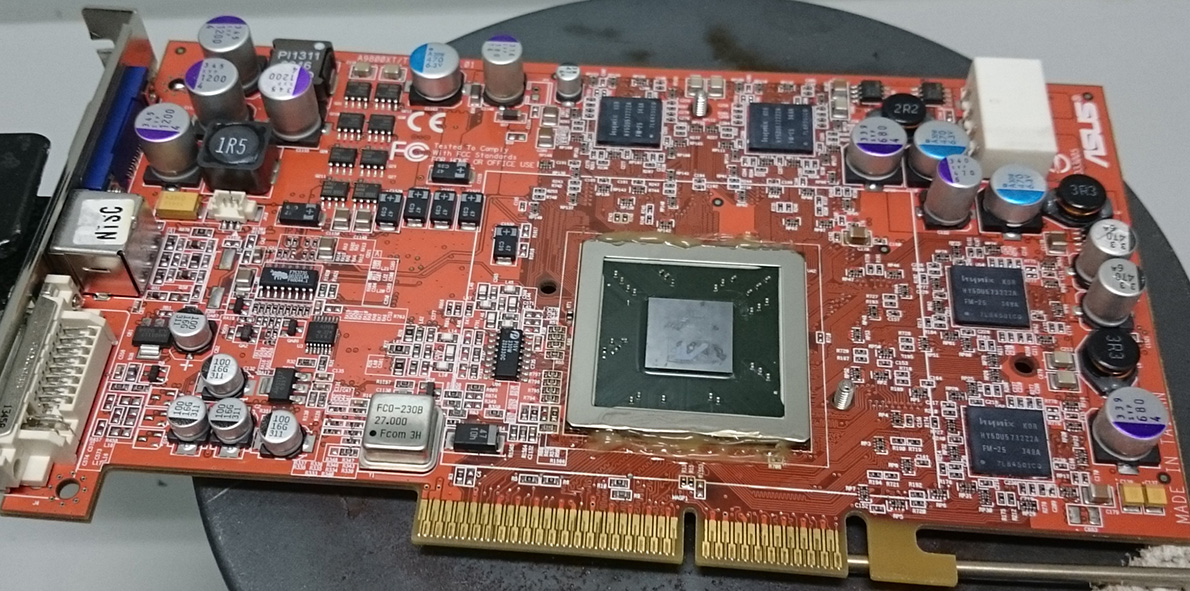

Чип расположен примерно по центру плитки. Справа от GPU на фото как раз можно видеть торчащий винт из отверстия.

Также со стороны разъемов DVI/D-Sub был поддерживающий штатив. Таким образом плата располагалась на заданном уровне, при этом ни один элемент не касался плитки.

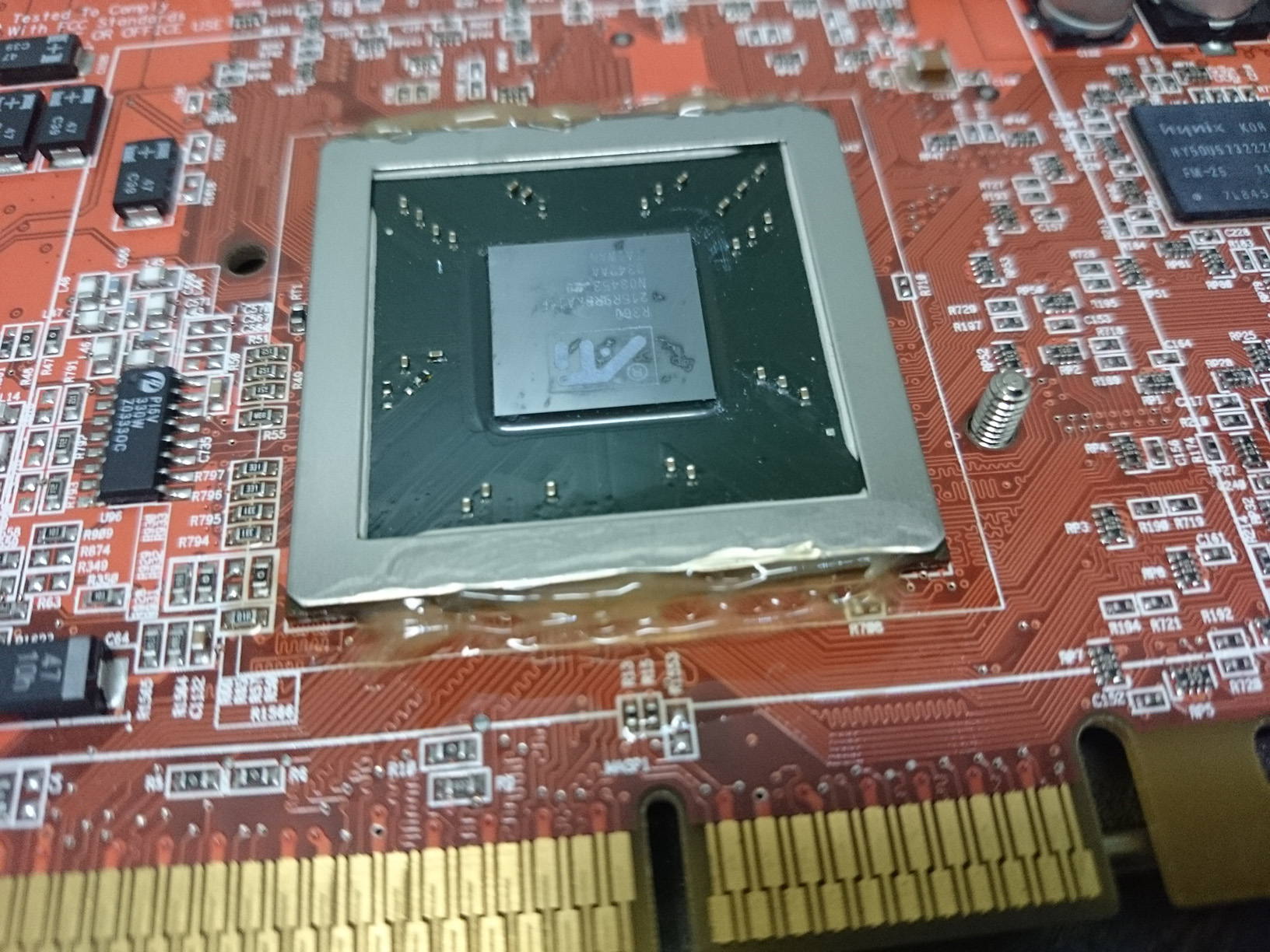

Когда все расположил, с двух сторон от чипа выдавил флюс и разогрел его феном с температурой 100 градусов, чтобы он стал жидким и немного втянулся под подошву чипа. При нагреве плиткой он втянется еще больше (капиллярное всасывание), но я решил заранее прогреть его феном, чтобы под подошвой в самом начале было какое-то его количество.
Далее включил плитку. Постепенно регулировал мощность, когда температура дошла до 200 градусов прогрел кристалл GPU сверху феном с воздушным потоком такой же температуры на протяжении секунд 10-20 (можно было этого не делать думаю).
Вскоре флюс начал кипеть, после этого температура по щупу дошла до 250 градусов, я выключил нагрев и стал ждать пока остынет.
После того как карта остыла, по возможности удалил остатки флюса ватной палочкой со спиртом.

Итоги:
Первой жарил X800 XT.
Я неправильно расположил щуп и не учел неравномерность нагрева поверхности плитки. В итоге карту я существенно перегрел, настолько что с обратной стороны печатной платы один smd-элемент отвалился и упал на плитку.
Также я подложил под чип ATi Rage теплоизоляционный материал, из-за непосредственного физического контакта с которым пара smd-конденсаторов сдвинулась с места.
В завершение всего этого безобразия текстолит на обратной стороне платы вздулся из-за перегрева. Я конечно все припаял, но карта не заработала.

Второй жарил 9800 XT с учетом анализа своих ошибок. В разделе выше "как делал" написано все с учетом исправления этих ошибок.

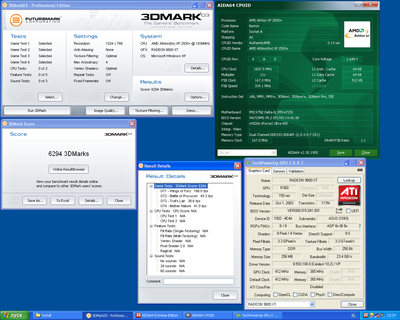

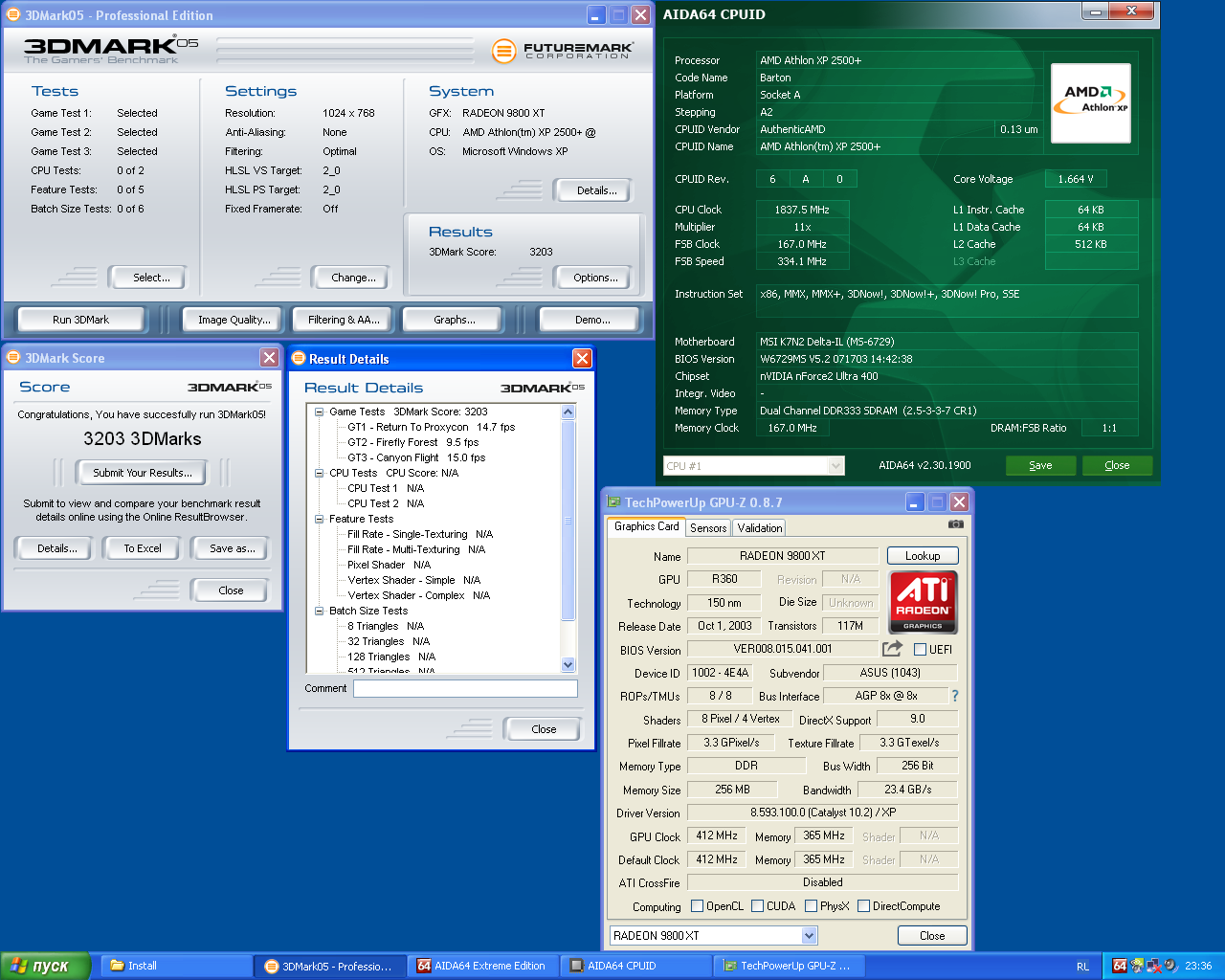

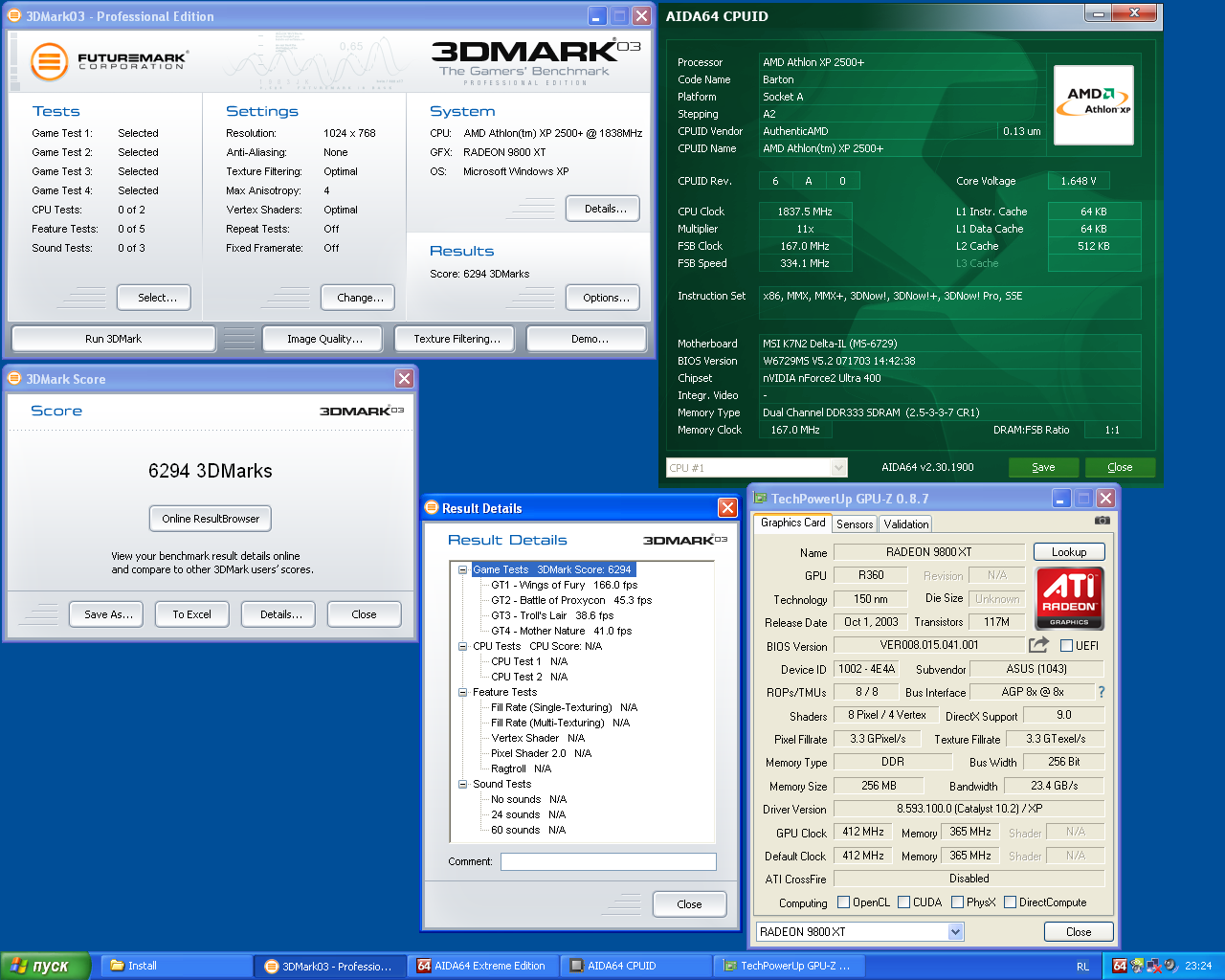

Результат - артефакты исчезли, драйвер не ругается, марки крутятся.


Добавлено спустя 27 минут 24 секунды:

Безотмывочный нейтральный гель для пайки BGA

Оживил своего трупика 480. Скальпировал бритвой с ножом, прогрел паяльным феном прям по кристаллу, флюс только СКФ, тратиться на что-то дороже ради трупа жаба задавила. Думал что не оживет потому что когда снял крышку очень агрессивно ножом отскабливал ту "холодную сварку" на которой крышка держалась и там в некоторых местах стало видно медные дорожки под лаком, но видимо сами дорожки не повредил. Намазал между крышкой и кристаллом термопасту которая шла с кулером 7000A-Cu в далеком 2003 года(был у меня такой раритет ), а на кулер(VF3000F) gelid gc-extreme ибо раритетная паста закончилась. Все завелось, температура радует глаз, в Хевен с настройками на максимуме выше 68гр не поднимается, пока сижу на ней ради прикола, профильную положил на полку, посмотрим сколько зомбик протянет. Ради такого дела буду усиленно мучить его играми и тестами

Сегодня оживил ATI 4870. Симптомы: небольшие артефакты и зависание ПК. В результате видеокарта вообще перестала выводить изображение, вентилятор на ней при этом вращался. Снял с видеокарты охлаждение. Замотал по инструкции из первого сообщения фольгой и бумагой. В электро духовку положил на решетку под самый верх, под самый тен. Температура максимальная 240 градусов. 10 минут держал. Видеокарта ожила. Спасибо за инструкцию.

Ребята можно ли чем нибудь заменить термопрокладку на памяти,и вообще обязательна ли она? Есть прогретая 9800gtx,без термопрокладки под память запускать боюсь.Если брать то какую нужно?

Ничего ей не будет, радиаторы на памяти вспомогательные, запустить можно и так. В дальнейшем для успокоения можно купить термопрокладку или сделать самому как комрад Dart's в этой заметке. Либо просто обычный бинт сложить в несколько слоев и пропитать термопастой

Отлично подходит обычная пищевая фольга в несколько слоев и термопастой между слоями. Гораздо лучше и эстетичнее бинтов и тому подобного. Позволяет сделать термопрокладку нужного размера.

Mak1 Опасный вариант, фольга ведь проводит электричество.

TheRock666 ничего опасного. Кристалл электричество не проводит, а микрокапля суперклея надежно фиксирует там где надо.

Mak1 Как вариант можно попробовать.
