В данной теме обсуждаются видеокарты с архитектурой RDNA 3 - AMD Radeon RX 7000-й серии.
#77
Архитектурные особенности
#77
Графические процессоры серии Navi 30 первыми в истории получили мультичиповую компоновку подобно центральным процессорам Ryzen. Однако, если в ЦП можно было наращивать количество чиплетов с вычислительными ядрами и практически линейно масштабировать производительность, то в случае с ГП не все так просто. Блоки графического процессора требуют высокоскоростного соединения с низкими задержками при «общении» между собой — по всем параметрам гораздо более превосходящего то, которое используется для соединения вычислительных чиплетов в центральных процессорах. Именно поэтому делить графический чип на такие блоки нецелесообразно. Слишком высоких задержек графика не приемлет: они неминуемо будут выливаться в заметный штраф к производительности. При создании новых графических процессоров AMD пошла другим путем. Вычислительные блоки графики остались в базовом чипе Graphics Compute Die (GCD). Из состава ГП выделили контроллеры памяти DDR6 и быстрый Infinity Cache, расположив их в более мелких чипах Memory Cache Die (MCD).
#77
Смысл от применения чиплетов такой же, как и в случае с центральными процессорами: во-первых, малые «кирпичики» чиплета имеют меньший процент брака при производстве, чем большие чипы — особенно такие сложные, как графические процессоры с десятками миллиардов транзисторов. Во-вторых, можно использовать разные техпроцессы производства для разных частей ГП. В отличие от вычислительного GCD, MCD с кеш-памятью и контроллерами DDR от более тонкого техпроцесса выиграют мало, тогда как по чуть более «толстым» нормам производить их дешевле. Третий плюс — унификация. Можно «собирать» графические процессоры разного уровня, используя одни и те же MCD при разных GCD. По слухам, будущий чип среднего уровня Navi 32 будет построен именно так. И четвертое преимущество: при налаженном массовом производстве производство чиплетных ГП должно обходиться дешевле, чем монолитных, что неминуемо должно повлиять на конечную стоимость видеокарт. Пока это не особо заметно, но стоит помнить: Navi 31 лишь первый в своем роде. Как и в случае с процессорами Ryzen 1000 серии, это только начало.
F.A.Q.
1.Как разогнать видеокарты Radeon 7000-й серии? Важной особенностью архитектуры RDNA3 является то, что разгон GPU даёт линейный прирост fps в играх до 2800 МГц. Т. е. на сколько % разогнали, столько % прирост fps в играх получили. После 2800 МГц линейность разгона теряется, и как не гони и не повышай частоты, Power Limit, прирост fps в играх составляет всего 4-5%. Об этом рассказано в этом обзоре https://overclockers.ru/blog/Vorvort/show/121115/obzor-i-testirovanie-videokarty-asrock-radeon-rx-7900xtx-aqua, раздел Нюансы разгона, где оверклокеры, с помощью множества тестов, выяснили подробности. В синтетических бенчмарках порога в 2800 МГц нет, разгон линейный на любых частотах. Обновление: у одного из владельцев 7900XTX линейный разгон в играх после 2800 МГц GPU, но для этого он разогнал GDDR6 до 2800 МГц. Так как же разогнать Radeon 7000-й серии? Хорошие результаты даёт комплексный разгон GPU и GDDR6. Например на моей видеокарте разгон GPU до 2852 МГц и GDDR6 до 2700 Мгц дал прирост fps 12% в играх, в сравнении с референсными частотами 2500 МГц GPU 2500 МГц GDDR6. Вершиной разгона является андервольтинг. Если вам удалось после разгона снизить напряжение на GPU без потери производительности - поздравляю! Вы сделали очень удачный разгон. 2. Как сделать андервольтинг? У видеокарт Radeon 7000-й серии вольтаж на GPU часто завышен с завода. Снизив напряжение на GPU в драйвере Radeon Software пользователь может уменьшить энергопотребление и нагрев видеокарты без потери производительности. Единственный нюанс - не все игры работают на сниженном для GPU напряжении. Например у меня Radeon 7900XTX в игре Baldurs Gate 3, в 4К ультра, работает на 1.05 В, а в игре Division 2, 4К, кастом настройки (тяжелее Макс.) для GPU требуется 1.12 В. Ещё одним важным инструментом андервольтинга является снижение Power Limit видеокарты. Иногда у геймера в игре очень много fps и ему не нужны избыточные энергопотребление и нагрев видеокарты. Он ограничивает в драйвере Radeon Software Power Limit видеокарты, снижая указанные параметры под нагрузкой, зачастую не теряя производительность в играх. Пользователь может сочетать оба инструмента для андервольтинга, получая отличные результаты. 3. Как решить проблемы штатной эксплуатации "воздушных" Radeon 7900XTX при перегреве hot spot? В теме были жалобы владельцев Radeon RX 7900XTX на перегрев hot spot при штатной эксплуатации. Проблема заключалась в штатном термоинтерфейсе, который выдавливало радиатором системы охлаждения. Решается она заменой штатного термоинтерфейса на термопасту с фазовым переходом. Автор F. A. Q. не несёт ответственности за манипуляции с видеокартами, пользователи делают их на свой страх и риск. 4. В каких играх Radeon RX 7900XTX показывает высокую производительность в 4К с ультра настройками? (без RTX Nvidia) 15 проектов, где 7900XTX была на равных или минимально отставала от 4090: AC: Odyssey, Far Cry 6, AC: Valhalla, Cyberpunk 2077, RDR2, CoD: MW2, Remnant 2, Hogwarts Legacy, Starfield, BG3, Immortals of Aveum, Ratchet & Clank: Rift Apart, Fortnite (DX12, HW RT, Nanite epic, Lumen epic), Horizon Forbidden West, Dragon's Dogma 2. С трассировкой лучей и высоким fps в 4K ультра на Radeon RX 7900XTX можно поиграть только в Doom Eternal, Marvel's Spiderman remaster, Far Cry 6.
Стандартная политика модерирования по оффтопику - правило "одного шага". Это значит, что отстоящее от сабжа на 1 шаг не является оффтопиком, но длительные дискуссии (глубже 2-3 ответов) переносятся в тематику.
Сабж: * Видеокарты 7000х * Производительность в играх, майнинге, бенчах * Ремонт, обслуживание, подключение, охлаждение видеокарт * Потребление, необходимый ваттаж БП и размер корпуса * Софт для настройки и иной работы с видеокартой
На один шаг (без развития дискуссии): * Видеокарты 5000-6000 и конкуренты * Приемлемость конкретного БП для карты * Сравнение прибыльности конкретного софта для майнинга * Совместимые с картой мониторы, ТВ и их режимы * "Раскрывающий" процессор (очень осторожно)
Оффтопик: * Эстетические качества игр * Морально-этические аспекты майнинга * Купленный 10 лет назад БП и его целесообразность * Личные качества участников
Обжаловать запреты можно в спецтеме.
Пользователи, которым вменен запрет на постинг в теме
Запреты добавляются по согласованию с любым модератором или после получения 2 ЖК в теме. Xennex - неопределенный срок - varg: успел задолбать 10+ участников ветки, отключен от раздела. Flw, за вброс, провокацию, ложные данные, нарушение запрета на постинг, оскорбление куратора, имитацию дизайна аватара куратора - бессрочно. RoMiLiUs, за флуд, оффтоп, провокации, оскорбления с многочисленными рецидивами - бессрочно.
Member
Статус: В сети Регистрация: 29.07.2015 Откуда: Москва Фото: 684
forcestrat да уже тут давно споры ведутся и версие разные высказываются например что никакого физического хотспота нет, и что он считается по какой-то хитрой формуле. доказательств нет, так же как и наоборот, физического датчика "hotspot" никто не видел в глаза, и проверить заявления АМД что там якобы на каждом чипе сотни датчиков из которых выбирается максимальное тоже никто их не видел и хрен его знает....
_________________ https://overclockers.ru/blog/A224/ -- My life is an endless cistern of slaugher and my girlfriend name's Lyuda :D
Member
Статус: Не в сети Регистрация: 22.07.2007 Откуда: г.Новокузнецк
A224 писал(а):
и проверить заявления АМД что там якобы на каждом чипе сотни датчиков из которых выбирается максимальное тоже никто их не видел и хрен его знает....
Современные чипы очень сложные, если на них посмотреть, там куча разных блоков, десятки млрд транзисторов. И чтобы это всё контролировать, нужны не десятки, а сотни термодатчиков. А Хот.спот уже из названия ясен и понятен, что это точка на чипе которая имеет самую высокую температуру. И она может быть в очень разных местах, в зависимости от СО и термопасты. А так же удачности самого чипа, к примеру есть уже примеры так называемых горбатых чипов или вогнутых.
Member
Статус: В сети Регистрация: 29.07.2015 Откуда: Москва Фото: 684
<TopUpdate>
+
если бы хоть кто-нибудь показал этот низкоуровневый режим где сотни датчиков мониторились на одном чипе и как это соотносится с HWInfo хотспот - вопросы бы сразу отпали. а так можно долго на тему мусолить что на самом деле никто не знает
_________________ https://overclockers.ru/blog/A224/ -- My life is an endless cistern of slaugher and my girlfriend name's Lyuda :D
Мемbеr
Статус: Не в сети Регистрация: 13.09.2012 Откуда: Москва Фото: 19
forcestrat писал(а):
что вокруг температуры нормальные вполне
Основные графические конвейеры сосредоточены в GCD. В MCD второстепенные. Также у GCD маленькая площадь, что ухудшает теплоотвод и ведёт к высокой температуре под нагрузкой. Замена термопасты ведёт к потере гарантии, лучше сделать андервольтинг и снизить Power Limit.
Member
Статус: Не в сети Регистрация: 25.10.2018 Откуда: Оренбург
A224 писал(а):
да уже тут давно споры ведутся и версие разные высказываются например что никакого физического хотспота нет, и что он считается по какой-то хитрой формуле
Нет никакой проблемы внедрить датчики температуры в области центра и по бокам кристалла. Достаточно в области центра 4 датчика и по краям 4 датчика разместить. А уже алгоритмами высчитывать средние температуры для центра и для краев.
Member
Статус: Не в сети Регистрация: 29.04.2008 Откуда: Москва Фото: 0
forcestrat писал(а):
опять же вот поиграл часик(закрытый корпус) и возник вопрос, гпу 68 хотспот 99, память 82,
горяевато. я вчера врубил стресс тест осст вот он мне вчера хотспот до 90*С прогрел. с андервольтингом и задушенными частотами карта уперлась в лимит 264вт.
Member
Статус: Не в сети Регистрация: 08.04.2014 Фото: 0
Угу, ток проблем с Helldivers 2 не решают до конца. Краш драйвера на ровном месте. Помогло отключение SSGI и антиальянсинга. И еще кстати при загрузке старого профиля разгона система зависает почему-то. Руками заново нормально выставляется.
Member
Статус: Не в сети Регистрация: 08.02.2015 Откуда: Челябинск Фото: 27
Доброго времени суток всем. Перешел на очередную времянку - R5-3600\Asus Prime B450M-A\Kingston 2x16gb PC3200\M2 Samsung 960 EVO С AMD ранее вплотную не сталкивался и тонкостей в работе и настройке не знаю, но изучить матчасть все таки надо будет для общего образования. Возник вопрос - карта работает в режиме 3.0, вместо 4.0. Связано ли это с тем, что М2 ССД стандарта 3.0 и проц переключает контроллер PCI-e в этот режим? Память в биосе поставил 3200 (функцию включения XMP плата вроде не держит, или пока не нашел такую кнопочку), в HWinfo отображается скорость работы 1600 - скорее всего это правильно, но спрошу все равно - корректно ли такое? Еще есть такая функция - Resise Bar. Что за зверь и нужно ли оно мне?
Погонял карту пока на лайтовом биосе в Superposition и Port Royal, получил первые результаты. В комнате примерно 25 градусов. GPU 3060mhz, 1090mV, MEM 2614mhz, кульки разгонялись примерно до 2000-2200 об\мин (60%), корпус открыт, карта в корпусе (не на удлинителе), дополнительных вентилей нет. PL=0%, мощность 346ватт, дельта GPU-Hotspot 12-13град, ГПУ до 52, хотспот до 65, память до 72 в режиме 4К набрал 21262 PL+15%, мощность 400ватт, дельта GPU-Hotspot 15-16град, ГПУ до 54, хотспот до 70, память до 76 в режиме 4К набрал 21764 Port Royal PL=0% - score 16308, PL+15% - score 16964 частота допрыгивала до 3126мгц, пиковая мощность 520 ватт Более точную настройку пока не тестировал, на ОС биосе еще надо получить результаты. Судя по мониторингу напряжения при нагрузках, можно еще значительно уменьшить напряжение на ядре. Процессор при CPU Test разогревается до 80 градусов, водоблок на него в процессе изготовления. Завтра - послезавтра поставлю.
Member
Статус: В сети Регистрация: 29.07.2015 Откуда: Москва Фото: 684
Watercool74 писал(а):
Еще есть такая функция - Resise Bar. Что за зверь и нужно ли оно мне?
да. +5% фпс в играх.
Watercool74 писал(а):
PL=0%, мощность 346ватт, дельта GPU-Hotspot 12-13град, ГПУ до 52, хотспот до 65, память до 72 в режиме 4К набрал 21262 PL+15%, мощность 400ватт, дельта GPU-Hotspot 15-16град, ГПУ до 54, хотспот до 70, память до 76 в режиме 4К набрал 21764
что как-то холодно. во-первых PL0 - 405, а PL15 - 466 Ватт должно быть во-вторых наверно тоже обороты сразу агрессивно настроил на видюхе? тогда нормально столько и должно быть ну и в корпусе похоже с охлаждением всё ок
_________________ https://overclockers.ru/blog/A224/ -- My life is an endless cistern of slaugher and my girlfriend name's Lyuda :D
Member
Статус: Не в сети Регистрация: 08.02.2015 Откуда: Челябинск Фото: 27

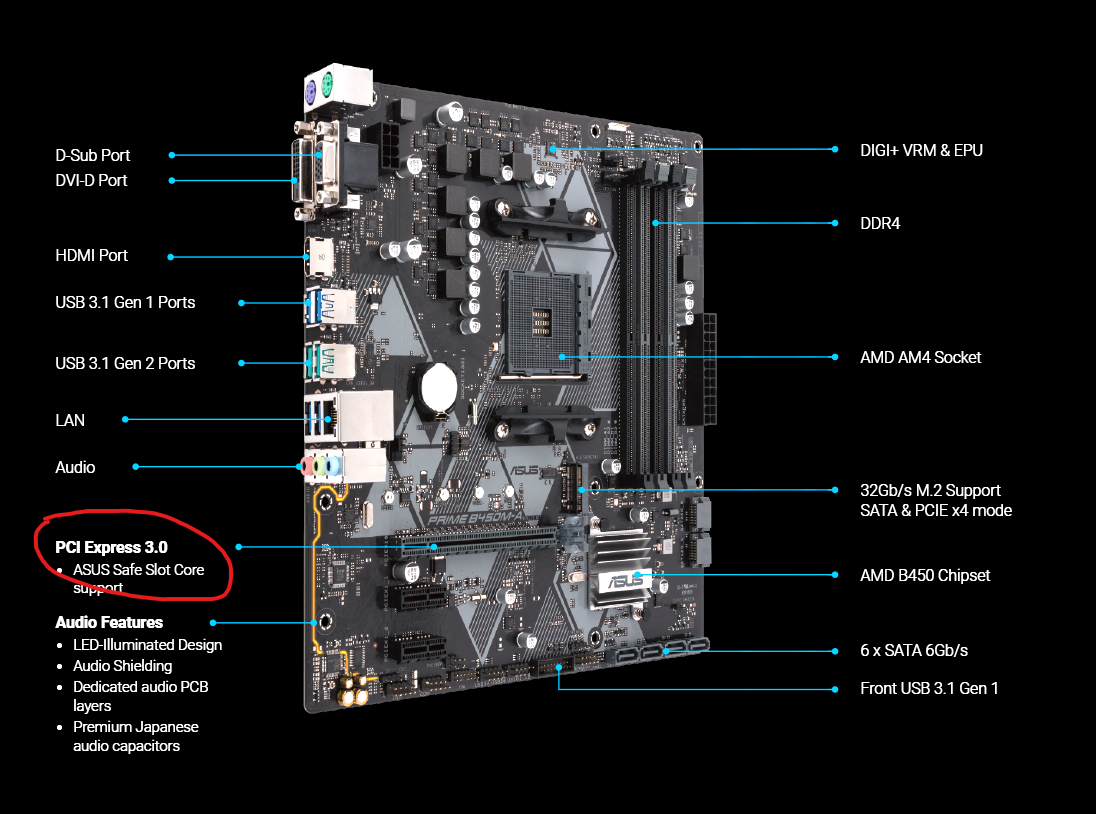

с мамкой значит промах небольшой (все равно даром досталась, произвел маленький ремонт) думал что как на моем старом интеле - версия экспесса определяется процом, здесь видимо по другому
A224 писал(а):
во-первых PL0 - 405, а PL15 - 466 Ватт должно быть
это для ОС биоса, я пока на лайтовом гонял (писал выше)
A224 писал(а):
ну и в корпусе похоже с охлаждением всё ок
доп вентилей нет никаких, один на заде стоит, но он бесполезный пока, ну и в бп вертушка, вода отключена обороты вентилей настроил в пределах комфорта на этой карте крепление кулеров интересно сделано, может вызывать резонанс при определенных оборотах, если есть какой то дисбаланс вертушек
и еще вопрос - есть ли значительная разница между экспресс 3.0 и 4.0? или она будет заметна только на топовых железках?
Member
Статус: В сети Регистрация: 29.07.2015 Откуда: Москва Фото: 684

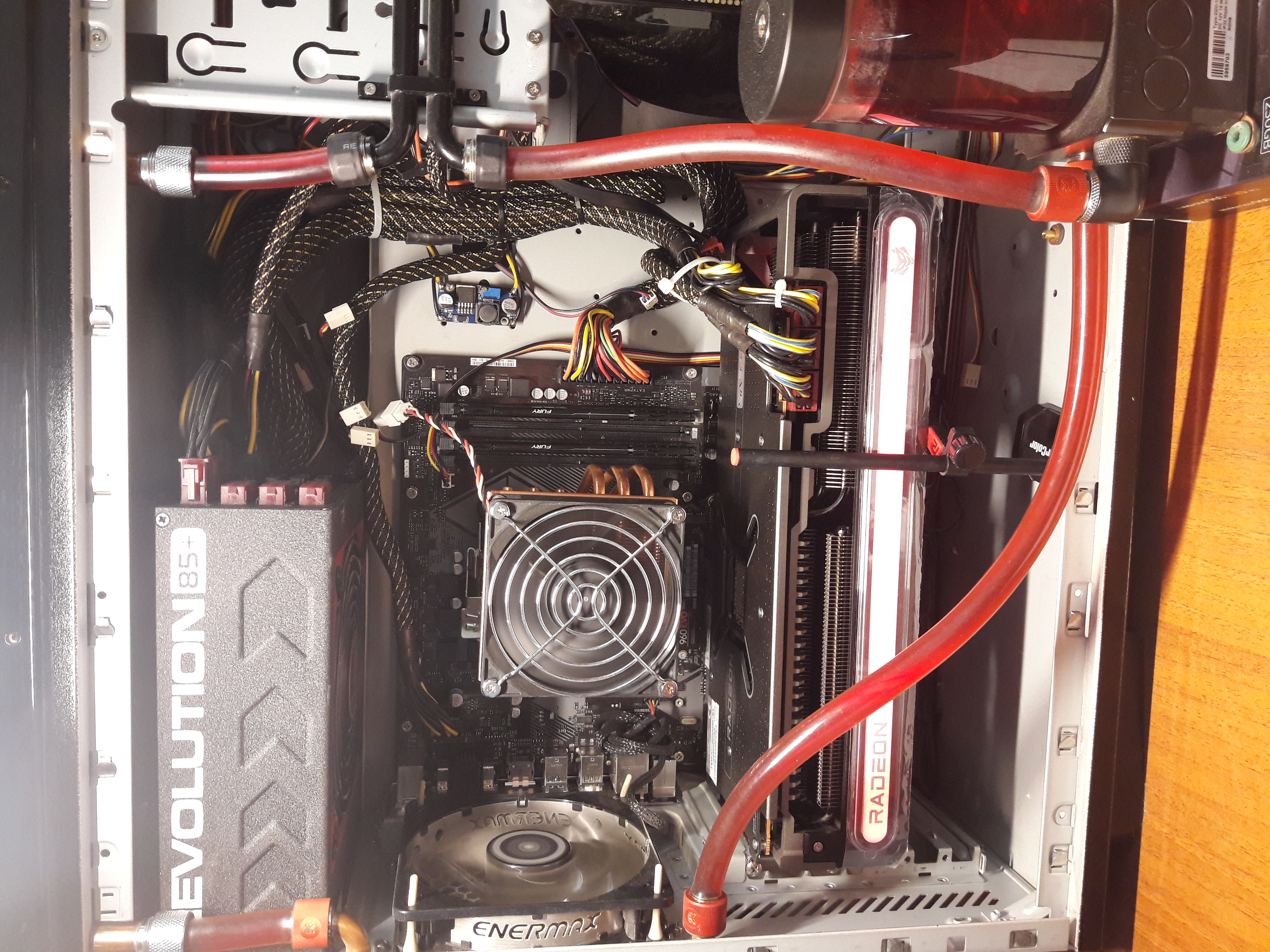

Watercool74 тогда забудь. всё что я писал (включая про корпус) это имелось ввиду нормальный биос. а как сайлент я не знаю я его не пробовал трубочки с кровью прикольные в корпусе зачем правда неепонятно. вообще странная конструкция БП сверху чтоли и спереди непонятно дует что нет?
Добавлено спустя 2 минуты 5 секунд:
Watercool74 писал(а):
есть ли значительная разница между экспресс 3.0 и 4.0?
у меня 3.0 я не жалуюсь. а когда он используется это пси экспресс кроме как загрузки уровня. в эти 24 гига можно не только всю текстуры в игре и винду можно загрузить всё влезет так-то
_________________ https://overclockers.ru/blog/A224/ -- My life is an endless cistern of slaugher and my girlfriend name's Lyuda :D
Member
Статус: Не в сети Регистрация: 08.02.2015 Откуда: Челябинск Фото: 27
ОС биос завтра погоняю, корпус в альбоме можно глянуть. Чефтек старенький с моими доработкатми)). Сейчас нигде ничего никуда не дует). Водоблоки нужно для трубочек, сейчас просто контур заполнен жижей, чтоб воздуха не было в системе.
