Упс, а я думал 132 дешевле Кстати он в двух вариантах есть, с двумя буквами в конце и с одной. $10 какой стОит?

Тот что с одной, но с двумя буквами немногим дешевле(300 и 225 рублей соответственно).
ps: принес 2604, счас перепаивать буду и слушать. К слову ты нормальный русский мануал по роутеру KX нигде не видел?

посмотрел доку на 2604, он плохо подходит для использования в звуковой карте. 275 горрраздо интереснее, но не умеет держать низкоомную нагрузку. Блин, на чего бы перепаять свою карту...

Лучше чем opa2132 думаю ничего не найти для твоей звучки. А для наушников лучше использовать отдельный усилок.

Ага. возбуд какой то прет(на АЧХ пила). Играет из-за этого полностью невнятно (Fireball как моно звучит ) По RMMA чуть хуже 134
http://forum.ixbt.com/topic.cgi?id=12:22570-46#1337
Счас назад буду перепаивать
Добавлено спустя 10 минут, 19 секунд
134 нормально тянет даже мои 16 омные наушники. 2604 кстати тоже.

Хех, не знал бы - не говорил... Не хватает ему мощи в стандартной обвязке для полноценной раскачки ушей.

В ауреоне после WM8770 идут NJM4580 через электролиты. Я правильно понимаю, что в этом случае Input Offset Voltage не играет никакой роли? Что нужно, чтобы вообще исключить эти кондёры?

Ещё на выходах стоят какие-то относительно крупные детальки (похожи на кондёр-переросток) для поверхностного монтажа без маркировок, подписи возле них начинаются с буквы "L". Что это может быть?

GReY
должно быть индуктивные элементы...

Zorro
Чего бы им там делать?

GReY
хз... я только предположил, исходя из обозначения

Дык и я не знал бы не говорил. у меня наушники на полной громкости орут так, что от головы отскакивают.
собирал как усилок в стандартной обвязке http://headwize.com/projects/showfile.p ... y2_prj.htm так и несколько дней эксплуатирую перепаянную A2 у которой весь аналоговый тракт это две opa4134 (нагрузка 16-омные наушники Zalman 5.1)

резисторами в обратной связи поиграйся(у меня соотношение 1:10).


Померять напругу с обоеих его сторон, и если она одинакова (средняя точка) коротнуть его нафиг.

У тебя обычный сканер есть? сделай фотку карты с разрешением 1200DPI(потом нарезаешь нужные фрагменты и выкладываешь).
Возможно это действительно катушки(у меня их роль выполняют 32 омные резисторы)

К слову это еще не факт что у тебя там нет двуполярного питания. Есть некоторые A2 у которых кондеры распяны хотя они нафиг не нужны


Выпаял opa2604 припаял обратно opa4134. Возбуд ушел, по всей видимости не дружит 2604 с моей платой. Прикололо другое.

#77

центр-саб (синяя линия) это микруха которую я сейчас не трогал.
фронт и тыл(белый и зеленый) перепаял заново, аккуратно уложив провода. Результат налицо, шумы на низах ушли.

Еще прикол видите выбросы на зеленой линии? Знаете откуда они? дело в том, что в силу того что у 4134 левая половина микросхемы совпадает по выводам с NJM4558 то я распаял провода красивыми параллельными рядами. а вот правая часть микрухи уже другая по разводке выводов, и там я юзаю перекрестный монтаж проводов внахлест друг на друга.
#77

Результат налицо (фронт тыл - это одна микруха, фронт слева, тыл справа)

Да что ни говори, радиотехника - наука о контактах и проводах.

ps to Grey: А я вот уложу микрухи в экран, и догоню твой Aureon, IMD и THD то у нас одинаковые, у тебя только сигнал/шум лучше. этот шумовой горб на верхах мне весь пейзаж портит.

А гитара в FireBall вроде починилась, по крайней мере слух не режет как раньше.

У меня там двуполярное

German Ivanov
http://www.fierytrance.ru/img/terratec7big.jpg - 345кб
http://www.fierytrance.ru/img/prodigy7big.jpg - 437кб
такого качества фото достаточно?
Неплохо бы подписывать размер картинок. Д.А.

romanrex
Спасибо!

All
Вон они, правее штырьковых выходов возле миниджеков, после двух мелких кондёров.

И, заодно, какой тип корпуса у этих операционников?

Угу.(хорошие у вас карты легко дорожки отслеживать )
Похоже действительно защитные резисторы (несколько ом), померяй тестером.

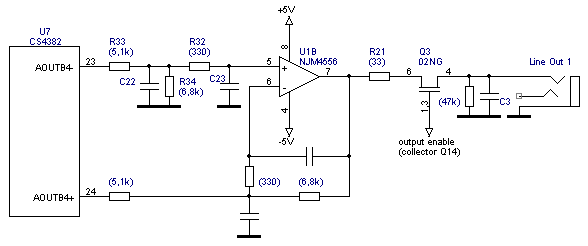

Creative эту цепь обычно так собирает
http://forum.ixbt.com/post.cgi?id=attach:12:22570:1257:1 (2Kb)

SSOP-8 скорее всего. У меня на карте такой 4556 был(а 4558 обычные).
Обрати внимание, под микрухами краской нарисовано их "посадочное" место, так вот оно под обычный мелкий корпус, так что думаю проблем у тебя не будет. Рекомендую поставить туда DIP кроватку. Потом хоть обэкспериментируйся с разными операционниками!!!
Я планирую так сделать на выходе center-sub (кх умеет туда роутить выход наушников)

Добавлено спустя 11 минут, 11 секунд
Попробуй просто его коротнуть. (если боишься поэкспериментируй с центральным каналом.) даташит скачай на свой ЦАП, там часто типовые схемы включения приводят

К слову какие кондеры ты вообще имеешь в виду, что-то я их там не вижу (частокол - это скорее всего фильтр по питанию, позвони их тестером) Если это фильтры их коротить нельзя, их менять надо на "японцев".

C27, C32, C62, C68, C72, C78, C111, C117



Ножки микрухам что ли разгибать? В таком корпусе как там сложно найти опера, да?

скорее всего там на плате достаточно длинные контактные площадки (и вашим и нашим), а шаг выводов у них одинаковый. Я паял вместо "большого" 4556 меленький 2604, встал как родной.


Ага. увидел, у меня такие же красавцы стоят. По уму их нужно закоротить. Ближе к ночи уточню напругу на выходе ЦАП-а и поэкспериментирую.
см http://forums.overclockers.ru/viewtopic ... 93#2057093

если хочешь можешь сам померять, кондер большой, у него ножки на обратную сторону платы выходят-легко с тестером подлезть.

ArtAnd
По аудиофильности (ну или "меломанству", но вообще-то ~99.9999% людей относят кабели строго к аудиофилии) - кто его знает.
По общему качеству - вероятно, раз помех нет, подходит, хотя есть сомнения в качестве экранирования. Но для аудиги сойдет.
