Ракурс со стороны пайки не очень, но попробую разобраться. Если будет нужна доп. фотка какого либо места на плате - напишу...

ок
попробуйте увеличить-должно помочь чуток,просто надо плату снимать что бф хорошо вышло-там все кампаундом залито

Passatik
Только что помучал поиск - вот ссылка на форум хобота, там есть ссылка на схему Вашего набора - http://forum.ixbt.com/topic.cgi?id=12:37212-88#2821 .
Судя по схеме надо удалить пару резисторов r112, r122 - они как раз и вводят сигналы левого и правого каналов в канал саба. Но говорят нумерация деталей может отличаться - в общем надо смотреть. По Вашим фоткам не совсем понятно где какие входы (тюльпаны).

выпаивал я эти резисторы
там каждого по 2 штуки
но вроде перестали играть 3 колонки

вообщем получше сфоткаю входы и эти резисторы

Passatik
http://forum.ixbt.com/post.cgi?id=attac ... 212:3193:1

Добавлено спустя 6 минут 3 секунды:

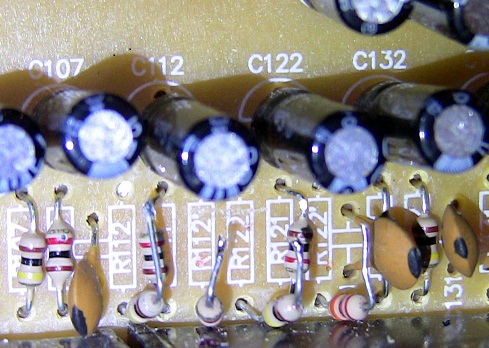

r112' и r122' - именно они и микшируют левый и правый каналы на канал саба, причём сразу же за тюльпанами входов.

Добавлено спустя 2 минуты 20 секунд:

а вот эти резисторы - просто задают входное сопротивление левого и правого каналов ПУ.

Alexey B так выпаивать по ножке r112’ и r122’ ?
без штриха не трогатьправильно понял?

Passatik
Да.
Хотя, если честно, весьма странное решение применил Микролаб. Если б набор имел только один 5.1 вход (имею ввиду набор с Д), то тогда всё понятно - микширование с фронтов. но как быть с другими входами (Аукс, СД) они же тоже должны микшироваться по умолчанию. Просто в "старых" наборах микшировалось после коммутатора входов, а тут - прямо на входных тюльпанах...

эх выпаял.
не помогло

на aux вход эти резисторы не влияют?
а то мне кажется там звук тише стал

Т.е. Вы подаёте на левый или правый входной тюльпан сигнал (остальные не подключены), и саб начинает "петь" (при этом все колонки от саба должны быть отключены)???
Если микширование убрано, то саб не должен играть при подаче сигнала на любой вход кроме своего.

Добавлено спустя 1 час 42 минуты 26 секунд:
В новом варианте набора применёна ИС коммутатора входов РТ2323. Она имеет 4 стерео входа и 1 - 5.1 вход. Так же у этой ИС есть функция получения многоканального звука из стерео. Про возможность микширования на саб ни чего не сказано (скорее всего его нет). Хотя даташит на неё весьма скудный.

Добавлено спустя 9 минут 57 секунд:
В общем вот что накопал:
У этой ИС есть 11 вывод (по даташиту MIX O О - это выход) и ещё пара весьма интересных выводов 24 и 23 (LPF_I и LPF_O).
Аббревиатура LPF - фильтр нижних частот. На этих выводах висят RC-цепочки. Если посчитать по номиналам, то эти RC-цепочки настроены примерно на 150 Гц.
А теперь вопрос - не есть ли это ТО САМОЕ МИКШИРОВАНИЕ средствами данной ИС???
MIX O - это, скорее всего общий суммарный выход всех каналов. Он соединяется с 24 и 23 выводами через эти самы RC цепочки.
Есть предположение, что RC отфильтровывают из суммарного сигнала частоты ниже частоты настройки фильтров и отправляют на кананал саба как доп. выделенный суммарный НЧ-сигнал.
Вот только как корректно разорвать такую цепь микширования - не знаю...

Всё сказанное не есть истина в последней инстанции...

Добавлено спустя 7 минут 20 секунд:
Точная частота настройки данного ФНЧ - 158,777 Гц ...

Добавлено спустя 9 минут 6 секунд:
24 вывод (LPF_I) - вход. То что на него подаётся - выводится на канал саба.
23 вывод (LPF_O) - выход. Отсюда сигнал с канала саба (5.1 вход) выодится на внешнюю RC цепочку, которая и задаёт частоту среза.
с 11 вывода суммарный сигнал всех 6-ти каналов (или 2-х для стерео входов) через резистор R172 номинало 10 кОм подаётся на RC цепь ФНЧ (частота настройки 160Гц), суммируясь с сигналом саба (23 вывод).
RC цепь отрезает частоты выше 160 Гц (весьма плохо, т.к. фильтр первого порядка - всего 6 дб/окт).
То что осталось выводится на канал саба.

Если всё описанное выше правильно, то, вероятно, нужно просто отрезать дорожку от 11 ножки на R172 или выпаять оный резистор.

Попробую тогда выпаять ножку и r172
только 112 и 122 запаивать обратно?

Это пробовали?

нет еще т.к на работе
но скорее всего что он будет петь

Надо пробовать, т.к. на хоботовском форуме говорят - этого достаточно...

да я не знаю что с этим сабом творится.
выпаял-включил 5.1 а он играет чуть слышно,баса вообще нет
в aux громче значительно

А если включить 5.1 фонограмму и подключить к 5.1 входу один саб? Если при той же фонограмме подключить ко входу 5.1 лишь один из каналов (левый или правый)?
как играет саб в обоих случаях?

Т.е., я так понимаю, при СД и АУКС-е саб играет? если да, микширование не убрано. надо пробовать отпаивать резистор от 11 ноги.

Alexey B проверил я что вы сказали,поковырял дрова,вообщем саб вылечен.
НО он играет тише чем при 2.1
звуковая(x-fi extreme gamer) на задние колонки выдает сигнал в 2 раза слабже чем на перед,да и центр тихо поет
вообщем проблема за проблемой

Так чем вылечен? Отпайкой пары резисторов на 5.1 входе или выпаиванием 172-го резистора от 11 ноги ИС?

пары r112’ и r122’

так может так и должно быть что задняя пара играет тише передней?
именно мо звуковой идет слабый мигнал,даже если включить в передние входы то тоже тихо
а если со звуковой выход на передние динамики кидать на перед или зад то играют колонки громко?

Каналы усиления и обработки сигнала там одинаковые, за исключение канала саба (там частота порезана сверху). Распределением громкости по каналам Вы сами ведаете посредством пульта дистанционного управления.
А в остальном что подано на вход, то Вы и слышите.
Единственное НЧ на саб придётся микшировать самому (для тех фонограмм где нет выделенного НЧ сигнала на саб).

Alexey B вообщем ОГРОМНОЕ ВАМ СПАСИБО
