Доброго времени суток!

Есть проблема с сабжем. Стал гудеть саб, сначала редко "пробегал" гул, а затем он стал постоянным при этом гул всё усиливался и в итоге включать систему просто неприятно ибо сильно искажается звук исходящий из саба =)
Но гул появляется не сразу после включения, а через какое-то время.
Такая грустная история
В усилителях и прочем аудио не петрю нифига, может кто подскажет можно ли этот косяк как-то исправить саморучно =) ?
Ну или может кто возьмётся исправить за вознаграждение или может купить недорого...

Александр Анатольевич, скорее всего гудит трансформатор (он там наверное тороидальный). Скорее всего от него идут сильные наводки на усилительный тракт Может какой-нибудь конденсатор пробило или еще что-нибудь в этом роде...

Ясно, мне просто нужно знать конкретно прежде чем лезть с паялом =) Лучше если у меня получится ее продать знающим людям которые смогут ее вернуть в строй, или как я уже говорил за баксы ее отремонтируют, но тут дело в том что она весит нехило и первый вариант предпочтительнее.

Конечно мне хочется её самому отремонтировать, но мне нужно чьё-нибудь руководство =)

У меня была похожая проблема (и есть) с Microlab X5
Решалась просто. Дело в том, что если выкрутить на компе громкость, а на сабе поставить на середину (40 из 80) то начинается "пердешь" динамика саба. Скорее всего что-то внутри саба не справляется с мощным входным сигналом.
Делай так. Ставь громкость в винде на 20-30% и оставляй. Регулируй все остальное на сабе. Если хочешь громче, то сначало выкрути все на максимум на сабе, затем в винде. Именно после таких действий динамик работает нормально.

Александр Анатольевич
Вопа, наткнулся на твою темку -))

Мой рецепт ремонта гула Microlab X-10

Перерыл кучу поисковиков, нигде не нашёл решения данной проблемы, поэтому соберу в этой теме всё, что смог нарыть.
Для начала то, что откопал совершенно случайно. Набор электрических схем к Microlab X1 X2 X3 X4 X8 X10 X10D. С теперь уже моими X10 схемы совпали не полностью, но в общих чертах устройство понятно.

По осциллограмме появление гула выглядело как пропадание четверти периода синуса, поданного на вход. Искажения появлялись на выходе платы с операционными усилителями. Когда пошёл в поисках источника этого искажения, от выхода ко входу, при касании вывода одного из операционников гул пропадал.

Для полного уничтожения этого гула сменил все операционные усилители, YD4558, он же MC4558 и ещё много-чего-4558, на более качественные OP275 и заменил разделительные электролиты между ними. После таких замен я не узнал этого микролаба- гул пропал, звук стал гораздо сочнее, с верхних частот ушёл "песок". Звучат теперь чисто и ясно.

Из последующих переделок планирую:
1. Убрать фильтры, срезающие низкие частоты с левого и правого канала, и суммирующие их с каналом сабвуфера. Чтобы саб играл только то, что выдаёт звуковая карта. Меньше деталей- меньше шумов и искажений -))
2. Запитать от дежурного питания процессор, управляющий громкостью, балансами, чтобы при выключении основного питания не сбрасывались настройки.

Если будут какие-то вопросы, постараюсь ответить.

З.Ы. Взял специально под эти колонки Live!24-bit.
З.Ы.Ы. Раздумываю всё, домучивать ли эти колонки, и махнуть их на парочку-четвёрочку СОЛО -))
Добавлено спустя 3 часа, 23 минуты, 38 секунд
3. Водяное охлаждение усилителя -))) Щаз здорово обжёгся об радиатор...

О какую я старую тему нашёл -))
Многие подумали, наверное, что я в лужу пукнул, столько всего желая в колонках переделать. Тем не менее переделываю, просто из-за работ это занимает неимоверно много времени.

В основном рассказ о колонках я веду в ЖЖ, здесь будут только краткие анонсы. Ссылки на посты расположены над фотками. Приветствую комментарии как здесь, так и там

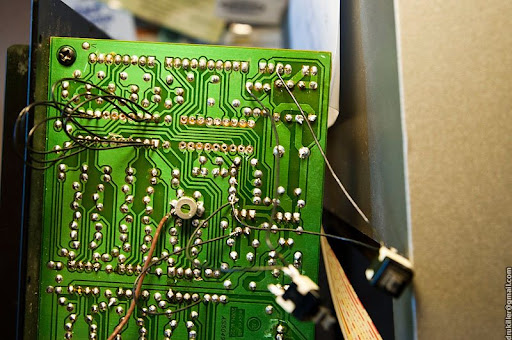

Ремонт Microlab X-10 по-варварски
http://lh5.ggpht.com/_sJWr4PV3HbM/S_lMl ... 683729.jpg


Сгорели у колонок мозги? Не беда, если приходят на помощь волшебные проводки. Заодно и разрубил ту долбанное смешение частот с разных каналов, из пункта 1. Теперь каждая колонка работает независимо, от своего входа.

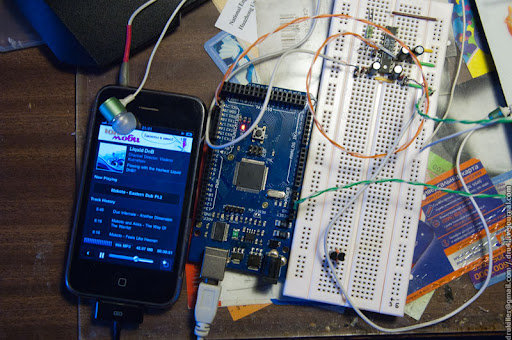

Управление колонками с консоли
http://lh3.ggpht.com/-pYuthxdJrZA/ThnlC ... C_5242.jpg

Да, теперь с терминала можно управлять будущими мозгами колонок. Брутальненько. Но скоро появится новый пост- освоил Delphi под это дело, написал прожку, которая общается с Arduino Mega, и выставляет громкости каналов.
Водяное охлаждение, из пункта 3, было, конечно, юношеским максимализмом, но, поскольку усилок греется и вправду не по детски, активно охлаждать его надо. Поэтому проект дополнился цифровым термометром DS18B20, который по соответствующей команде с большого компа высылает свою температуру. Ну и половичок, оторванный от старой материнской платы, с помощью ШИМ управляет оборотами вентиля, который будет жить на радиаторе усилителя.

Да, ещё одно уточнение, всё что я использую в этой замуте, куплено по почте за бугром, что позволило схэкономить где-то 50% стоимости, по сравнению с московскими ценами. Начиная от Arduino Mega и заканчивая BreadBoard, или платкой для прототипирования, если по-нашему.

Была похожая проблема проблема, только система 5.1 microlab X5. Схемы от него я так и не нашел. Так вот, поиграет минут 5 и сабвуфер начинает гудеть. Причем чем дольше тем сильнее и сильнее. Причем была одна особенность: Саб загудел, музыка играет гудит, музыку выключаешь, звук пропадает но через секунд 5 опять начинал гудеть, погудит секунд 10(иногда больше или меньше) и замолкает. Вскрыл, проверил электролиты на вздутие. вроде все целые. Подрубаю ГНЧ выставляю 50 Гц, и наблюдаю на выходе усилителя (тоесть на самом сигнальном проводе динамика) Замечательную синусоиду, Но! Проходит 3-4 минуты и на синусоиде появляется срез верхнего и нижнего полупериода. стал искать место где сигнал портится. Поехал щупом по дорожкам и доехал до Операционного усилителя YD4558 на входе сигнал отличный - на выходе сигнал испорченный. Отпаял переходной электролит, тем самым отцепив нагрузку - сигнал все равно портился через 3 минуты. Поменял ОУ на аналогичный 4558. Смотрю сигнал отличный но через 3 минуты начинает резать верх. В попытках понять почему поменял вокруг этого 4558 все резисторы, конденсаторы, и на всякий случай стабилитрон на 6,2 вольта. электролиты на 10mF поменял на 22 mF. (в 15 рублей уложился). час постоял поработал от ГНЧ - сигнал отличный. Собрал все обратно, час пытки дабстепом звук отличный бас хороший.
Не вижу смысла менять 4558 на ОР275. Схемы у них у них абсолютно одинаковые.
Ах да дорожки очень нежные пока паял да перепаивал парочка просто отклеилась. пришлось дублировать. и продублировал проводом дорожку питания к ОУ ибо уж больно она тоненькая там была(на фото не показано).
На фото плата с сигналом на осцилографе и зарисованная мной схема этого самого места ремонта. Область ремонта закрашена темно зелёным маркером.
