Слышал, что можно сделать такую для кабеля RCA-RCA. Ищу подробную схему и описание. Как-то давно натыкался на подробную статью об этом деле на ixbt, но ссылку не сохранил и сейчас найти не получилось. Кто знает об этом, объясните как это правильно сделать.

GrandGT Расскажи для чего, и чего ты этим кабелем хочешь добиться? А то как то совсем непонятно...

drus

В интернете пишут, что в такой распайке, кабель имеет меньше паразитных наводок. Например, у меня сабвуфер подключен кабелем длинной более 2 метров, а свыше 2-х метров уже будут большие наводки.

и чем же достигается сей волшебный эффект, дублирующий функцию оплетки коаксиального кабеля?

Dead Warrior

Оплетка коаксиального кабеля насколько я понимаю сигнальная, а значит подвержена наводкам. Вроде бы нашел словесное описание псевдобалансной распайки. В микрофонном кабеле одна жила припаивается на сигнал, другая на землю, а экран на землю только с одной стороны, со стороны источника сигнала. Более подробной информации почему так, а не иначе и картинки пока нет.

GrandGT
http://ru.wikipedia.org/wiki/%CA%EE%E0%EA%F1%E8%E0%EB%FC%ED%FB%E9_%EA%E0%E1%E5%EB%FC#.D0.9A.D0.BB.D0.B0.D1.81.D1.81.D0.B8.D1.84.D0.B8.D0.BA.D0.B0.D1.86.D0.B8.D1.8F
я имел в виду экран...

http://www.teldor.ru/catalog/4/515/
нас интересуют частоты до 20 кГц, т.е.
6.7. Коэффициент затухания:
2,0 дБ/100м макс. на частоте 1 МГц

это означает что на расстоянии 2х метров степень затухания составит по грубым оценкам 0,04 дБ, но на самом деле значительно меньше, потому что зависимость от расстояния не линейная как вы понимаете.

Кому интересно, есть вот такой преобразователь из небалансного сигнала в балансный: http://muzbar.ru/articles/1923

Добавлено спустя 5 минут 57 секунд:
Такие готовые кабели можно купить: http://www.tchernovcable.com/en/products/special-series/special-interconnect-cables/

Вот Вы и сами ответили на свой вопрос!! Только такая распайка не имеет ничего общего с балансным подключением. (Если интересно - гуглите.)
Только очень сомнительно, что наводки возникают в кабеле. Они могут возникать как в источнике сигнала и его БП. Так и в самом сабе, в его усилителе и БП.
И даже в самих контактах. Вспомните как отрыли радиоволны - они резко снижали сопротивление железных опилок у которых был между собой плохой контакт.
Для начала читайте фак темы Шум, фон в колонках и способы его устранения потом её саму.
Если уж хотите сначала проверить кабель, то у хозяек есть фольга для запекания - обмотайте нынешний кабель ею и с одной стороны, как сами написали, заземлите.

Добавлено спустя 1 минуту 56 секунд:

а у саба есть балансный вход? Читайте про балансное подключение!

GrandGT
а чо, норм. втыкаешь 2 жилы за экран и сразу помех меньше становится.

drus
а не проще купить сразу нормальный обычный экранированный кабель, а заземлить усилитель и остальные генераторы сигнала с которыми соединяется колонка?

В идеальных условиях -да, проще! А если наводки ловит холодильник соседа, заземлённый на стояк отопления, к которому ты же заземлил усилитель и колонки?
Да и у человека я думаю не такой уж "ненормальный" кабель...

drus
если все так плохо что приходится заземляться на трубы отопления (что делать категорически нельзя), то лучше не жалеть денег на теорему Кательникова или оптику. имхо.

Dead Warrior И собственный дом, с личным заземлением!
И мне не жалко денег на дом! Их просто нет!

Балансное включение используется в концертной и студийной аппаратуре и на большой длине кабелей ввиду её высокой помехозащищённости. А также в цифре, как например LAN, USB, DVI-HDMI, SATA, PCI-E и т.д. В бытовой A/V аппаратуре не применяется. А всякие псевдо, квази и пр. это профанация.

соседи - с грандом http://forum.ixbt.com/topic.cgi?id=12:54693
дубль в про, но поболее текстов - http://forum.ixbt.com/topic.cgi?id=90:3398

и немного каши... http://roniker.ru/publ/pravilnaja_kommu ... j/1-1-0-24

также с петлей на нейтраль - http://audiosite.ucoz.ru/publ/rerajt/ba ... j/3-1-0-27

Не заморачивайтесь этой ерундой, два метра для САБа это очень мало. Обычно САБ подключают 5м RCA-RCA кабелем, чтоб была возможность потаскать его по комнате, найти лучшее место. В САБе свой усилитель и кроссовер допустим от 250 ГЦ, какие там могут быть наводки.

Для этого нужен экранированный кабель с двумя жилами внутри. Одна жила распаивается как сигнальная, вторая как обратная(земля). Экран припаивается на землю только с одной стороны и этой стороной подключается к заземленному устройству.
Не убивает динамику звука, как обычный коаксиальный кабель, в котором земля используется как обратный сигнальный провод.
Убирает помехи в отличие от обычного не экранированного кабеля.
Но использование целесообразно, если эти помехи есть, которые проявляются как шипение в динамиках. Для сабвуфера не очень актуально. И вообще саб лучше подключать от АС по высокоуровневому входу.

поезд ушел еще в середине прошлого года - некропостинг был по причине отсутствия на оверах полной инфы - и как следствие, прихода в лс вопросов по распайке балансного кабеля

видимо имелась ввиду, распайка экрана только с одной стороны - бывает на 2х и 4х жильных межблоках - в просторечьи микрофонник :

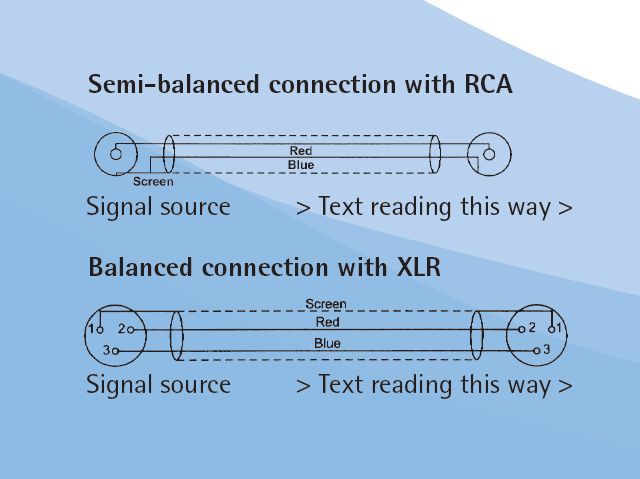

http://hifizzi.com/images/items/big/380_1.jpg - первая картинка, оба конца небаланс - экран слева
http://audiosite.ucoz.ru/_pu/0/48158874.jpg - один конец балансный - экран паян справа

разница - или экранирование получше, хотя это спорная необходимость - или удваивается сечение мм2, вследствие использования сразу 2 жил, также удваивается число жилок кабеля, и их суммарный периметр

...попытка подсчитать эти три параметра (штук/сечение/периметр) - http://forum.vegalab.ru/showthread.php? ... ost1630943 - (2х) canare l-2t2s, klotz mc5000, (4х) canare l-4e6s, klotz sq450p, и как хохма колоночные klotz ly225k и klotz ly240k

...предупреждение - невздумайте покупать самый нижний klotz my206 - с ним чтото нето, минимум 3 поста где он микрофонит от любой вибрации, или режет низы
