Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
Leon75 писал(а):
Круто.
Мне бы такое напряжение на 3400 (сейчас 3666 при 1.36), наверное на ней бы и остался....у меня 60 герцовый....+/- 100 фпс один фиг не увижу - главное, что бы фризов не было ))))

Нестабильно оказалось, танки с ошибкой зависли и почернели((( Да тут дело не в фризах, некоторые игры на всем фризят, такие как два последних фар края. Просто с быстрой памятью процессор работает ближе к своему теоретическому максимуму. По факту на дуалах с 3266 до 3333 копеечный прирост, а выше его вообще в играх нет, только в бенчах показатели улучшаются. Без упора в ГПУ, естественно.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц




Member
Статус: Не в сети
Регистрация: 08.05.2015
Откуда: Обнинск
Foma777 писал(а):
tRRDS, tRRDL, tFAW, например до 6, 12, 24 соответственно. И tWRRD или в авто или до 7.

tWRRD в авто выставился в 7. Только что словил вылет драйвера (Видеодрайвер amdkmdag перестал отвечать и был успешно восстановлен), т.е. все равно не стабильно :( Но система как минимум не ребутнулась
tRFC не слишком зажат? По нему формул никаких нет? :D

_________________
5700X3D / B550-i / 16GB 3800CL14 / RX 9070 XT




Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
DDSZ писал(а):
Второй по таблице практически у всех 32-40, а мне приходится аж 60 ставить.

Опять, чисто ИМХО. Два момента.1 Насколько можно судить по разным источникам, JJR не очень любит сильный овервольтинг и обычно понту от него мало. 2. Есть некая зависимость, больше вольтаж - большее procodt. У тебя, по меркам JJR, очень сильный овервольтинг, соотв. и procodt очень высок. Как бы логично. У меня, например, на 3600, вполне хватает 1.3 Вольта и соотв. 36.9, которые даже мать сама себе спокойно выбирает в автомате.

Добавлено спустя 7 минут 25 секунд:
DDSZ писал(а):
Но система как минимум не ребутнулась
tRFC не слишком зажат? По нему формул никаких нет?

Конечно есть, и тут уже много раз писалась. tRFC (в ns)*частоту памяти/2000= количество тактов. Попробуй 600 или 608.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC


Последний раз редактировалось Foma777 18.07.2020 15:15, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
Foma777 писал(а):
Есть некая зависимость, больше вольтаж - большее procodt.

Где про это почитать?




Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
AndreyHiTech писал(а):
Где про это почитать?

Вырезка из статьи
53347

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц




Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
DDSZ писал(а):
Второй по таблице практически у всех 32-40, а мне приходится аж 60 ставить.

28-40 для синглов, от 40(даже побольше) для дуалов. Разводка платы, КП, PCB планок так же влияют. И как ты определяешь, что именно 60 нужно?

Добавлено спустя 2 минуты 52 секунды:
AHDPEY198329477 писал(а):
Вырезка из статьи

в вырезке больше прокодт и меньше напряж. Наоборот.
AndreyHiTech писал(а):
Foma777 писал(а):
Есть некая зависимость, больше вольтаж - большее procodt.

Вообще вроде верно, но не прокодт от вольтажа зависит. имхо. У меня как выставил 30 прок, так хоть 3200 с 1.3в, хоть 3600сл14 1.5в. Вот не пробовал прок поднять при 3600сл14, может вольтаж немного дало бы уменьшить :?:
procodt это сопротивление, те чем оно выше, тем больше напряж нужно, вроде :?: :D


Последний раз редактировалось AndreyHiTech 18.07.2020 15:31, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
AndreyHiTech да везде. в этой же ветке, например. И, кажется, у Усмуса в статьях это было. Не знаю, общее-ли это правило, насколько оно работает на разных типах чипов, и 1 / 2 рангах, но "в среднем по больнице", получается, что так и есть. Физическую логику, я по крайней мере, в этом вижу.
ЗЫ. Твой скрин по большому счёту тоже сюда вписывается. Я это вижу несколько иначе. От обратного: повышение прокодта дало возможность понизить напряжение. Т.е. если, допустим, мы уже не можем (не хотим) поднимать напряжение, то повышение прокодта может помочь не словить бсоды.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC




Member
Статус: Не в сети
Регистрация: 08.05.2015
Откуда: Обнинск
AndreyHiTech писал(а):
И как ты определяешь, что именно 60 нужно?

Чисто эксперименты. По-долгу перебирал по одной настройке, и ниже 60 уже были ошибки

_________________
5700X3D / B550-i / 16GB 3800CL14 / RX 9070 XT




Member
Статус: Не в сети
Регистрация: 09.05.2017
Фото: 0
мысли в слух :) Дуалам почему выше прокодт нужен? Больше потребителей(хоть кондеры и не такие уж прям потребители, но их много и потери тока то есть), при том же напряж больше ток нужен, вот и выше сопротивление прокодт. :oops: Так, нет, почти так или бред?
Тогда и это верно - Foma777 писал(а):
Есть некая зависимость, больше вольтаж - большее procodt.
Но тут тогда добавить если большой избыток вольтажа, те на памяти не тратиться а прет все в КП со всякими шумами или сам по себе забивает сигнал. :?: :?:
хотя у КП свое напряж у памяти свое :?:
Но тут уже знаний моих точно не хватает :to_become_senile:


Последний раз редактировалось AndreyHiTech 18.07.2020 15:59, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
AndreyHiTech не, U=I*R, поэтому нет :-) Но тут другое работает. Есть некий порог надёжного переключения чего-то там из 0 в 1 или обратно (то-ли ячеек, то-ли строк, то-ли столбцов, то-ли вообще строба) Он именно что в каких-то милливольтах, а не токе. Повышаем напряжение питания - порог смещается вверх (возможно что даже не столько он сам, а какие-то тепловые шумы растут). Повышаем сопротивление - усаживаем тем самым этот порог обратно на "место".

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC




Member
Статус: Не в сети
Регистрация: 27.06.2019
AHDPEY198329477 втф
Выше сопротивление - ниже вольтаж? Это как?
Я вот что нашел: https://www.bit-tech.net/reviews/tech/m ... _part_3/8/
И вот (страница 11):
https://www.corsair.com/corsairmedia/sy ... gGuide.pdf

Цитата:
ProcODT (Processor On-Die Termination): This setting determines when the memory signal is terminated, and values between 40Ω and 60Ω haven been shown to help increase stability when overclocking system memory.
• The symbol “Ω” is the Greek capital letter omega. This is used to show that a value’s unit of measurement is “Ohms,” a measure of electrical resistance. If you add more electrical resistance, more heat will be produced, so unless you’re cooling your system memory with a custom solution, stick between 40Ω and 60Ω.
• You can freely play with this value between those bounds until you find what works best for your system configuration.


Цитата:
ProcODT (процессорное завершение работы под напряжением): этот параметр определяет, когда сигнал памяти завершается, и показываются значения между 40 и 60 Ом, чтобы помочь повысить стабильность при разгоне системной памяти.
• Символ «Ω» - это заглавная греческая буква омега. Это используется, чтобы показать, что единицей измерения значения является «Ом», мера электрического сопротивления. Если вы добавите больше электрического сопротивления, будет выделяться больше тепла, поэтому, если вы не охладите системную память специальным решением, придерживайтесь значений от 40 до 60 Ом.
• Вы можете свободно играть с этим значением между этими границами, пока не найдете то, что лучше всего подходит для конфигурации вашей системы.


https://www.youtube.com/watch?v=vZgpHTa ... u.be&t=392

_________________
LG 27GL850 144 Hz, R7 5700X, 16gb Ballistix U4 (3733), 1.35v (16-16-19-16-36), Asrock B450 Pro4, MSI Suprim X 3080 1905mhz@0,9v, XPG Core Reactor 850W




Junior
Статус: Не в сети
Регистрация: 10.06.2020
Результом моих попыток заставить работать 32 гб памяти стал выход нового BIOS (beta) для msi b350 mate, мои 4*8 G.Skill Flare X 3200 mhz заработали на профиле 2 xmp с частотой 3200 без всяких танцев. Тесты стабильны, вылетов нет.

_________________
Ryzen 5 1600, MSI B350 Mate, MSI GTX 1060 Gaming X 6gb, 32gb G.Skill 3200 C14D-16GFX, SSD M2 Samsung 970 EVO 1tb,WD Blue 1tb 7200RPM,PW Corsair CS550M




Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
агеса 1006 в плане разгона памяти на моей доске ни каких улучшений не дала.

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•




Member
Статус: Не в сети
Регистрация: 18.01.2013
Откуда: РФ
Фото: 1068
bigmotor, в моем случае тем более не даст, ибо зен+.
Думу думал, обновлять или нет, но теперь передумал + в соседней теме пишут, что буст стал чуть похуже.

_________________
B550M Steel Legend
5800X PBO+CO+200
LE360 V2 ARGB
AES 3800 CL16 32 Gb
KFA2 RTX 3080Ti SG
Legion GX PRO 850W Gold
970 EVO+ 2х2тб
LG 27GL83A-B
Eurocase M430ZАF




Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
AndreyHiTech писал(а):
Дуалам почему выше прокодт нужен?

Потому что больше сигнальных линий, из-за особенностей разводки, соответственно и больше электромагнитного шума (интерференция, переотражения сигнала), что глушится бОльшим сопротивлением. То есть контроллеру проще распознать сигнал.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц




Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
bigmotor а что, для asus B450 уже выходила новая агеса? Я читал, вроде только под X570 и и B550 выходила. Если да, ткни ссылочку.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC




Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
YasonUA писал(а):
Результом моих попыток заставить работать 32 гб памяти стал выход нового BIOS (beta) для msi b350 mate

Там явно что-то подкрутили. Сам после обновления прошел на своих дуалах семичасовой тм5.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц




Member
Статус: Не в сети
Регистрация: 27.06.2019
AHDPEY198329477 писал(а):
семичасовой тм5

Вот вам делать нечего..

_________________
LG 27GL850 144 Hz, R7 5700X, 16gb Ballistix U4 (3733), 1.35v (16-16-19-16-36), Asrock B450 Pro4, MSI Suprim X 3080 1905mhz@0,9v, XPG Core Reactor 850W




Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
Fley писал(а):
Вот вам делать нечего

Я все равно спал))

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц




Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
Foma777
Вложение:

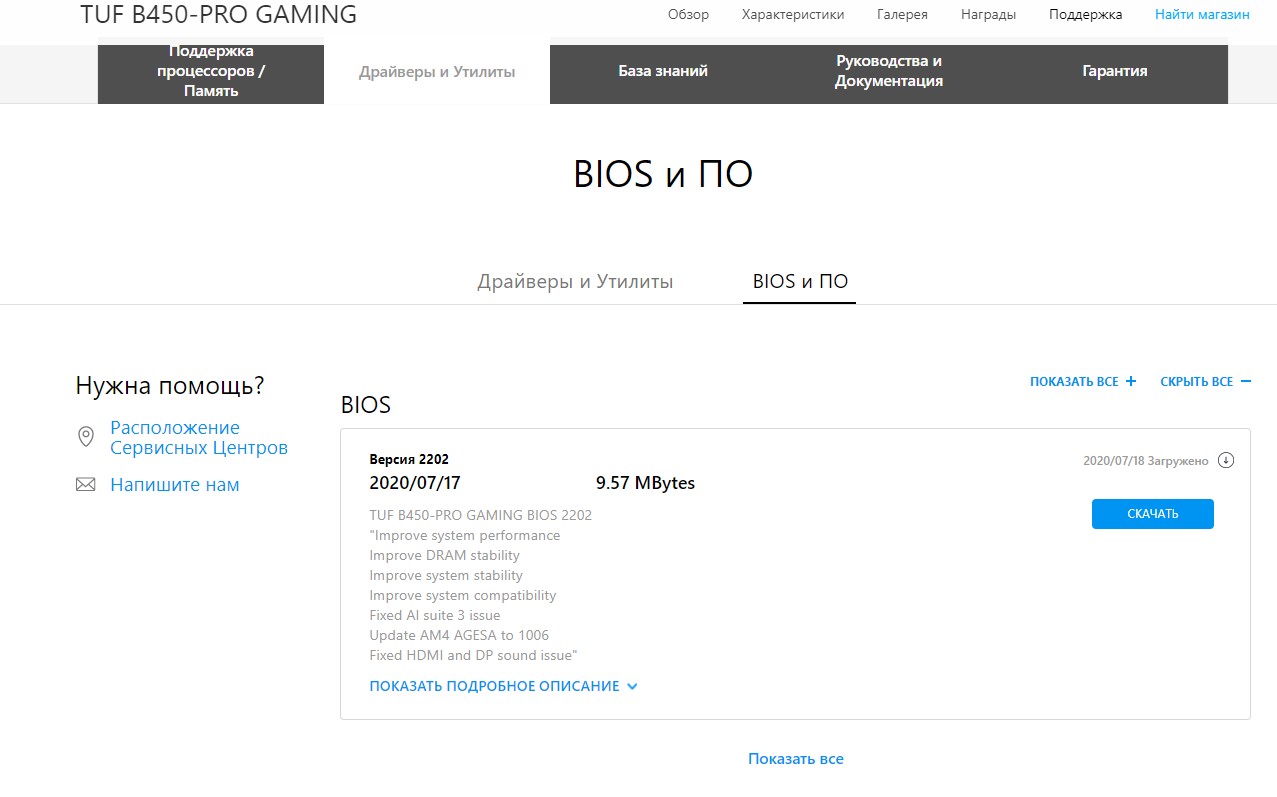

Screenshot_6.jpg [ 88.25 КБ | Просмотров: 729 ]

_________________
•R7 5700X•MSI B550-A PRO•RTX 5070•Ballistix BLS16G4D30AESB•
•SEASONIC SSR-650FX•Deepcool AG620•Fractal Design Define S•
