Офигеть, по таймингу это до Z790 перебирать можно... чуть оффтоп - на какие платы для разгона ддр5 стоит обратить внимание? Облизываюсь на Апекс, но читаю мучения местных и как-то не хочется... Есть Z690 Aorus Master, но тоже не вау... с MSI непонятно - обошли ли ограничение на PMIC вольтаж? ранее платы не давали разгонять OEM плашки из-за этого. Буду рад советам (можно в лс или тут аккуратно с тегом оффтоп ).
Офигеть, по таймингу это до Z790 перебирать можно... чуть оффтоп - на какие платы для разгона ддр5 стоит обратить внимание? Облизываюсь на Апекс, но читаю мучения местных и как-то не хочется... Есть Z690 Aorus Master, но тоже не вау... с MSI непонятно - обошли ли ограничение на PMIC вольтаж? ранее платы не давали разгонять OEM плашки из-за этого. Буду рад советам (можно в лс или тут аккуратно с тегом оффтоп ).
У моих друзей MEG Z690 UNIFY-X у трех человек, MPG Z690 EDGE WIFI, MPG Z690 CARBON WIFI по одной. Такой мозга ебки как на моей Z690 AORUS MASTER не было ни у кого. Если понимаешь что делаешь всё работает нормально. Температура PCH только высоковата Сам бы взял MSI если бы был выбор.... Извиняюсь за оффтоп.
Member
Статус: Не в сети Регистрация: 05.12.2005 Откуда: Rostov-on-Don
Всем привет. Оцените пару вечеров мучений с таймингами памяти. Что можно улучшить? #77 Напряжение на памяти 1.385V, VDDQ - 1.4V. 2 планки по 16Gb Team Group на Hynix. На 6800 заводится отказались, на 6600 работают норм, решил на этой частоте и настраиваться. Command Rate 1T пока не пробовал, но сомневаюсь, что поедет. Также tRCD и tRP заводится и меньше, чем 39, но Мемтест начинает подсыпать ошибок.
А хотелось бы латентность 50нс... tRFC еще можно подтянуть на 10-20 пунктов, но это сильно не спасёт.
Member
Статус: Не в сети Регистрация: 05.12.2005 Откуда: Rostov-on-Don

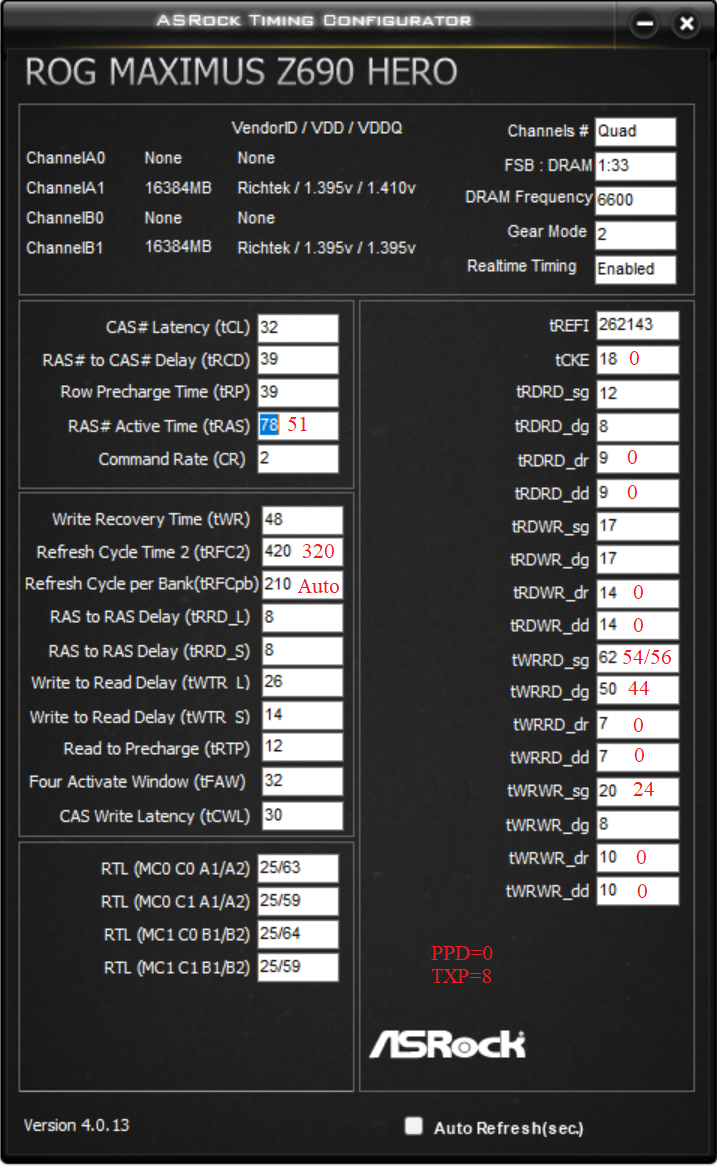

odvolk10 Большое спасибо, получилось серьёзно продвинуться. Вот сейчас такая картина: #77 tWRWR_sg вроде даёт опускать до 16, но поставил 24, как советовали. tRFCpb в Auto вырос до 428. Не надо его трогать? Command Rate ещё попробую на 1T запустить...

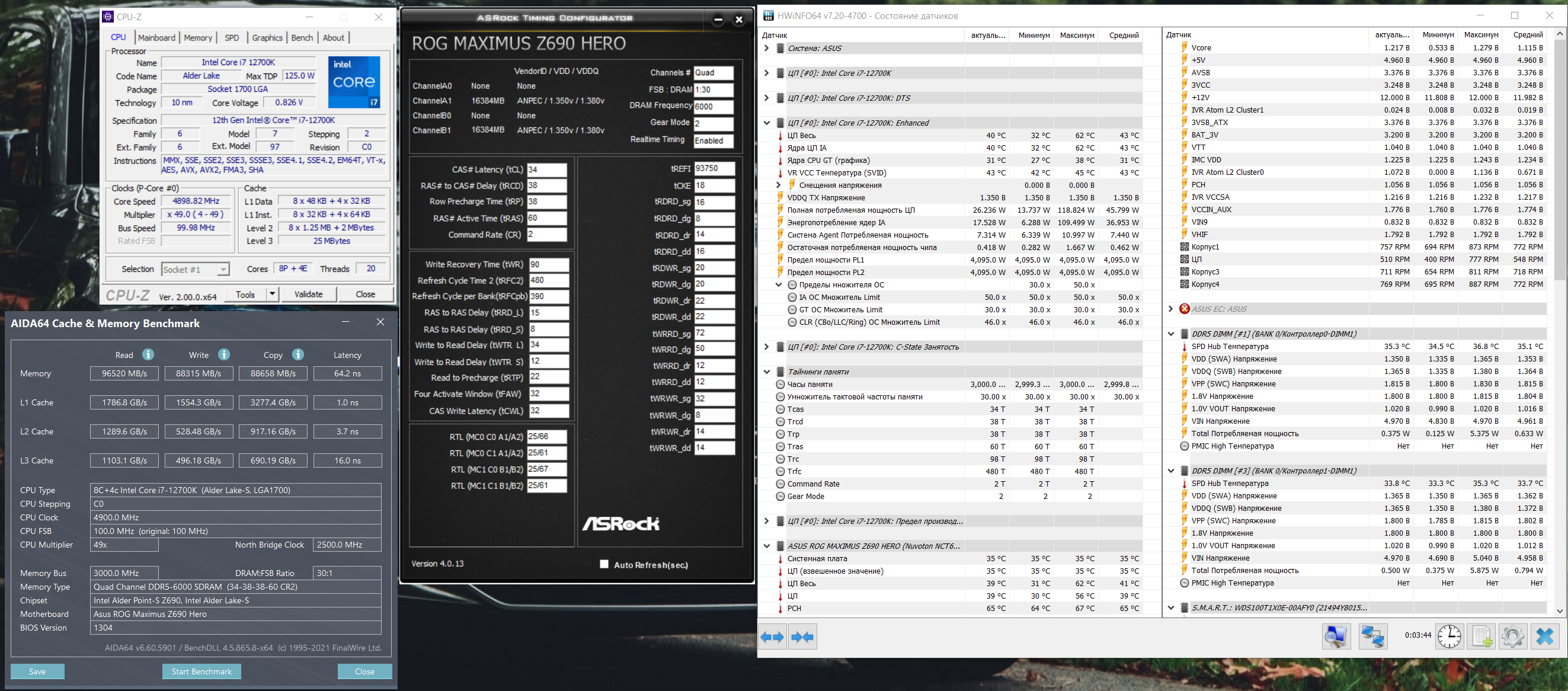

UPD. Снизил tWR до 24, tFAW до 16. При этом просела скорость чтения с кэша L3 по бенчмарку AIDA64. Не понимаю, почему он выдаёт до 750, то 1000МБ\сек... Настройки под спойлером.
[2022/03/27 10:29:49] Ai Overclock Tuner [XMP II] XMP [DDR5-6400 40-40-40-84-1.35V-1.35V] BCLK Frequency [100.0000] PCIE Frequency [100.0000] Intel(R) Adaptive Boost Technology [Auto] ASUS MultiCore Enhancement [Auto – Lets BIOS Optimize] SVID Behavior [Auto] BCLK Frequency : DRAM Frequency Ratio [Auto] Memory Controller : DRAM Frequency Ratio [Auto] DRAM Frequency [DDR5-6600MHz] Performance Core Ratio [Auto] Performance Core0 Specific Ratio Limit [Auto] Performance Core0 specific Voltage [Auto] Performance Core1 Specific Ratio Limit [Auto] Performance Core1 specific Voltage [Auto] *Performance Core2 Specific Ratio Limit [Auto] Performance Core2 specific Voltage [Auto] *Performance Core3 Specific Ratio Limit [Auto] Performance Core3 specific Voltage [Auto] Performance Core4 Specific Ratio Limit [Auto] Performance Core4 specific Voltage [Auto] Performance Core5 Specific Ratio Limit [Auto] Performance Core5 specific Voltage [Auto] Performance Core6 Specific Ratio Limit [Auto] Performance Core6 specific Voltage [Auto] Performance Core7 Specific Ratio Limit [Auto] Performance Core7 specific Voltage [Auto] Efficient Core Ratio [Auto] Efficient Core Group0 Specific Ratio Limit [Auto] Efficient Core Group0 specific Voltage [Auto] Efficient Core Group1 Specific Ratio Limit [Auto] Efficient Core Group1 specific Voltage [Auto] CPU SVID Support [Auto] AVX2 [Auto] AVX512 [Auto] AVX2 Ratio Offset to per-core Ratio Limit [Auto] AVX512 Ratio Offset to per-core Ratio Limit [Auto] AVX2 Voltage Guardband Scale Factor [Auto] AVX512 Voltage Guardband Scale Factor [Auto] Maximus Tweak [Auto] DRAM CAS# Latency [32] DRAM RAS# to CAS# Delay [39] DRAM RAS# PRE Time [39] DRAM RAS# ACT Time [51] DRAM Command Rate [Auto] DRAM RAS# to RAS# Delay L [8] DRAM RAS# to RAS# Delay S [8] DRAM REF Cycle Time [320] DRAM REF Cycle Time 2 [Auto] DRAM REF Cycle Time Same Bank [Auto] DRAM Refresh Interval [262143] DRAM WRITE Recovery Time [48] DRAM READ to PRE Time [12] DRAM FOUR ACT WIN Time [32] DRAM WRITE to READ Delay [Auto] DRAM WRITE to READ Delay L [Auto] DRAM WRITE to READ Delay S [8] DRAM CKE Minimum Pulse Width [0] DRAM Write Latency [30] Ctl0 dqvrefup [Auto] Ctl0 dqvrefdn [Auto] Ctl0 dqodtvrefup [Auto] Ctl0 dqodtvrefdn [Auto] Ctl1 cmdvrefup [Auto] Ctl1 ctlvrefup [Auto] Ctl1 clkvrefup [Auto] Ctl1 ckecsvrefup [Auto] Ctl2 cmdvrefdn [Auto] Ctl2 ctlvrefdn [Auto] Ctl2 clkvrefdn [Auto] ODT_READ_DURATION [Auto] ODT_READ_DELAY [Auto] ODT_WRITE_DURATION [Auto] ODT_WRITE_DELAY [Auto] DQ RTT WR [Auto] DQ RTT NOM RD [Auto] DQ RTT NOM WR [Auto] DQ RTT PARK [Auto] DQ RTT PARK DQS [Auto] GroupA CA ODT [Auto] GroupA CS ODT [Auto] GroupA CK ODT [Auto] GroupB CA ODT [Auto] GroupB CS ODT [Auto] GroupB CK ODT [Auto] Pull-up Output Driver Impedance [Auto] Pull-Down Output Driver Impedance [Auto] DQ RTT WR [Auto] DQ RTT NOM RD [Auto] DQ RTT NOM WR [Auto] DQ RTT PARK [Auto] DQ RTT PARK DQS [Auto] GroupA CA ODT [Auto] GroupA CS ODT [Auto] GroupA CK ODT [Auto] GroupB CA ODT [Auto] GroupB CS ODT [Auto] GroupB CK ODT [Auto] Pull-up Output Driver Impedance [Auto] Pull-Down Output Driver Impedance [Auto] DQ RTT WR [Auto] DQ RTT NOM RD [Auto] DQ RTT NOM WR [Auto] DQ RTT PARK [Auto] DQ RTT PARK DQS [Auto] GroupA CA ODT [Auto] GroupA CS ODT [Auto] GroupA CK ODT [Auto] GroupB CA ODT [Auto] GroupB CS ODT [Auto] GroupB CK ODT [Auto] Pull-up Output Driver Impedance [Auto] Pull-Down Output Driver Impedance [Auto] DQ RTT WR [Auto] DQ RTT NOM RD [Auto] DQ RTT NOM WR [Auto] DQ RTT PARK [Auto] DQ RTT PARK DQS [Auto] GroupA CA ODT [Auto] GroupA CS ODT [Auto] GroupA CK ODT [Auto] GroupB CA ODT [Auto] GroupB CS ODT [Auto] GroupB CK ODT [Auto] Pull-up Output Driver Impedance [Auto] Pull-Down Output Driver Impedance [Auto] Round Trip Latency Init Value MC0 CHA [Auto] Round Trip Latency Max Value MC0 CHA [Auto] Round Trip Latency Offset Value Mode Sign MC0 CHA [-] Round Trip Latency Offset Value MC0 CHA [Auto] Round Trip Latency Init Value MC0 CHB [Auto] Round Trip Latency Max Value MC0 CHB [Auto] Round Trip Latency Offset Value Mode Sign MC0 CHB [-] Round Trip Latency Offset Value MC0 CHB [Auto] Round Trip Latency Init Value MC1 CHA [Auto] Round Trip Latency Max Value MC1 CHA [Auto] Round Trip Latency Offset Value Mode Sign MC1 CHA [-] Round Trip Latency Offset Value MC1 CHA [Auto] Round Trip Latency Init Value MC1 CHB [Auto] Round Trip Latency Max Value MC1 CHB [Auto] Round Trip Latency Offset Value Mode Sign MC1 CHB [-] Round Trip Latency Offset Value MC1 CHB [Auto] Round Trip Latency MC0 CHA R0 [Auto] Round Trip Latency MC0 CHA R1 [Auto] Round Trip Latency MC0 CHA R2 [Auto] Round Trip Latency MC0 CHA R3 [Auto] Round Trip Latency MC0 CHA R4 [Auto] Round Trip Latency MC0 CHA R5 [Auto] Round Trip Latency MC0 CHA R6 [Auto] Round Trip Latency MC0 CHA R7 [Auto] Round Trip Latency MC0 CHB R0 [Auto] Round Trip Latency MC0 CHB R1 [Auto] Round Trip Latency MC0 CHB R2 [Auto] Round Trip Latency MC0 CHB R3 [Auto] Round Trip Latency MC0 CHB R4 [Auto] Round Trip Latency MC0 CHB R5 [Auto] Round Trip Latency MC0 CHB R6 [Auto] Round Trip Latency MC0 CHB R7 [Auto] Round Trip Latency MC1 CHA R0 [Auto] Round Trip Latency MC1 CHA R1 [Auto] Round Trip Latency MC1 CHA R2 [Auto] Round Trip Latency MC1 CHA R3 [Auto] Round Trip Latency MC1 CHA R4 [Auto] Round Trip Latency MC1 CHA R5 [Auto] Round Trip Latency MC1 CHA R6 [Auto] Round Trip Latency MC1 CHA R7 [Auto] Round Trip Latency MC1 CHB R0 [Auto] Round Trip Latency MC1 CHB R1 [Auto] Round Trip Latency MC1 CHB R2 [Auto] Round Trip Latency MC1 CHB R3 [Auto] Round Trip Latency MC1 CHB R4 [Auto] Round Trip Latency MC1 CHB R5 [Auto] Round Trip Latency MC1 CHB R6 [Auto] Round Trip Latency MC1 CHB R7 [Auto] Early Command Training [Auto] SenseAmp Offset Training [Auto] Early ReadMPR Timing Centering 2D [Auto] Read MPR Training [Auto] Receive Enable Training [Auto] Jedec Write Leveling [Auto] Early Write Time Centering 2D [Auto] Early Read Time Centering 2D [Auto] Write Timing Centering 1D [Auto] Write Voltage Centering 1D [Auto] Read Timing Centering 1D [Auto] Read Timing Centering with JR [Auto] Dimm ODT Training* [Auto] Max RTT_WR [ODT Off] DIMM RON Training* [Auto] Write Drive Strength/Equalization 2D* [Auto] Write Slew Rate Training* [Auto] Read ODT Training* [Auto] Comp Optimization Training [Auto] Read Equalization Training* [Auto] Read Amplifier Training* [Auto] Write Timing Centering 2D [Auto] Read Timing Centering 2D [Auto] Command Voltage Centering [Auto] Early Command Voltage Centering [Auto] Write Voltage Centering 2D [Auto] Read Voltage Centering 2D [Auto] Late Command Training [Auto] Round Trip Latency [Auto] Turn Around Timing Training [Auto] CMD CTL CLK Slew Rate [Auto] CMD/CTL DS & E 2D [Auto] Read Voltage Centering 1D [Auto] TxDqTCO Comp Training* [Auto] ClkTCO Comp Training* [Auto] TxDqsTCO Comp Training* [Auto] VccDLL Bypass Training [Auto] CMD/CTL Drive Strength Up/Dn 2D [Auto] DIMM CA ODT Training [Auto] PanicVttDnLp Training* [Auto] Read Vref Decap Training* [Auto] Vddq Training [Auto] Duty Cycle Correction Training [Auto] Rank Margin Tool Per Bit [Auto] DIMM DFE Training [Auto] Tx Dqs Dcc Training [Auto] Rank Margin Tool [Auto] Memory Test [Auto] DIMM SPD Alias Test [Auto] Receive Enable Centering 1D [Auto] Retrain Margin Check [Auto] Write Drive Strength Up/Dn independently [Auto] Margin Check Limit [Disabled] tRDRD_sg_Training [12] tRDRD_sg_Runtime [12] tRDRD_dg_Training [Auto] tRDRD_dg_Runtime [Auto] tRDWR_sg [17] tRDWR_dg [17] tWRWR_sg [24] tWRWR_dg [8] tWRRD_sg [56] tWRRD_dg [44] tRDRD_dr [0] tRDRD_dd [0] tRDWR_dr [0] tRDWR_dd [0] tWRWR_dr [0] tWRWR_dd [0] tWRRD_dr [0] tWRRD_dd [0] tRPRE [Auto] tWPRE [Auto] tWRPRE [88] tPRPDEN [Auto] tRDPDEN [Auto] tWRPDEN [Auto] tCPDED [Auto] tREFIX9 [Auto] Ref Interval [0] tXPDLL [Auto] tXP [8] tPPD [0] tCCD_L_tDLLK [Auto] MRC Fast Boot [Disabled] MCH Full Check [Disabled] Mem Over Clock Fail Count [Auto] Training Profile [ASUS User Profile] RxDfe [Auto] Mrc Training Loop Count [Auto] DRAM CLK Period [Auto] Dll_bwsel [Auto] Controller 0, Channel 0 Control [Enabled] Controller 0, Channel 1 Control [Enabled] Controller 1, Channel 0 Control [Enabled] Controller 1, Channel 1 Control [Enabled] MC_Vref0 [Auto] MC_Vref1 [Auto] MC_Vref2 [Auto] Dynamic Memory Boost [Disabled] Realtime Memory Frequency [Disabled] SA GV [Disabled] Voltage Monitor [Die Sense] VRM Initialization Check [Disabled] CPU Input Voltage Load-line Calibration [Auto] CPU Load-line Calibration [Level 4:Recommended for OC] Synch ACDC Loadline with VRM Loadline [Disabled] CPU Current Capability [Auto] CPU Current Reporting [Auto] Core Voltage Suspension [Auto] CPU VRM Switching Frequency [Auto] VRM Spread Spectrum [Disabled] CPU Power Duty Control [Auto] CPU Power Phase Control [Optimized] CPU Power Thermal Control [125] CPU Core/Cache Boot Voltage [Auto] CPU Input Boot Voltage [Auto] PLL Termination Boot Voltage [Auto] CPU Standby Boot Voltage [Auto] Memory Controller Boot Voltage [Auto] CPU Core Auto Voltage Cap [Auto] CPU Input Auto Voltage Cap [Auto] Memory Controller Auto Voltage Cap [Auto] Maximum CPU Core Temperature [Auto] Package Temperature Threshold [Auto] Regulate Frequency by above Threshold [Auto] IVR Transmitter VDDQ ICCMAX [Auto] Unlimited ICCMAX [Auto] CPU Core/Cache Current Limit Max. [Auto] Long Duration Package Power Limit [Auto] Package Power Time Window [Auto] Short Duration Package Power Limit [Auto] IA AC Load Line [Auto] IA DC Load Line [Auto] IA CEP Enable [Auto] SA CEP Enable [Auto] IA SoC Iccmax Reactive Protector [Auto] Inverse Temperature Dependency Throttle [Auto] IA VR Voltage Limit [Auto] TVB Voltage Optimizations [Auto] Enhanced TVB [Auto] Overclocking TVB [Auto] Offset Mode Sign 1 [+] V/F Point 1 Offset [Auto] Offset Mode Sign 2 [+] V/F Point 2 Offset [Auto] Offset Mode Sign 3 [+] V/F Point 3 Offset [Auto] Offset Mode Sign 4 [+] V/F Point 4 Offset [Auto] Offset Mode Sign 5 [+] V/F Point 5 Offset [Auto] Offset Mode Sign 6 [+] V/F Point 6 Offset [Auto] Offset Mode Sign 7 [+] V/F Point 7 Offset [Auto] Offset Mode Sign 8 [+] V/F Point 8 Offset [Auto] Offset Mode Sign 9 [+] V/F Point 9 Offset [Auto] Offset Mode Sign 10 [+] V/F Point 10 Offset [Auto] Offset Mode Sign 11 [+] V/F Point 11 Offset [Auto] Initial BCLK Frequency [Auto] BCLK Amplitude [Auto] BCLK Slew Rate [Auto] BCLK Spread Spectrum [Disabled] Initial PCIE Frequency [Auto] PCIE/DMI Amplitude [Auto] PCIE/DMI Slew Rate [Auto] PCIE/DMI Spread Spectrum [Disabled] Cold Boot PCIE Frequency [Auto] Realtime Memory Timing [Enabled] SPD Write Disable [TRUE] PVD Ratio Threshold [Auto] Banding Ratio [Auto] SA PLL Frequency Override [Auto] BCLK TSC HW Fixup [Enabled] Core Ratio Extension Mode [Disabled] FLL OC mode [Auto] Core PLL Voltage [Auto] GT PLL Voltage [Auto] Ring PLL Voltage [Auto] System Agent PLL Voltage [Auto] Memory Controller PLL Voltage [Auto] CPU 1.8V Small Rail [Auto] PLL Termination Voltage [Auto] CPU Standby Voltage [Auto] PCH 1.05V Voltage [Auto] PCH 0.82V Voltage [Auto] CPU Input Voltage Reset Voltage [Auto] Eventual CPU Input Voltage [Auto] Eventual Memory Controller Voltage [Auto] Package Temperature Threshold [Auto] Regulate Frequency by above Threshold [Auto] Cooler Efficiency Customize [Keep Training] Cooler Re-evaluation Algorithm [Normal] Optimism Scale [100] Ring Down Bin [Auto] Min. CPU Cache Ratio [Auto] Max. CPU Cache Ratio [Auto] BCLK Aware Adaptive Voltage [Enabled] Actual VRM Core Voltage [Manual Mode] - CPU Core Voltage Override [1.28000] Global Core SVID Voltage [Auto] Cache SVID Voltage [Auto] CPU L2 Voltage [Manual Mode] - CPU L2 Voltage Override [1.07900] CPU System Agent Voltage [Manual Mode] - CPU System Agent Voltage Override [1.24000] CPU Input Voltage [Auto] High DRAM Voltage Mode [Auto] DRAM VDD Voltage [1.39000] DRAM VDDQ Voltage [1.39000] IVR Transmitter VDDQ Voltage [1.40000] Memory Controller Voltage [Auto] MC Voltage Calculation Voltage Base [Auto] VDD Calculation Voltage Base [Auto] PMIC Voltages [Sync All PMICs] SPD HUB VLDO (1.8V) [Auto] SPD HUB VDDIO (1.0V) [Auto] DRAM VDD Voltage [1.39000] DRAM VDDQ Voltage [1.39000] DRAM VPP Voltage [1.90000] DRAM VDD Switching Frequency [Auto] DRAM VDDQ Switching Frequency [Auto] DRAM VPP Switching Frequency [Auto] DRAM Current Capability [Auto] PCI Express Native Power Management [Disabled] DMI Link ASPM Control [Disabled] ASPM [Disabled] L1 Substates [Disabled] DMI ASPM [Disabled] DMI Gen3 ASPM [Disabled] PEG - ASPM [Disabled] PCI Express Clock Gating [Enabled] Hardware Prefetcher [Enabled] Adjacent Cache Line Prefetch [Enabled] Intel (VMX) Virtualization Technology [Enabled] Per P-Core Control [Disabled] Per E-Core Control [Disabled] Active Performance Cores [All] Active Efficient Cores [All] Hyper-Threading [Enabled] Hyper-Threading of Core 0 [Enabled] Hyper-Threading of Core 1 [Enabled] Hyper-Threading of Core 2 [Enabled] Hyper-Threading of Core 3 [Enabled] Hyper-Threading of Core 4 [Enabled] Hyper-Threading of Core 5 [Enabled] Hyper-Threading of Core 6 [Enabled] Hyper-Threading of Core 7 [Enabled] Total Memory Encryption [Disabled] Legacy Game Compatibility Mode [Disabled] Boot performance mode [Turbo Performance] Intel(R) SpeedStep(tm) [Enabled] Intel(R) Speed Shift Technology [Enabled] Intel(R) Turbo Boost Max Technology 3.0 [Enabled] Turbo Mode [Enabled] Acoustic Noise Mitigation [Disabled] CPU C-states [Auto] Thermal Monitor [Enabled] Dual Tau Boost [Disabled] VT-d [Enabled] Control Iommu Pre-boot Behavior [Enable IOMMU during boot] Memory Remap [Enabled] Primary Display [PEG Slot] iGPU Multi-Monitor [Disabled] Enable VMD controller [Enabled] Map PCIE Storage under VMD [Disabled] Map SATA Controller under VMD [Disabled] M.2_1 Link Speed [Auto] PCIEX16_1 Link Speed [Auto] PCIEX16_2 Link Speed [Auto] M.2_2 Link Speed [Auto] M.2_3 Link Speed [Auto] PCIEX16(G4) Link Speed [Auto] SATA Controller(s) [Enabled] Aggressive LPM Support [Disabled] SMART Self Test [None] M.2_3 [Enabled] M.2_3 Hot Plug [Disabled] SATA6G_1 [Enabled] SATA6G_1 Hot Plug [Disabled] SATA6G_2 [Enabled] SATA6G_2 Hot Plug [Disabled] SATA6G_3 [Enabled] SATA6G_3 Hot Plug [Disabled] SATA6G_4 [Enabled] SATA6G_4 Hot Plug [Disabled] PTT [Enable] PCIE Tunneling over USB4 [Enabled] Discrete Thunderbolt(TM) Support [Enabled] Wake From Thunderbolt(TM) Devices [None] DTBT Go2Sx Command [Enabled] Windows 10 Thunderbolt support [Enable + RTD3] DTBT Controller 0 [Enabled] TBT Host Router [Two port] Extra Bus Reserved [106] Reserved Memory [737] Memory Alignment [26] Reserved PMemory [1184] PMemory Alignment [28] Reserved I/O [0] Security Device Support [Enable] SHA256 PCR Bank [Enabled] Pending operation [None] Platform Hierarchy [Enabled] Storage Hierarchy [Enabled] Endorsement Hierarchy [Enabled] Physical Presence Spec Version [1.3] TPM 2.0 UEFI Spec Version [TCG_2] Disable Block Sid [Disabled] Re-Size BAR Support [Enabled] SR-IOV Support [Disabled] Legacy USB Support [Enabled] XHCI Hand-off [Enabled] U32G2_1 [Enabled] U32G2_2 [Enabled] U32G2_C3 [Enabled] LAN_USB_6 [Enabled] U32G1_E1 [Enabled] U32G1_E2 [Enabled] U32G1_E3 [Enabled] U32G1_E4 [Enabled] U32G2X2_9 [Enabled] USB_11 [Enabled] Network Stack [Disabled] Device [WDC WD50EFRX-68MYMN1] Restore AC Power Loss [Power Off] Max Power Saving [Disabled] ErP Ready [Disabled] Power On By PCI-E [Disabled] Power On By RTC [Disabled] PCIE Gen5 Redriver Driving [Disabled] USB Audio [Enabled] Intel LAN [Enabled] USB power delivery in Soft Off state (S5) [Enabled] Wi-Fi Controller [Enabled] Bluetooth Controller [Enabled] When system is in working state [All On] Q-Code LED Function [POST Code Only] When system is in sleep, hibernate or soft off states [All On] M.2_3 Configuration [Auto] PCIEX16(G4) Configuration [PCIEX4 Add-on Card] GNA Device [Enabled] ASMedia Storage Controller [Disabled] CPU Temperature [Monitor] CPU Package Temperature [Monitor] MotherBoard Temperature [Monitor] VRM Temperature [Monitor] Chipset Temperature [Monitor] T_Sensor Temperature [Monitor] Water In T Sensor Temperature [Monitor] Water Out T Sensor Temperature [Monitor] DIMM A1 Temperature [Monitor] DIMM A2 Temperature [Monitor] DIMM B1 Temperature [Monitor] DIMM B2 Temperature [Monitor] CPU Fan Speed [Monitor] CPU Optional Fan Speed [Monitor] Chassis Fan 1 Speed [Monitor] Chassis Fan 2 Speed [Monitor] Chassis Fan 3 Speed [Monitor] Chassis Fan 4 Speed [Monitor] Water Pump+ Speed [Monitor] AIO Pump Speed [Monitor] Flow Rate [Monitor] CPU Core Voltage [Monitor] 12V Voltage [Monitor] 5V Voltage [Monitor] 3.3V Voltage [Monitor] Memory Controller Voltage [Monitor] CPU Core Current [Monitor] AI Cooling [Disabled] HYDRANODE Fan Association [Enabled] CPU Fan Q-Fan Control [Auto Detect] CPU Fan Profile [Standard] CPU Fan Step Up [Level 0] CPU Fan Step Down [Level 0] CPU Fan Speed Low Limit [200 RPM] Chassis Fan 1 Q-Fan Control [Auto Detect] Chassis Fan 1 Profile [Standard] Chassis Fan 1 Q-Fan Source [CPU] Chassis Fan 1 Step Up [Level 0] Chassis Fan 1 Step Down [Level 0] Chassis Fan 1 Speed Low Limit [200 RPM] Chassis Fan 2 Q-Fan Control [Auto Detect] Chassis Fan 2 Profile [Standard] Chassis Fan 2 Q-Fan Source [CPU] Chassis Fan 2 Step Up [Level 0] Chassis Fan 2 Step Down [Level 0] Chassis Fan 2 Speed Low Limit [200 RPM] Chassis Fan 3 Q-Fan Control [Auto Detect] Chassis Fan 3 Profile [Standard] Chassis Fan 3 Q-Fan Source [CPU] Chassis Fan 3 Step Up [Level 0] Chassis Fan 3 Step Down [Level 0] Chassis Fan 3 Speed Low Limit [200 RPM] Chassis Fan 4 Q-Fan Control [Auto Detect] Chassis Fan 4 Profile [Standard] Chassis Fan 4 Q-Fan Source [CPU] Chassis Fan 4 Step Up [Level 0] Chassis Fan 4 Step Down [Level 0] Chassis Fan 4 Speed Low Limit [200 RPM] Water Pump+ Q-Fan Control [Auto Detect] Water Pump+ Profile [Full Speed] AIO Pump Q-Fan Control [Auto Detect] AIO Pump Profile [Full Speed] CPU Temperature LED Switch [Enabled] Launch CSM [Disabled] OS Type [Other OS] Secure Boot Mode [Custom] Fast Boot [Enabled] Next Boot after AC Power Loss [Fast Boot] Boot Logo Display [Disabled] POST Report [3 sec] Bootup NumLock State [On] Wait For 'F1' If Error [Enabled] Option ROM Messages [Force BIOS] Interrupt 19 Capture [Disabled] AMI Native NVMe Driver Support [Enabled] Setup Mode [Advanced Mode] Boot Sector (MBR/GPT) Recovery Policy [Local User Control] Next Boot Recovery Action [Skip] BIOS Image Rollback Support [Enabled] Publish HII Resources [Disabled] Flexkey [Reset] Setup Animator [Disabled] Load from Profile [1] Profile Name [RAM] Save to Profile [1] DIMM Slot Number [DIMM_A2] Download & Install ARMOURY CRATE app [Disabled] Download & Install MyASUS service & app [Disabled]
Member
Статус: Не в сети Регистрация: 05.12.2005 Откуда: Rostov-on-Don
Alterus Привет. Напряжения в спойлере и выше писал. Поставил 140-ку вентель на обдув памяти специально, до 1.45V пока не вижу необходимости подниматься. 1T не работает и вряд ли заработает.
Alterus писал(а):
WTR точно стаб на этих настройках? CKE 0?
Testmem5 прошёл, винда не падает в работе. CKE - 0. CWL 28 сейчас попробую. Вот актуальное #77. Немного играюсь с tRFC.
Member
Статус: Не в сети Регистрация: 26.10.2010 Откуда: Санкт-Петербург

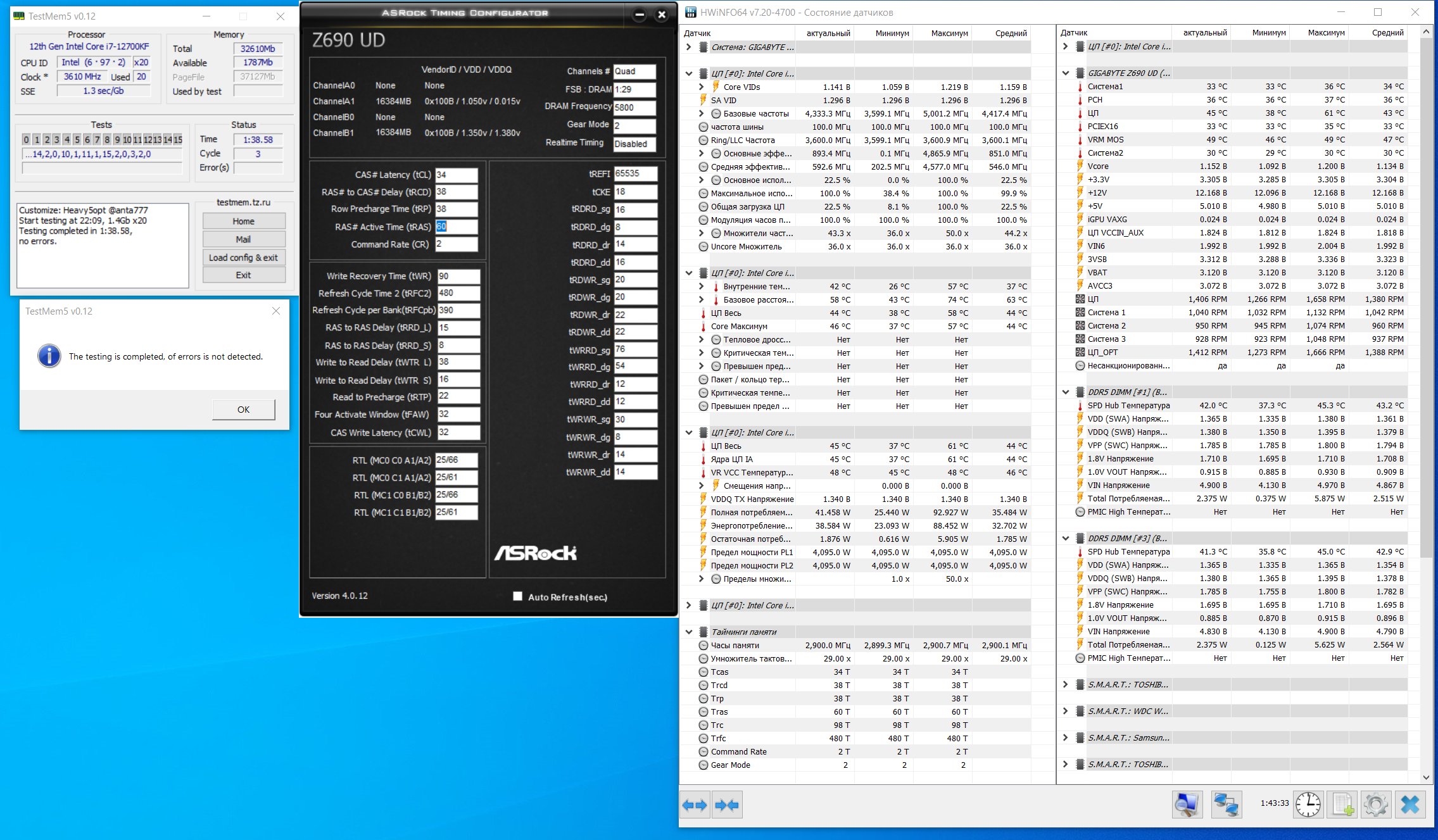

Всем привет. Asus z690 Hero, i7-12700K, ADATA Lancer AX5U6000C4016G на Самсунгах Изначально не собирался разгонять память, хотелось только оптимизировать тайминги. Сейчас состояние вот такое, нормально проходят все тесты (heavy и extreme от anta777, HCI MemTestPro 5 1000%), и не могу сдвинуться ни на йоту. Могу сделать tRCD=tRP=36, система грузится, но в тестах появляются единичные ошибки. Если уменьшать tCL или tRAS - POST не проходит (ошибка 6Е). Как-то все это с учетом неповышения частоты выглядит грустно. Подскажите, в какую сторону двигаться?
Всем привет. Asus z690 Hero, i7-12700K, ADATA Lancer AX5U6000C4016G на Самсунгах Изначально не собирался разгонять память, хотелось только оптимизировать тайминги. Сейчас состояние вот такое, нормально проходят все тесты (heavy и extreme от anta777, HCI MemTestPro 5 1000%), и не могу сдвинуться ни на йоту. Могу сделать tRCD=tRP=36, система грузится, но в тестах появляются единичные ошибки. Если уменьшать tCL или tRAS - POST не проходит (ошибка 6Е). Как-то все это с учетом неповышения частоты выглядит грустно. Подскажите, в какую сторону двигаться?
Вложение:
Особо можешь не пытаться, мертвые плашки на Самсунге у меня такие же.
Скинь тайминги и напряжения, пожалуйста. Вообще не могу эти плашки завести на 6000 на Gigabyte Z690 UD. По одной 6000 стартуют с ошибками, а в паре - выше 5800 никак.
Скинь тайминги и напряжения, пожалуйста. Вообще не могу эти плашки завести на 6000 на Gigabyte Z690 UD. По одной 6000 стартуют с ошибками, а в паре - выше 5800 никак.
Стандарт 40/40/40/76
#77
Тут напряжение на оперативке 1.35 стандартно для плашек этих. VCCSA - 1.35 или 1.45 VDD/VDDQ - 1.4 или 1.45 VDD2 - 1.45 tREFI - 65535 обязательно или сыпет ошибки. vovichek62 Для того чтоб ужать первичные тайминги напряжение с 1.35 поднял до 1.45 у меня кулер лежит 140 на плашках обдувает.(хотя в моей игре оперативка выше 44с не греется)
Я когда VDD/VDDQ 1.45 выставлял - у меня одна такая планка пригорела немного, перестала выше 5400 вообще запускаться. Благо два комплекта было плашек - заменил. Сейчас 1.375 стоит, выше честно говоря страшновато.
Я когда VDD/VDDQ 1.45 выставлял - у меня одна такая планка пригорела немного, перестала выше 5400 вообще запускаться. Благо два комплекта было плашек - заменил. Сейчас 1.375 стоит, выше честно говоря страшновато.
Честно говоря впервые о таком слышу. Может у вас просто плата с дефектом каким нибудь? Сами радиаторы на ADATe вполне сносные, даже без кустарного охлаждения на оперативке.(на тех же Джискилл радиаторы на много хуже, даже по весу чувствуется что там шлак это о DDR5) Максимум что я видел в процессе теста 55c, даже если представить что датчик лжет на 10 градусов. Этого всё равно мало для того чтоб чета пригорела.
p.s Я кстати забыл упомянуть что плашки я еще переставлял менял местами. И как не странно у меня было два комплекта в обоих были чипы Самсунг. И оба эти комплекта стали лучше работать после того как менял местами плашки. Это в тему того когда ты вставил плашки выставил напряжение, стандартные тайминги и при запуске компа видишь черный экран.
Честно говоря впервые о таком слышу. Может у вас просто плата с дефектом каким нибудь?
Может быть. Напряжение по данным HWInfo плата может давать выше чем значение, которое выставлено в биосе. 1.35 может превратиться в 1.365, а 1.365 в 1.380.
Notsleep писал(а):
Максимум что я видел в процессе теста 55c
Видел 65 один раз. Спасибо нвидии за это, дует с видяхи прямо на оперативку. Причем стоит 100мм вентиль на памяти - помогает, но не шибко.

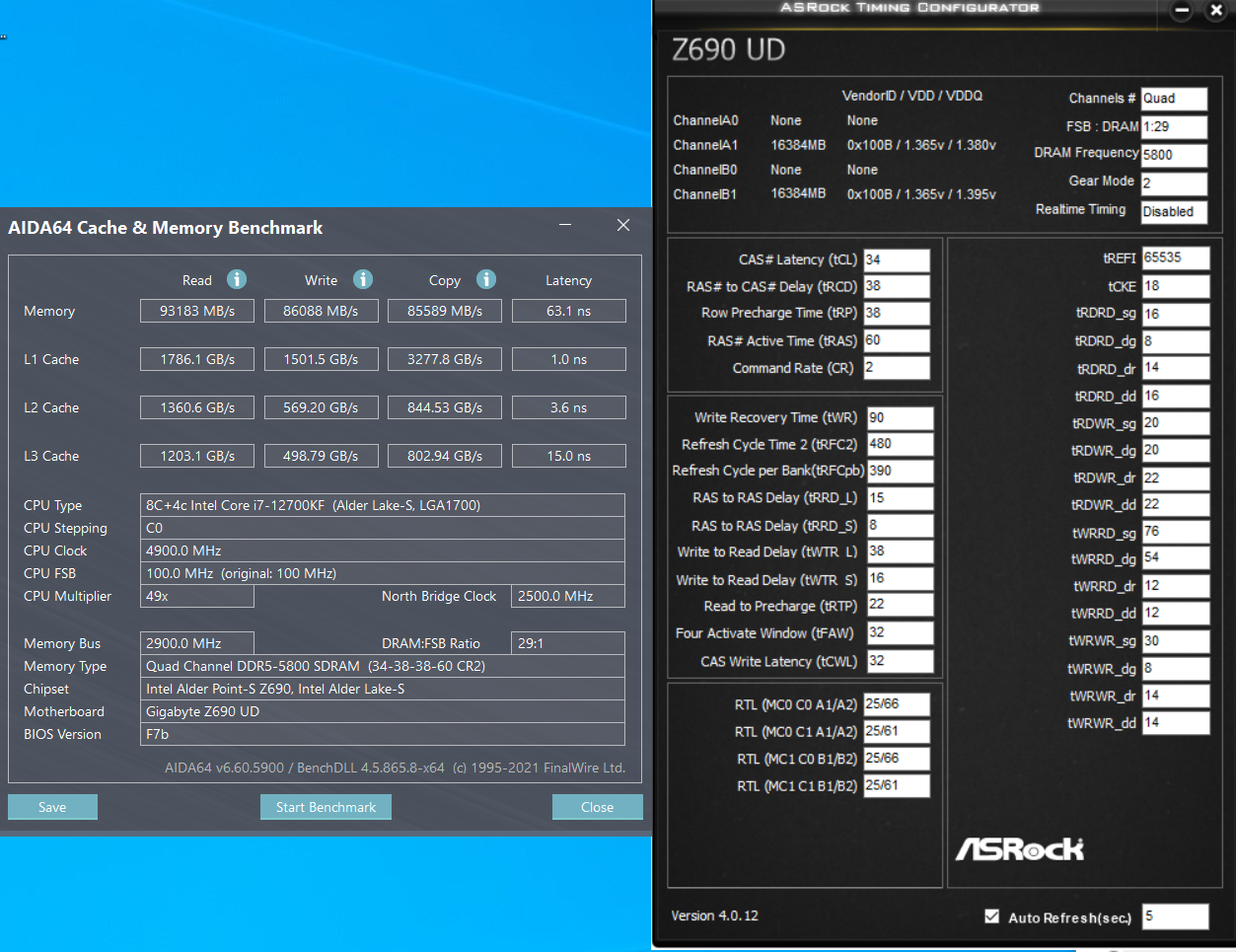

В общем поднять частоту до 6000 тысяч так и не смог, просто чёрный экран и потом биос говорит - ошибка. Однако благодаря Вашим советам и скриншотам выше - смог стабилизировать на 5800 с пониженными таймингами. Вроде норм. Если вылетов не будет - так оставлю. Если напряжение VDD/VDDQ (оно же VDDQ TX) повышаешь - начинает сыпать ошибками.
update: в играх иногда вылетает. Пока не понял куда копать, memtest то проходит, если у кого есть идеи - подскажите, что покрутить для большей стабильности. SA: 1.30, VDDQ TX: 1.345, VDD2: 1.36, VDD: 1.365, VDDQ: 1.380.
Видел 65 один раз. Спасибо нвидии за это, дует с видяхи прямо на оперативку. Причем стоит 100мм вентиль на памяти - помогает, но не шибко.
В общем поднять частоту до 6000 тысяч так и не смог, просто чёрный экран и потом биос говорит - ошибка. Однако благодаря Вашим советам и скриншотам выше - смог стабилизировать на 5800 с пониженными таймингами. Вроде норм. Если вылетов не будет - так оставлю. Если напряжение VDD/VDDQ повышаешь - начинает сыпать ошибками.
А не пробовал ставить Command Rate - 1 ? Еще кстати заметил что ты шину не ставишь значения сам? у тебя на первом скрине 2500 А на втором скрине Ring - 3600 Я бы посоветовал для большей стабильности зафиксировать её. Может поставить 36 (т.е 3600) значения или там 42-44. Главное чтоб стабильность была. У меня пример к сожалению выше 4200 стабильности нет, но я откатил на 3600 для пущей уверенности. Ring Ratio - в биосе.
