  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  tycho

Member
Статус: Не в сети
Регистрация: 07.02.2020
Откуда: 63
lDevilDriverl писал(а):
tycho это похоже на микрон rev.E или cjr, djr, jjr

Да если б
#77


Чет совсем грустно, пришлось снизить до 3533. Таки вылеты из игр.

Может, по одной их затестить.

_________________
7800x3d / B650 / Palit 5080 GameRock

  R53600

Member
Статус: Не в сети
Регистрация: 05.08.2020
Народ, салют.
Что, по-вашему, лучше для игр, частота 3600 при 14-19-14-32 или 15-18-15-32?

_________________
Ryzen 5 3600
MSI B450 Mortar Max
BL2K8G32C16U4B
GTX 1660 Ti

  KaBooo

Member
Статус: Не в сети
Регистрация: 08.05.2020
R53600 писал(а):
14-19-14-32

14 19 14 37 51)

_________________
I7 10700f,
Z490 TOMAHAWK,
cmw16gx4m2c3200c14 2x8(4400)cl16, 1.5В,
ID Cooling 207 basic xt,
rtx asus tuf 3060ti v2,
Odyssey G7 "31,5.

  Moote

Member
Статус: Не в сети
Регистрация: 27.04.2019
Биос нашёл, шапку прочитал). Сейчас частота 3400, выставил первичные тайминги (KaBooo поставил ваши) 14 17 17 17 35, напряжение на Soc 1.0125 на дирам 1.39 это не много на вольтаж? можно дальше продвигаться? Если ниже вольтаж есть ошибки а так тм5 1usmus проходит без ошибок.
info
#77

_________________
B 550 AsRock PG Velocita.
AMD Ryzen 5 5600x.
Asgard DDR4 Bragi V3, VMA49UG-AMC1U2AV3, 2x8, B-die
AMD Radeon (TM) R9 390 Series (8 ГБ).

Последний раз редактировалось Moote 06.08.2020 0:53, всего редактировалось 2 раз(а).

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
artxays писал(а):
53/34/off/off

пытался так ставить, не идёт. Тренировка есть, но далее различные ошибки в посткодах (05, 07 и тд). Даже до биоса не грузит.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Hro так у тебя не микрон E die же, в авто оставь все терминаторы у меня мать сама отлично подобрала, я методом подбора их нашёл. Тоже никак не подходили из калькулятора, выставил в авто термигаторы и кадбасы и по 1му значению проверял

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
artxays да не, был тут пользователь с такой же платой, биосом, памятью и тоже зен+ (только 2700). У него эти ртт-прокод едут, у меня нет.

Добавлено спустя 1 минуту 59 секунд:
из калькулятора мне как раз подходят.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  Tashi

Member
Статус: Не в сети
Регистрация: 04.07.2005
Откуда: Москва
horosh_indeed писал(а):
Добрый, приобрел кит g-skill 3200 cl 14 2x8, погналась без проблем на 3600 16-16-16, при выставлении 15-15-15 при загрузке винды tCl меняет значение обратно на 16. В чем может быть дело? Спеки: gygabite b-450m s2h, ryzen 5 3600.

В настройках памяти выстави параметр Gear Dawn Mode в disable, тогда можно ставить нечетное значение CL. Но тогда тебе скорей всего придется выставить Command Rate 2, т.к. с отключенным GDM и CR 1 память может работать нестабильно или не завестись вообще.

_________________
AMD Athlon II X4 760K 3800@4800, NB 1800@2800, DDR3 Hynix 1600@2400, AMD Radeon 7770 1000/4500@1030/5700

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Tashi писал(а):
Но тогда тебе скорей всего придется выставить Command Rate 2, т.к. с отключенным GDM и CR 1 память может работать нестабильно или не завестись вообще.
С чего такое утверждение? судя по XMP у него хороший B-die на борту, все хорошо будет.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  KaBooo

Member
Статус: Не в сети
Регистрация: 08.05.2020
Moote писал(а):
1.39 это не много на вольтаж?

Я на 1.45 пробовал, норм. До 1.42 можно вообще смело поднимать. Если хочешь выжать максимум, то 1.45 ставь и все.
Теперь пытайся все остальные тайминги к моим приблизить.
Soc у меня в 1.1+ ибо ниже у меня подфризы есть, память в 1.4 работает. Ниже даже можно не пытаться.

_________________
I7 10700f,
Z490 TOMAHAWK,
cmw16gx4m2c3200c14 2x8(4400)cl16, 1.5В,
ID Cooling 207 basic xt,
rtx asus tuf 3060ti v2,
Odyssey G7 "31,5.

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
SRV1977, ты не заметил что TWR, масштабируется напряжением?

Добавлено спустя 3 минуты 38 секунд:
Tashi писал(а):
Но тогда тебе скорей всего придется выставить Command Rate 2, т.к. с отключенным GDM и CR 1 память может работать нестабильно или не завестись вообще.

Это откуда такие интересные наблюдения, можно источник?

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4

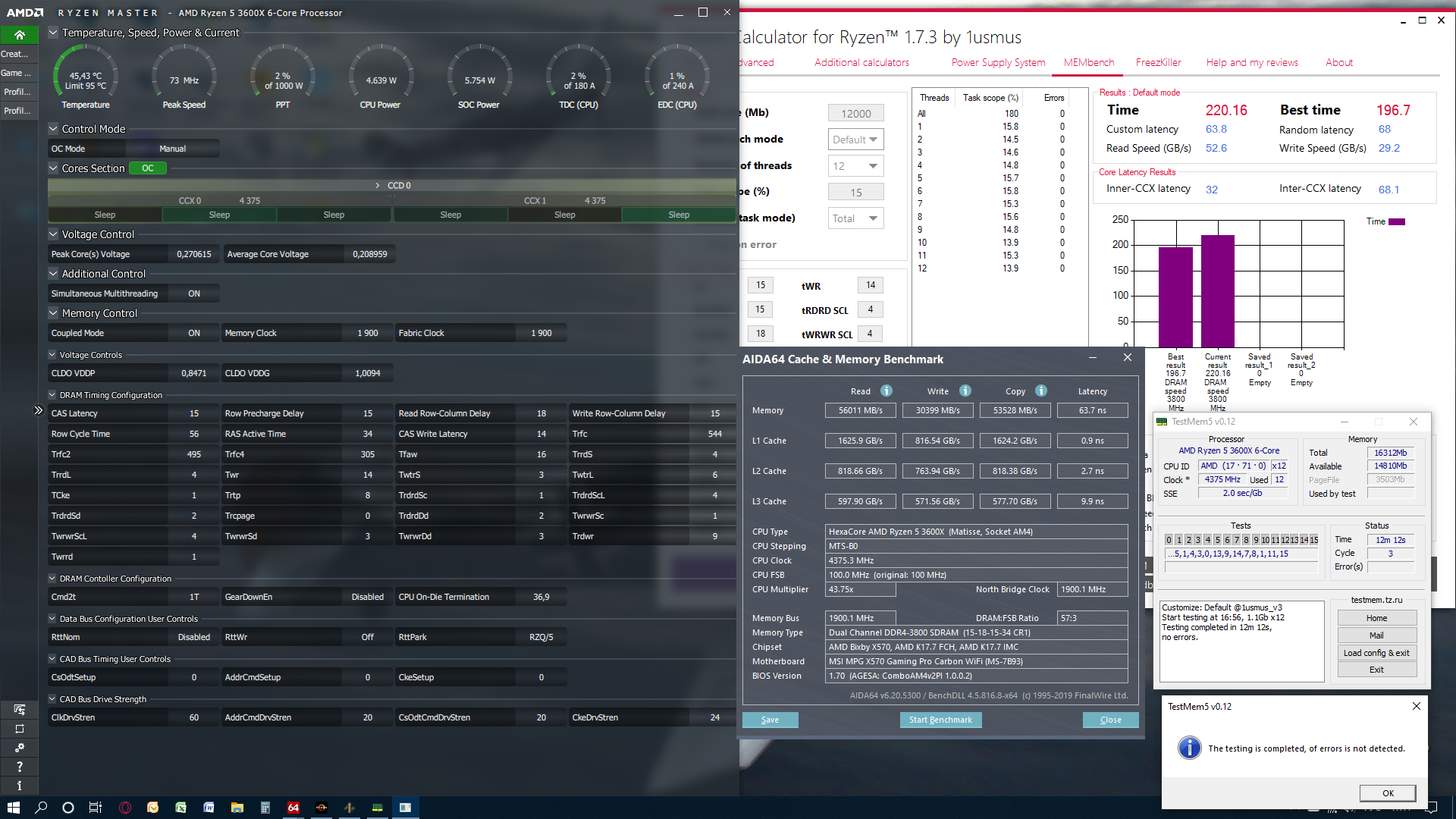

Всем привет! Для статистики: Micron E-die 3800/1900CL15.
Система:
AMD Ryzen 5 3600X@4375MHz 1.285V
MSI MPG X570 Gaming Pro Carbon Wi-Fi PCIe Gen4;
DDR4 2x 8Gb Crucial Ballistix [BL2K8G36C16U4BL] VDRAM -1.44V (BIOS) 1.472V фактический максимум; VSOC -1.050V (BIOS) 1.080V фактически; VDDG CCD/VDDG IOD -1.010 (BIOS) 1.0094 фактически; VDDP -0,85V (BIOS) 0,8471V фактический. Во всех случаях на CPU и на SOC LLC 2 Level, частота VRM 400KHz.
Вложение:
Снимок экрана (27).png
Снимок экрана (27).png [ 824.45 КБ | Просмотров: 505 ]

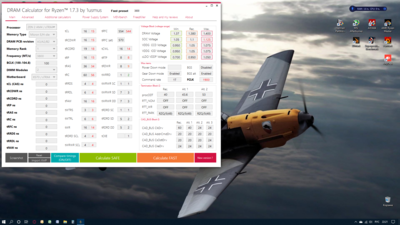

DRAM Calculator с таймингами, чаастотой и напряжениями, хотя ни пкервичные, не напряжения не совпадают.
Вложение:
Снимок экрана (30).png
Снимок экрана (30).png [ 964.35 КБ | Просмотров: 437 ]

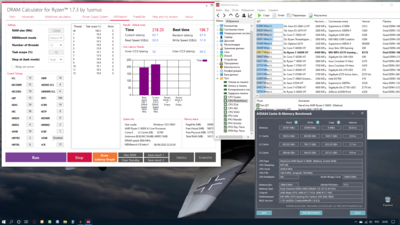

и еще из DRAM Calculator:
Вложение:
Снимок экрана (31).png
Снимок экрана (31).png [ 643.99 КБ | Просмотров: 437 ]


В принципе думаю на этой Agesa предел.

Добавлено спустя 9 минут 19 секунд:
The KMS писал(а):
ты не заметил что TWR, масштабируется напряжением?

Заметил, но не линейно как tCL, а как то очень и очень неоднозначно. Так же может масштабироваться и tRFC, но там уже другие напряжения (или отборность чипов).

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

Последний раз редактировалось SRV1977 06.08.2020 15:46, всего редактировалось 2 раз(а).

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
SRV1977 писал(а):
VDRAM -1.44V (BIOS) 1.472V фактический максимум;

слишком много, снижай

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
artxays забыл указать, температура максимум при всех тестах - 57 градусов.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
SRV1977 все равно имхо не айс, чтото много мать накидывает мне максимум 0.015. Добейся чтобы 1.45 было максимум. На 3800сл16 хватает 1.4 на зен2, стоит ли делать сл15? Попробуй еще пресет от анта прогнать лайт и экстрим

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
artxays 3800Cl16 есть в шапке, там 1.38V

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  lex33

Junior
Статус: Не в сети
Регистрация: 06.08.2020
Фото: 2
Что еще можно поправить? Crucial U4 3200
53602

_________________
AMD Ryzen 5 3600@4.35Ghz
Sapphire RX 590 Nitro+ SE 8GB
MSI B450-A Pro MAX
DDR4 2x16Gb G.Skill Trident Z [F4-3200C14-32GTZ]@3733CL16

  TaBoo

Junior
Статус: Не в сети
Регистрация: 27.07.2016
Вот мои потуги по гайду для новичка из шапки, гоните меня/насмехайтесь ))
#77

Это просто xmp
#77


да когда же вы читать научитесь про spoiler=

_________________
Княут 5 -3600 MB - asus prume x370-a(бивас 5602) GTX 1080 Palit dual Patriot Memory Hynix 8 Gb C-die (Alius / 18 nm) / 1 die x2 xmp profile 3600

Последний раз редактировалось lDevilDriverl 06.08.2020 13:55, всего редактировалось 1 раз.

  Ruzya

Member
Статус: Не в сети
Регистрация: 09.12.2019
TaBoo У меня на 3200 показатели выше :lol:

_________________
Ryzen 5 2600 (3.9 Ггц, 1.250 В)
Asus TUF B450-Pro Gaming
HyperX Predator(M-die)8х2 (3200 МГц, 14-16-16-36-1Т, 1.380 В)
Gigabyte GTX 1660 Ti Gaming OC

  TaBoo

Junior
Статус: Не в сети
Регистрация: 27.07.2016
Ruzya писал(а):
TaBoo У меня на 3200 показатели выше :lol:

ну... я впервые этим занимаюсь, в шоке, что винда запустилась)) Что я делаю не так ?))
#77

_________________
Княут 5 -3600 MB - asus prume x370-a(бивас 5602) GTX 1080 Palit dual Patriot Memory Hynix 8 Gb C-die (Alius / 18 nm) / 1 die x2 xmp profile 3600

Последний раз редактировалось lDevilDriverl 06.08.2020 13:55, всего редактировалось 1 раз.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35541 • Страница 564 из 1778 • <  1 ... 561  562  563  564  565  566  567 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 20

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
