Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59

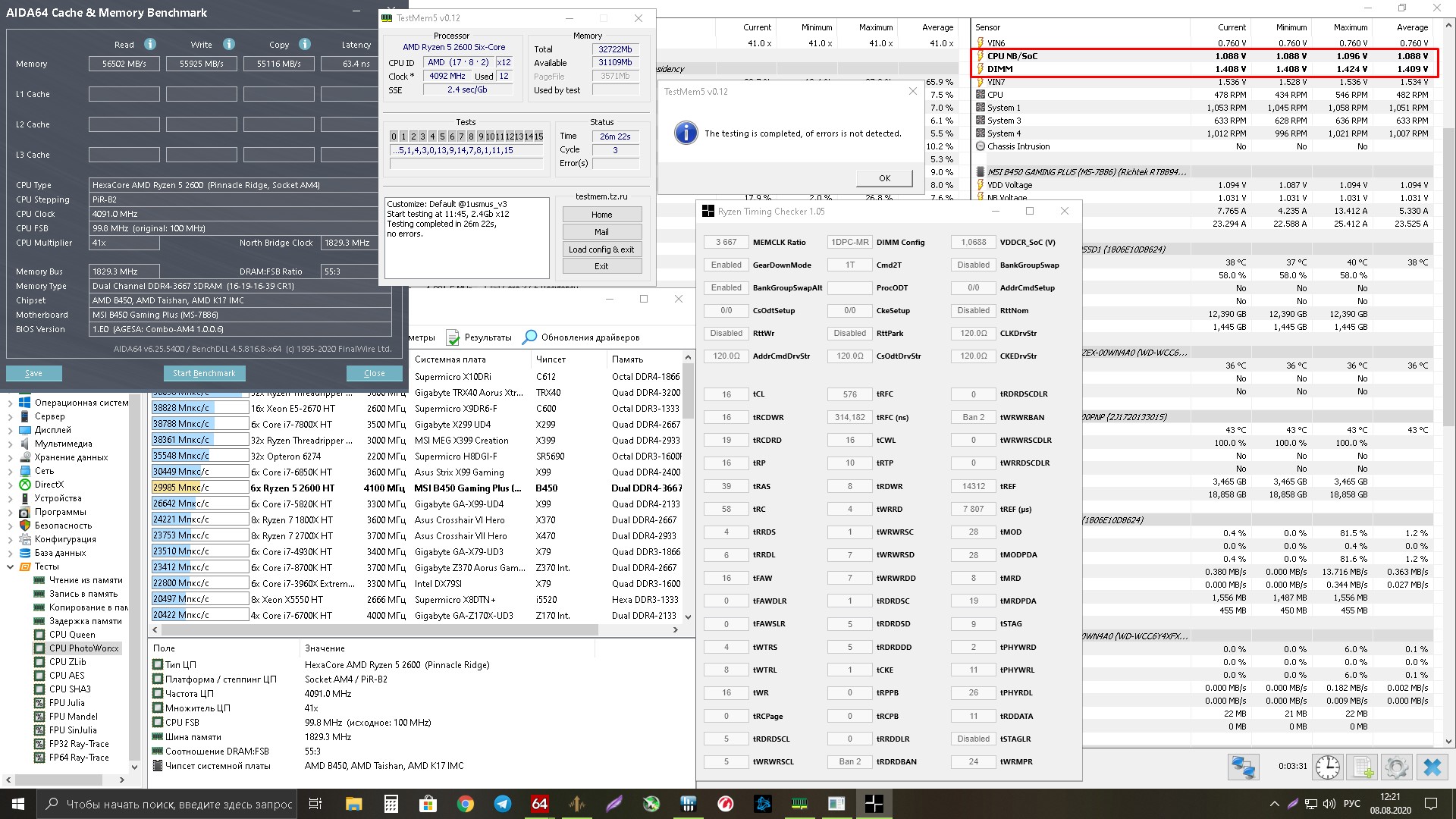

Итак спустя 5-6 часов, 7 холодных стартов 2 из которых принесли горечь поражения от зен+ заставив радость от стабилизации двуранговых микронов E-die Crucial Ballistix 2x16GB DDR4 PC4-24000 BL2K16G30C15U4W на частоте 3666 померкнуть. Получился стабильный результат на не ужатых таймингах, сил моих больше нет учитывая что простенький лусмус_в3 идёт почти 30 минут...
VDDP=0.9
Dram voltage = 1.41(1.42)
Soc voltage = 1.0875(1.1)
Вложение:
Screenshot_988.jpg [ 543.3 КБ | Просмотров: 668 ]

Вложение:
Screenshot_989.jpg [ 157.71 КБ | Просмотров: 668 ]

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

Последний раз редактировалось artxays 08.08.2020 13:18, всего редактировалось 1 раз.

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
artxays Хороший результат, только под спойлер спрятать надо.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  xecutioner

Member
Статус: Не в сети
Регистрация: 28.06.2020
Фото: 17
SRV1977 писал(а):
xecutioner у меня до MSI была Steel Legend. Неплохая плата, как по мне. На Ваших плашках и процессоре можно штурмовать 3733 и пробовать 3800 (но не факт). Как то вот так.

Долго меня тут не было. В общем после 3 дней различных опытов с R5 2600, было решено проапгрейдить систему до R5 3600 :D

Действительно как тут было сказано, буквально за 5 минут я уже завёл свои плашки (которые не хотели никак стабильно работать вместе с R5 2600 на частоте 3400 хотя бы) на частоте 3600 CL16, затем 3733CL16. Стресс тест TM5 1usmus проходится нормально.

Правда не смог завести Infinity Fabric=1900Mhz, остановился на 1866mhz. Прочитал что не все камни Zen2 могут уйти IF больше чем 1866mhz. Хотел поджать тайминги CL15, но система становится крайне нестабильной. Игрался с ProcODT, TRTP, кадбасами, но к сожалению результат отрицательный. Видимо 3733CL16 это максимум моих плашек Crucial Ballistix 3000Mhz, считаю что неплохой результат. Посмотрел результаты у людей в данной ветке, плашки которые берут 3800CL16 в основном либо с завода идут 3600CL16 либо 3200CL16, видимо биннинг получше на заводе.

Как то так
5363653637

_________________
R5 5600x / Stock
Ballistix 2x8GB 3800CL16@59.1ns
CM ML360R AIO
PALIT GameRock RTX 3070 OC
ASRock B450 SL
SeaSonic Focus GX-850
ASUS TUF VG27AQ

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
xecutioner писал(а):
Правда не смог завести Infinity Fabric=1900Mhz, остановился на 1866mhz. Прочитал что не все камни Zen2 могут уйти IF больше чем 1866mhz. Хотел поджать тайминги CL15, но система становится крайне нестабильной.

да не все процы могут IF 1900,для снижения tcl надо напряжение поднимать

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  xecutioner

Member
Статус: Не в сети
Регистрация: 28.06.2020
Фото: 17
Remarc писал(а):
для снижения tcl надо напряжение поднимать

да чёт попробовал поднять DRAM Voltage=1.440v, SoC voltage=1.125, CLDO VDDG/VDDP=1.075, не помогло, ещё дальше поднимать пробовать?

Вот теперь думаю стоит ли попробовать опуститься до 3600CL15 (по формуле 2000*15/3600=8.3ns < 2000*16/3733=8.57ns)

_________________
R5 5600x / Stock
Ballistix 2x8GB 3800CL16@59.1ns
CM ML360R AIO
PALIT GameRock RTX 3070 OC
ASRock B450 SL
SeaSonic Focus GX-850
ASUS TUF VG27AQ

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
xecutioner писал(а):
да чёт попробовал поднять DRAM Voltage=1.440v, SoC voltage=1.125, CLDO VDDG/VDDP=1.075, не помогло, ещё дальше поднимать пробовать?

наоборот попробуй чуть понизить

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  MemoZa

Junior
Статус: Не в сети
Регистрация: 13.11.2010

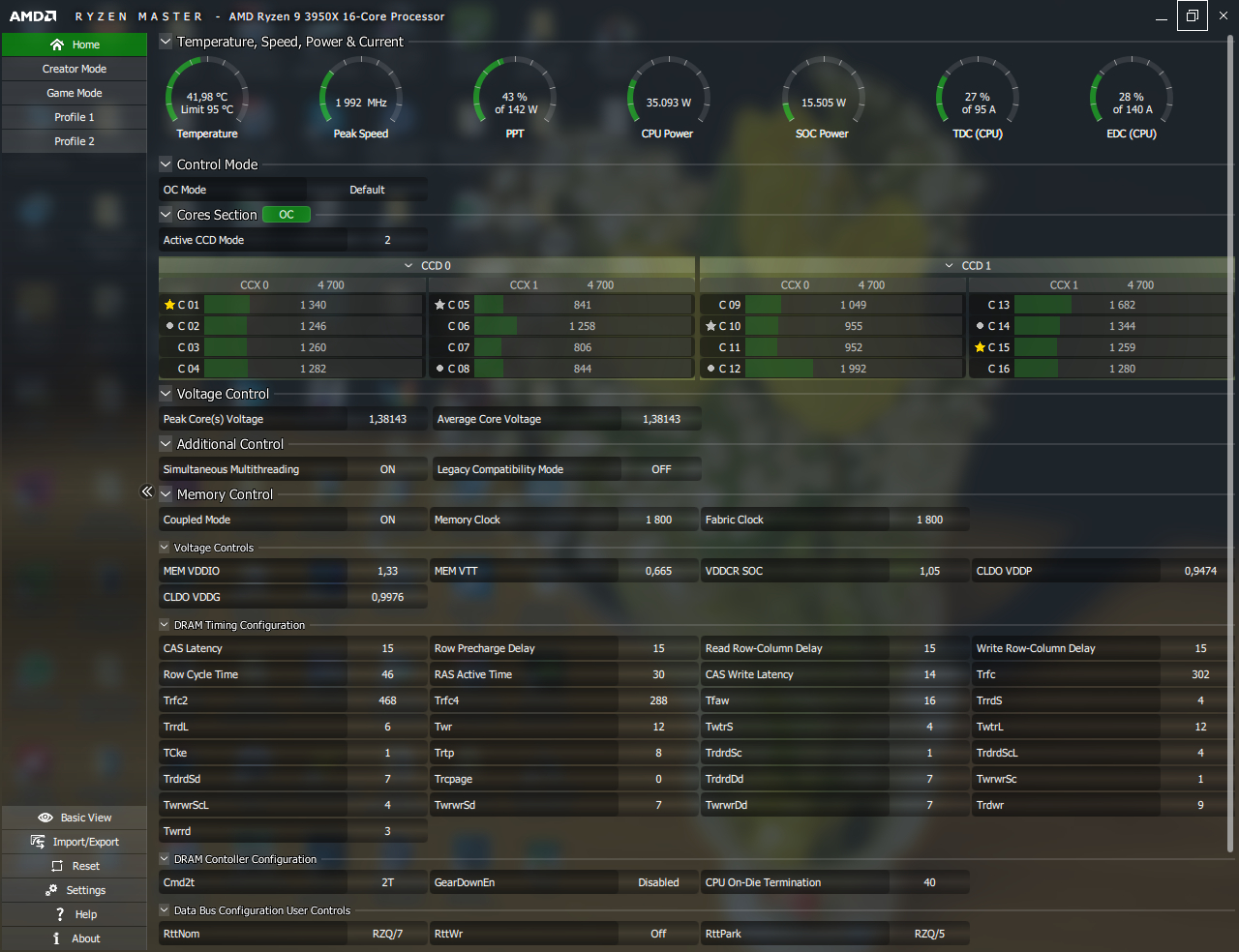

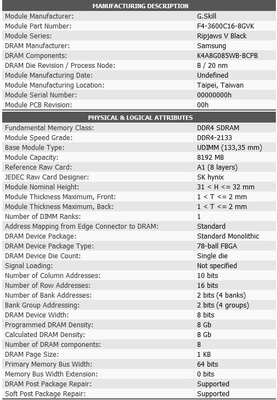

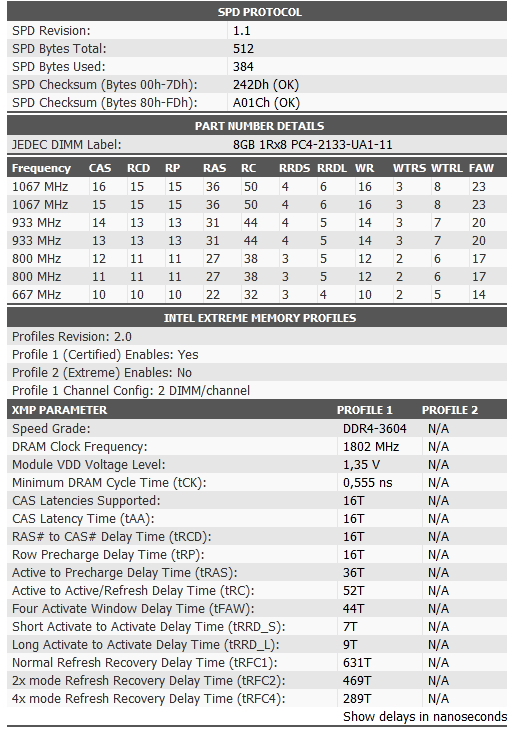

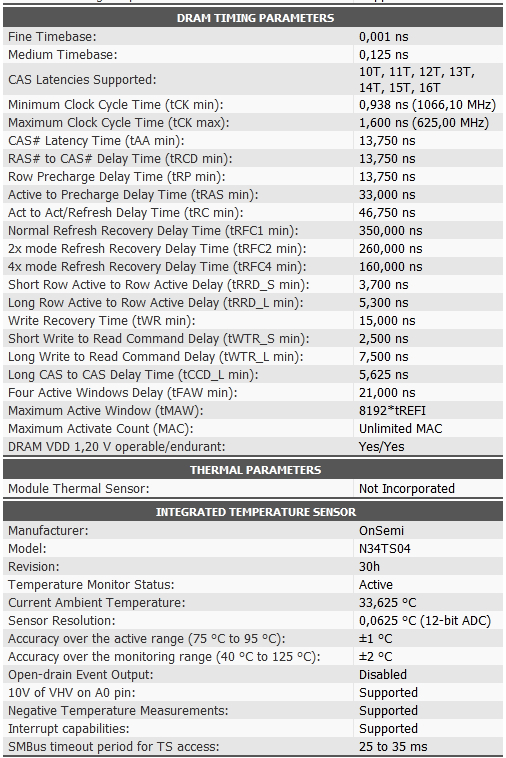

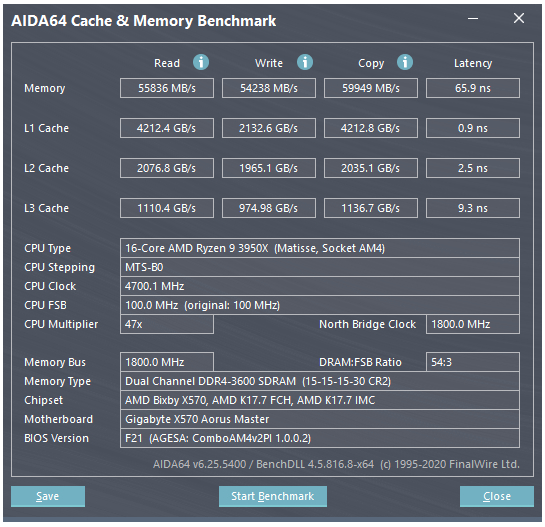

Проц 3950x, мобо Gigabyte master x570, память Skill Ripjaws 3600C16 (4 планки по 8 Гб) - чипы Samsung B-die.

С трудом добился, чтобы память и фабрика работали на одной частоте - 1800. Память разогнал таймингами по калькулятору, тесты проходят без ошибок. Одного только не могу добиться: как только ставлю Cmd = 1T либо падает система, либо даже вообще не грузится. 2Т - без проблем.

Что можно покрутить, куда посмотреть, подскажите? Или уже все, лучшего не добиться?

Вложение:
2020-08-09_030612.jpg [ 318.74 КБ | Просмотров: 475 ]

Вложение:
2020-08-09_030652.jpg [ 401.5 КБ | Просмотров: 475 ]

Вложение:
2020-08-09_030722.jpg [ 361.05 КБ | Просмотров: 475 ]

Вложение:
2020-08-09_031027.jpg [ 805.65 КБ | Просмотров: 475 ]

Вложение:
2020-08-09_031917.jpg [ 281.07 КБ | Просмотров: 475 ]


Напряжения в BIOS:
DRAM = 1.33 (плата показывает почему-то реальное напряжение 1.368)
SoC = 1.05
VDPP = 0.95
VDDG CCD = 1.0
VDDG IOD = 1.0


Последний раз редактировалось MemoZa 08.08.2020 20:46, всего редактировалось 2 раз(а).

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
RosoMax писал(а):
Волшебство просто какой то сия се чудо.. спасибо.. теперь будет есть чем за кофееком поизучать.. :writer:

это есть в шапке темы уже как год примерно :D
xecutioner писал(а):
да чёт попробовал поднять DRAM Voltage=1.440v, SoC voltage=1.125, CLDO VDDG/VDDP=1.075, не помогло, ещё дальше поднимать пробовать?

да можешь до 1,47 попробовать,еще посмотри в шапке темы разгон микронов у кого там как получалось сделать

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Remarc писал(а):
это в шапке темы уже как год наверное

видать хорошо спрятано т.к. я этого в упор не вижу

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
artxays писал(а):
видать хорошо спрятано т.к. я этого в упор не вижу

я этому не удивлен

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Remarc ты про ссылку на форум с 175 страницами? Я то про другое...

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

Последний раз редактировалось artxays 08.08.2020 20:50, всего редактировалось 1 раз.

  Neptune

Member
Статус: Не в сети
Регистрация: 02.10.2016
Фото: 52
Разогнал с такими параметрами, наверняка можно улучшить результат. Знающие, подскажите действия.
53644

_________________
Ryzen 5600x / Asus rog strix b550-f gaming wi-fi / Crucial Ballistix Red RGB BL2K16G36C16U4RL / Be Quiet! Silent Base 802

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Neptune писал(а):
Разогнал с такими параметрами, наверняка можно улучшить результат. Знающие, подскажите действия.

Очень много ошибок, почитайте статью по разгону в шапке.
tWR, tRTP, первичные тайминги снижайте.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Neptune Все не правильно, читайте внимательно.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  muxa_aba

Member
Статус: Не в сети
Регистрация: 19.12.2007
Neptune писал(а):

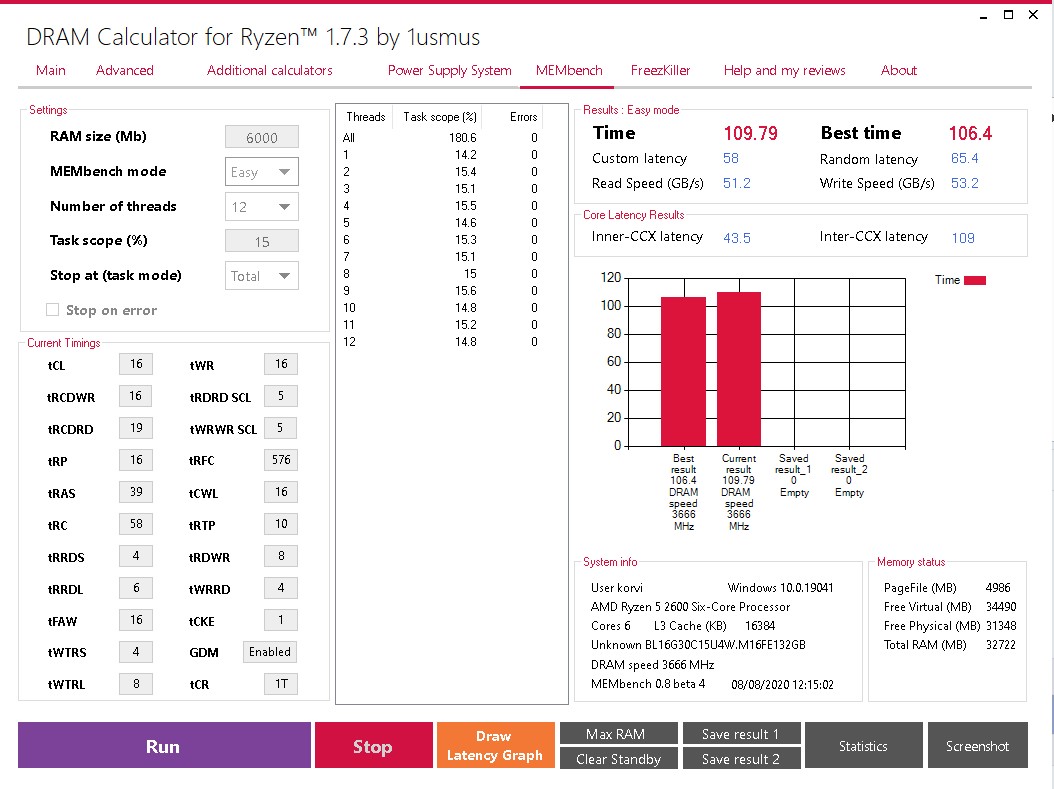

Разогнал с такими параметрами, наверняка можно улучшить результат. Знающие, подскажите действия.
53644


У вас разгон получился хуже чем 3333cl14. Для Taichi X370 есть более новые биосы, 6.20B и 6.22. Вот мой разгон - 1700 / X370 Taichi / BL2K16G30C15U4W

"3333cl14"
Вложение:

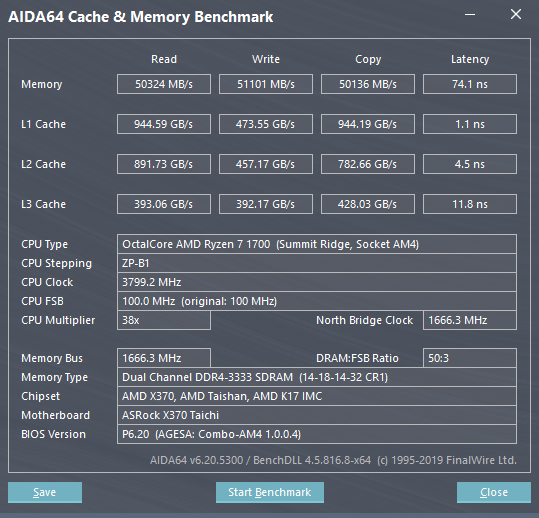

cachemem.png [ 91.68 КБ | Просмотров: 502 ]
Вложение:

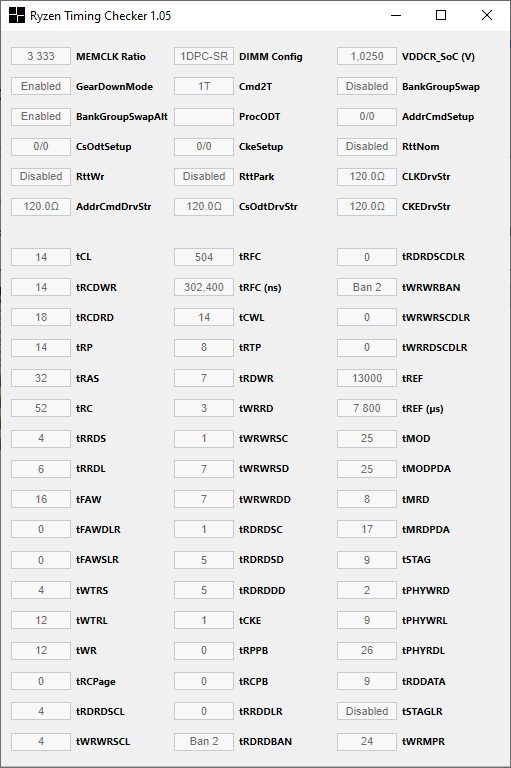

rtc.png [ 26.93 КБ | Просмотров: 502 ]

DRAM Voltage = 1.38
SoC = 1.25
RTT: 7/3/1
CAD: 24/24/24/24

_________________
5900X, X370 Taichi, NH-D15, 2x16Gb Crucial E-Die 3600cl16, Palit 4090, Corsair HX1200, LG 34UC79G-B

Let da force be with you!

  R53600

Member
Статус: Не в сети
Регистрация: 05.08.2020
Привет.
1. SoC Voltage по умолчанию стоит на 1.1, верно?
2. Влияет ли Memory Fast Boot каким-то образом на разгон?

_________________
Ryzen 5 3600
MSI B450 Mortar Max
BL2K8G32C16U4B
GTX 1660 Ti

  XMeNN

Junior
Статус: Не в сети
Регистрация: 31.12.2017
Foma777 писал(а):
Т.е. дело было не в дрезине© тайфуне. Ну, значит не судьба, да.


Причин больше, чем ты думаешь.
  Neptune

Member
Статус: Не в сети
Регистрация: 02.10.2016
Фото: 52
Переделал, результат улучшился. Ошибок много насажал?
53650

muxa_aba, эти биосы производитель не рекомендует ставить для Summit Ridge.

_________________
Ryzen 5600x / Asus rog strix b550-f gaming wi-fi / Crucial Ballistix Red RGB BL2K16G36C16U4RL / Be Quiet! Silent Base 802

Последний раз редактировалось Neptune 08.08.2020 23:20, всего редактировалось 1 раз.

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Neptune писал(а):
Переделал, результат улучшился. Ошибок много насажал?

тебе калькулятор такие кривые тайминги выдает?

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Neptune

Member
Статус: Не в сети
Регистрация: 02.10.2016
Фото: 52
Да.

_________________
Ryzen 5600x / Asus rog strix b550-f gaming wi-fi / Crucial Ballistix Red RGB BL2K16G36C16U4RL / Be Quiet! Silent Base 802

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35545 • Страница 570 из 1778 • <  1 ... 567  568  569  570  571  572  573 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Gorod, PaulERm и гости: 19

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
