  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Александр1978 Всего 1.35В? Это вполне безопасное напряжение. Может, действительно, плата его прилично завышает (лучше всего измерить вольтметром). И, если всё-таки там действительно 1.35, то тогда явно нужно что-то думать с доп. обдувом памяти. Вполне достаточно будет самого тихоходного и бесшумного карлсона. Лишь бы он сгонял нагретый воздух с того "медвежьего угла", где планки памяти.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  zzzzzzz

Member
Статус: Не в сети
Регистрация: 22.12.2008
Откуда: с марса
vorvort писал(а):
У меня такое было после очередного обновления Win 10. Удалил его, все заработало как раньше.

да ,у меня все работало,а тут такое дело началось
Какое обновление удалить?

_________________
Ryzen 5 5600X/DeepCool Gammaxx L360 V2/ASRock B450 Pro4/Crucial BLS16G4D30AESB -3800 16-19-14-14../ Gigabyte RX 6800 ref/Deepcool DQ550ST 550W

  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
Foma777. Напомните мне пожалуйста, какие контакты нужно использовать (номера контактов) для измерения напряжения на планках памяти? Про охлад я понял: использую закрепленный на бэкплейте видюхи вентиль (120 мм), подключу его либо к 5-ти вольтовой линии, либо к 7-ми вольтовой.

_________________
Я - фанат PBO2. Боже, храни АМД!

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Александр1978 прямых простых ссылок сходу не нашёл (на DDR1,2,3 есть, но там, естественно, пины другие) https://www.infinite-electronic.sk/data ... 8HBHSE.pdf может поможет. Просмотрите. Ищите Vdd. И всё делать очень аккуратно!
Александр1978 писал(а):
Про охлад я понял: использую закрепленный на бэкплейте видюхи вентиль (120 мм), подключу его либо к 5-ти вольтовой линии, либо к 7-ми вольтовой.

вполне разумно. Лучше к 7В. А ещё лучше, если есть такая возможность, разместить его так, чтобы он воздух загребал не с видяшки горячей, а с передней морды, например.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  xecutioner

Member
Статус: Не в сети
Регистрация: 28.06.2020
Фото: 17
The KMS писал(а):
xecutioner писал(а):
вольтаж выставлял 1.42 и 1.44

1.45v, tRDWR 9, tWRRD 4. Если не пойдет, то затык в камне уже, хотя камень то у вас отличный. Пробуйте вообщем.

В общем никак не захотело стартовать 3733@CL15. При этом стартует и спокойно проходит бенчмарки на 4133@CL16@1.45v (естественно с 1:2 Infinity Fabric). В общем дело не в плашках, а скорее всего в IMC контроллере в процессоре.

Последний рабочий конфиг следующий: 3733@CL16@1.39v с подтянутыми таймингами. Стресс тесты проходит норм. Думаю на этом и остановлюсь.
53998

_________________
R5 5600x / Stock
Ballistix 2x8GB 3800CL16@59.1ns
CM ML360R AIO
PALIT GameRock RTX 3070 OC
ASRock B450 SL
SeaSonic Focus GX-850
ASUS TUF VG27AQ

  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
Foma777 писал(а):
Ищите Vdd

Да, оказалось для DDR4 нужно искать 76 контакт. В итоге замерял и офигел: при выставленном в биосе напряжении 1,35 В эта бесовская мат. плата выдаёт 1,375 В. Буду потихоньку уменьшать напругу и смотреть, как ведет себя память в смысле стабильности и температур.

_________________
Я - фанат PBO2. Боже, храни АМД!

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Александр1978 нехило! :-) Обычно там +- в пределах каких-то тысячных, ну максимум одной сотой разнобой с датчиком. Действуйте) Кстати, просто для информации. У меня вообще выставлено 1.3В и память (измерял термопарой от мультиметра, подсунутой под радиатор плашки) в прилично разогретом компе где-то в районе 45-46 градусов. При комнатной температуре аж под 30 (специально выключал заранее кондей)

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
Foma777 писал(а):
районе 45-46 градусов

Мне пока далековато до таких значений: при выставленном вручную напряжении DRAM 1,34 v память при одновременном стресс-тесте видеокары и включенном ТМ5 (экстремальный пресет от anta777) за 10 мин достигает 60 градусов (при 1,35 v в биосе за это же время температура достигала 62-62,5 градусов). Пока ошибок нет, попробую снизить в биосе до 1,33 v....

_________________
Я - фанат PBO2. Боже, храни АМД!

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Александр1978 Александр1978 а, вспомнил. Ввожу в заблуждение. 45-46 градусов - это было с не раскочегаренной видяхой. С ней бы было немножко больше, наверное, в районе 50.
В общем, снижайте, пока ошибки не начнут появляться, а потом на одну-две соточки обратно поднимите.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

Последний раз редактировалось Foma777 27.08.2020 20:27, всего редактировалось 1 раз.

  Prof

Member
Статус: Не в сети
Регистрация: 30.08.2015
Откуда: Москва
Фото: 42
Patriot Viper 4 Steel (PVS416G400C9K) 4 планки по 8 Гигов
#77#77

_________________
Ryzen 7 5800x(4.7Ггц)
ASUS PRIME X470-PRO
PVS 3800Мгц(15-14-14-28-1Т)
Red Devil 6600 XT 2800/2150
Cooler Master Silent Pro M2 RSA00-SPM2D3-EU

  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
Снизил напругу в биосе до 1,33 v при одновременном стресс-тесте видеокарты и включенном ТМ5 (экстремальный пресет от anta777) за 10 мин достигает 58 градусов. Ошибок по прежнему нет, но и снижение температуры прямо скажем - небольшое, но я так понимаю, что всё-таки значительный вклад в разогрев планок памяти дает видюха, тем более плата у меня микро-АТХ, компоненты системы близко расположены друг к другу. Представляю, что будет когда я свой огрызок R3 3300X заменю на zen3 восьми-ядерный.....придется менять корпус на более современный и продуваемый, сплошные затраты :?:

_________________
Я - фанат PBO2. Боже, храни АМД!

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
xecutioner писал(а):
Последний рабочий конфиг следующий: 3733@CL16@1.39v с подтянутыми таймингами. Стресс тесты проходит норм. Думаю на этом и остановлюсь.

tWR и tRTP, странные значения имеют у вас, может и в этом проблема была.

Добавлено спустя 58 секунд:
Prof писал(а):
Patriot Viper 4 Steel (PVS416G400C9K) 4 планки по 8 Гигов

Ну вот ещё один пример, что 4х8, лучше чем 2х16.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Александр1978 10 градусов минус - это хороший результат. МикроATX плата для полноценного проца и для видяхи типа вашей 1070, - это вообще хреновейшая идея. Но у вас, вроде не микро, а мини АТХ

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
Foma777 писал(а):
0 градусов минус - это хороший результат. МикроATX плата для полноценного проца и для видяхи типа вашей 1070, - это вообще хреновейшая идея. Но у вас, вроде не микро, а мини АТХ

Вроде википедия говорит что платы размером 244 на 244 мм - это микро...но все равно, маленькая плата, рядом память и видюха, и сокет. Короче, погулялся счас в Far Cry 5, подождал в мониторинге, пока температуры вышли на плато (примерно 40 минут), вышел из игры, итого: одна планка прогрелась до 52,0 градусов, вторая - до 50,8 (указал пиковые значения). Никаких ошибок не заметил, картинка плавная. Возможно, из-за постепенного снижения температуры в комнате я получил более низкие значения, может помогло снижение напруги, не знаю. Вентиль буду мастырить, эффект должен быть однозначно, как бы мне не хотелось дополнительного шума, но придется.

_________________
Я - фанат PBO2. Боже, храни АМД!

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Александр1978 Снижение напруги точно помогло. Ещё снижать не пробовали? В принципе температура уже более-менее приемлемая. Но если есть возможность приколбасить (как выше говорили) карлсона, то будет совсем фэншуй. На 7В его вообще не должно быть слышно. 5В не советую, потому что иногда это слишком мало для уверенного запуска, но это уже от экземпляра зависит. Надо пробовать.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  kirikon

Junior
Статус: Не в сети
Регистрация: 14.01.2018
Всем привет.

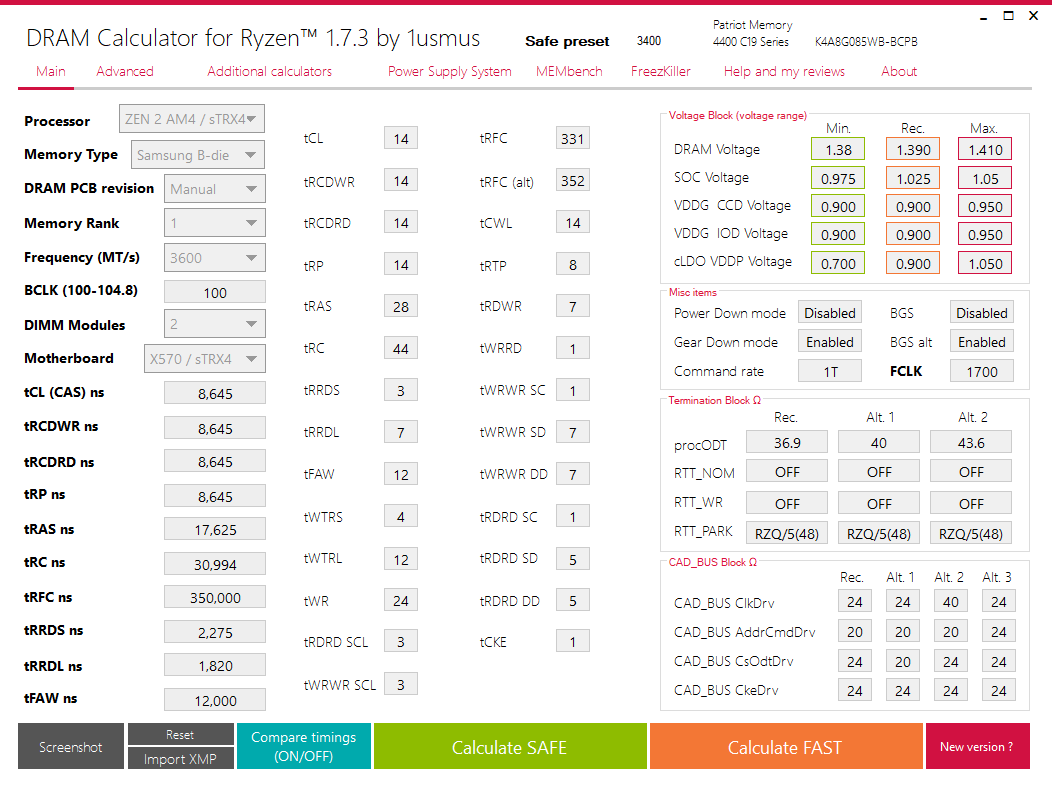

Являюсь обладателем Patriot Viper 4 Steel [PVS416G440C9K] 16 ГБ.

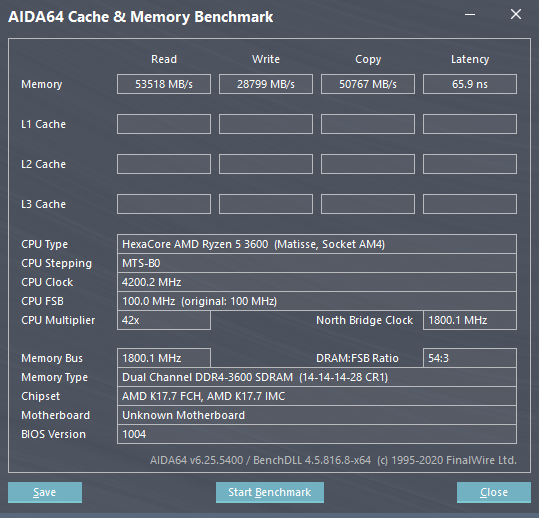

Разогнал по калькулятору и меня тревожит скорость записи при тестиовании в AIDA. Она составляет в среднем 28800.
Скажите, это нормально?
Скрины:

Вложение:
dram.png [ 69.65 КБ | Просмотров: 839 ]
Вложение:
cachemem.png [ 85.3 КБ | Просмотров: 839 ]

_________________
AMD Ryzen 3600 (4.3Mhz, 1.232в)
Asus Prime B550 Plus
Patriot [PVS416G440C9K] (3600 14-14-14-28) (2x8)
Palit GTX 1080 GameRock Prem

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
kirikon писал(а):
Скажите, это нормально?

Да.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  freedom1

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 17.05.2020
Фото: 4
Prof А какое напряжение на Патриотах?

_________________
Baikal>Intel>AMD

  Prof

Member
Статус: Не в сети
Регистрация: 30.08.2015
Откуда: Москва
Фото: 42
freedom1 писал(а):
Prof А какое напряжение на Патриотах?

1.47V

_________________
Ryzen 7 5800x(4.7Ггц)
ASUS PRIME X470-PRO
PVS 3800Мгц(15-14-14-28-1Т)
Red Devil 6600 XT 2800/2150
Cooler Master Silent Pro M2 RSA00-SPM2D3-EU

  Vorvort

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 13.09.2012
Откуда: Москва
Фото: 19
zzzzzzz писал(а):
да ,у меня все работало,а тут такое дело началось
Какое обновление удалить?

Последнее, которое тебе пришло.

_________________
Если ты еще раз публично усомнишься в себе, то я убью тебя собственной рукой! ©Рейксмаршалл Тренкенгофф Total War: Warhammer

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 594 из 1778 • <  1 ... 591  592  593  594  595  596  597 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 19

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
