  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  fishdead

Member
Статус: Не в сети
Регистрация: 23.05.2020
Фото: 0
SRV1977 писал(а):
Да, и откуда тогда у 55% начинающих разгонять (я когда то такой же был) вопль:"С таймингами из калькулятора система не стартует (сыпет ошибками)! ПАМАГИТЕ РАЗОГНАТЬ"?

Признаюсь у меня тоже по началу было такое мнение :D
Это от того что из калькулятора берут готовый пресет который им не подходит и пытаются натянуть. Я столкнулся с этим потому что у меня C-die Samsung.
Потом опытным путем тестирования каждого тайминга пришел к тем значениям что показывает калькулятор при загрузке в него задержек из XMP.
Правда и Вы правы в том что некоторые значения он считает по своему, так в моем случае занижает tCL и tRFC.
  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
fishdead писал(а):
опытным путем тестирования каждого тайминга пришел к тем значениям что показывает калькулятор при загрузке в него задержек из XMP.

Ой, а подскажите пожалуйста, как загрузить в калькулятор задержки из XMP-профиля? :oops:

_________________
Я - фанат PBO2. Боже, храни АМД!

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Александр1978 В режиме мануал вбиваешь данные в наносекундах.
Раньше можно было и из тайфуна загружать, у меня что то не получалось. Еще кнопка импорт ХМР

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  yellowsubbb

Member
Статус: Не в сети
Регистрация: 06.09.2020
fm_r2dsf писал(а):
память просто не может работать стабильно на 3200MHz и tCTL16!
А вот на 18 работает, но это многовато как по мне...лучше уж спуститься на 3133 и 16 потестить)

3200 tCL18 = ~8.89 нс
3133 tCL16 = ~9.79 нс
Вывод? 3200@18 лучше.[/quote]
Не совсем понял где вы вычислили эти задержки для моей памяти конкретно?
  fishdead

Member
Статус: Не в сети
Регистрация: 23.05.2020
Фото: 0
Александр1978 писал(а):
Ой, а подскажите пожалуйста, как загрузить в калькулятор задержки из XMP-профиля? :oops:


В предыдущих версиях калькулятора была кнопка R-XMP по ней считывал, теперь остался импорт. При сохранении из thaiphoon там нужно выбрать чтобы значения были в ns а не тактах и потом этот файл показать калькулятору. Читал в статье с картинками сейчас ссылку на нее не могу найти.
То что в калькуляторе выбирается Dram PCB это (+ другие параметры) и меняет некий предустановленный "XMP" (мое мнение) а затем он пересчитывается от выбранной Вами частоты.
  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
fishdead, спасибо, попробую вечером, когда с работы вернусь.

_________________
Я - фанат PBO2. Боже, храни АМД!

  fishdead

Member
Статус: Не в сети
Регистрация: 23.05.2020
Фото: 0
Александр1978 писал(а):
fishdead, спасибо, попробую вечером, когда с работы вернусь.

Вот видео https://www.youtube.com/watch?time_continue=43&v=7G503LQt6Cs
  yellowsubbb

Member
Статус: Не в сети
Регистрация: 06.09.2020
fm_r2dsf писал(а):
3200 tCL18 = ~8.89 нс
3133 tCL16 = ~9.79 нс
Вывод? 3200@18 лучше.


18/(3200/2/1000)= 11.25нс
16/(3133/2/1000)= 10.21нс

что лучше?
  maksover

Member
Статус: Не в сети
Регистрация: 17.01.2007
Откуда: default city
Фото: 102
yellowsubbb писал(а):
16/(3133/2/1000)= 10.21нс

Ессно чем меньше тем лучше)

_________________
B650E Taichi Lite | R7 9700X | Hynix A-Die 2x16Gb@6400cl28 | RTX 5070Ti GamingPro

  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
SRV1977 писал(а):
Раньше можно было и из тайфуна загружать, у меня что то не получалось. Еще кнопка импорт ХМР

У меня тоже не получилось. Вбил вручную, - калькулятор предложил только пресет Safe, при этом выдал какие-то фантастические тайминги. Ну, как говорится, отрицательный результат, это тоже результат + некий опыт.

_________________
Я - фанат PBO2. Боже, храни АМД!

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
fishdead
Ну, вот ещё один пользователь подтвердил косвенно, калькулятор не считает, он показывает пресеты, основанные на Agesa 1.0.4.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Snoopy_GSM

Member
Статус: Не в сети
Регистрация: 19.08.2011
Откуда: Россия, Армавир
SRV1977 писал(а):
fishdead
Ну, вот ещё один пользователь подтвердил косвенно, калькулятор не считает, он показывает пресеты, основанные на Agesa 1.0.4.

Это уже не однократно здесь писалось, "но мышки плакали, кололись и продолжали есть кактус".
P.S. Ну тогда стоит убрать из названия софтины "Calculator" дабы не вводить неокрепшие умы в ступор, вам так не кажется?

_________________
AMD Ryzen 5 1600 4000 1.284B
Gigabyte B450M DS3H
2xMicron 16GB 3200 MHz
Sapphire Nitro+ RX 580 8G OC
OS Windows 11 X64 PRO 26xxx (Insider Preview)

  strelec69

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 10.11.2019
Фото: 0
SRV1977 писал(а):
fishdead
Ну, вот ещё один пользователь подтвердил косвенно, калькулятор не считает, он показывает пресеты, основанные на Agesa 1.0.4.


А как же статья написанная уважаемым модератором этого сайта1usmus Так же в пункте DRAM PCB Revision вы можете увидеть вариант Bad bin (плохой бин) — он существует для ситуации, когда настройки предложенные DRAM Calculator for Ryzen не позволяют запустить систему.

Вариант Manual не изменил своих функций и служит для расчета таймингов после импорта профиля с Thaiphoon.

https://www.overclockers.ua/cpu/amd-zen ... ini-guide/
  fishdead

Member
Статус: Не в сети
Регистрация: 23.05.2020
Фото: 0
SRV1977 писал(а):
fishdead
Ну, вот ещё один пользователь подтвердил косвенно, калькулятор не считает, он показывает пресеты, основанные на Agesa 1.0.4.

Хорошо давайте определимся.
Физическая память имеет задержки по времени они выражаются в ns, и именно эти свои задержки мы должны нащупать.
Затем эти задержки накладываются на выбранную частоту и превращаются в тайминги с приближением до целого.
Этим и занимается калькулятор пересчетом на частоту.
И в нем есть два варианта или использовать пресеты как Вы правильно указали или использовать свои задержки введя вручную или экспортируя их XMP.
  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
strelec69 писал(а):
https://www.overclockers.ua/cpu/amd-zen ... ini-guide/

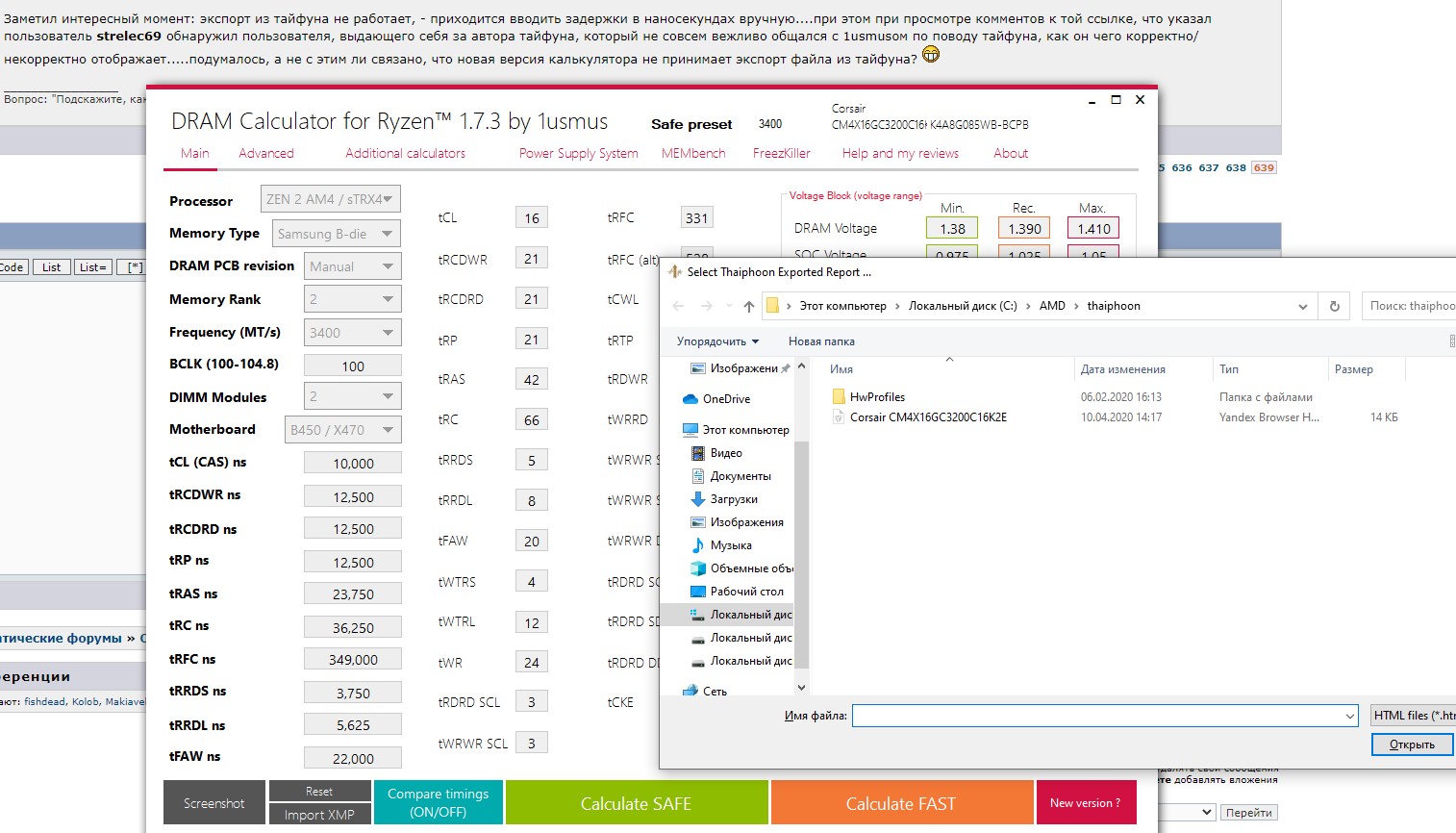

Заметил интересный момент: экспорт из тайфуна не работает, - приходится вводить задержки в наносекундах вручную....при этом при просмотре комментов к той ссылке, что указал пользователь strelec69 обнаружил пользователя, выдающего себя за автора тайфуна, который не совсем вежливо общался с 1usmusом по поводу тайфуна, как он чего корректно/некорректно отображает.....подумалось, а не с этим ли связано, что новая версия калькулятора не принимает экспорт файла из тайфуна? :D

_________________
Я - фанат PBO2. Боже, храни АМД!

  fishdead

Member
Статус: Не в сети
Регистрация: 23.05.2020
Фото: 0
Александр1978 писал(а):
что новая версия калькулятора не принимает экспорт файла из тайфуна? :D

У меня импортируется замечательно.
Вложение:
122256.jpg [ 251.68 КБ | Просмотров: 906 ]


  Александр1978

Member
Статус: Не в сети
Регистрация: 15.12.2015
Откуда: из Караганды
Фото: 4
fishdead писал(а):
У меня импортируется замечательно.

Я рад за вас. Но меня абсолютно не затрудняет перебить их ручками из тайфуна......беда только, что после этих манипуляций калькулятор выдает заведомо пережатые тайминги (как первичные, так и вторичные). Но идея была хорошая.
strelec69 писал(а):
И в нем есть два варианта или использовать пресеты как Вы правильно указали или использовать свои задержки введя вручную или экспортируя их XMP.

Использую пресеты, - они мне реально помогают, - выдают те тайминги, которые не вызывают ошибок, глюков, невозможности загрузиться и т.п.

_________________
Я - фанат PBO2. Боже, храни АМД!

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Snoopy_GSM Ну, захотелось Юрию назвать свое детище Калькулятор, значит будет Калькуляторы, Мерседесы, Форды и прочее.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  R53600

Member
Статус: Не в сети
Регистрация: 05.08.2020
Здравствуйте!
Какие тайминги больше всего влияют на задержку?

_________________
Ryzen 5 3600
MSI B450 Mortar Max
BL2K8G32C16U4B
GTX 1660 Ti

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
R53600 Первичные и tRFC

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35752 • Страница 638 из 1788 • <  1 ... 635  636  637  638  639  640  641 ... 1788  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
