  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Eric01001

Junior
Статус: Не в сети
Регистрация: 05.11.2019
Фото: 0
The KMS Я бы этот скрин в шапку добавил: Статистика разгона памяти DDR-4 на платформах AMD (AM4, TR4). Обсуждение результатов. Советы. #17118066

_________________
Конфиги в профиле

  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
SimoraA писал(а):
fm_r2dsf
Фото наклейки на радиаторе
https://drive.google.com/file/d/1HW6gtN ... p=drivesdk

Hynix AJR

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
fm_r2dsf писал(а):
Hynix AJR

Ого. То есть в кальке hynix AFR нужно выбирать?
А как Вы расшифровали что там хьюникс, если не секрет?)

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

  Anem

Member
Статус: Не в сети
Регистрация: 03.09.2019
Фото: 17

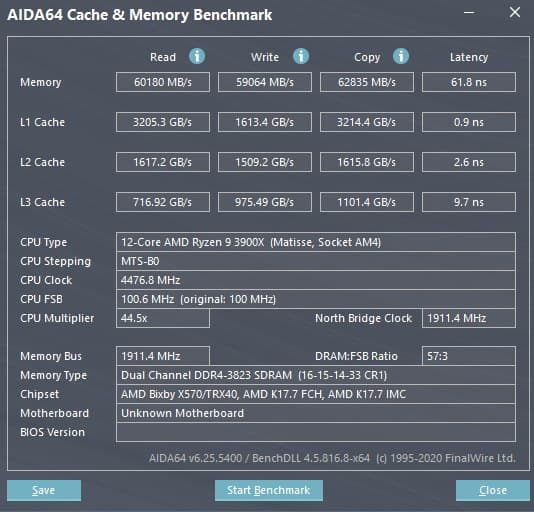

Так сказать врываюсь на нестабильном пресете, всё было ради результата. Нестабильный из за bclk 100.6.
61.8
Вложение:
photo_2020-10-27_20-43-34.jpg [ 34.44 КБ | Просмотров: 709 ]

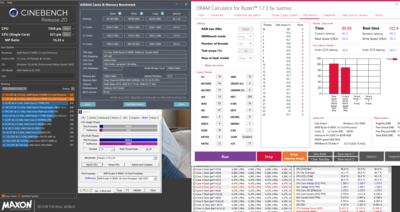

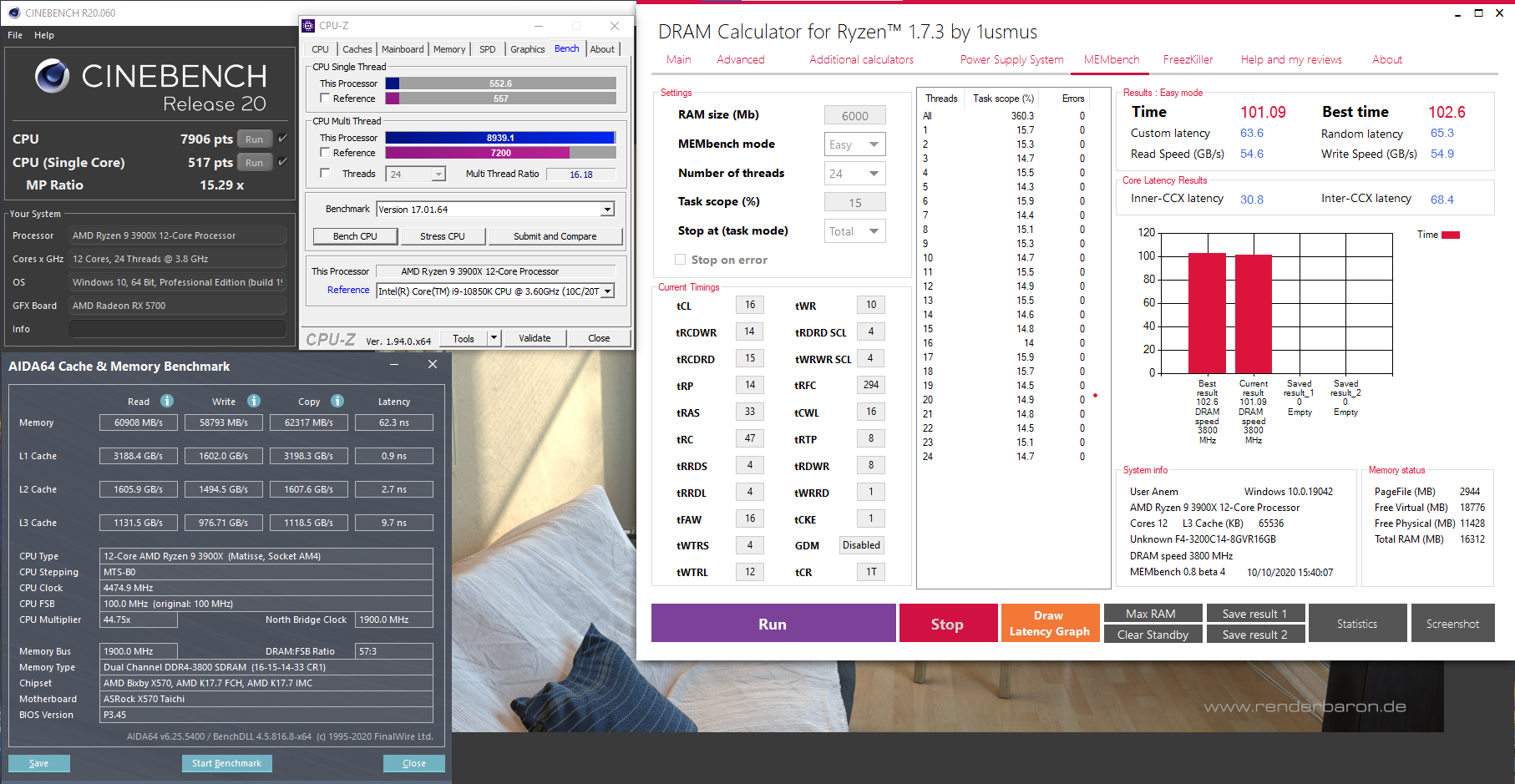

И ниже стабильный пресет, только немного ниже сейчас у меня частота на 1 ccx, на 25 МГц с меньшим напряжение, но в целом по памяти также. Разгон по CCX дал уменьшение задержек в памяти на 1 нс.
62.3
Вложение:
unknown.png [ 781.07 КБ | Просмотров: 692 ]

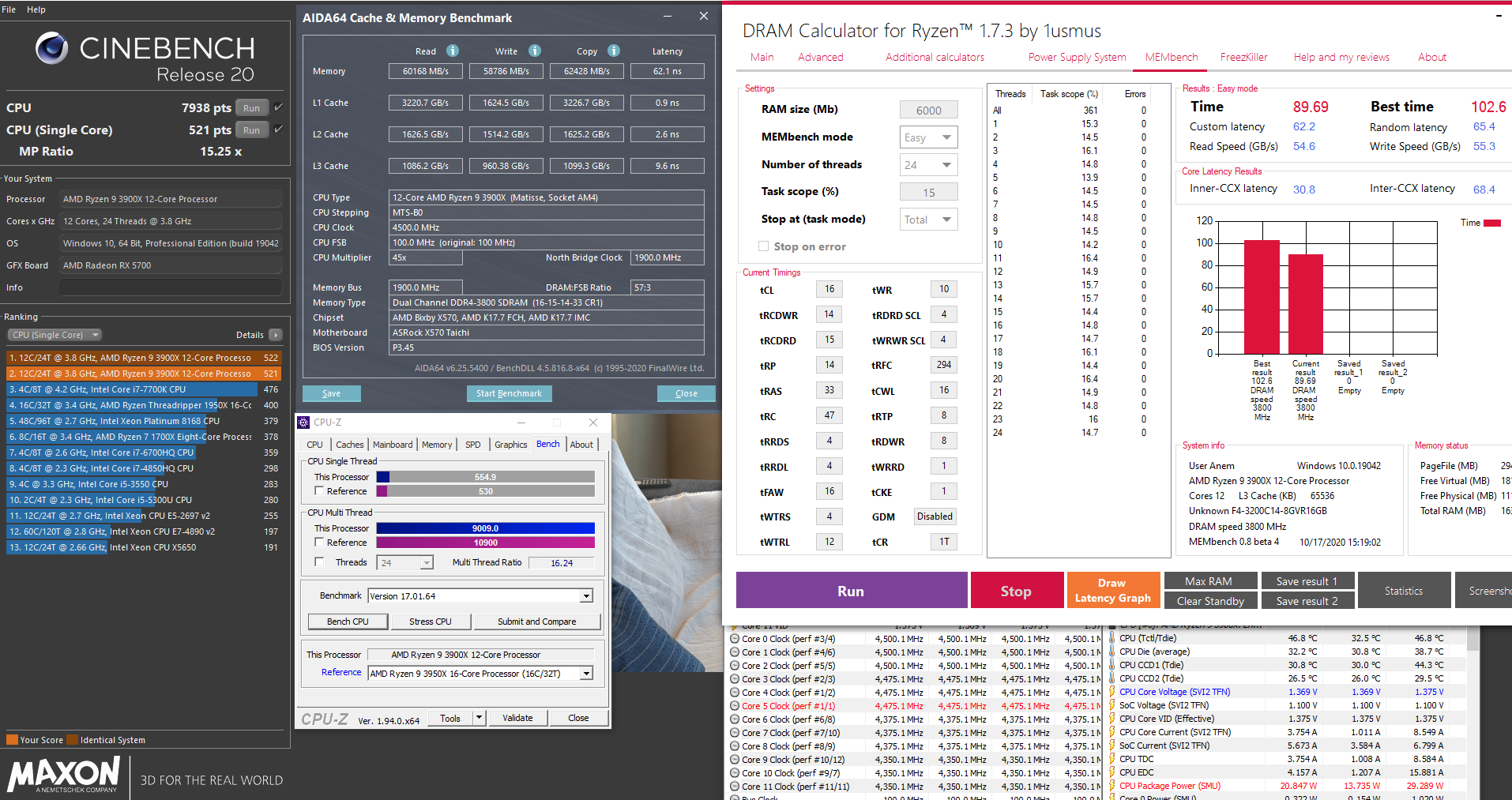

А также менее стабильный результат, только для игр.
62.1
Вложение:
unknown (1).png
unknown (1).png [ 623.28 КБ | Просмотров: 692 ]


  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
SimoraA писал(а):
А как Вы расшифровали что там хьюникс, если не секрет?)

нашел такие же плашки как у вас с тем же годом производства, поэтому я и просил наклейку.

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
fm_r2dsf писал(а):
нашел такие же плашки как у вас с тем же годом производства, поэтому я и просил наклейку.

Спасибо Вам большое за помощь! Сегодня вечером попробую посчитать пресет с помощью калькулятора для hynix AFR.

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Anem Все очень странно у вас получилось.
Не стабильно - частота 3823/1911.4
А стабильно - 3800/1900 в обоих случаях.
В первом пресете стабильности добиться и огонь будет!

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
SRV1977, это факт, ну много воды слишком, как мне кажется на мой субъективный взгляд :-)

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
The KMS По шапке, я бы не сказал. Да, есть старые гайды, но это основы, и без них вообще никуда. Просто их почему-то 90% игнорит, а начинают плакать насчет калькулятора.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Anem

Member
Статус: Не в сети
Регистрация: 03.09.2019
Фото: 17
SRV1977 писал(а):
Не стабильно - частота 3823/1911.4

Я перепробовал все напряжения, которые возможно, но мне выдаются ошибки связанные с железом и в простое ПК просто перезагружается, поэтому я понял, что всё замечательно и весело, но не судьба. Конечно я могу выставить 100.2, ошибок нет, но там прирост в пределах погрешности, что теряет всякий смысл.
  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Anem При разгоне ОЗУ оставь проц в дефолте. А вот после нахождения стабильности на 3823/1911.4 гони проц и будет счастье

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  batja

Member
Статус: Не в сети
Регистрация: 27.05.2003
Откуда: E (DE), DN (UA)
Кто вносит данные в Таблицу рекордов разгона памяти на АМ4 платформе (ZEN,ZEN+,ZEN2)? В разделе Zen2 множество ошибок по памяти 2х16. Часть серийных номеров плашек памяти соответствует наборам 2х8, а не 2х16. Либо авторы "рекордов" заврались, либо вносящий данные в таблицу делает свою работу тяп-ляп. Из-за этого сложно принять решение на какую память делать ставку в поисках подходящего комплекта.
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
batja писал(а):
Кто вносит данные в Таблицу рекордов разгона памяти на АМ4 платформе (ZEN,ZEN+,ZEN2)? В разделе Zen2 множество ошибок по памяти 2х16. Часть серийных номеров плашек памяти соответствует наборам 2х8, а не 2х16. Либо авторы "рекордов" заврались, либо вносящий данные в таблицу делает свою работу тяп-ляп. Из-за этого сложно принять решение на какую память делать ставку в поисках подходящего комплекта.

Можно конкретней?
Если вас не устраивают местные результаты, кто вам мешает посмотреть полную картину по разгону памяти на http://www.hardwareluxx.de?

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  batja

Member
Статус: Не в сети
Регистрация: 27.05.2003
Откуда: E (DE), DN (UA)
The KMS писал(а):
Можно конкретней?

Разумеется можно. Все выделенные жёлтым модели это комплекты 2 модуля по 8 гиг, оранжевым это комплект 4 по 8. Почему в колонке DIMM они обозначены как 2 по 16? Налицо ошибка. Умышленная или случайная не моё дело. Но мне нужно подобрать комплект 2 по 16, а когда ввожу серийные номера везде выдаёт 2 по 8.
скрин
#77

Спасибо за ссылку.


Последний раз редактировалось batja 05.11.2020 20:04, всего редактировалось 3 раз(а).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
batja писал(а):
Разумеется можно. Все выделенные жёлтым модели это комплекты 2 модуля по 8 гиг, оранжевым это комплект 4 по 8. Почему в колонке DIMM они обозначены как 2 по 16? Налицо ошибка. Умышленная или случайная не моё дело. Но мне нужно подобрать комплект 2 по 16, а когда ввожу серийные номера везде выдаёт 2 по 8.

Все вопросы по этому моменту можете задать ----> https://www.hardwareluxx.de/community/threads/ryzen-ram-oc-m%C3%B6gliche-limitierungen.1216557/, мы к этой табличке отношения не имеем, есть администратор, который проверяет якобы результаты, пару дней, потом поднимает по релевантности, ну значит так проверяет хорошо.
В наших результатах в шапке данной темы, такого произвола не наблюдается :-)

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
fm_r2dsf
В общем мало чего добился(
Пробовал пресеты 3200 с чипами hynix afr из калькулятора (PCB выбирал и bad bin и A0) и ещё из статьи 1usmus пресет для этих чипов (ну хотя там универсальный и для micron b die и hynix mfr). Всё бесполезно.
С горем пополам завёл на 3133 с таймингами из пресета 3200 bad bin, но стабилизировать не получается. Повышение напряжения dram и SoC не помогает.
rdwr/wrrd крутил немного (может ещё нужно?), rfc поднимал до 496. Ну и в общем то не знаю что ещё можно сделать, так как остальные тайминги и так задраны. cldo vddp 900 выставил (было в авто) , но тоже не помогло.
тм5 с универсальным конфигом практически вначале находит редкие и плавающие ошибки. Можете посоветовать что нибудь?
Вот текущие настройки:
Вложение:
ZenTimings_Screenshot_26743367,5007494.png [ 29.3 КБ | Просмотров: 769 ]

SoC - 1.0125 V
Dram - 1.36 V

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Попробуйте сопротивления 30-20-24-24 ProcODT меньше на 2 шага.
Можно ещё попробовать просто до упора выкрутить все тайминги. :D Я в таком режиме грузил винду, отличное латенси выходит :lol:

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
Agiliter писал(а):
ProcODT меньше на 2 шага

Post прохожу только на 68.6
Agiliter писал(а):
Попробуйте сопротивления 30-20-24-24

Попробую.
Upd. Сразу куча ошибок в тм5.
Agiliter писал(а):
Можно ещё попробовать просто до упора выкрутить все тайминги

Типа на самые максимальные значения?)
Upd. Ради интереса попробовал , но ПК вообще не завёлся и пришлось замыкать контакты CMOS)

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

Последний раз редактировалось SimoraA 05.11.2020 22:21, всего редактировалось 1 раз.

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
SimoraA что-то у тебя все! частоты вдвое ниже чем должны быть. И вроде ZenTimings так не глючит. Перепроверь множители. Потом vSOC слижком уж низкий. Поставь в районе 1.05 В. С procODT по-моему перебор. Попробуй на один два шага понизь его. Например на 53 Ом, а то многовато это для 1.36 В. tWRRD попробуй поставь в 3-4.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
Foma777 писал(а):
С procODT по-моему перебор

Так dual rank же. На 53.3 и 60 не заводиться.
Foma777 писал(а):
частоты вдвое ниже чем должны быть. И вроде ZenTimings

В другом софте показывает 3133
Foma777 писал(а):
Потом vSOC слижком уж низкий. Поставь в районе 1.05 В.

Синька сразу после загрузки ОС.
Upd. Бсод был из за cldp vddp в авто, но повышение SoC до 1.05 V не помогло тоже. Словил 10 ошибок за минуту в тм5
Foma777 писал(а):
tWRRD попробуй поставь в 3-4.

Тоже не помогло (

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35539 • Страница 672 из 1777 • <  1 ... 669  670  671  672  673  674  675 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Web Tom и гости: 8

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
