  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
SimoraA ты же не забывай после изменений procODT (да и вообще всяких сопротивлений и напряжений vSOC, vDDG и тд) делать холодный рестарт.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
Foma777 писал(а):
ты же не забывай после изменений procODT (да и вообще всяких сопротивлений и напряжений vSOC, vDDG и тд) делать холодный рестарт.

Холодный рестарт делал только после изменения cldo vddp.
Спасибо за информацию! Завтра буду ещё пробовать.

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Все те же 3800/1900????
https://www.youtube.com/watch?v=S5rqPMT6w_Q

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Foma777 писал(а):
ты же не забывай после изменений procODT (да и вообще всяких сопротивлений и напряжений vSOC, vDDG и тд) делать холодный рестарт.

это делается только при изменении cldo_vddp,остальные значения применяются сразу после перезагрузки

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Remarc дело не в применении настроек. А в возможном включении алгоритма "перетренировки".

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Foma777 писал(а):
Remarc дело не в применении настроек. А в возможном включении алгоритма "перетренировки".

как называется этот алгоритм? и почему возможное включение?

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  FastD

Member
Статус: Не в сети
Регистрация: 02.09.2020
batja писал(а):
Все выделенные жёлтым модели это комплекты 2 модуля по 8 гиг, оранжевым это комплект 4 по 8. Почему в колонке DIMM они обозначены как 2 по 16? Налицо ошибка.

Тоже заметил такое, но только у себя в тайфуне, а учитывая что данные от него и пишутся, можно предположить что отсюда ноги растут.

_________________
R9 3900/ NH-D14 2x NF-A14/ Asus Strix B-550 F /Crucial Balistix 2xBL32G32C16U4RL/R9 Fury Nitro+

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
FastD писал(а):
Тоже заметил такое, но только у себя в тайфуне, а учитывая что данные от него и пишутся, можно предположить что отсюда ноги растут.

Они мой результат тоже занесли как 2х16, хотя я указывал 2х8, указал на ошибку админу, он исправил.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
batja писал(а):
Все выделенные жёлтым модели это комплекты 2 модуля по 8 гиг, оранжевым это комплект 4 по 8. Почему в колонке DIMM они обозначены как 2 по 16? Налицо ошибка.

Это не ошибка, это незнание номенклатуры.
F4-3200C16-16GTZ - это одна одна плашка памяти на 16ГБ
F4-3200C16D-16GTZ - это кит из 2 по 8.

Добавлено спустя 6 минут 6 секунд:
SimoraA писал(а):
Вот текущие настройки

RttNom /5, RttWr off, RttPark off
Vsoc 1.05
Vdram 1.4

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  Deadly_a_Ghost

Member
Статус: Не в сети
Регистрация: 20.06.2013
Фото: 11
:?: относительно не "разгонная" память, :cry: , только хmp полная стабильность, тайфун говорит B-Die , а маркировка гласит C-Die или S ? :?: еще аида64 подтасовывает результаты, то ли новый апдейт winOC., в целом не знаю зачем затеял разгоны, хоть и так работает отлично и игры без каких либо фризов. :?: , один момент стабильного разгона взят с сайта того же g-skill CL18-22-22-42 1.35V но как то профита не сильно видно, заветные 3600 cl 16 ни в какую, ни при каком вольтаже и вторичках. КОНЕЦ ! :D
#77 #77 #77 #77
  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
Deadly_a_Ghost писал(а):
а маркировка гласит C-Die или S ?

C-die
Deadly_a_Ghost писал(а):
3600 cl 16 ни в какую,

Калькуляторный сейф-пресет на 3600 также не заводится?

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
fm_r2dsf писал(а):
RttNom /5, RttWr off, RttPark off
Vsoc 1.05
Vdram 1.4

Вечером попробую :thank_you:

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

  Deadly_a_Ghost

Member
Статус: Не в сети
Регистрация: 20.06.2013
Фото: 11
fm_r2dsf писал(а):
Калькуляторный сейф-пресет на 3600 также не заводится?

неа, пробовал даже на новых биосах, думал ну может мать, но нет, так еще новых биосах латентность выросла 1-1.5 ns и резерв памяти больше хз почему, потому скинул на старую версию, а так в целом только 3600 и cl18, пробовал и 3200 cl 14 без толку, как и высокие значения 3800 сl18 и тд и тп. забавно что IF едет нормально даже при 1900 проц норм попался, а память как обычно попалась фигня, но за то объём :lol:
  fishdead

Member
Статус: Не в сети
Регистрация: 23.05.2020
Фото: 0
Deadly_a_Ghost писал(а):
неа, пробовал даже на новых биосах, думал ну может мать, но нет, так еще новых биосах латентность выросла 1-1.5 ns и резерв памяти больше хз почему, потому скинул на старую версию, а так в целом только 3600 и cl18, пробовал и 3200 cl 14 без толку, как и высокие значения 3800 сl18 и тд и тп. забавно что IF едет нормально даже при 1900 проц норм попался, а память как обычно попалась фигня, но за то объём :lol:


Статистика разгона памяти DDR-4 на платформах AMD (AM4, TR4). Обсуждение результатов. Советы. #17120603
  Deadly_a_Ghost

Member
Статус: Не в сети
Регистрация: 20.06.2013
Фото: 11
fishdead писал(а):
fishdead

Так и делал, это вот максимум что можно получить с моей памятью, по сути получается без поднятия напряжения на 1.35 (хоть в авто хоть в ручную +10 почему то MSI MEG ACE завышает вольтаж на ddr, или мониторинг косой), и остальные параметры вольтажей сок и тд в авто, использовать или хmp родной, или хmp c сайта 3600 CL18-22-22-42 1.35. только так, молейшие отклонения в таймингах или вторичках приводят к ошибкам, на вольтаж вообще по фигу хоть 1.45 ставь.
Вот так, такой прирост получается 10 на однопоток, и 50 на многопоток. ( с родным хmp 555 и 11100)
#77
  FastD

Member
Статус: Не в сети
Регистрация: 02.09.2020
Deadly_a_Ghost Точно такая же память, 3600cl16 точно не возьмет ) 3600 cl18 взяла, максимум что запускал 3733, но стабилизировать не смог.
Подозреваю там третичные можно ещё ужать, просто я не хочу вольтаж процессора поднимать. уходит в ребут без ошибок на нагрузках.
Вложение:
ZenTimings_Screenshot_26744340,0147684.png [ 26.06 КБ | Просмотров: 998 ]

Вложение:

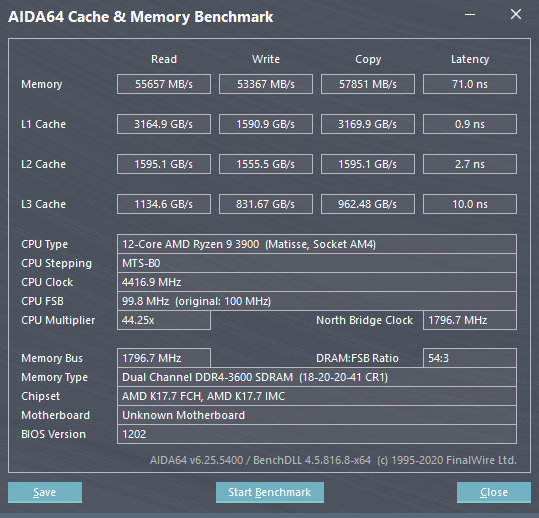

cachemem3600cl18.png [ 90.49 КБ | Просмотров: 974 ]


fm_r2dsf писал(а):
Калькуляторный сейф-пресет на 3600 также не заводится?

А прикол в том что в калькуляторе данные на c-die только на 3466)))

_________________
R9 3900/ NH-D14 2x NF-A14/ Asus Strix B-550 F /Crucial Balistix 2xBL32G32C16U4RL/R9 Fury Nitro+

Последний раз редактировалось FastD 06.11.2020 16:50, всего редактировалось 2 раз(а).

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
Remarc писал(а):
это делается только при изменении cldo_vddp,остальные значения применяются сразу после перезагрузки

Хотя вот даже cldo vddp применяется без ручного холодного рестарта, если верить датчику в zen timings. ПК как бы автоматически при изменении cldo vddp делает холодный рестарт: после "сохранить и выйти" в биосе системник выключается на несколько секунд и слышно два щелчка от БП. Один щелчок это системник обесточился , а второй что опять питание пошло и компьютер включается. Может и ошибаюсь конечно)

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

  fishdead

Member
Статус: Не в сети
Регистрация: 23.05.2020
Фото: 0
FastD писал(а):
А прикол в том что в калькуляторе данные на c-die только на 3466)))


Нужно вручную вводить или импортировать из тайфуна значения в ns из профиля xmp
  FastD

Member
Статус: Не в сети
Регистрация: 02.09.2020
fishdead Даже в этом случае он не дает выбрать частоту 3600. ругаясь что хмп для samsung oem нельзя вставить и мол вообще нефиг на такую частоту лезть :lol:, но пришлось сначала другой тип памяти выбрать, потом загрузить хмп, и потом только выбрать samsung oem, единственный плюс что задержки в нс отобразил, пересчитывал вручную по ним основные тайминги и глядя на результат калькулятора пытался пропорционально считать остальные.

_________________
R9 3900/ NH-D14 2x NF-A14/ Asus Strix B-550 F /Crucial Balistix 2xBL32G32C16U4RL/R9 Fury Nitro+

  SimoraA

Member
Статус: Не в сети
Регистрация: 06.12.2018
fm_r2dsf
Ваша рекомендация очень сильно повлияла на разгон!
"RttNom /5, RttWr off, RttPark off
Vsoc 1.05
Vdram 1.4"

Даже удалось запустить 3133 cl14! Есть старт с procODT 53.3
Vdram 1.4 V многовато и были ошибки, а на 1.37 V пока что норм. Занимаюсь настройкой этого пресета.
Спасибо Вам огромное за подсказку!

_________________
Gigabyte b560m aorus pro + 10400f + crucial ballistix 3000cl15 red 2x8 (micron e die)

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35541 • Страница 673 из 1778 • <  1 ... 670  671  672  673  674  675  676 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: BrainCracker, Vovik и гости: 19

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
cron
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
