vladgerlav да это понятно все:)) у китайца и бисквит 89000.биненый 14600 паходу.но результат имеет быть?я проверил-завелось.

а нужно ли увеличивать ODT?

Добавлено спустя 4 минуты 3 секунды:
я вообще думаю vddq оба должны быть одинаковыми, иначе это приведет к появлению постоянной составляющей тока и смещению средней точки.

Добавлено спустя 1 минуту 33 секунды:
а вот vdd2 дожен быть вообще 0,55 непонятно почему он 1,1 с таким ниче не должно работать. пытаюсь разобраться пока.

ну у китайца так и есть.vddq tx 1.150 и mem.vddq 1.140 почти одинаковые.

вода у меня, ну да.
Про Т ДДР5 повторюсь: мы видим только Т пмика, контроллера. Сколько сами чипы - неизвестно. Можно только делать выводы по Т радиаторов, если это замерить. Это будет немного выше Т корпуса памяти. Т чипов памяти - еще выше, градусов наверное на 7-10, фиг знает.
У тебя же низкое вддк памяти? Вот поэтому и нагрев низкий.
По 7200: ускоряешь память в наносеках - повышаешь напругу на память. Иначе никак.
Можно и первички повысить, СЛ конечно. Тогда напруга теоретически может остаться такой же. Но может и не остаться - зависит от самой памяти.
Оставь прежние тайминги и повысь напругу на памяти на 0.03, обе. И попробуй.

не почти а полностью, в идеале запитать от одного источника

Добавлено спустя 1 минуту 20 секунд:
а еще из схемы следует что имеет смысл крутить не только vddram но и vpp

почему это?
Вообще, гуру, поправьте, вдд2 формируется на ПЛАТЕ.
Сколько доходит до проца и памяти - непонятно. По сути, эта напруга обслуживает участок между памятью и процом на плате.
То, что оно отличается от вддк памяти и тх - совершенно неважно. Нууу, большей частью неважно

как это может быть нважно. это два источника питания гальванически связанных в одной цепи с разними потенциалами

Перешел с MSI на ASUS, подскажите как в биосе асуса называются напряжения CPU VDDQ Voltage и CPU VDD2 Voltage

стоп-стоп-стоп...
Связка там через такое количество обвязки, что говорить о связи - я не уверен. К тому, вддк памяти - напряжение, питающее пмик, а не имеющее выход на прямую гальваническую линию связи с процом. Ровно поэтому вдд2 и появилось, как таковое, из-за допролнительной прослойки в виде пмика.
Это моя тз на вопрос.

Завестись может, даже тесты будет проходить, только производительность порежется.

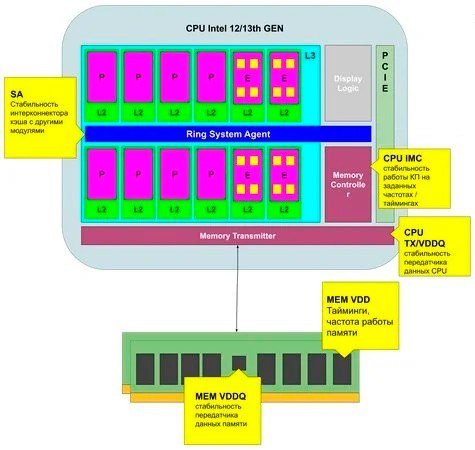

Почему он должен быть 0.55? Это не VDD/2, это просто VDD2, так он называется на гигабайтах и мси, на асус он называется VDD_IMC, на Asrock VDD_CPU. Это интерфейс общения КП процессора и памяти. Вот тут кто-то скидывал картинку, как это всё устроено.

До кучи

Уложился в 1.49 все напряжения выставил, сейчас не большая калибровка

какое? какой конкретный элемент в схеме вас заставляет сомневаться

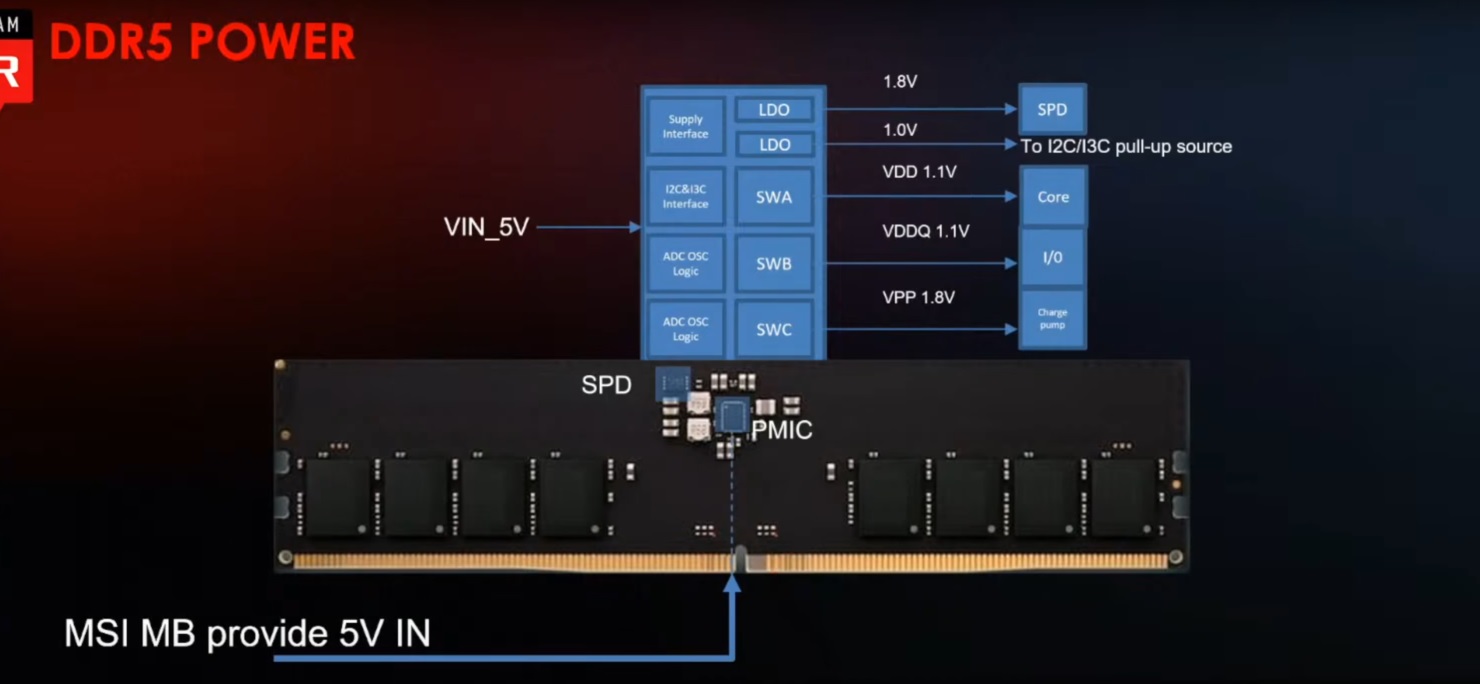

что такое пмик? если вы про питальник на плате памяти то он питается от 5в

Добавлено спустя 4 минуты 13 секунд:

смысл то в нем какой? что он питает?

из это картинки ничего не понятно.

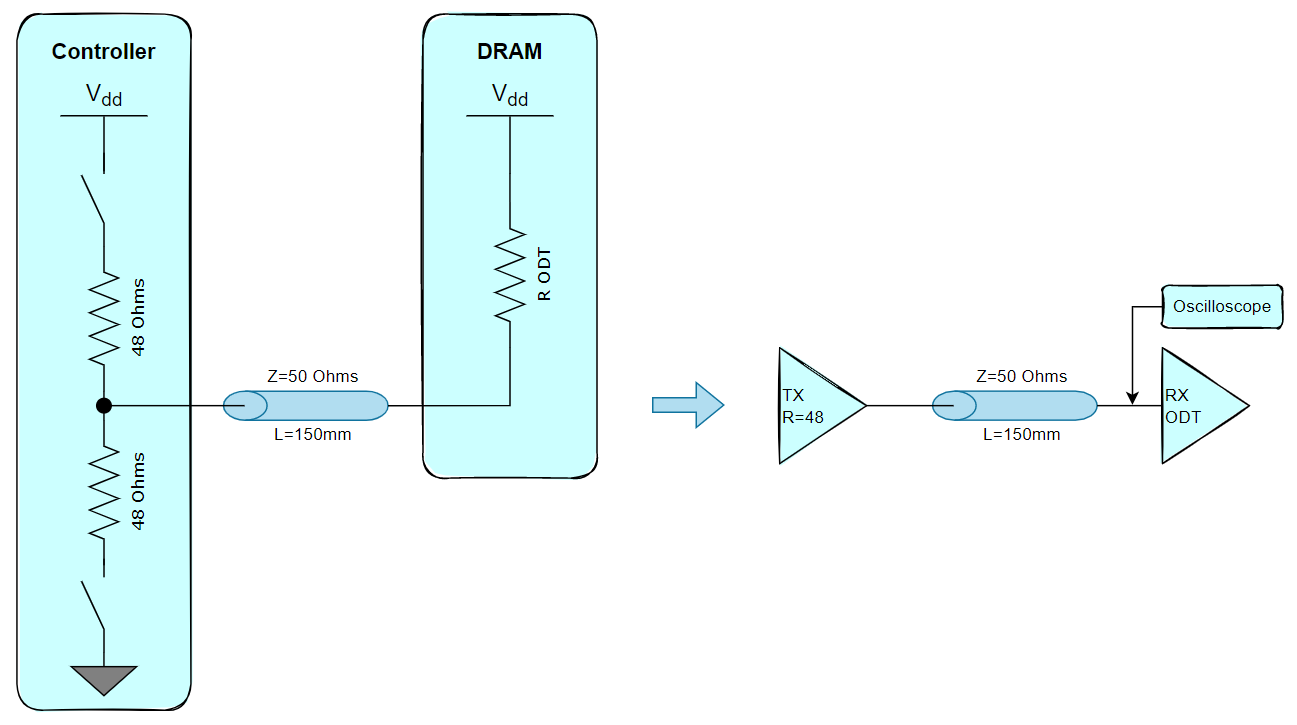

давай лучше я скину схему.

Спасибо за толковый гайд, практически получилось, вопрос, когда настраивать CPU?

после памяти конечно.
хвались что получилось

Было же старое видео, не знаю насколько оно актуально.
Естественно НЕ садимся сразу же выставлять 1.6 вольта на vdd2 и вообще куда-либо увидев в ролике слово "safe", ролик прознавательного плана,
для понимания, что куда идет, а не рекомендация к действию
https://www.youtube.com/watch?v=WXhrQfXUYyw

все прибавилось все хорошо

ненулевое, офк.

питальник, что же еще.

а тут не более понятно.

по поводу ВДД2 сломано немало копий
Я склоняюсь все же в сторону, что это IMC DDR PHY напряжение. То есть, то напряжение, которое контроллер "отдает" в сигнальную линию на память. Напряжение же самого контроллера памяти - это конечно Тх (тут чисто по названию mem_vddq - напруга на пмик, cpu_vddq - на КП)
И вот чем хуже линия на память, тем выше ВДД2. И я все же думаю, что формируется вдд2 на плате. Могу ошибаться.

Можно до, можно после.
от частот проца будут зависеть Тх и вдд2.
Если на низких частотах проца Тх может висеть в низком свитспоте Тх, то с разгоном - будет в более высоком.
Вдд2 чаще всего выше при разгоне проца.
На 13700 мне удалось 1.36 на ВДД2 при проце уже под лимит своих возможностей - 5600 при 1.28В.

У себя на 13900кс ВДД2 ниже 1.43 - проблемы Это с процом на 5800 при 1.33

ты просто одни букавки заменяешь на другие, смысла это не добавляет. По схеме шина между цпу и памятью использует два напряжения, а у нас в биосе 3 напряжения.

вот будет ржака если выяснится что эти настройки "напряжений" ни чего реально не меняют. разработчики решили потролить.

Добавлено спустя 5 минут 53 секунды:

он ничего не "отдает". он прерывает постоянное напряжение с некоторой частотой и длительностью. вот это точно. отдает шина питания.

Добавлено спустя 2 минуты 2 секунды:


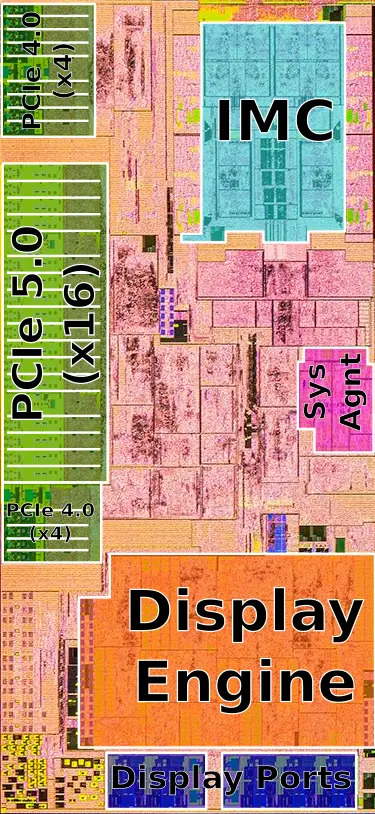

это SA без него частота кп нифига не едет. а вот tx вообще похрен какой.
