Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
_DMU_ Я как то хотел renoir поюзать, да что то остановило. 4200 разве не максимум для них? Если нет, то только напряжение и тайминги. Например как в шапке по гайду i2Hard. Сначала частоту, тайминги 26-26-26... а потом уже ужиматься

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16




Member
Статус: Не в сети
Регистрация: 17.03.2019
The KMS писал(а):
TSME отключили вы?

Агa, нашел в этой теме данную рекомендацию. Сразу минус 5мс в латенси (а не 10 :?:)

SRV1977 писал(а):
4200 разве не максимум для них?

Судя по статистике разгона из шапки темы, 4200/2100 - норма, 4400/2200 - тоже не максимум.




Member
Статус: Не в сети
Регистрация: 03.02.2020
Откуда: Москва
Фото: 2
Hro писал(а):
Было такое из-за заниженного tRFC. Добавил 5-10 нс.

Бинго! Было 554, добавил до 560, ребуты ушли. Причем как в начале теста могли быть, так и в конце. Благодарю.
Вопрос к знатокам, мы ведь все настройки на гигабайт делаем во вкладке overclocking a не CBS?

_________________
MCLK=UCLK(FCLK>=2100+)




Member
Статус: Не в сети
Регистрация: 17.03.2019
The KMS писал(а):
Тестируйте ПО указанным в шапке, так будет понятней.

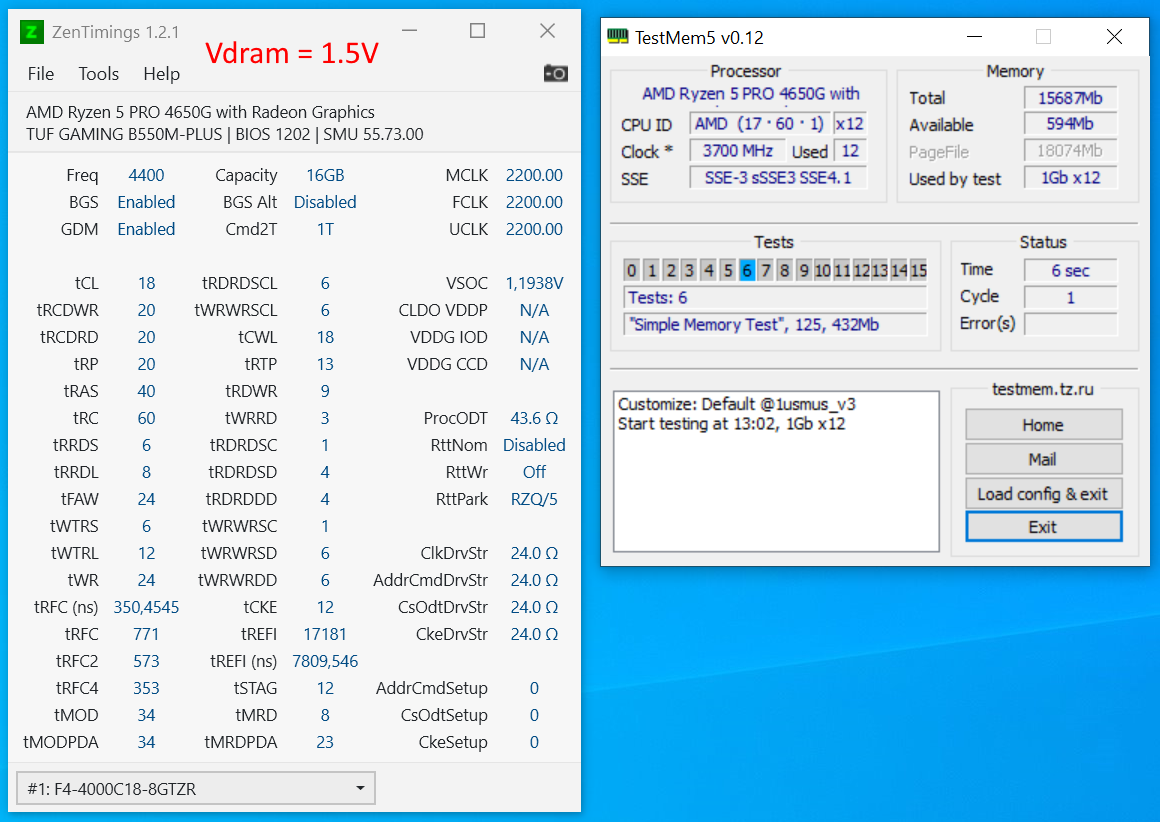

Вываливается в перезагрузку.
Вложение:
4400_crush.png [ 235.78 КБ | Просмотров: 665 ]




Member
Статус: Не в сети
Регистрация: 10.08.2007
Фото: 51
1nspectre писал(а):
Вопрос к знатокам, мы ведь все настройки на гигабайт делаем во вкладке overclocking a не CBS?


В целом да, но это же гига и тут надо быть готовым к любым приколам. Конкретно на моей плате в одном из биосов было так, что настройки PBO в overclocking не срабатывали, если в CBS не был установлен PPT. Позднее это пофиксили. Аналогично этому, если в CBS где-то disable вместо auto, а в overclocking enable, то disable в CBS "перевесит". Поэтому я тупо дублирую и там и там (например PD disable и там и там и т.п.), чтобы наверняка. Касаемо IF, soc uncore и напруг soc/vddX, то их делаю только в overclocking и этого хватает.

_________________
ASUS B550-E / Ryzen 5950X / 32 Gb G.Skill b-die @ 3800c14 / Sapphire 5700 XT Nitro+ SE / Samsung 980 Pro / Corsair RMi 850W / Arctic Freezer II 420




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
_DMU_ писал(а):
Вываливается в перезагрузку.

4400 жирновато будет для АМД)) Я 4266 максимум видел из стабильных частот.

Добавлено спустя 55 секунд:
Glebz писал(а):
В целом да, но это же гига и тут надо быть готовым к любым приколам. Конкретно на моей плате в одном из биосов было так, что настройки PBO в overclocking не срабатывали, если в CBS не был установлен PPT. Позднее это пофиксили. Аналогично этому, если в CBS где-то disable вместо auto, а в overclocking enable, то disable в CBS "перевесит". Поэтому я тупо дублирую и там и там (например PD disable и там и там и т.п.), чтобы наверняка. Касаемо IF, soc uncore и напруг soc/vddX, то их делаю только в overclocking и этого хватает.

Как вы это терпите :roll:

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS




Member
Статус: Не в сети
Регистрация: 03.02.2020
Откуда: Москва
Фото: 2
Glebz писал(а):
В целом да, но это же гига и тут надо быть готовым к любым приколам. Конкретно на моей плате в одном из биосов было так, что настройки PBO в overclocking не срабатывали, если в CBS не был установлен PPT. Позднее это пофиксили. Аналогично этому, если в CBS где-то disable вместо auto, а в overclocking enable, то disable в CBS "перевесит". Поэтому я тупо дублирую и там и там (например PD disable и там и там и т.п.), чтобы наверняка. Касаемо IF, soc uncore и напруг soc/vddX, то их делаю только в overclocking и этого хватает.

Благодарю за развернутый ответ.

_________________
MCLK=UCLK(FCLK>=2100+)




Member
Статус: Не в сети
Регистрация: 06.07.2015
Есть вообще информация про модули so-dimm с чипами B-die или CJR DJR?

_________________
Ryzen 3600




Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
В очередной раз убедился в стабильности первоначальной настройки, прошел 3 цикла конфига extreme от anta777, прирост фиксирую и в играх и в аиде.
#77

Пробовал вбить тайминги из калькулятора для dual rank e-die, пришлось сбрасывать cmos.
Я не знаю как двигаться дальше. Пробовал сначала поменять вторички - тест анты выдавал единичные ошибки где-то через 30-40 минут. tRRDS tRRDL tFAW tWR, правда каюсь, менял все сразу и до того как поднял напряжение CLO VDDP, CLO VDDG CCD и CLO VDDG IOD.
Мне правда очень тяжко это даётся, дайте толковый совет на следующий шаг.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
b_wellington писал(а):
Пробовал вбить тайминги из калькулятора для dual rank e-die, пришлось сбрасывать cmos.
Я не знаю как двигаться дальше. Пробовал сначала поменять вторички - тест анты выдавал единичные ошибки где-то через 30-40 минут. tRRDS tRRDL tFAW tWR, правда каюсь, менял все сразу и до того как поднял напряжение CLO VDDP, CLO VDDG CCD и CLO VDDG IOD.
Мне правда очень тяжко это даётся, дайте толковый совет на следующий шаг.

Для начала пользоваться профильными конфигами ТМ5 для АМ4 или тестом от Карху, ну это моё личное убеждение, ничего против ваших конфигов не имею, имея на руках стабильный конфиг памяти, я его всем тестирую в конце, в том числе конфигами от Анты.
Напряжение на SOC слишком или для зен3 норм может? Скрин надо с ZenTimings.
Вторички меняются пошагово, как в статье i2hard, перегрева плашек быть не может?

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS




Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
The KMS
Если вы про VDDCR SOC - я вообще не знаю что это такое и не трогал, оно и в полном стоке такое же считывается и есть только в ryzen master. Даже в hwinfo этого нет.
Вот скрин с ZenTimings
#77

В биосе стоит 1.1, по факту имею 1.087
Профильный конфиг - это usmus v3? Я его тоже проходил. Просто как быть, если тест усмуса ошибок не выдает, а от анты выдает единичные?
Насчет перегрева, сейчас у меня боковая крышка открыта, на ощупь плашка едва теплая. Туда дует 140мм вентилятор напрямую. Так что не уверен.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
b_wellington писал(а):
В биосе стоит 1.1, по факту имею 1.087

rtc и zt показывают на 1-2 шага меньше от выставленного vsoc

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz




Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
Remarc
Значение совпадает с SVI2 TFN из HWINFO - разве это не то, что по факту есть?

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Классную инфу Ryzen Master конечно показывает, как там может быть 1.2, если в биос по дефолту 1.1 :facepalm:
b_wellington, загрузите пресет, с которым ТМ 1usmus проходит и киньте скрин.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS




Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
The KMS
Тот что со скрина ZenTimings проходит и усмуса и анту. Но там почти все на авто - это первый шаг гайда.
Анту не проходил когда из гайда i2hard tRRDS tRRDL tFAW tWR выставил по пресету Tight. Из этой четверки тоже по одному лучше менять за раз?

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
b_wellington писал(а):
tRRDS tRRDL tFAW

Сначала первички нужно по максимуму ужимать, 16-16-20-16-36 а потом tRRDS tRRDL tFAW.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS


Последний раз редактировалось The KMS 06.12.2020 20:03, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
The KMS
Ну вот, а в гайде как раз другое написано - сначала настройте эти вторички. Врочем как и в оригинале, а не в переводе.
Значит, буду пробовать двигаться по первичкам.. Если я понижу первый до 15, мне все равно он зафорсит 16 из за geardown mode? Сразу пробовать 14?

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
b_wellington писал(а):
Ну вот, а в гайде как раз другое написано - сначала настройте эти вторички. Врочем как и в оригинале, а не в переводе.

Ну вы же на интел сначала настраиваете первичные тайминги, проходите тесты а потом уже всё остальное или я не прав? Тут точно так же всё. Да биос сделает четное значение всё верно, я думаю на AES вы GDM не сможете выключить.

Можете протестировать, IF поедет или нет на 1900, для этого частоту памяти не трогайте, просто FCLK=1900, если бута не будет не судьба...

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS


Последний раз редактировалось The KMS 06.12.2020 20:10, всего редактировалось 2 раз(а).



Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
The KMS
Ну интел у меня был 6700к и материнка, на которой эти же плашки вообще были полу-дохлые. Я их по сути брал под будущую (вот эту) сборку, уже рад, что смог на 3733 завести.
Так что для меня это всё в новинку.. Весь процесс разгона памяти.

Добавлено спустя 6 минут 26 секунд:
The KMS
На 3800\1900 я загружался, но в тесте анты были сотни ошибок. Могу еще раз попробовать, так как приподнял VDDG и VDDP с тех пор.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
b_wellington писал(а):
на которой эти же плашки вообще были полу-дохлые

Их достаточно для AM4, вот что самое смешное, поставив бидай раза в два дороже, вы на своем конфиге, за счет кэша камня, прироста практически и не увидите, а частоты пока недоступны в текущими батчами.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35535 • Страница 700 из 1777<  1 ... 697  698  699  700  701  702  703 ... 1777  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 19


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
