AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

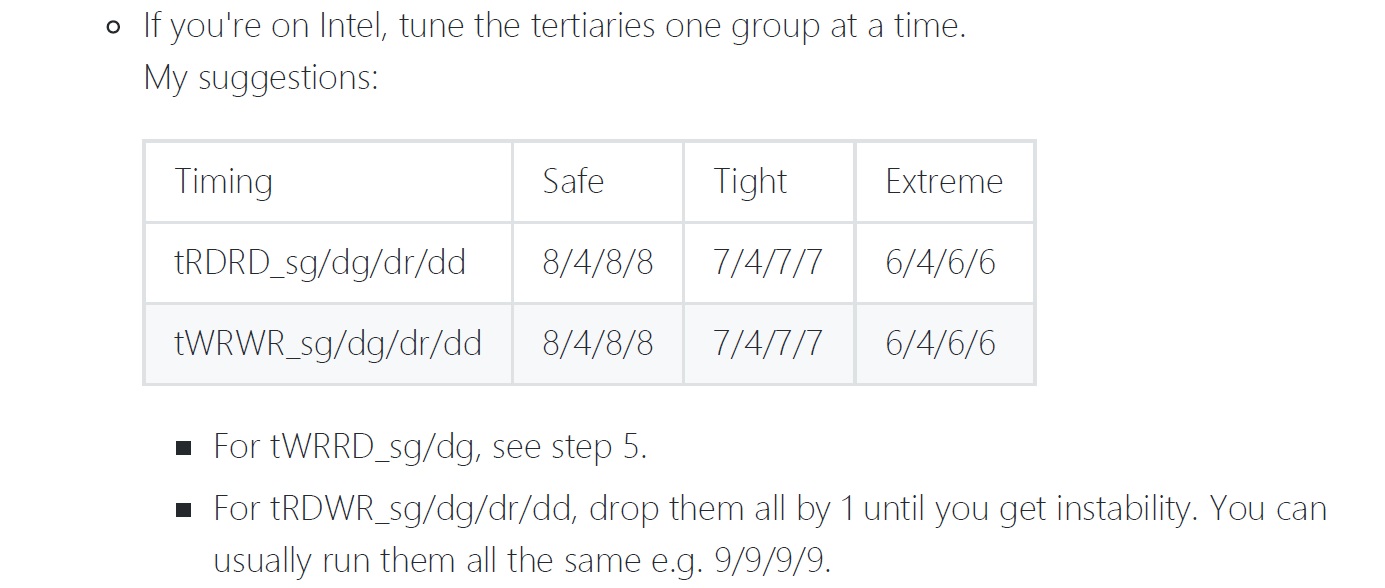

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 18.09.2017 Откуда: Москва Фото: 4
garison87 писал(а):
Ну емае, гонишь память и при дефолтном кеше в 4300 нет ошибок, поднимаешь кеш до 4500 и идут ошибки, накидываешь io и ошибки исчезают. Если без разгона памяти гнать проц - то можно эти вольтажи в минималку ставить.
А это с еще большей очевидностью не так, т.к. попадает под нормальный сценарий настройки системы, когда настраивается память и только потом процессор. Я вообще IO/SA вольтажи тестирую со сниженными частотами процессора (и кэша, соответственно), что бы не перегревать систему часами, после чего возвращаю частоты назад. Никогда никаких проблем не было. Попробуй сам, сколько у тебя контроллер просит IO на проце с базовой частотой и сколько в разгоне.
Member
Статус: Не в сети Регистрация: 28.12.2014 Откуда: из Голливуда Фото: 0
sdvuh писал(а):
это с еще большей очевидностью не так
если не трогать кэш совсем, то да... в какой-то степени не влияет, особо казалось бы. но как только мы разогнали память, да ещё пытаемся частоту кэша затем увеличить - писец, без увеличения IO (на всякий случай и SA) не получается добиться стабильности в Prime95/LinX. из личного опыта, не раз приходил к этому выводу:
antiOVER писал(а):
потому что частота NB (контроллер памяти) = RING (он же кэш)... и они не настраиваются по отдельности друг от друга. да, придется увеличивать IO/SA, ничего не поделаешь.
NB (контроллер памяти) = RING (он же кэш). ну никак невозможно оторвать их друг от друга, что бы выставить каждому свою частоту - так устроен чипсет. если для тебя все это выглядит неправдоподобно, то видимо тебе достались хороший проц или память, ну или все вместе... с отличным оверклокерским потенциалом, что не требует никакого увеличения вышеуказанных регуляторов напряжения. мне подобным довольствоваться к сожалению ни разу не приходилось. завидую белой завистью.
Последний раз редактировалось antiOVER 15.01.2020 13:07, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 19.03.2008 Откуда: Беларусь Фото: 2
Запросил информацию у Gskill по поводу F4-3866C18D-32GTZR и CR1. Извините меня за мой английский)
Вопрос: I have a kit F4-3866C18D-32GTZR and a motherboard Asus Gene XI, CPU I9-9900K. I can not start the memory with Command rate CR1 at frequencies above 3400MHz. Perhaps you can tell the necessary settings? Or report the possibility of this memory working with Command rate CR1
Ответ Dear Customer, The memory kit is rated at the specified speed with a command rate of CR2 (2T) only, it may not function properly if set to CR1. Thank you for your understanding.
Member
Статус: Не в сети Регистрация: 18.09.2017 Откуда: Москва Фото: 4
antiOVER писал(а):
если не трогать кэш совсем, то да... в какой-то степени не влияет, особо казалось бы. но как только мы разогнали память, да ещё пытаемся частоту кэша затем увеличить - писец, без увеличения IO (на всякий случай и SA) не получается добиться стабильности в Prime95/LinX. из личного опыта, не раз приходил к этому выводу:
Не хочу лезть в бутылку и выглядеть агрессивно, но ты чуть ли не неделю назад рассказывал, что разгон памяти никому не нужен и все это бесполезное фуфло, после чего, все таки, дал себя уговорить и принял помощь. Так что из какого еще опыта?? Я еще раз говорю: ни разу не сталкивался с ситуацией, когда при разгоне ядер и кеша при стоковой памяти требовалось повышение IO/SA ИЛИ требовалось бы повышать уже подобранные в процессе разгона памяти IO/SA при последующем разгоне ядер и кэша. Ни на своем ПК, ни у людей, которым я удаленно помогал настраивать, ни на системах, которые я друзьям помогал собирать. А уж у меня то в этом опыт есть - я на подборе вольтажей зациклен и это началось не на текущей моей системе. Мои текущие настройки памяти были получены при сброшенном в 4500 множителе, кэш автоматом встал 4200: IO по мониторингу до 0.976, SA до 1.056 (минимумы), так с этими же настройками проц работал и на 5200 с 5000 кэшем в Прайме с отключенным AVX.
Последний раз редактировалось sdvuh 15.01.2020 13:32, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 28.12.2014 Откуда: из Голливуда Фото: 0
sdvuh писал(а):
Из какого еще опыта??
из такого... до какого видимо ты еще не дорос.
не нужно все в кучу мешать. да, не занимался я никогда подробным тонким подбором субтаймингов, но это ничего не значит. процессоры разгоняю всю свою компьютерную жизнь. во-вторых, я уже извинился перед ребятами, а так же отблагодарил за помощь. личное мнение по поводу разгона памяти, а точнее ее дальнейшего твика после разгона, поменял на корню.
переубеждать тебя никто в обратном не собирается, тем более доказывать что-то бесполезно. тебе уже не один я пытаюсь в очередной раз донести, что не так все гладко выглядит как ты говоришь/пишешь. есть у каждого свои наблюдения за некими нюансами в поведении железа при разгоне.
тебе просто повезло, у тебя отличное железо. точка. дальнейший треп я более не поддерживаю.
Member
Статус: Не в сети Регистрация: 28.12.2014 Откуда: из Голливуда Фото: 0
sdvuh писал(а):
Ну все понятно.
да хорош уже... МИР!!! ты мне лучше посоветуй, может ещё где что подкрутить?
Crucial Ballistix Sport LT RED KIT 32GB, DDR4-3000, CL15-16-16 (BLS2C16G4D30AESE/BLS2K16G4D30AESE)
#77

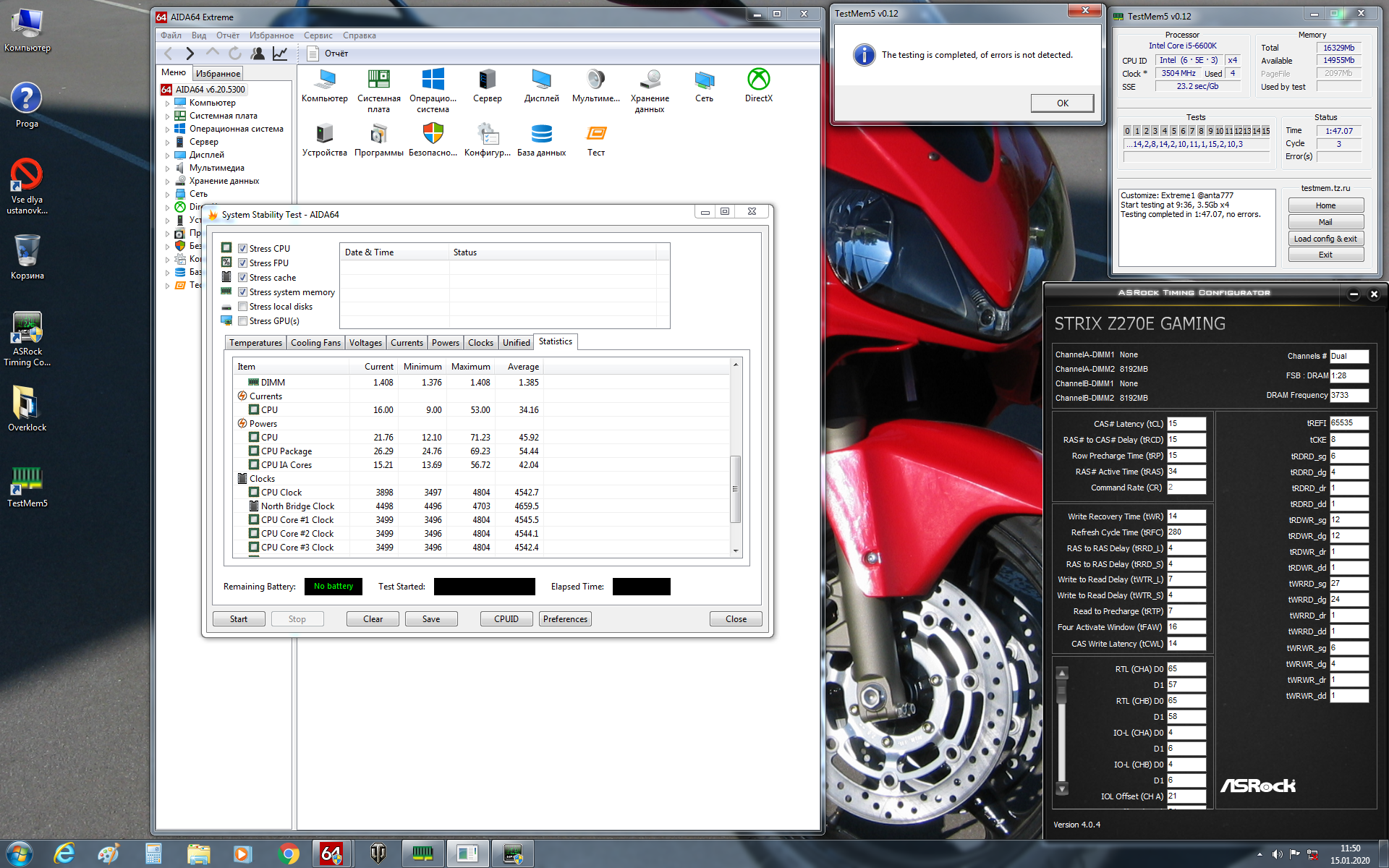

в общем мин.напруги по BIOS вышли следующими: DIMM - 1.39V, IO/SA - 1.17V. если ниже - естественно ошибки в тесте. 3900Мгц вообще грузиться не хотят, с любыми таймингами/субтаймингами. во что упирается - не понятно. думаю потенциал исчерпан. или?
Member
Статус: Не в сети Регистрация: 18.09.2017 Откуда: Москва Фото: 4
antiOVER писал(а):
да, работает. ниже 7 тоже не дает.
СКЕ нет смысла ниже 8 снижать, только со стабильностью могут быть проблемы. CCD может и не быть. Тогда нормально все, только IO-L странный для двурангов.
Member
Статус: Не в сети Регистрация: 28.12.2014 Откуда: из Голливуда Фото: 0
sdvuh это ASRock - у него все как не у всех... мы уже с него охреневали тут хором ранее, тебя с нами не было. то CWL ему только нечетный подавай, а то попросту грузится отказывается... то tRDRD_sg вместо положеных 6 хочет стабильно 7, иначе в тесте ошибок миллион. зато где казалось бы не понизится субтайменг - хренушки, нате вам и 5 и 4. говорю, плата поломала все стереотипы. как минимум, странная какая-то.
Добавлено спустя 2 минуты 27 секунд: ладно, раз особых замечаний нет и у меня тут все казалось бы стабильно - оставлю как есть. может как духом соберусь - прогоню ещё ТМ5 с настройками антыча, экстрим который на пол-дня. благодарю за помощь!
