  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
la4mer2018 писал(а):
Пробовал. Тесты проходит, чтоб скриншоты взять, но в стрессе где-то на 28-30 минуте падает. Напруга уже не помогает. На 4000 вообще не стартует ни под каким видом.

без делителя? надо попробовать поднять vddg vsoc

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Ingz

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 31.07.2020
А ночь перестает быть томной.

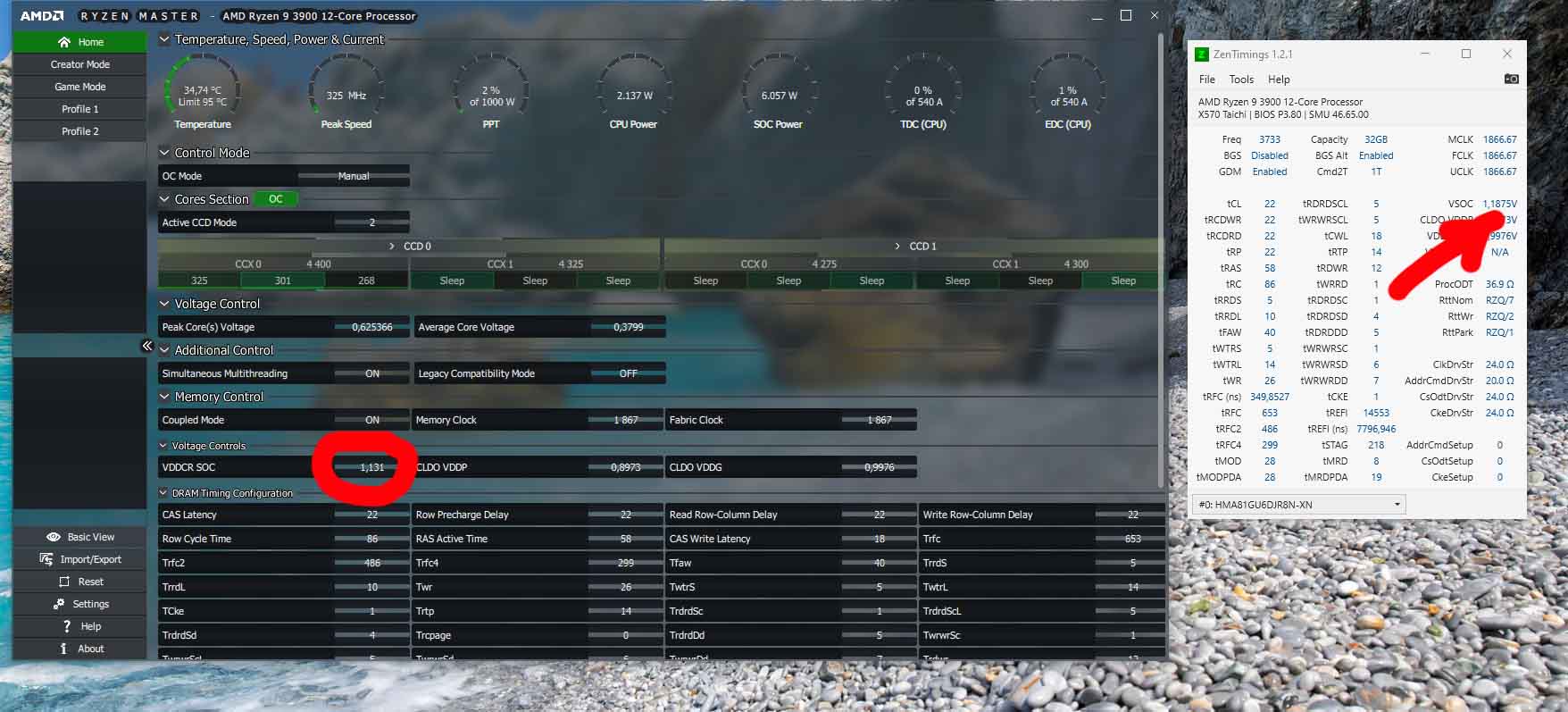

Прога ZenTimings врет напругу.

Вложение:
баг.jpg [ 152.76 КБ | Просмотров: 869 ]

_________________
Neuropeptides maintenant l'Г©quilibre entre les aide Г  dysfonctionnement d'une Г©tude comparative pilote.

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
Ingz писал(а):
Прога ZenTimings врет напругу.

Посмотри в биосе в разделе H/W Monitor. Может это RM врёт.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  Ingz

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 31.07.2020
Hro писал(а):
Посмотри в биосе в разделе H/W Monitor. Может это RM врёт.


проверял Zen врет. Как только 1вольт переваливает SOC начинает врать.

_________________
Neuropeptides maintenant l'Г©quilibre entre les aide Г  dysfonctionnement d'une Г©tude comparative pilote.

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Ingz ненене. Здесь врет именно RM. Это известнейший старый евойный баг. А ZT как-раз честен.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Ingz

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 31.07.2020
Foma777 писал(а):
Ingz ненене. Здесь врет именно RM. Это известнейший старый евойный баг. А ZT как-раз честен.


Разобрался. Это не баг. Обе проги точно переменные показывают, но РАЗНЫЕ!

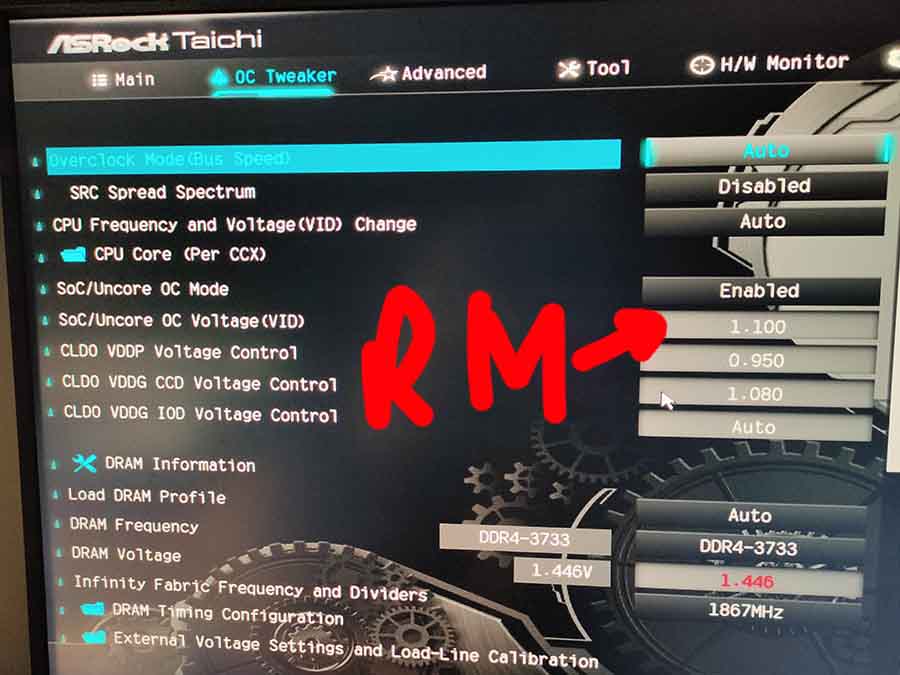

RM берет данные с этой переменной
Вложение:
IMG20201231041628_1.jpg [ 73.37 КБ | Просмотров: 814 ]

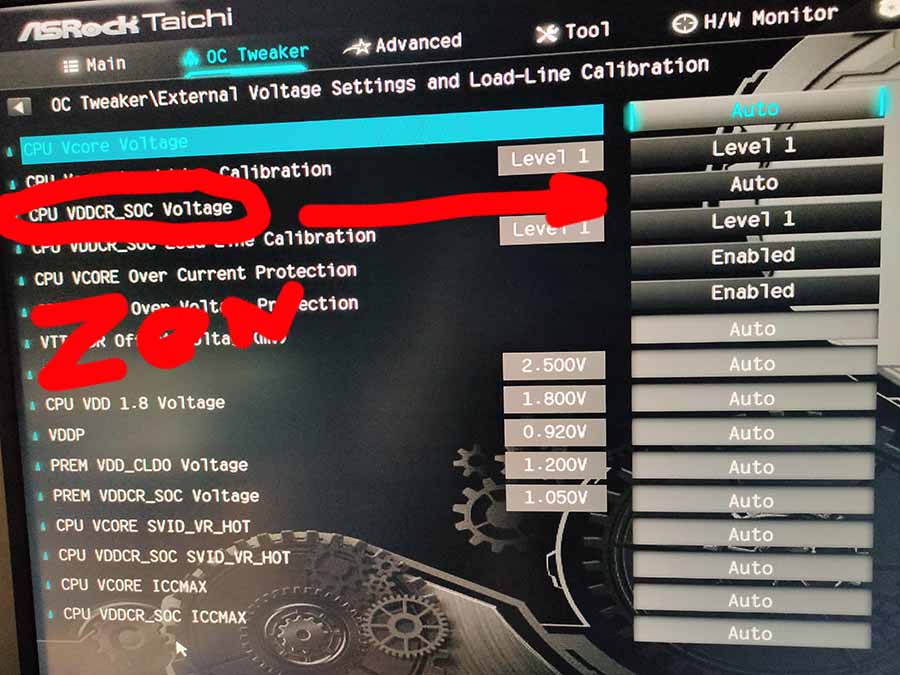

Zen с этой переменной.
Вложение:
IMG20201231041639_1.jpg [ 98.74 КБ | Просмотров: 814 ]



Если выход на инжиненров или документацию АМД есть, то можно узнать каково реальное в чипе напряжение.

_________________
Neuropeptides maintenant l'Г©quilibre entre les aide Г  dysfonctionnement d'une Г©tude comparative pilote.

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
Ingz писал(а):
то можно узнать каково реальное в чипе напряжение.

На вкладке H/W Monitor есть VDDCR_SOC Voltage. На X470 тайчи в авто ставит 1,1 ллс 5 (1,08 по мониторингу платы). Поставь на втором скрине вместо авто Fixed Mode и 1,1 В с load-line calibration Level 5.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  Ingz

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 31.07.2020
Hro писал(а):
VDDCR_SOC Voltage


Выставил 0,97.
В hwinfo VDDCR_SOC = Soc Voltage.
VDD_SOC только RM показывает.

Теперь VDDP и VDDG == 1.097... не многовато?

_________________
Neuropeptides maintenant l'Г©quilibre entre les aide Г  dysfonctionnement d'une Г©tude comparative pilote.

  la4mer2018

Member
Статус: Не в сети
Регистрация: 18.09.2019
Откуда: Екатеринбург
Фото: 47
Remarc писал(а):
без делителя? надо попробовать поднять vddg vsoc

Понятия не имею, не стартует же ))) Я пока решил попу поприжать, пока вся череда бета-биосов кончится и тогда уже искать наиболее вкусный )))

Добавлено спустя 2 минуты 29 секунд:
zzzzzzz писал(а):
Предпросмотр, выбрать файл.,добавить файл, когда загрузится то ,вставить в текст сообщения,

Ой, спасибо, камрад! С Наступающим!

Добавлено спустя 1 минуту 53 секунды:
The KMS писал(а):
tRAS=32

Да, я в курсе. Разбирался с напругами. Кот - невообразимо суров! ))))

_________________
Ryzen 7 7800 X3D, 64 Gb DDR5 6200 King Bank, B650M Aorus Elite AX, Samsung 980 PRO 512Gb, ADATA LEGEND 960 1024,2 GB, ASUS TUF GAMING OC 9070 XT 16Gb, Win 11 Pro x64

  12sunflowers

Member
Статус: Не в сети
Регистрация: 02.04.2011
12sunflowers писал(а):
А почему именно А2 и B2? Чисто интересно, что это за правило?

Remarc писал(а):
особенность контроллера памяти райзенов


Подскажите где про эту особенность почитать?
Я то нагуглил картинки, рекомендации установки памяти для ryzen из руководств по матплатам, но в моей asrock b450 pro такого в руководстве нет.
  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
12sunflowers писал(а):
Подскажите где про эту особенность почитать?

Это не особенночть контроллера, а разводки платы,. То есть ее топологии

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  12sunflowers

Member
Статус: Не в сети
Регистрация: 02.04.2011
AHDPEY198329477 Или так, я не в курсе. Что нужно забить в гугл чтобы про это почитать?
  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
12sunflowers писал(а):
Что нужно забить в гугл чтобы про это почитать?

Вот для наглядности
56771


Добавлено спустя 51 секунду:
Статья из шапки тоже может быть полезной https://www.overclockers.ua/memory/amd- ... cking/all/

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  12sunflowers

Member
Статус: Не в сети
Регистрация: 02.04.2011
AHDPEY198329477 Спасибо! С Новым Годом!
И сразу вопрос, на твоей картинке daisy chain, там a1 и b2, дык везде речь идет об a2, b2. Как понимать?

Добавлено спустя 46 минут 47 секунд:
Еще такое подумал. Сейчас два модуля завелись через xmp на a1, b2, на 2933. Если в будущем я захочу докупить еще два модуля и если будут заняты все четыре слота то на работу 2933 расчитывать не стоит?
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
12sunflowers писал(а):
Подскажите где про эту особенность почитать?
Я то нагуглил картинки, рекомендации установки памяти для ryzen из руководств по матплатам, но в моей asrock b450 pro такого в руководстве нет.

есть смотри мануал внимательнее
в теме по 1ххх райзенам есть инфа об этом

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
12sunflowers
Во всех платах без разницы старой или новой, интел или амд с 4 слотами и топологией Daisy Chain прямо в мануале будет написано как заполнять память и там почти наверняка будет 2 и 4 слот если считать от сокета. Возьмите да почитайте.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  12sunflowers

Member
Статус: Не в сети
Регистрация: 02.04.2011
Remarc Agiliter Я все понимаю но тут нету. Вот взгляните
К тому же указано для Pinnacle Ridge 2667, а не 2933, почему?
А тут DDR4-2667/2933 Как это понимать? 2667 или 2933 максимум для Pinnacle Ridge?
  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Цитата:
Я все понимаю но тут нету.

Чего нету? Вы как-то неправильно читаете. При двух планках вам прямо пишут заполнять A2-B2. A2-B2 это как правило ВТОРОЙ и ЧЕТВЁРТЫЙ слот от процессорного разъёма. Есть отдельные инструкции которые писали под веществами и их сложно читать и понимать, но это никак не меняет сути. Отдельные личности ещё могут по другому слоты обозвать, но сути это не поменяет, заполняем второй и четвёртый слот от процессорного разъёма.

Господа перестаньте пожалуйста писать дичь, что на AMD надо заполнять 2-4. Причём тут чёрт возьми AMD.
Вот мануал к материнской плате на 478 сокете.
https://dlcdnets.asus.com/pub/ASUS/mb/s ... p4c800.pdf
Открываем 2-11, смотрим табличку 1 и видим там 2 и 4 слот.
А вот мануал к материнской плате на Z490.
https://dlcdnets.asus.com/pub/ASUS/mb/L ... V2_WEB.pdf
Открываем 1-5, угадайте, куда же надо ставить память.
Я точно не знаю но мне кажется или как минимум за ДВА ДЕСЯТИЛЕТИЯ накопилось достаточно однозначной информации как же именно надо заполнять память, особенно с учётом, что во всех мануалах это написано.

До тех пор пока вам прямым текстом не пишут сделать иначе всегда заполняйте второй и четвёртый слот от сокета. Всё.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Agiliter писал(а):
До тех пор пока вам прямым текстом не пишут сделать иначе всегда заполняйте второй и четвёртый слот от сокета. Всё.

Абсолютно четкая и точная рекомендация! Один единственный раз сталкивался с вариантом А1-А2, но это было аж в самом начале 2000-х в матери от Soltec на базе nVidia чипсета и это было очень четко прописано производителем в мануале с объяснением, почему в данном случае так, а не common rules.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  12sunflowers

Member
Статус: Не в сети
Регистрация: 02.04.2011
Agiliter Это вам давно понятно. Я с этм сталкиваюсь впервые. Вот и спрашиваю. К моей матплате это четко не прописано. Про a2,b2 мне подсказали тут. Спокойно:)
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35541 • Страница 721 из 1778 • <  1 ... 718  719  720  721  722  723  724 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 18

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
