  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
The KMS
Цитата:
VDDG CCD is high for you, i noticed beyond 940mV hard crashes (shutdowns) on Vermeer

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
ryson, я читал этот пост, какое он отношение имеет к IF 1900?! Я же именно про эту частоту делал уточнение, у vol2008 именно на ней работает IF.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
The KMS писал(а):
Протестируйте если не сложно

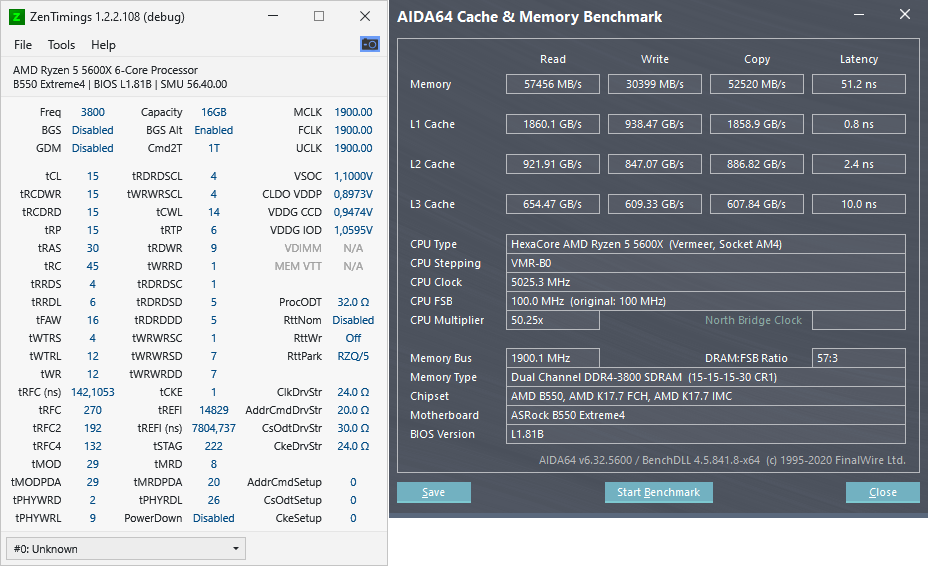

Занимательный опыт получился :-) По сути, ключом к best latency оказалось значение VDDG IOD (VDDP и VDDG CCD почти не влияют) - должно быть не меньше 1.06 V.
Из наблюдений:
    если стоит в Auto, то х.з. что он там выставляет на самом деле, мониторилки всякие показывают полную хрень.
    "Vsoc 1.2 + Auto vddp/vddg" работает, т.к. видимо есть запас, чтобы выставить достаточное VDDG IOD. Например, Vsoc 1.15 (+Auto) уже мало, latency падает до 51.8 - 52.0.

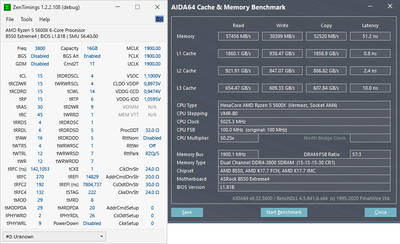

    Вручную - все проще. Остановился пока на этом:
Vsoc 1.105 (реальное 1.100 с LLC1), VDDP 0.900, VDDG 0.95/1.06-1.07
Вложение:
current-mem-soc-settings.png [ 225.24 КБ | Просмотров: 876 ]

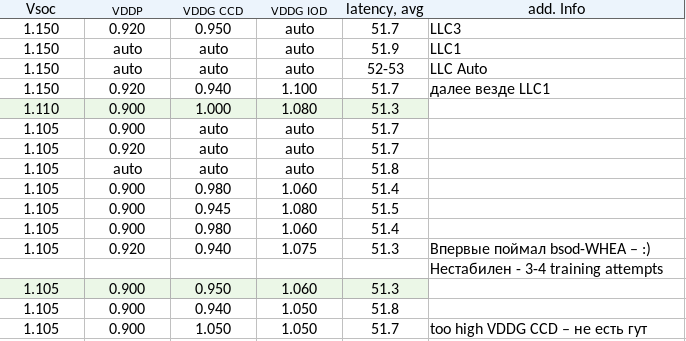

Тут сами тесты:
Вложение:
mem-soc-tests.PNG [ 37.11 КБ | Просмотров: 825 ]

_________________
PJVol @OCN, Anandtech

Последний раз редактировалось vol2008 23.01.2021 18:18, всего редактировалось 3 раз(а).

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
vol2008 теперь CadBusClkDrvCtr 40, ProcOdt 28/30 и вперёд на IF2100...
ещё tRC снизить B-die позволяет до 44, соответственно tRFC ещё опустить.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
ryson
Так то да...
Еще бы BIOS, хотя бы на 1.9.0.0 (уже 3 раза у них спрашивал, не дают)... В 56.40 IF залочен @1900 (в ABL, если верить Veii@OCN)

Добавлено спустя 50 минут 56 секунд:
ryson писал(а):
ещё tRC снизить B-die позволяет до 44

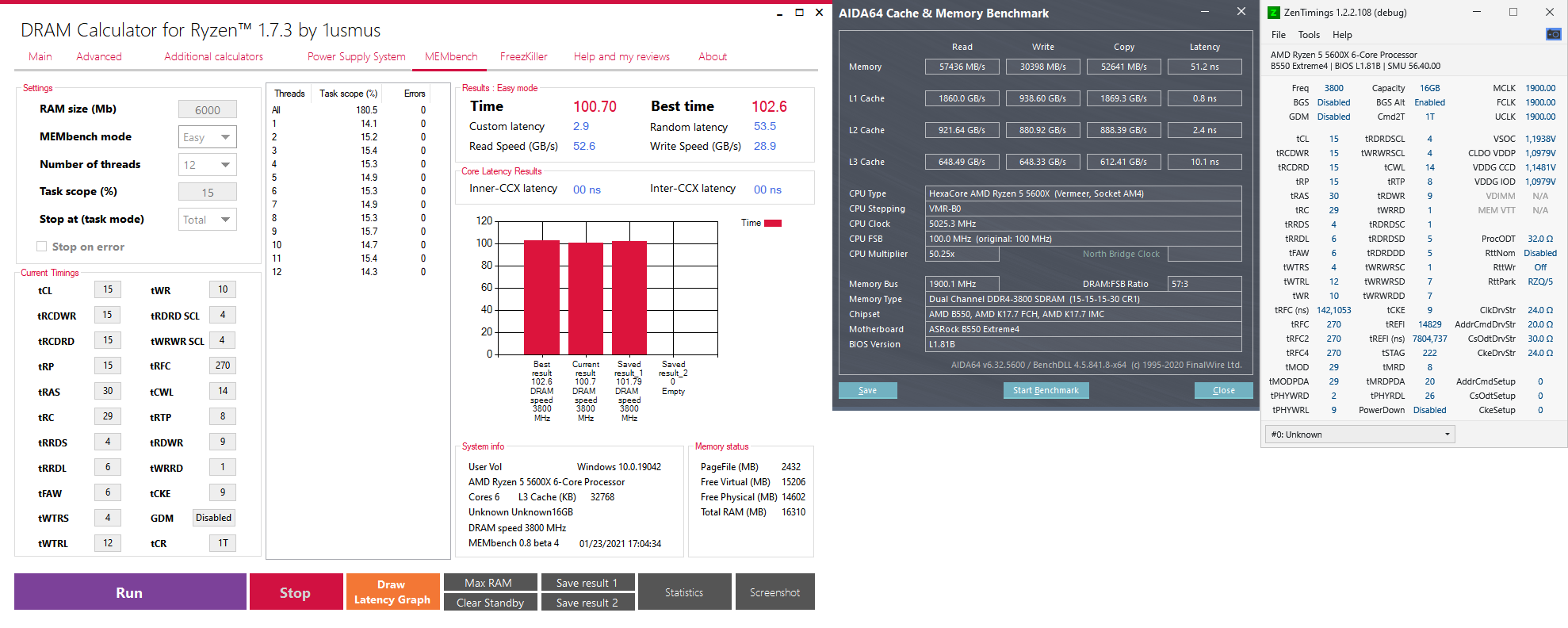

Эка невидаль ..., 44, как насчет 29:
Вложение:
alternate-timings.png [ 295.78 КБ | Просмотров: 840 ]

PS: Хоть в AIDA улучшить и не получилось, в DRAM Calculator - Membench "easy" preset на 2 секунды быстрее прошел.

_________________
PJVol @OCN, Anandtech

  Novarro

Member
Статус: Не в сети
Регистрация: 26.08.2006
Фото: 37
b450 gaming plus max вольтаж на плашки 1.39(мать наваливает 1.42)
5800x
gdm off
BL2K8G32C16U4B
3800cl16 2x8Gb
57390

мне кажется или тут какая-то кукуруза зарыта.
Кстати валяются ещё две плашки по 8(няня-там скорее всего микрон)и старые балистиксы аес, так вот со всеми четырьмя плашками отказывается запускаться, хотя со всеми миксами между этими плашками всё нормально но вот 4 одновременно нив какую( старый рузен5 3600 с темже биосом спокойно тащил их вместе на 3600)
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Novarro писал(а):
b450 gaming plus max вольтаж на плашки 1.39(мать наваливает 1.42)

не факт тк это софт

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  RW

Member
Предупреждение
Статус: Не в сети
Регистрация: 02.10.2005
Откуда: SPb
Фото: 14
vol2008 писал(а):
Занимательный опыт получился :-) По сути, ключом к best latency оказалось значение VDDG IOD (VDDP и VDDG CCD почти не влияют) - должно быть не меньше 1.06 V.


Попробовал у себя, поставил фикс VSOC 1.2, VDDP 0.900, VDDG 1.0/1.07

Слева авто, справа фикс
#77


VSOC напрямую влияет на латенси и результаты в бенчах. Разница в аиде между 1.1в и 1.2в, 59нс против 55нс, CPU-Z в сингле разница 20 очков, в мульти около 150

VDDP и VDDG, повышают Read, Write и Copy

_________________
7700X / Arctic LF3 360 / ASUS Strix X670E-F / 32Gb XPG@8000CL34 / AORUS 9070XT / SilverStone DA1000R

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
RW писал(а):
Слева авто

Авто VDDP/VDDG только или всё в Auto ?
RW писал(а):
Попробовал у себя

О! Cлушай, у тя ж b-die? А идут они на 3800CL15 или лучше 4000@CL15 ?
PS: Хотя для B-die tRCD в xmp чо-то так-себе, а точно b-die это, а не какой нибудь C- ?
Понял, b-die downbin

_________________
PJVol @OCN, Anandtech

  haltol77

Member
Статус: Не в сети
Регистрация: 27.04.2020
Откуда: МСК
Фото: 1
vol2008

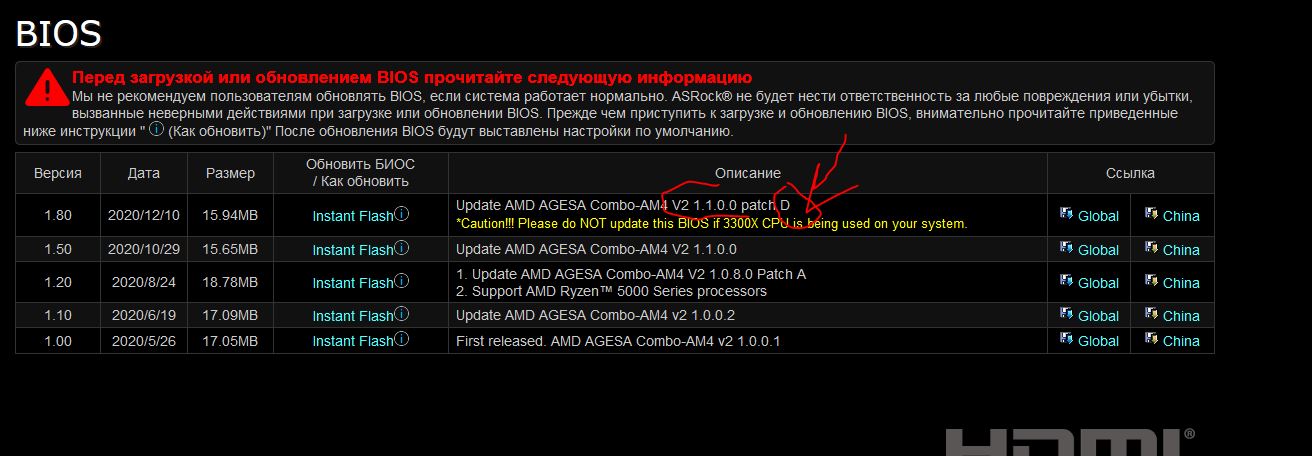

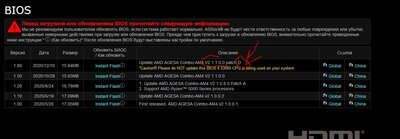

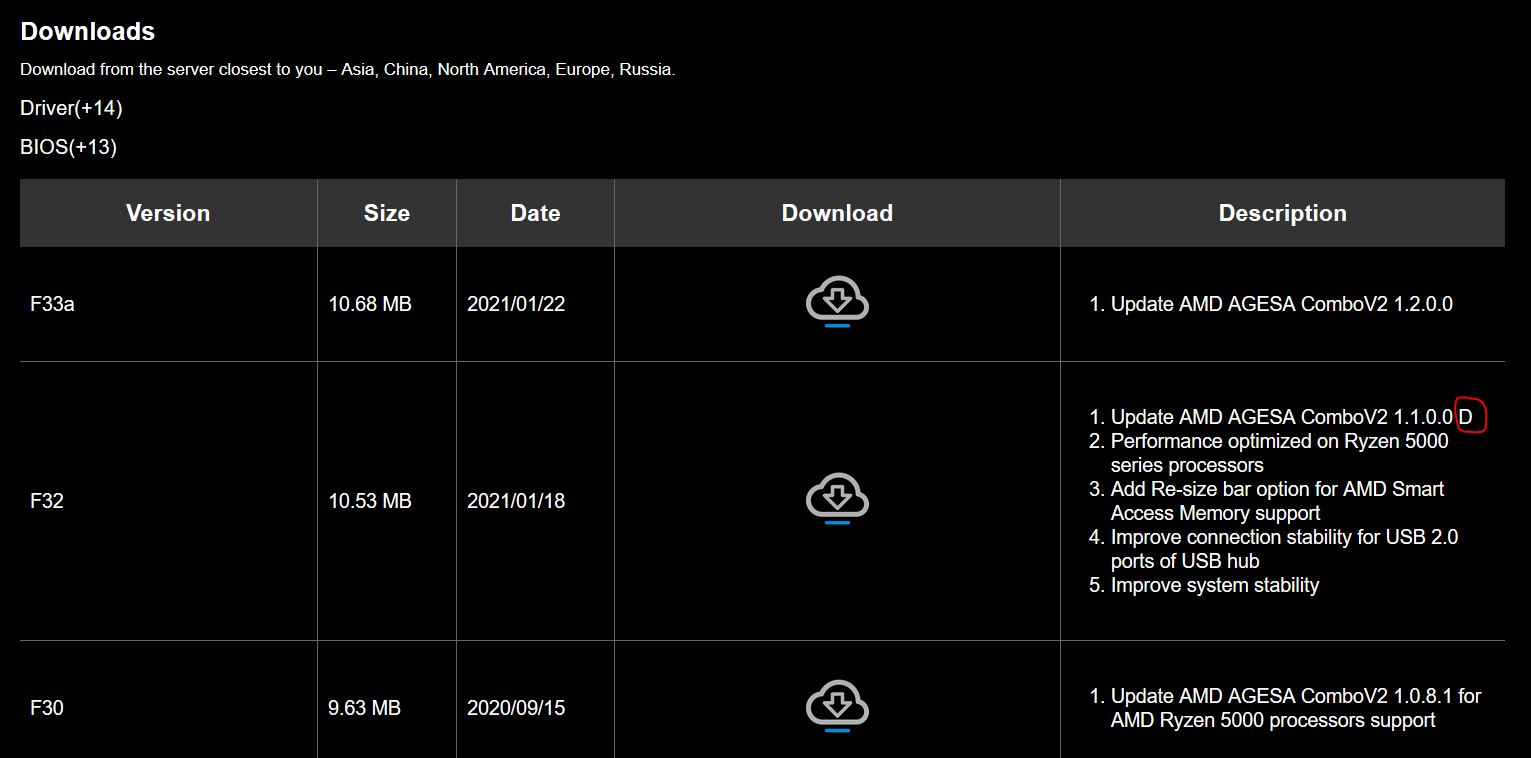

Попробуй bios на agesa 1.1.0.0i. У меня на gigabite более свежий на d и g тоже if больше 1900 не проходил а на i 4000 прошел

_________________
[R9 5900x, GiG X570S AORUS MASTER AGESA ComboV2 1.2.0.3, F4-3200C14D-16GTZ*4 (3933@16), RX6900XT, ssd970 evo 1tb, hdd Toshiba 2 tb, 1000 w, СЖО]

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
haltol77 писал(а):
bios на agesa 1.1.0.0i.

Не знаю, о чем вы, может у GB пятьсот биосов разных быть, и даже эксклюзивные какие нибудь, iBIOS-ы, рад за них. Последняя бета для вашей платы f33a с agesa 1.2.0.0. Никаких i нет. Смотрите репорт zentimings версия smu, на будущее.
А так спасибо за совет, всегда рад, как говорится.

_________________
PJVol @OCN, Anandtech

  RW

Member
Предупреждение
Статус: Не в сети
Регистрация: 02.10.2005
Откуда: SPb
Фото: 14
vol2008 писал(а):
Авто VDDP/VDDG только или всё в Auto ?


Все в Auto

vol2008 писал(а):
А идут они на 3800CL15 или лучше 4000@CL15 ?


Пробовал 4000CL15, мне tCL почему-то в 15 не поставить, оно на 16 остается всегда :?:

_________________
7700X / Arctic LF3 360 / ASUS Strix X670E-F / 32Gb XPG@8000CL34 / AORUS 9070XT / SilverStone DA1000R

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
RW
Потому что надо не gdm использовать, а 2Т

_________________
PJVol @OCN, Anandtech

  RW

Member
Предупреждение
Статус: Не в сети
Регистрация: 02.10.2005
Откуда: SPb
Фото: 14
vol2008 писал(а):
Потому что надо не gdm использовать, а 2Т


2Т тоже игнорится

#77

_________________
7700X / Arctic LF3 360 / ASUS Strix X670E-F / 32Gb XPG@8000CL34 / AORUS 9070XT / SilverStone DA1000R

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
RW писал(а):
2Т тоже игнорится

GDM disabled и ставь 2t, cl 15, cwl 14.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  RW

Member
Предупреждение
Статус: Не в сети
Регистрация: 02.10.2005
Откуда: SPb
Фото: 14
короче, посыпались ошибки и разбираться в этом лень. в данном случае это точно хуже cl16 )

_________________
7700X / Arctic LF3 360 / ASUS Strix X670E-F / 32Gb XPG@8000CL34 / AORUS 9070XT / SilverStone DA1000R

  haltol77

Member
Статус: Не в сети
Регистрация: 27.04.2020
Откуда: МСК
Фото: 1
RW писал(а):
Не знаю, о чем вы, может у GB пятьсот биосов разных быть, и даже эксклюзивные какие нибудь, iBIOS-ы, рад за них. Последняя бета для вашей платы f33a с agesa 1.2.0.0. Никаких i нет. Смотрите репорт zentimings версия smu, на будущее.
А так спасибо за совет, всегда рад, как говорится.


Ну сорян, если в лужу пернул.
Но вот и asrok 1.1.0.0D Agesa D кажись, доступна на сайте.

Вложение:
фыкщсл.JPG [ 107.7 КБ | Просмотров: 547 ]


У гига, тоже крайняя 1.1.0.0 D на которой с IF > 1900 проблем. Хотя до этого были G - так вот только на I IF > 1900 едит. А еще до этого была 1.1.0.0 i и на ней if 2000 не проблема даже dual. На сайте к сожалению доступны только крайние.

Вложение:
gigab.JPG [ 100.06 КБ | Просмотров: 547 ]


Да и этого просто собственный опыт.

Добавлено спустя 11 минут 27 секунд:
И еще вопрос.

Что же должно быть лучше для 4Х dual Rang ?

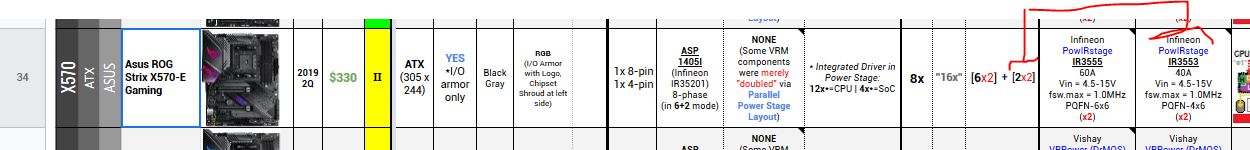

ASUS ROG Strix X570-E Gaming
Вложение:
x570e.JPG [ 50.02 КБ | Просмотров: 539 ]


Или

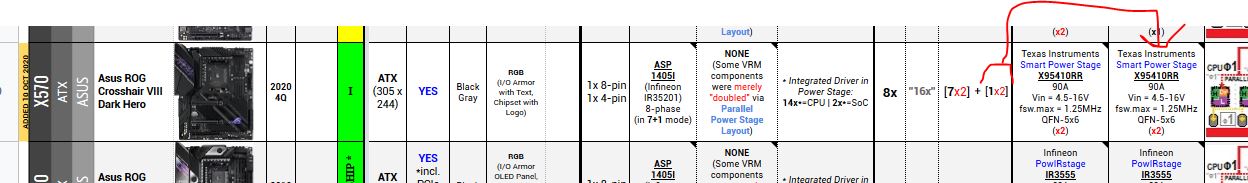

Asus ROG Crosshair VIII Dark Hero
Вложение:
dark570.JPG [ 59.55 КБ | Просмотров: 539 ]

_________________
[R9 5900x, GiG X570S AORUS MASTER AGESA ComboV2 1.2.0.3, F4-3200C14D-16GTZ*4 (3933@16), RX6900XT, ssd970 evo 1tb, hdd Toshiba 2 tb, 1000 w, СЖО]

  Reaper76

Junior
Статус: Не в сети
Регистрация: 28.02.2014
Фото: 3
Нужна помощь в разгоне памяти. Поставил тайминги из калькулятора, но если ставить vsoc=1.1v то система не грузится, оставил на авто. Также если отключить GDM то при загрузке виндовс синий экран.

R7 5800x, ASUS ROG CROSSHAIR VII HERO bios 4202, Corsair CMW16GX4M2C3200C14
Dram voltage 1.38
#77
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Reaper76 писал(а):
Нужна помощь в разгоне памяти. Поставил тайминги из калькулятора, но если ставить vsoc=1.1v то система не грузится, оставил на авто. Также если отключить GDM то при загрузке виндовс синий экран.

отключение gdm на высоких частотах не каждая память тянет

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Reaper76

Junior
Статус: Не в сети
Регистрация: 28.02.2014
Фото: 3
Remarc сейчас посмотрел обзор 6900Xt от i2hard, там у них память тоже с включенным gdm только тайминги ниже.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35622 • Страница 747 из 1782 • <  1 ... 744  745  746  747  748  749  750 ... 1782  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: anta777, BOBKOC, Snake365, ZloiDET и гости: 41

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
