Автор Сообщение
  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  ansqie

Member
Статус: Не в сети
Регистрация: 17.04.2019
ryson писал(а):
Есть мнение, что GDM = CR 2.5T. Соответственно советуют: GDM off + CR 1T, GDM off + CR 2T, GDM Enabled...

на профильном конфиге нет никакой разницы между GDM ON/OFF , а при GDM OFF 2T если верить аиде падают скорости чтения/записи/копирования на ~500мбит. И в Photoworx на 1гбит.
  Reaper76

Junior
Статус: Не в сети
Регистрация: 28.02.2014
Фото: 3
Remarc писал(а):
у меня например b-die e-die с выкл gdm норм работают,а на j-die пришлось включить


у меня тоже b-die и судя по обзору довольно не плохой кит памяти а gdm не тянет, думал может из-за мат. платы, но смена с taichi на crosshair не помогло.

Hro писал(а):
я для себя определяю по xmp, если cl нечётный значит может в 1t, а если чётный то не факт.

на моей как раз cl 14
  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
ansqie писал(а):
на профильном конфиге нет никакой разницы между GDM ON/OFF , а при GDM OFF 2T если верить аиде падают скорости чтения/записи/копирования на ~500мбит. И в Photoworx на 1гбит.

Естественно. А во многих реальных задачах всё ещё гораздо-гораздо контрастнее.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Cergik31 писал(а):
при таком раскладе на 90% вопросов на этом форуме можно ответить вашими словами(
просто я понимаю ,что что то настроено неправильно если результат отличается в худшую сторону в разы поэтому и попросил знающих людей подсказать.
Спасибо за помощь.

А вы не допускаете, что могут быть и другие причины? Например баги в CPU FW, или специфика алгоритма в бенче AIDA, а может и то и другое вместе? Потому я и спросил, есть ли какие примеры негативного влияния в реальной эксплуатации CPU, чтобы не писать вот это все. И побольше доверия, и поменьше необоснованной критики не помешают.

Не за что.

_________________
PJVol @OCN, Anandtech

  Manuru

Member
Статус: Не в сети
Регистрация: 22.01.2021
Немного ужал вторички на своём ките 2x16GB F4-3800C14D-32GTZN. Что скажете?
результаты
#77#77#77

_________________
5900x, msi unify x, f4-3800c14d-32gtzn, rtx3090, dark power pro 11 850W

  Cergik31

Member
Статус: Не в сети
Регистрация: 12.06.2012
vol2008 писал(а):
А вы не допускаете, что могут быть и другие причины? Например баги в CPU FW, или специфика алгоритма в бенче AIDA, а может и то и другое вместе? Потому я и спросил, есть ли какие примеры негативного влияния в реальной эксплуатации CPU, чтобы не писать вот это все. И побольше доверия, и поменьше необоснованной критики не помешают.


все оказалось проще,стоял PBO и он проц не бустил он работал в номинале,руками прописал 4700 и все пришло в норму 685 почти стал показатель и задержка уменьшилась до 54,2
  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Cergik31 писал(а):
все оказалось проще

Что проще то? Попробуйте вернуть PBO как было, только теперь ppt/tdc/edc limits поставьте в "motherboard", и посмотрите что покажет AIDA L3 bandwidth. Latency может уменьшиться в стат. разгоне(как на моем предыдущем 3600x), но не у всех, у меня наоборот, увеличивается, т.к. зависит от частоты cpu.
PBO проц не бустит а лишь устанавливает рамки, а бустит он всегда, кроме static OC. Precision Boost.

_________________
PJVol @OCN, Anandtech

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Manuru писал(а):
Немного ужал вторички на своём ките 2x16GB F4-3800C14D-32GTZN. Что скажете?

Отлично :ok:
VDDP уменьшить можно.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020

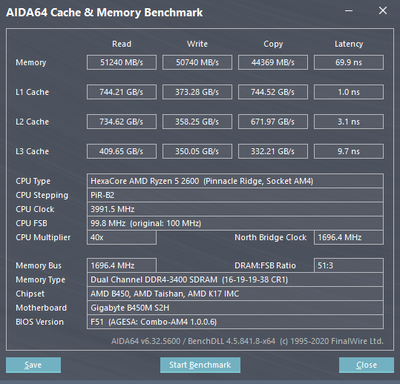

Смог сделать такие результаты, но задержка все равно не радует, раньше на таймингах 16-20-20-20-40-60 уже было 67 нс (если что, чипы Hynix MFR), это точно не в биосе, т.к. я его пробовал откатывать. Есть шанс, что это из за новой версии виндовс 10? У меня стоит последнее обновление.


Вложения:
cachemem.png [ 91.82 КБ | Просмотров: 750 ]
  ivanvatnikov

Member
Статус: Не в сети
Регистрация: 11.11.2014
Фото: 39
А что делать, если DRAM Calculator предлагает tRRDS 3, а плата не даёт выставить меньше 4? Вообще, почему так?

И почему DRAM Calculator не позволяет считать тайминги для частот выше 3866?

_________________
B650 ITX • 9700X • 32 Gb 6200c28 • RX 7900 GRE • NR200
B550 ITX • 5700G • 32 Gb 4000c16 • SKTC A09
A320 ITX • 5600G • 16 Gb 2666c16 • NAS/APU by makerunit

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
Завёл 3600 на 43,6 Ом. Стабильность вопрос отдельный, но я не думал что на таком procOdt поедет эта частота на zen+.

Добавлено спустя 2 минуты 39 секунд:
Только заметил что вся разница между safe и fast в кальке - 3 тайминга. В fast ниже tRFC, tWR, tRTP и рекомендуемое напряжение выше на 100 мВ. Ничоси.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  salavat666

Member
Статус: Не в сети
Регистрация: 25.10.2019
Earanak писал(а):
3733 + 1866 - Работает
3800 + 1900 - Не Работает. (чёрный экран, ниче не робит, даже если 10 раз попробовать включить, только ClearCMOS спасает).
3933 + 1966 - Работает.
4000 + 2000 - Работает с ошибками. (но на этом этапе я не знаю какие напруги ставят обычно).
У меня стоит SoC 1.1v, CCD+IOD 1.05V, VDDP 0.95V, оперативка 1.39V не уверен чего-сколько нужно для 4ггц.

на чем закончилось? подобрали тайминги на 4000? как вольтажи ставить на SOC ccd+IOD и тд.
Абсолютно такая же проблема asus b550 + 5600x

_________________
Ryzen 5600x// Asus Rog b550F// BLS2K8G4D32AESCK DDR4 —сломано // Palit 3080 Gamerock

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
ivanvatnikov писал(а):
А что делать, если DRAM Calculator предлагает tRRDS 3, а плата не даёт выставить меньше 4? Вообще, почему так?

И почему DRAM Calculator не позволяет считать тайминги для частот выше 3866?

В калькуляторе контакты 1usmus есть, черканите ему в твиттер, тут обсуждение разгона а не ПО.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Manuru

Member
Статус: Не в сети
Регистрация: 22.01.2021
The KMS писал(а):
Отлично :ok:
VDDP уменьшить можно.

Да, я заметил оно действительно у многих стоит чуть меньше. В чём положительное влияние уменьшенного VDDP?
А еще вчера всё-таки поймал ошибку после 45 минут в тестах, жаль не посмотрел температуру - возможно плашки слишком разогрелись.
Мб какие-нибудь тайминги следует поднять, с чего начать лучше?

_________________
5900x, msi unify x, f4-3800c14d-32gtzn, rtx3090, dark power pro 11 850W

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Dezlart писал(а):
Смог сделать такие результаты, но задержка все равно не радует, раньше на таймингах 16-20-20-20-40-60 уже было 67 нс (если что, чипы Hynix MFR), это точно не в биосе, т.к. я его пробовал откатывать. Есть шанс, что это из за новой версии виндовс 10? У меня стоит последнее обновление.

вторички надо смотреть и power down disable
Hro писал(а):
Завёл 3600 на 43,6 Ом. Стабильность вопрос отдельный, но я не думал что на таком procOdt поедет эта частота на zen+.

для zen это не предел
ivanvatnikov писал(а):
А что делать, если DRAM Calculator предлагает tRRDS 3, а плата не даёт выставить меньше 4? Вообще, почему так?
И почему DRAM Calculator не позволяет считать тайминги для частот выше 3866?

спроси у того кто написал ryzen dram calculator

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
Remarc писал(а):
вторички надо смотреть и power down disable

Вторички настроены, power down отключен
  _Solar_

Junior
Статус: Не в сети
Регистрация: 14.01.2021
Фото: 1

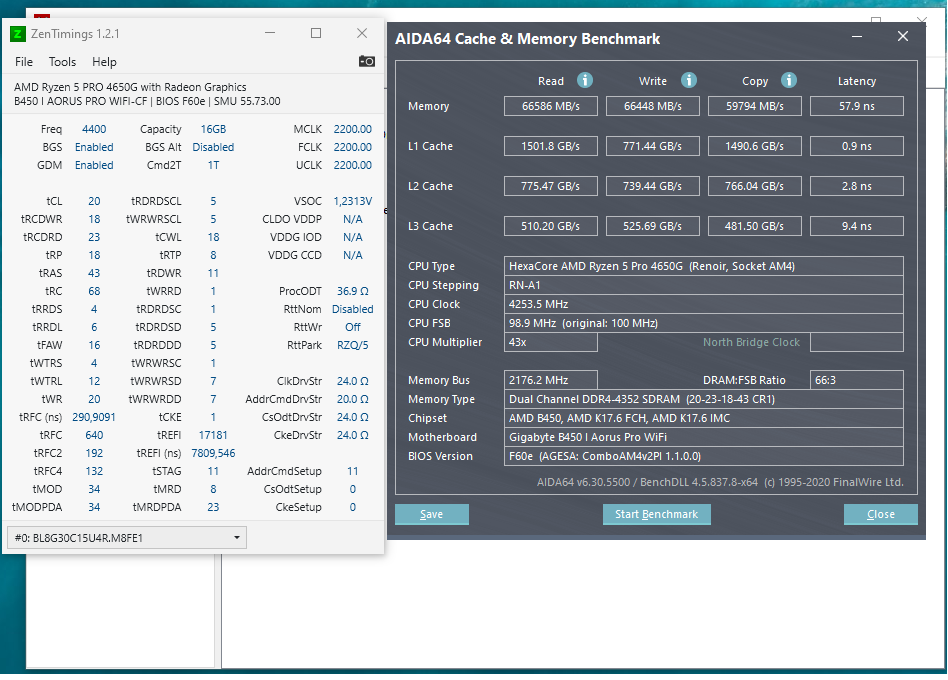

Добрый день. Задавал уже похожий вопрос. Цель - получить 4400. Тесты TM5 проходит, нормально работает, в играх перезагружается через 10-15 минут. Также смог запустить RAM на частоте 4533, подняв тайминги и тот же результат. Может быть проблема в блоке питания? На частоте 4333 с Soc voltage 1,235 работает отлично, температа CPU/IGPU не выше 65.


Вложения:
aida-4400.png [ 181.67 КБ | Просмотров: 547 ]
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Manuru писал(а):
Да, я заметил оно действительно у многих стоит чуть меньше. В чём положительное влияние уменьшенного VDDP?
А еще вчера всё-таки поймал ошибку после 45 минут в тестах, жаль не посмотрел температуру - возможно плашки слишком разогрелись.
Мб какие-нибудь тайминги следует поднять, с чего начать лучше?

Ну я бы первички ужал, если уж cl14 едет.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Cergik31

Member
Статус: Не в сети
Регистрация: 12.06.2012
vol2008 писал(а):
Что проще то? Попробуйте вернуть PBO как было, только теперь ppt/tdc/edc limits поставьте в "motherboard", и посмотрите что покажет AIDA L3 bandwidth. Latency может уменьшиться в стат. разгоне(как на моем предыдущем 3600x), но не у всех, у меня наоборот, увеличивается, т.к. зависит от частоты cpu.
PBO проц не бустит а лишь устанавливает рамки, а бустит он всегда, кроме static OC. Precision Boost.


из этого перечисленного у меня есть только PP limits там можно выбрать motherboard
выбрал и ничего не изменилось буст 4640 в тестах как и был когда PBO был выключен
в аиде результат кэша L3 уменьшился с 680 до 550
лучший результат для меня по тестам PBO выключен и руками зафиксить 4700 частоту
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Dezlart писал(а):
Вторички настроены, power down отключен

значит все нормально

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35622 • Страница 749 из 1782 • <  1 ... 746  747  748  749  750  751  752 ... 1782  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 15

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
