Так, коллеги. Как говорится, в общую копилку опыта вношу. На основе 3-х проциков Zen2 (один из которых мой профильный). А именно два 3600, и один 3700Х. И трех материнок (одна из которых моя профильная), а другие B450 TUFM pro и X470 MSI. Будет ли это работать также на 550-570 -х пока не знаю. Будет ли работать с Zen3? то же не знаю. Не пробовал пока.
Суть: "Разъединение" напряжений VDDG ССD и IOD. После некоторых опытов-экспериментов и соответствующих прогонов в тестах, установлено, что повышение IOD относительно CCD на некоторую небольшую величину (0,03-0,05 Вольт) дает конкретнейший профит.
Подробнее: На моём примере. Было IOD=CCD=1B (в мониторингах что-то типа 0.997, не суть). Сделал CCD=те же 1 В, а IOD поставил в =1,03В (в мониторингах 1.0278, не суть). При этом VSOC как был, так и оставил на уровне 1.0375-1.04. ну и на всякий уточняю, что VDDP вообще не менял (1В).
В чем профит: Вообще не изменяя никакие тайминги (не расслабляя первички, вторички и вообще ничего, и даже! не добавляя tRFC) получил безглючную работу памяти на один степ выше по частоте. А именно 3600 стали запросто в 3666. С соответствующим повышением результатов в AIDA Photoworxx примерно на 500 (с примерно 27030 на 27530) и в тестах памяти той же AIDA прибавочка по чтению, копированию около 1000, по записи около 600. и latency вместо типичного 68,6нс стала в среднем 68,1. Побочно ещё и скорость работы L3 естественно чуток поднялась.
Поэкспериментируйте. Ключевой момент: VDDG IOD чуть выше (на... ну условно 0.03-0.05 В) чем VDDG ССD. И всё равно ниже, чем vSOC! Поиграйтесь с конкретными значениями и разницей между этими тремя параметрами. Вполне возможно, что профит будет ещё больший.
Сразу говорю, ни в одном из моих трёх случаев упор в какой-то конкретный для каждого проца IF не изменился. Но может кому-то и свезёт.

Foma777, спасибо за инфу, попробуем!

А вот ещё новость. Залил свежий BIOS на AGESA 1.2.0.0 в мать Aorus X570 Master и смог добиться 2000+ по IF.
Хотя я и раньше знал, что проц может больше 2000 на примере другой материнской платы, но на этой упорно в 1900 утыкался с ошибкой "07".

Приветствую разгонители.

Обновил Bios на матери MSI B350 ProCarbon с 1.60 до 1.90 (Agesa 1.1.0.1)
Оперативка DDR4 Patriot Viper 16GB (2x8gb Single Rank) черный текстолит, искал инфо по чипам, но данные разнятся, где-то пишут что Samsung B-die, где-то что Hynix CJR/DJR.

На старом Bios брал частоты в 2018г:
- 3200 со скрипом, тайминги 18-18-18-36-75
- 3066 по старым записям тайминги 16-16-16-36-72, на них и сидел до поры до времени, возможно подкручивал, уже не помню

На новом Bios получилось взять частоты:
- 3466 при таймингах 18-20-20-38-81
- 3400 при таймингах 16-17-20-36-56
- 3333 при таймингах 16-18-20-34-56
- 3200 при таймингах 16-17-17-32-52

Остановился на частоте 3200 и при поиске оптимальных и стабильных таймингов столкнулся с наличием одиночных ошибок по тесту TM5 config 1usmus v3:


Выставлял значения для Hynix CJR/DJR согласно кальку:
tRP = 17 тест памяти выдает 2 ошибки,
tRP = 18 - 12 ошибок,
tRP = 19 - 1 ошибку.

Хочу стабилизировать и подкрутить чтобы остаться на значении 17.

Направьте, в какую сторону смотреть, где изменить и на сколько?
Или может забить на 3200 и попытаться стабилизировать на частоте 3333/3400?

Из-за отсутствия понимания какие стоят чипы опасаюсь давать большое напряжение на память ради большой частоты.
Далее планирую чуть разогнать проц, до 3.9 Ггц.

KricK_LP
тайминги удобнее смотреть ZenTimings.
Ошибки TM5@1usmus:

На что влияет версия PCB? Допустим у меня были KFA2 Hof 3600, старые бидоны еще с 2018 года, так они прекрасно заводились на 3800 CL16, а PCB версия на них, если не ошибся, А0. А есть бидаи на А2, и чем они могут быть лучше/хуже моих бидонов?

А где можно посмотреть список с описанием всех ошибок TM5 1usmus ? В шапке не нашел

Foma777, много нюансов именно в разделе, тонкой настройки памяти, кто бы это всё собрал в единое целое, про масштабируемость некоторых значений от напряжения, например tRCDRD, tRFC, тоже нигде не написано, ну и ещё много чего, что только в голове есть, опять же, как-то глобально на производительность в играх всё это не влияет практически, ну если не считать игрой AIDA или Photoworxx

Тут ещё и от производителя микросхем будет зависеть, ну и от ревизии.
Так что реально адский объём нужно перелопатить.

The KMS если я правильно понимаю, да и маэстро 1usmus про это писал, именно tRCDRD - такой параметр, который от напряжения не зависит, или практически не зависит. tRFC уже лично по моим наблюдениям (небольшая совсем статистика, но всё же), тоже мало зависит, но на некоторых типах (типа би-даев) всё-таки можно его уменьшить немного. Насчёт производительности в играх... Ну тут ты Америку не открыл и это нормальные люди давно все понимают. По большому счету все эти наши копошения и бои за лишнюю пару наносекунд и тысячу-другую Мб/c к 50-60 тысячам, в принципе в играх если и дадут какой-то 1-2 fps с 60-100, то это ещё заметить надо и с погрешностью не спутать В некоторых прикладных вещах типа рендеринга, кодировки видео, пакетных фотоизвращениях и тд толку может быть чуть больше, но тоже... не бомбезного. Скорее речь идёт о поиске вариантов наиболее стабильного поведения системы при разгоне или, с другой стороны, вопросах, что этому мешает. Да и простое технарское любопытство.
P.S. Собрать вообще всё до кучи со всеми нюансами для всех типов чипов, процев, матерей, годов-недель выпуска, биосов, драйверов, версий виндов-линухов, температур в помещении, биннингов, лизингов и и франчайзингов - мысл КМК утопическая. А общие советы и руководства, итак достаточно подробные уже есть.

За это тут многие готовы не один вечер потратить за настройкой и тестами
Что касается нюансов, tRCDRD масштабируется на микронах только, значения 18 на частоте 3800, можно взять, не буду брать во внимание всякие деревянные чипы. tRFC на b-die и микронах коррелируются с напругой у меня выходило минус 20 единиц максимум, плюс VDDG Iod плюс скажем 0.05v, может помочь с настройкой, ну вот эти три момента можно заносить в FAQ

Тут в теме много спецов, можно ещё много чего добавить.

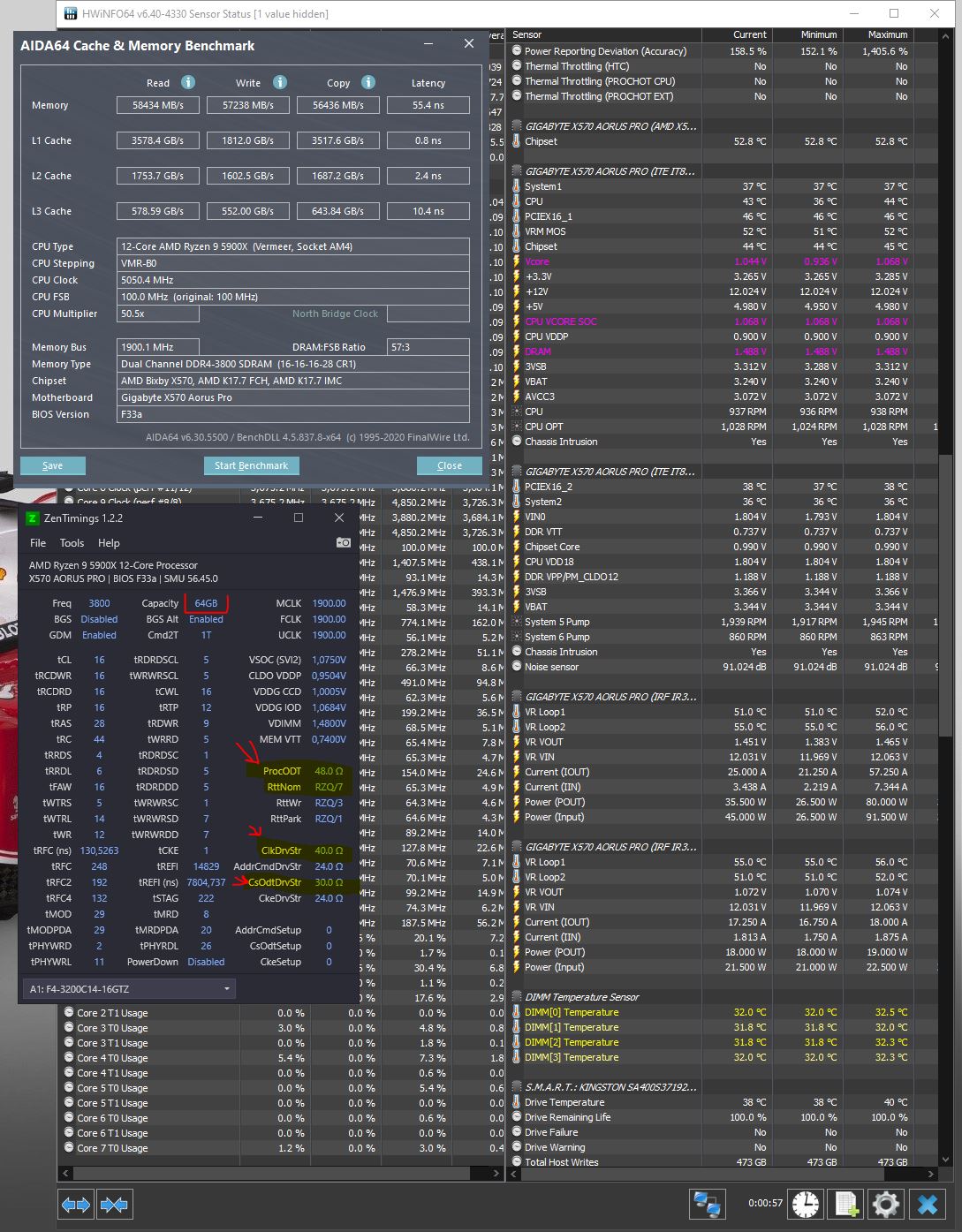

И снова вопрос по разгону 4хdual.

Каждый из комплектов по отдельности (в паре) может 4000.

4000 2xDual


Все четыре упираются в 3800

soc и vdim беру из 4000, все что желтым в 3800 оставляю. Но комп даже не стартует.
vdim 1,55 не помогает.

3800 4xDual


Так и должно быть? Что можно еще попробовать чтобы на 4xDual завестись на 4000? Это возможно? Слабый soc у доски?

сравни 4х2R vs 2х2R при прочих равных в сpuPhotoWorxx в том числе

Приобрёл себе Crucial Ballistix BL2K16G36C16U4WL Micron Rev.B. Вполне неплохо заработали почти из коробки на 4000.

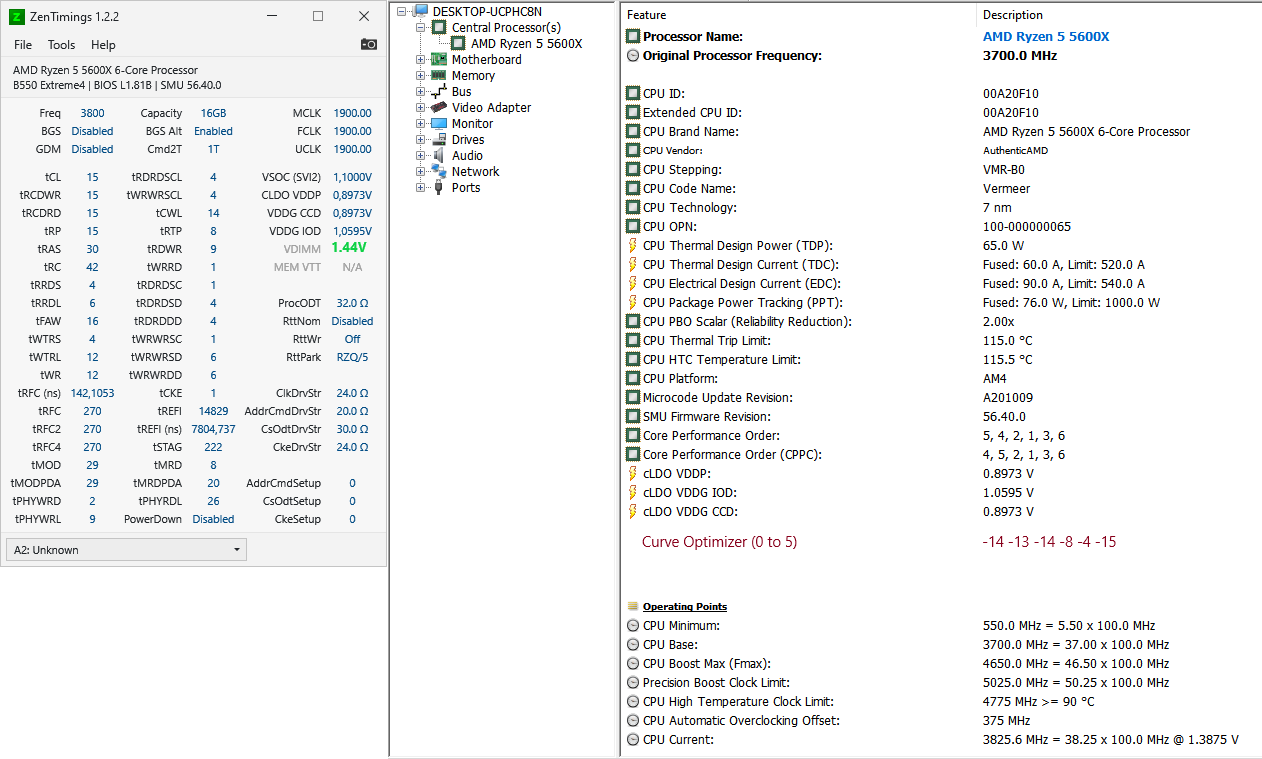

Что-то будет, а что-то нет. Дельта между Vsoc и VDDG IOD видимо актуальна еще, но важнее абс. значение IOD. Об остальном сложно сказать, т.к. SMU патчат быстре, чем успеваешь выявить какой нибудь паттерн.
Лично для себя (пока макс IF залочена на 1900), в ходе разных тестов определил такие значения (диапазоны):
VSOC 1.105-1.110 / LLC - strongest
VDDP = VDDG CCD = 0.9-0.92
VDDG IOD не меньше 1.05-1.06 (больше тоже не есть гут)

Сок у доски? Понятно...
Похоже это у тебя одноранги, так что кадбасы неверно выставил.

Поковырял Ballistix u4 3200@16 на бюджетной MSI B450 Mortar и 3600. Неплохая память, за исключением trfc.
#77

Добавлено спустя 2 минуты 51 секунду:
Никто, кстати, не в курсе относительно того, какое максимальное напряжение можно давать на e-die?
Кое-где видел 1.5, но в основном, пишут 1.45.

Ребята , подскажите !
Стоит Kingston HyperX FURY Black [HX437C19FB3K2/16] 16 ГБ . Так вот в биосе частота 2400MHz . Хотя покупал и характеристиках стоит 3733 МГц .
Суть в том , что в Биосе через XMP можно поменять частоты на 3600 и 3733 соответсвенно .
Меня интересуюет вот что - это норма , что такие частоты надо устанавливать самому через Биос и XMP , либо они должны по штату работать , скажем на 3733 ?

P.S. Поставил в Биосе XMPпрофиль на 3733 . Работает . Так и оставить и не парится ?

SOC VCC MosfeTs


Шутите, в ZenTimingz F4-3200C14D-16GTZ


А что не так Cad Bus? посоветуйте.
просто 2xDual 24-20-24-24 норм, а на 4xDual не стартует да же на 3800.

4xDual стартует 40-24-30-24

Да не способен контроллер памяти на такие чудеса.
2хДуал завелись на 4000 - радуйтесь!
4хДуал больше чем на 3733 вообще ни разу не видел.

smile-777
Значит если 4хДуал на 3800 работает, значит забить и радоваться жизни.
