max77 писал(а):
ты неустал железки менять

Привет :D
Надо с начало БП поменять а то 650 Вт. е потянет :D



Партнер


Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
kamar писал(а):
не нашёл параметр DRAM VDD (SWA)

в смысле?!
Вложение:
MSI_SnapShot_08.jpg [ 171.86 КБ | Просмотров: 1300 ]

DRAM voltage.
Советы по напряжениям не статичны, всего 2 мануала, не очень сложных.
Изучить - на полчаса-час времени с перерывами на чай.
Часть настроек по таймингам вообще фиксированная для любых частот.
Если пока все стабильно, то можно просто попробовать уйти на 7000, но dram voltage ставим 1.41. Dram vddq 1.35, остальное тоже без изменений.




Member
Статус: Не в сети
Регистрация: 12.06.2009
Откуда: Выхино
CHiCHo писал(а):
DRAM voltage.
Советы по напряжениям не статичны, всего 2 мануала, не очень сложных.
Изучить - на полчаса-час времени с перерывами на чай.
Часть настроек по таймингам вообще фиксированная для любых частот.
Если пока все стабильно, то можно просто попробовать уйти на 7000, но dram voltage ставим 1.41. Dram vddq 1.35, остальное тоже без изменений.

Спасибо. Сейчас попробовал тайминги 32-40-40-52 с напряжением которые вы дали, сразу посыпались ошибки. Сейчас попробую 7000

_________________
♠ MSI Z790 TOMAHAWK MAX ♦ i5-14600KF ♦ 32 GB DDR5 6800 ♦ SSD ADATA LEGEND 960M 2Tb + Samsung 970 EVO Plus 1Tb ♦ RTX 4070 ♦ Windows 11 ♦ 1STPLAYER NGDP 750W ♠




Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
kamar писал(а):
с напряжением которые вы дали

по скринам я вижу на памяти 1.35/1.35. С32 или 7000 такие не потянут. Надо 1.41/1.35 как минимум.




Junior
Статус: Не в сети
Регистрация: 28.03.2025
CHiCHo писал(а):
kamar писал(а):
с напряжением которые вы дали

по скринам я вижу на памяти 1.35/1.35. С32 или 7000 такие не потянут. Надо 1.41/1.35 как минимум.

Что нужно сделать, что бы мне тоже ответили?)




Member
Статус: Не в сети
Регистрация: 12.06.2009
Откуда: Выхино
CHiCHo писал(а):
по скринам я вижу на памяти 1.35/1.35. С32 или 7000 такие не потянут. Надо 1.41/1.35 как минимум.

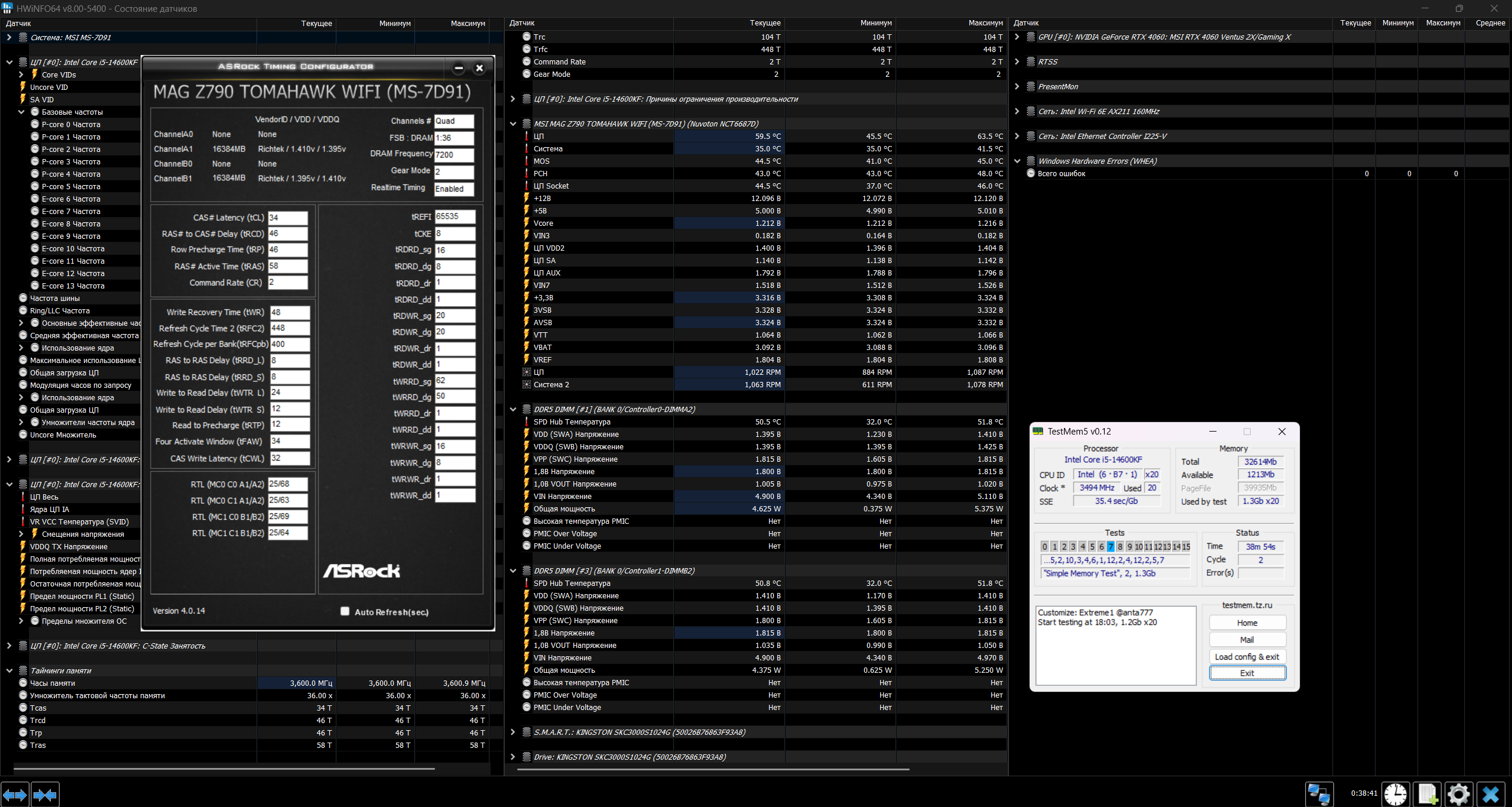

Вот сейчас попробовал 7000 с вашими таймингами. Прошёл два часа TestMem5 а вот OCCT выдал ошибку после 25 минут. Что исправить? Или 7000 уже не потянет?
#77

#77

_________________
♠ MSI Z790 TOMAHAWK MAX ♦ i5-14600KF ♦ 32 GB DDR5 6800 ♦ SSD ADATA LEGEND 960M 2Tb + Samsung 970 EVO Plus 1Tb ♦ RTX 4070 ♦ Windows 11 ♦ 1STPLAYER NGDP 750W ♠




Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
kamar
tx 1.29
dram voltage 1.425




Member
Статус: Не в сети
Регистрация: 12.06.2019
Откуда: Сочи
Фото: 0
kamar писал(а):
Вот сейчас попробовал 7000 с вашими таймингами. Прошёл два часа TestMem5 а вот OCCT выдал ошибку после 25 минут. Что исправить? Или 7000 уже не потянет?

Мне кажется (почти уверен) напряжения уж слишком великоваты даже для неудачного процессора. Зачем на 7000 sa 1,2в, тх 1,28в тоже может сыпать как при недостатке так и при избытке, vdd2 нормально. Я бы попробовал так: sa 1,1-1,14в, тх 1,22-1,26в, vdd2 1,3-1,34в, на память vdd 1,44-1,46в, vddq 1,36-1,4в
И выстави уже тайминги нормально (примерно так)
Вложение:
7000-32.jpg [ 145.02 КБ | Просмотров: 1124 ]

_________________
1. i5 13600K, Z790 AORUS ELITE X WIFI7, Liquid Freezer II-360, Colorful iGame RTX 3080 Advanced, PcCOOLER P5-YS1000-G1F




Member
Статус: Не в сети
Регистрация: 28.09.2004
Откуда: Магнитогорск
Фото: 78
Всем доброго здоровья!

Домучил (или она меня) 2х32Gb Patriot Viper Venom PVV564G640C32K 6400 32-40-40-84 1.4В.
На системе:
i7 12700K
ASUS MAXIMUS Z690 HERO
- на профиле 6400 32-40-40-84 1.4V комп не стартует;
- на 6200 40-40-40-76 1.35V и 6000 30-40-40-76 1.35V нет стабильности (пробовал вручную подбирать напряжения питания память до 1.38, напряжения питания MCV / SA подбирать в комплексе, увеличивал CL=32, память греется в тестах до 65 градусов (тесный корпус).

В итоге получил стабильность при 5600-30-40-40-76 1.35V, MCV=1.25, SA=1.05, tREFI=32767, температура памяти в тестах 58 градусов.
Окончательный тест:
- Y-Cruncher (тесты 16_17_18) – 6 часов;
- Prime95 large – 3 часа;
- Karhu – 12 часов (23000%);
- TM5 extreme@anta777

[2025/03/30 11:09:11]
Performance Preferences [ASUS Advanced OC Profile]
Ai Overclock Tuner [XMP II]
XMP [DDR5-6000 30-40-40-76-1.35V-1.35V]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
Intel(R) Adaptive Boost Technology [Auto]
ASUS MultiCore Enhancement [Enabled – Remove All limits (90°C)]
SVID Behavior [Auto]
BCLK Frequency : DRAM Frequency Ratio [Auto]
Memory Controller : DRAM Frequency Ratio [Auto]
DRAM Frequency [DDR5-5600MHz]
Performance Core Ratio [Auto]
Performance Core0 Specific Ratio Limit [Auto]
Performance Core0 specific Voltage [Auto]
Performance Core1 Specific Ratio Limit [Auto]
Performance Core1 specific Voltage [Auto]
*Performance Core2 Specific Ratio Limit [Auto]
Performance Core2 specific Voltage [Auto]
*Performance Core3 Specific Ratio Limit [Auto]
Performance Core3 specific Voltage [Auto]
Performance Core4 Specific Ratio Limit [Auto]
Performance Core4 specific Voltage [Auto]
Performance Core5 Specific Ratio Limit [Auto]
Performance Core5 specific Voltage [Auto]
Performance Core6 Specific Ratio Limit [Auto]
Performance Core6 specific Voltage [Auto]
Performance Core7 Specific Ratio Limit [Auto]
Performance Core7 specific Voltage [Auto]
Efficient Core Ratio [Auto]
Efficient Core Group0 Specific Ratio Limit [Auto]
Efficient Core Group0 specific Voltage [Auto]
AVX2 [Auto]
AVX512 [Auto]
AVX2 Ratio Offset to per-core Ratio Limit [Auto]
AVX512 Ratio Offset to per-core Ratio Limit [Auto]
AVX2 Voltage Guardband Scale Factor [Auto]
AVX512 Voltage Guardband Scale Factor [Auto]
Maximus Tweak [Auto]
DRAM CAS# Latency [30]
DRAM RAS# to CAS# Delay Read [40]
DRAM RAS# PRE Time [40]
DRAM RAS# ACT Time [76]
DRAM Command Rate [Auto]
DRAM RAS# to RAS# Delay L [Auto]
DRAM RAS# to RAS# Delay S [Auto]
DRAM REF Cycle Time 2 [480]
DRAM REF Cycle Time Same Bank [390]
DRAM Refresh Interval [32767]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [Auto]
DRAM FOUR ACT WIN Time [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM WRITE to READ Delay S [Auto]
DRAM CKE Minimum Pulse Width [Auto]
DRAM Write Latency [Auto]
Ctl0 dqvrefup [Auto]
Ctl0 dqvrefdn [Auto]
Ctl0 dqodtvrefup [Auto]
Ctl0 dqodtvrefdn [Auto]
Ctl1 cmdvrefup [Auto]
Ctl1 ctlvrefup [Auto]
Ctl1 clkvrefup [Auto]
Ctl1 ckecsvrefup [Auto]
Ctl2 cmdvrefdn [Auto]
Ctl2 ctlvrefdn [Auto]
Ctl2 clkvrefdn [Auto]
Read Equalization RxEq Start Sign [-]
Read Equalization RxEq Start [Auto]
Read Equalization RxEq Stop Sign [-]
Read Equalization RxEq Stop [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
Round Trip Latency Init Value MC0 CHA [Auto]
Round Trip Latency Max Value MC0 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHA [-]
Round Trip Latency Offset Value MC0 CHA [Auto]
Round Trip Latency Init Value MC0 CHB [Auto]
Round Trip Latency Max Value MC0 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHB [-]
Round Trip Latency Offset Value MC0 CHB [Auto]
Round Trip Latency Init Value MC1 CHA [Auto]
Round Trip Latency Max Value MC1 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHA [-]
Round Trip Latency Offset Value MC1 CHA [Auto]
Round Trip Latency Init Value MC1 CHB [Auto]
Round Trip Latency Max Value MC1 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHB [-]
Round Trip Latency Offset Value MC1 CHB [Auto]
Round Trip Latency MC0 CHA R0 [Auto]
Round Trip Latency MC0 CHA R1 [Auto]
Round Trip Latency MC0 CHA R2 [Auto]
Round Trip Latency MC0 CHA R3 [Auto]
Round Trip Latency MC0 CHA R4 [Auto]
Round Trip Latency MC0 CHA R5 [Auto]
Round Trip Latency MC0 CHA R6 [Auto]
Round Trip Latency MC0 CHA R7 [Auto]
Round Trip Latency MC0 CHB R0 [Auto]
Round Trip Latency MC0 CHB R1 [Auto]
Round Trip Latency MC0 CHB R2 [Auto]
Round Trip Latency MC0 CHB R3 [Auto]
Round Trip Latency MC0 CHB R4 [Auto]
Round Trip Latency MC0 CHB R5 [Auto]
Round Trip Latency MC0 CHB R6 [Auto]
Round Trip Latency MC0 CHB R7 [Auto]
Round Trip Latency MC1 CHA R0 [Auto]
Round Trip Latency MC1 CHA R1 [Auto]
Round Trip Latency MC1 CHA R2 [Auto]
Round Trip Latency MC1 CHA R3 [Auto]
Round Trip Latency MC1 CHA R4 [Auto]
Round Trip Latency MC1 CHA R5 [Auto]
Round Trip Latency MC1 CHA R6 [Auto]
Round Trip Latency MC1 CHA R7 [Auto]
Round Trip Latency MC1 CHB R0 [Auto]
Round Trip Latency MC1 CHB R1 [Auto]
Round Trip Latency MC1 CHB R2 [Auto]
Round Trip Latency MC1 CHB R3 [Auto]
Round Trip Latency MC1 CHB R4 [Auto]
Round Trip Latency MC1 CHB R5 [Auto]
Round Trip Latency MC1 CHB R6 [Auto]
Round Trip Latency MC1 CHB R7 [Auto]
Early Command Training [Auto]
SenseAmp Offset Training [Auto]
Early ReadMPR Timing Centering 2D [Auto]
Read MPR Training [Auto]
Receive Enable Training [Auto]
Jedec Write Leveling [Auto]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Auto]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Read Timing Centering with JR [Auto]
Dimm ODT Training* [Auto]
Max RTT_WR [ODT Off]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Comp Optimization Training [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Early Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Enabled]
Turn Around Timing Training [Disabled]
CMD CTL CLK Slew Rate [Auto]
CMD/CTL DS & E 2D [Auto]
Read Voltage Centering 1D [Auto]
TxDqTCO Comp Training* [Auto]
ClkTCO Comp Training* [Auto]
TxDqsTCO Comp Training* [Auto]
VccDLL Bypass Training [Auto]
CMD/CTL Drive Strength Up/Dn 2D [Auto]
DIMM CA ODT Training [Auto]
PanicVttDnLp Training* [Auto]
Read Vref Decap Training* [Auto]
Vddq Training [Auto]
Duty Cycle Correction Training [Auto]
Periodic DCC [Auto]
Rank Margin Tool Per Bit [Auto]
DIMM DFE Training [Auto]
EARLY DIMM DFE Training [Auto]
Tx Dqs Dcc Training [Auto]
DRAM DCA Training [Auto]
Write Driver Strength Training [Auto]
Rank Margin Tool [Auto]
Memory Test [Auto]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Auto]
Write Drive Strength Up/Dn independently [Auto]
LPDDR DqDqs Re-Training [Auto]
Margin Check Limit [Disabled]
tRDRD_sg_Training [Auto]
tRDRD_sg_Runtime [Auto]
tRDRD_dg_Training [Auto]
tRDRD_dg_Runtime [Auto]
tRDWR_sg [Auto]
tRDWR_dg [Auto]
tWRWR_sg [Auto]
tWRWR_dg [Auto]
tWRRD_sg [Auto]
tWRRD_dg [Auto]
tRDRD_dr [Auto]
tRDRD_dd [Auto]
tRDWR_dr [Auto]
tRDWR_dd [Auto]
tWRWR_dr [Auto]
tWRWR_dd [Auto]
tWRRD_dr [Auto]
tWRRD_dd [Auto]
tRPRE [Auto]
tWPRE [Auto]
tWPOST [Auto]
tWRPRE [Auto]
tPRPDEN [Auto]
tRDPDEN [Auto]
tWRPDEN [Auto]
tCPDED [Auto]
tREFIX9 [Auto]
Ref Interval [Auto]
tXPDLL [Auto]
tXP [Auto]
tPPD [Auto]
tCCD_L_tDLLK [Auto]
tZQCAL [Auto]
tZQCS [Auto]
OREF_RI [Auto]
Refresh Watermarks [High]
Refresh Hp Wm [Auto]
Refresh Panic Wm [Auto]
Refresh Abr Release [Auto]
tXSDLL [Auto]
tZQOPER [Auto]
tMOD [Auto]
CounttREFIWhileRefEn [Auto]
HPRefOnMRS [Auto]
SRX Ref Debits [Auto]
RAISE BLK WAIT [Auto]
Ref Stagger En [Auto]
Ref Stagger Mode [Auto]
Disable Stolen Refresh [Auto]
En Ref Type Display [Auto]
Trefipulse Stagger Disable [Auto]
tRPab ext [Auto]
derating ext [Auto]
Allow 2cyc B2B LPDDR [Auto]
tCSH [Auto]
tCSL [Auto]
powerdown Enable [Auto]
idle length [Auto]
raise cke after exit latency [Auto]
powerdown latency [Auto]
powerdown length [Auto]
selfrefresh latency [Auto]
selfrefresh length [Auto]
ckevalid length [Auto]
ckevalid enable [Auto]
idle enable [Auto]
selfrefresh enable [Auto]
Address mirror [Auto]
no gear4 param divide [Auto]
x8 device [Auto]
no gear2 param divide [Auto]
ddr 1dpc split ranks on subch [Auto]
write0 enable [Auto]
MultiCycCmd [Auto]
WCKDiffLowInIdle [Auto]
PBR Disable [Auto]
PBR OOO Dis [Auto]
PBR Disable on hot [Auto]
PBR Exit on Idle Cnt [Auto]
tXSR [Auto]
Dec tCWL [Auto]
Add tCWL [Auto]
Add 1Qclk delay [Auto]
MRC Fast Boot [Enabled]
MCH Full Check [Auto]
Mem Over Clock Fail Count [Auto]
Training Profile [Auto]
RxDfe [Auto]
Mrc Training Loop Count [Auto]
DRAM CLK Period [Auto]
Dll_bwsel [Auto]
Controller 0, Channel 0 Control [Enabled]
Controller 0, Channel 1 Control [Enabled]
Controller 1, Channel 0 Control [Enabled]
Controller 1, Channel 1 Control [Enabled]
MC_Vref0 [Auto]
MC_Vref1 [Auto]
MC_Vref2 [Auto]
Fine Granularity Refresh mode [Auto]
SDRAM Density Per Die [Auto]
SDRAM Banks Per Bank Group [Auto]
SDRAM Bank Groups [Auto]
Dynamic Memory Boost [Disabled]
Realtime Memory Frequency [Disabled]
SA GV [Disabled]
Voltage Monitor [Die Sense]
VRM Initialization Check [Disabled]
CPU Input Voltage Load-line Calibration [Auto]
CPU Load-line Calibration [Auto]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [140%]
CPU Current Reporting [Auto]
Core Voltage Suspension [Auto]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Disabled]
CPU Power Duty Control [Auto]
CPU Power Phase Control [Auto]
CPU Power Thermal Control [125]
CPU Core/Cache Boot Voltage [Auto]
CPU Input Boot Voltage [Auto]
PLL Termination Boot Voltage [Auto]
CPU Standby Boot Voltage [Auto]
Memory Controller Boot Voltage [Auto]
CPU Core Auto Voltage Cap [Auto]
CPU Input Auto Voltage Cap [Auto]
Memory Controller Auto Voltage Cap [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
IVR Transmitter VDDQ ICCMAX [Auto]
Unlimited ICCMAX [Auto]
CPU Core/Cache Current Limit Max. [Auto]
Long Duration Package Power Limit [Auto]
Package Power Time Window [Auto]
Short Duration Package Power Limit [Auto]
Dual Tau Boost [Disabled]
IA AC Load Line [Auto]
IA DC Load Line [Auto]
IA CEP [Disabled]
SA CEP [Disabled]
IA SoC Iccmax Reactive Protector [Auto]
Inverse Temperature Dependency Throttle [Auto]
IA VR Voltage Limit [Auto]
CPU SVID Support [Auto]
IA TDC Current Limit [Auto]
TVB Voltage Optimizations [Enabled]
Enhanced TVB [Enabled]
Overclocking TVB [Auto]
Overclocking TVB Global Temperature Offset Sign [+]
Overclocking TVB Global Temperature Offset Value [Auto]
Offset Mode Sign 1 [+]
V/F Point 1 Offset [Auto]
Offset Mode Sign 2 [+]
V/F Point 2 Offset [Auto]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [Auto]
Offset Mode Sign 4 [+]
V/F Point 4 Offset [Auto]
Offset Mode Sign 5 [+]
V/F Point 5 Offset [Auto]
Offset Mode Sign 6 [+]
V/F Point 6 Offset [Auto]
Offset Mode Sign 7 [+]
V/F Point 7 Offset [Auto]
Offset Mode Sign 8 [+]
V/F Point 8 Offset [Auto]
Offset Mode Sign 9 [+]
V/F Point 9 Offset [Auto]
Offset Mode Sign 10 [+]
V/F Point 10 Offset [Auto]
Offset Mode Sign 11 [+]
V/F Point 11 Offset [Auto]
Initial BCLK Frequency [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
Initial PCIE Frequency [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Slew Rate [Auto]
PCIE/DMI Spread Spectrum [Auto]
Cold Boot PCIE Frequency [Auto]
Realtime Memory Timing [Enabled]
SPD Write Disable [TRUE]
PVD Ratio Threshold [Auto]
SA PLL Frequency Override [Auto]
BCLK TSC HW Fixup [Enabled]
Core Ratio Extension Mode [Disabled]
FLL OC mode [Auto]
UnderVolt Protection [Disabled]
Xtreme Tweaking [Disabled]
Core PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
Efficient-core PLL Voltage [Auto]
CPU 1.8V Small Rail [Auto]
PLL Termination Voltage [Auto]
CPU Standby Voltage [Auto]
PCH 1.05V Voltage [0.95000]
PCH 0.82V Voltage [0.75000]
CPU Input Voltage Reset Voltage [Auto]
Eventual CPU Input Voltage [Auto]
Eventual Memory Controller Voltage [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Auto]
Min. CPU Cache Ratio [Auto]
Max. CPU Cache Ratio [Auto]
BCLK Aware Adaptive Voltage [Auto]
Actual VRM Core Voltage [Auto]
Global Core SVID Voltage [Auto]
Cache SVID Voltage [Auto]
CPU L2 Voltage [Auto]
CPU System Agent Voltage [Manual Mode]
- CPU System Agent Voltage Override [1.05000]
CPU Input Voltage [Auto]
High DRAM Voltage Mode [Auto]
DRAM VDD Voltage [1.35000]
DRAM VDDQ Voltage [1.35000]
IVR Transmitter VDDQ Voltage [Auto]
Memory Controller Voltage [1.25000]
MC Voltage Calculation Voltage Base [Auto]
VDD Calculation Voltage Base [Auto]
PMIC Voltages [Sync All PMICs]
SPD HUB VLDO (1.8V) [Auto]
SPD HUB VDDIO (1.0V) [Auto]
DRAM VDD Voltage [1.35000]
DRAM VDDQ Voltage [1.35000]
DRAM VPP Voltage [1.80000]
DRAM VDD Switching Frequency [Auto]
DRAM VDDQ Switching Frequency [Auto]
DRAM VPP Switching Frequency [Auto]
DRAM Current Capability [Auto]
PCI Express Native Power Management [Enabled]
Native ASPM [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Auto]
L1 Substates [Disabled]
DMI ASPM [Disabled]
DMI Gen3 ASPM [Disabled]
PEG - ASPM [Disabled]
PCI Express Clock Gating [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Enabled]
Per P-Core Control [Disabled]
Per E-Core Control [Disabled]
Active Performance Cores [All]
Active Efficient Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
Hyper-Threading of Core 6 [Enabled]
Hyper-Threading of Core 7 [Enabled]
Total Memory Encryption [Disabled]
Legacy Game Compatibility Mode [Disabled]
Boot performance mode [Auto]
Intel(R) SpeedStep(tm) [Enabled]
Intel(R) Speed Shift Technology [Enabled]
Intel(R) Turbo Boost Max Technology 3.0 [Enabled]
Turbo Mode [Enabled]
Acoustic Noise Mitigation [Disabled]
Enhanced C-states [Enabled]
CPU C-states [Auto]
Thermal Monitor [Enabled]
VT-d [Enabled]
Control Iommu Pre-boot Behavior [Enable IOMMU during boot]
Memory Remap [Enabled]
Primary Display [Auto]
iGPU Multi-Monitor [Disabled]
Enable VMD controller [Enabled]
Map PCIE Storage under VMD [Disabled]
Map SATA Controller under VMD [Disabled]
M.2_1 Link Speed [Auto]
PCIEX16_1 Link Speed [Auto]
PCIEX16_2 Link Speed [Auto]
M.2_2 Link Speed [Auto]
M.2_3 Link Speed [Auto]
PCIEX16(G4) Link Speed [Auto]
SATA Controller(s) [Enabled]
Aggressive LPM Support [Disabled]
SMART Self Test [Enabled]
M.2_3 [Enabled]
M.2_3 Hot Plug [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
PTT [Enable]
Intel(R) Dynamic Tuning Technology [Enabled]
PCIE Tunneling over USB4 [Enabled]
Discrete Thunderbolt(TM) Support [Enabled]
Wake From Thunderbolt(TM) Devices [Enabled]
DTBT Go2Sx Command [Enabled]
Windows 10 Thunderbolt support [Enable + RTD3]
DTBT Controller 0 [Enabled]
TBT Host Router [Two port]
Extra Bus Reserved [106]
Reserved Memory [737]
Memory Alignment [26]
Reserved PMemory [1184]
PMemory Alignment [28]
Reserved I/O [0]
Security Device Support [Enable]
SHA256 PCR Bank [Enabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
Physical Presence Spec Version [1.3]
Disable Block Sid [Disabled]
Re-Size BAR Support [Enabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
U32G2_1 [Enabled]
U32G2_2 [Enabled]
U32G2_C3 [Enabled]
LAN_USB_6 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
U32G2X2_9 [Enabled]
USB_11 [Enabled]
Network Stack [Disabled]
Device [Samsung SSD 860 PRO 512GB]
Restore AC Power Loss [Power Off]
Max Power Saving [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
PCIE Gen5 Redriver Driving [Disabled]
USB Audio [Enabled]
Intel LAN [Enabled]
USB power delivery in Soft Off state (S5) [Disabled]
Wi-Fi Controller [Disabled]
Bluetooth Controller [Disabled]
When system is in working state [Aura Off]
Q-Code LED Function [POST Code Only]
M.2_3 Configuration [PCIE]
PCIEX16(G4) Configuration [PCIEX4 Add-on Card]
GNA Device [Disabled]
ASMedia Storage Controller [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Ignore]
Water In T Sensor Temperature [Ignore]
Water Out T Sensor Temperature [Ignore]
DIMM A1 Temperature [Ignore]
DIMM A2 Temperature [Monitor]
DIMM B1 Temperature [Ignore]
DIMM B2 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Ignore]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
Chassis Fan 4 Speed [Ignore]
Water Pump+ Speed [Ignore]
AIO Pump Speed [Ignore]
Flow Rate [Ignore]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Memory Controller Voltage [Monitor]
CPU Core Current [Monitor]
AI Cooling [Disabled]
HYDRANODE Fan Association [Disabled]
CPU Fan Q-Fan Control [PWM Mode]
CPU Fan Profile [Standard]
CPU Fan Step Up [Level 1]
CPU Fan Step Down [Level 1]
CPU Fan Speed Low Limit [200 RPM]
Chassis Fan 1 Q-Fan Control [PWM Mode]
Chassis Fan 1 Profile [Standard]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [Level 1]
Chassis Fan 1 Step Down [Level 1]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 2 Q-Fan Control [PWM Mode]
Chassis Fan 2 Profile [Standard]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [Level 1]
Chassis Fan 2 Step Down [Level 1]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Profile [Standard]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [Level 1]
Chassis Fan 3 Step Down [Level 1]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 4 Q-Fan Control [Auto Detect]
Chassis Fan 4 Profile [Standard]
Chassis Fan 4 Q-Fan Source [CPU]
Chassis Fan 4 Step Up [Level 0]
Chassis Fan 4 Step Down [Level 0]
Chassis Fan 4 Speed Low Limit [200 RPM]
Water Pump+ Q-Fan Control [Auto Detect]
Water Pump+ Profile [Full Speed]
AIO Pump Q-Fan Control [Auto Detect]
AIO Pump Profile [Full Speed]
CPU Temperature LED Switch [Enabled]
Launch CSM [Disabled]
OS Type [Other OS]
Secure Boot Mode [Custom]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Disabled]
POST Report [3 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Keep Current]
Interrupt 19 Capture [Disabled]
AMI Native NVMe Driver Support [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
BIOS Image Rollback Support [Enabled]
Publish HII Resources [Disabled]
Flexkey [Reset]
Setup Animator [Disabled]
Load from Profile [1]
Profile Name [1]
Save to Profile [1]
DIMM Slot Number [DIMM_A2]
Download & Install ARMOURY CRATE app [Disabled]
Download & Install MyASUS service & app [Disabled]




Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
m1ko пост повторить, искать просто нет времени...




Member
Статус: Не в сети
Регистрация: 12.06.2009
Откуда: Выхино
CHiCHo писал(а):
tx 1.29
dram voltage 1.425

Спасибо, это на вечерние тесты.
Сейчас делюсь такой инфой. На 6800, с вашими напряжениями и вашими таймингами 32-40-40-52, вчера прошёл час OCCT и всю ночь (почти 7 часов) в TestMem5

Добавлено спустя 7 минут 23 секунды:
diadiavaniar писал(а):
Мне кажется (почти уверен) напряжения уж слишком великоваты даже для неудачного процессора. Зачем на 7000 sa 1,2в, тх 1,28в тоже может сыпать как при недостатке так и при избытке, vdd2 нормально. Я бы попробовал так: sa 1,1-1,14в, тх 1,22-1,26в, vdd2 1,3-1,34в, на память vdd 1,44-1,46в, vddq 1,36-1,4в
И выстави уже тайминги нормально (примерно так)

Спасибо за информацию. Сейчас вроде стабильность словил с не плохими таймингами по информации от CHiCHo. Скажите что сейчас в таймингах надо исправить
#77

_________________
♠ MSI Z790 TOMAHAWK MAX ♦ i5-14600KF ♦ 32 GB DDR5 6800 ♦ SSD ADATA LEGEND 960M 2Tb + Samsung 970 EVO Plus 1Tb ♦ RTX 4070 ♦ Windows 11 ♦ 1STPLAYER NGDP 750W ♠




Member
Статус: Не в сети
Регистрация: 19.12.2019
Фото: 3
kamar писал(а):
CHiCHo писал(а):
tx 1.29
dram voltage 1.425

Спасибо, это на вечерние тесты.
Сейчас делюсь такой инфой. На 6800, с вашими напряжениями и вашими таймингами 32-40-40-52, вчера прошёл час OCCT и всю ночь (почти 7 часов) в TestMem5

А не хочешь поднять тайминги до 34-44(46) и пробовать 7-7,2 т., должно взять, только нужно играться с напряжением, никто не начинает поиск макс. частот с мин. таймингов.




Member
Статус: Не в сети
Регистрация: 29.09.2014
Откуда: Минск
kamar Попробуй выставить все вольтажи (sa voltage 1,15в, vddq tx 1,4в, vdd2 1,4в.) как у меня на скрине + тайминги и покрутить тм5 и кранчер и тд по списку.
Для 6800 мгц, я выставлял тайминги 32-40-40-52, sa voltage 1,1в, vddq tx 1,3в, vdd2 1,4в.
Вложение:
image_2025-03-30_18-42-17.png [ 756.14 КБ | Просмотров: 1063 ]


Последний раз редактировалось mTwick 31.03.2025 10:23, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 12.06.2009
Откуда: Выхино
Nikolayovich писал(а):
А не хочешь поднять тайминги до 34-44(46) и пробовать 7-7,2 т., должно взять, только нужно играться с напряжением, никто не начинает поиск макс. частот с мин. таймингов.

Да, я же написал, буду после работы тестить. Хотя если честно после 11 дней мучений с вылетами, синими экранами и прочим, в данный момент комп работает более чем хорошо. А то я уже совсем отчаялся...

Добавлено спустя 1 минуту 57 секунд:
mTwick писал(а):
Попробуй выставить все вольтажи как у меня на скрине + тайминги и покрутить тм5 и кранчер и тд по списку.

Хорошо. Спасибо.
P.S. можете поделиться ссылка на кранчер, а то я ща по незнанки накачаю гадостей.

_________________
♠ MSI Z790 TOMAHAWK MAX ♦ i5-14600KF ♦ 32 GB DDR5 6800 ♦ SSD ADATA LEGEND 960M 2Tb + Samsung 970 EVO Plus 1Tb ♦ RTX 4070 ♦ Windows 11 ♦ 1STPLAYER NGDP 750W ♠




Member
Статус: Не в сети
Регистрация: 28.09.2004
Откуда: Магнитогорск
Фото: 78
kamar
y-cruncher - http://www.numberworld.org/y-cruncher/y ... .9545b.zip

Prime95 - https://download.mersenne.ca/gimps/v30/ ... .win64.zip

Пресет extreme@anta777 для TM5 - bit.ly/2MUvl6n

Karhu в личке




Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
diadiavaniar писал(а):
Я бы попробовал так: sa 1,1-1,14в, тх 1,22-1,26в, vdd2 1,3-1,34в, на память vdd 1,44-1,46в, vddq 1,36-1,4в

чет в тх 1.22-1.26 не оч верю) Нужен прям хороший проц для этого. 1.2 СА дан как беспроигрышный вариант, чтобы хотя бы его отсечь. 1.2 не могут только процы с СА багом, остальные стабильны на 1.2 вплоть до 8000.
А вот 1.46 на памяти для всего 7000 высоки...




Member
Статус: Не в сети
Регистрация: 12.06.2019
Откуда: Сочи
Фото: 0
CHiCHo писал(а):
чет в тх 1.22-1.26 не оч верю)

Значит я всегда видел только хорошие процы... Все равно это напряжение капризное, нужно время потратить на него
CHiCHo писал(а):
Нужен прям хороший проц для этого. 1.2 СА дан как беспроигрышный вариант

Нон К процы 6400 берут часто, а особо удачные 6800, я думаю 1,1 вполне достаточно для 7000, ну ок 1,12-1,14
CHiCHo писал(а):
А вот 1.46 на памяти для всего 7000 высоки..

Са с запасом а на память? Да и я по своим трем комплектам прикидываю, на 7000 32-40 как раз 1,42-1,46 надо было

_________________
1. i5 13600K, Z790 AORUS ELITE X WIFI7, Liquid Freezer II-360, Colorful iGame RTX 3080 Advanced, PcCOOLER P5-YS1000-G1F




Junior
Статус: Не в сети
Регистрация: 05.07.2023
Ребята, посдажите плз. Лоу бин памяти повлиет только на Dram voltage и Dram vddq. Или лоу бин так же внесет попросит больше напряжения TX и IMC?




Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
Craydan
а кто знает точно?
Если считать, что для лоубина чем лучше сигнал, тем лучше, то и тх, и вдд2 влияют тоже.
Но велик ли выигрыш - точно не сказать.




Member
Статус: Не в сети
Регистрация: 12.06.2009
Откуда: Выхино
diadiavaniar CHiCHo Добрался до дома. И с вашими вольтажами и с вашими выдаёт ошибки на 7000(

_________________
♠ MSI Z790 TOMAHAWK MAX ♦ i5-14600KF ♦ 32 GB DDR5 6800 ♦ SSD ADATA LEGEND 960M 2Tb + Samsung 970 EVO Plus 1Tb ♦ RTX 4070 ♦ Windows 11 ♦ 1STPLAYER NGDP 750W ♠


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 18604 • Страница 774 из 931<  1 ... 771  772  773  774  775  776  777 ... 931  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 19


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
