  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

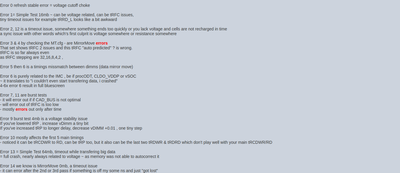

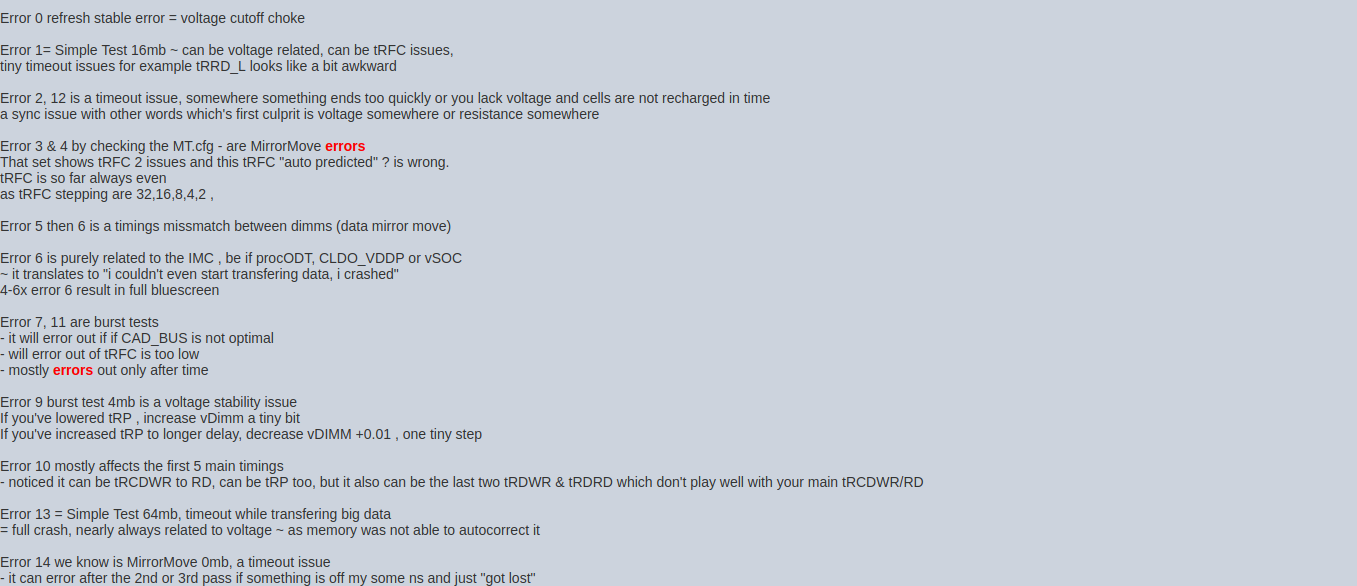

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Foma777
А что, тут никто не пользовался этим? Вот еще тогда
Вложение:
1613639061450.png [ 116.23 КБ | Просмотров: 669 ]

_________________
PJVol @OCN, Anandtech

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
vol2008 ну это от туда же. И да, лично я то, что выше на несколько постов не видел ещё. А что, неужели эта инфа давно доступна? Или только с неделю примерно?

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Foma777 писал(а):
А что, неужели эта инфа давно доступна? Или только с неделю примерно?

Ну для тех кто на OCN часто бывает, да, давненько :-) . Чувак chitos123 - сделал свой калькулятор, и там много инфы полезной, в т.ч. коды ошибок из конфига 1usmus. (ошибки Veii вроде постил)
Таблица: https://docs.google.com/spreadsheets/d/ ... dSAoJmuzJE
"Howto" : https://www.overclock.net/threads/ryzen ... t-28595652

_________________
PJVol @OCN, Anandtech

  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
vol2008 калькулятор у chitos123 какой-то, хм... ну короче не буду сейчас про это. Не о нем речь. А именно о кодах ошибок (от Veii) Полезная штука. Раньше не видел.

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Ashley33

Junior
Статус: Не в сети
Регистрация: 04.11.2017
Доброе утро коллеги, не бейте больно - пробую впервые. Гайды прочел, софт скачал. Поглядел планку (из подписи) тайфуном - micron B-Die, калькулятор поглядел, но решил пока самый минимум попробовать, без изменения напряжения. В БИОСе изменил частоту на 2 шага - было авто (2666), я поставил 2800. Сохранил. Запускается, но! в винде показывает стандартные 2666 (1333). Мне нужно понять - что же я сделал не так, что бы понять принцип более глубокой настройки разгона - что я не выставил или не нажал.
PS биос настройки сохранены - перепроверял - в нем стоит ручное 2800.
PPS не может причиной быть тот факт, что стоит проц 1600? Якобы контроллер памяти у него ограничивает частоты планок выше на 2666 - может такое быть?

Добавлено спустя 1 час 53 минуты 28 секунд:
Дополню - мне вот что еще не понятно - если например я ограничен процессором в 2666, то я же могу не увеличивая частоты уменьшить тайминги (они у меня конские). Хотел прикрепить скрины - но не понимаю, как это сделать, потому пишу текстом (скрины все же есть, если пойму как - дополню) - у меня сейчас планка (из подписи 2666) работает на 20.19.19.43 и пишет мол поддерживаемое напряжение 1.20 - инфа из тайфуна. Но ДРАМ калькулятор при заполнении моими данными выдает, что тайминги должны быть 16.17.17.36, а напряжение мин. 1.34, рекоменд. 1.35, макс. 1.37. Расшифруйте пожалуйста - это выходит я могу не поднимая частоты выставить руками в БИОСе эти тайминги? А что с напряжением? Оно же у меня 1.20, а калькулятор предполагает, что у меня минимально оно 1.34. Это как?

_________________
ASRock B450 Pro4, AMD Ryzen 5 1600, 2 X Ballistix 8 ГБ DDR4-3200 16-18-18-36, GeForce GTX 1060 6GB.

  ivan-cykunov

Member
Статус: Не в сети
Регистрация: 28.04.2009
Откуда: Санкт-Петербург
Фото: 57
Ashley33 писал(а):
меня сейчас планка (из подписи 2666) работает на 20.19.19.43 и

Для такой частоты это конские тайминги .
Пробуй на 3200 - 3400 выставить и тайминги как калькулятор советуют и напряжение соответственно минимум 1.35 -1.400

_________________
MPG X670E CARBON WIFI
G.Skill Trident Z5 Neo RGB DDR5 6000 Мгц CL30-36-36-48, БП 1200 w.
Be Quiet Dark Rock Elite
Corsair Obsidian Series 500D RGB SE

  Ashley33

Junior
Статус: Не в сети
Регистрация: 04.11.2017
ivan-cykunov писал(а):
Для такой частоты это конские тайминги .
Пробуй на 3200 - 3400 выставить и тайминги как калькулятор советуют и напряжение соответственно минимум 1.35 -1.400
Попробовал - выставил 16.17.17.36, вольтаж на 1.350. Комп запустился, в винде тайфун (и аида) показывает дефолт - 20.19.19.43 и вольтаж 1.200. Захожу в БИОС - настройки сохранены - выставлены вручную... Где я туплю?

_________________
ASRock B450 Pro4, AMD Ryzen 5 1600, 2 X Ballistix 8 ГБ DDR4-3200 16-18-18-36, GeForce GTX 1060 6GB.

  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
Ashley33 писал(а):
Захожу в БИОС - настройки сохранены - выставлены вручную... Где я туплю?


Вы их где конкретно в биосе выставляете?

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  Ashley33

Junior
Статус: Не в сети
Регистрация: 04.11.2017
fm_r2dsf писал(а):
Вы их где конкретно в биосе выставляете?

Вторая вкладка - OC Tweaker, там строка DRAM Timing configurations, там табличка Primal timings с соответствующими ячейками, поначалу стояло Auto, но я вписал цифры. А вольтаж в этой же вкладке OC Tweaker чуть ниже - Voltage configurations строка DRAM voltage, по умолчанию стояло 1.200, я переписал 1.350. Сохранил профиль чуть ниже, нажал при выходе из БИОСа "сохранить изменения и выйти".

_________________
ASRock B450 Pro4, AMD Ryzen 5 1600, 2 X Ballistix 8 ГБ DDR4-3200 16-18-18-36, GeForce GTX 1060 6GB.

  haltol77

Member
Статус: Не в сети
Регистрация: 27.04.2020
Откуда: МСК
Фото: 1
fm_r2dsf писал(а):
upd: похоже TRC ему не нравился. У кого нибудь после 1.2.0.0 получилось выше 1900 fclk пробиться, если раньше не получалось?


правда b-die
https://forums.overclockers.ru/download/file.php?id=215218&mode=view

_________________
[R9 5900x, GiG X570S AORUS MASTER AGESA ComboV2 1.2.0.3, F4-3200C14D-16GTZ*4 (3933@16), RX6900XT, ssd970 evo 1tb, hdd Toshiba 2 tb, 1000 w, СЖО]

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
haltol77
Это не тест. Скрин кол-ва ошибок где?
  peregib

Member
Статус: Не в сети
Регистрация: 21.10.2009
Ashley33 писал(а):
тайфун (и аида) показывает дефолт - 20.19.19.43 и вольтаж 1.200

дык наверное показывают то что зашито в spd а не разгон
  demol

Member
Статус: Не в сети
Регистрация: 22.03.2012
The KMS писал(а):
нормально все, сопротивления можно поменьше сделать

Спасибо, воспользовался вашим советом, уменьшил сопротивления. ProcODT вместо 40 втыкнул 30 и CAD_BUSы все на 20. Не знаю, если честно, что дают эти сопротивления, но надеюсь при прочих равных стабильности будет больше.
  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
haltol77
Я в винду смог загрузиться на 4000\2000
Но в логе WHEA ошибки идут уже на 3866, сразу после загрузки. До этого биоса у меня выше 3800\1900 компьютер не включался вообще.
Что с WHEA ошибками делать я не знаю. Сейчас более правильные тайминги выставил может еще разок попробую, если не поможет хз, еще биосов ждать?

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  haltol77

Member
Статус: Не в сети
Регистрация: 27.04.2020
Откуда: МСК
Фото: 1
b_wellington

Мои наблюдения по биосу здесь, правада Gigabyte X570 Aorus Pro f31I 1.1.0.0I - этот был лучший для разгона памяти
https://forums.overclockers.ru/viewtopic.php?p=17250156#p17250156

_________________
[R9 5900x, GiG X570S AORUS MASTER AGESA ComboV2 1.2.0.3, F4-3200C14D-16GTZ*4 (3933@16), RX6900XT, ssd970 evo 1tb, hdd Toshiba 2 tb, 1000 w, СЖО]

  Vitaly1988

Member
Статус: Не в сети
Регистрация: 21.03.2011
Фото: 2
Добрый день, господа! На днях наконец-то сменил платформу 1155 на AM4. Всё радует и с памятью повезло (Crucial Ballistix на micron e-die), хорошо гонится на минимальном напряжении. Но вот возник вопрос. В факе ответа нет, но где-то в обзоре такое видел. Значит вплоть до частоты 3600 всё идёт отлично. Всегда есть прирост производительности в бенчах и снижение латентности. Но как только я перехожу на 3733 или 3800, ставлю частоту IF 1866 и 1900 соответственно, у меня происходит повышение латентности на 10 единиц и, в целом, снижение производительности. Может ли быть такое, что в биосе и бенчах шина IF указана как 1866 или 1900, а по факту работать на 1800?
  Ashley33

Junior
Статус: Не в сети
Регистрация: 04.11.2017
peregib писал(а):
дык наверное показывают то что зашито в spd а не разгон

Попробовал поглядеть Ryzen Timing Checker - точно, пишет мои тайминги 16.16.17.17.36. Вольтажа правда не видно. Так мало того, я еще добавил частоты до 2800 не меняя таймингов - показывает и частоту и тайминги в измененном виде). Попробовал 3000 - начинает стартовать и не схватывать, потом все еж впустил в БИОС - я выставил 2800 и больше экспериментировать не стал. Вот не знаю чем тест прогнать, пробовал МемТест - какой то он унылый, написал мне, что он больше 3 гигов не может и мгновенно выдал "о ошибок" - разве может тест пройти мгновенно?
PS попробовал ТестМем - гонял 18 минут, в итоге выдал "с 1 ошибкой" - это нормально или не должно быть вообще ни одной?
Какая программа покажет правдивую инфу о планке? Тот же ТаймингЧекер не показывает вольтаж к примеру.

_________________
ASRock B450 Pro4, AMD Ryzen 5 1600, 2 X Ballistix 8 ГБ DDR4-3200 16-18-18-36, GeForce GTX 1060 6GB.

Последний раз редактировалось Ashley33 22.02.2021 15:30, всего редактировалось 2 раз(а).

  pred-ok

Member
Статус: Не в сети
Регистрация: 28.07.2011
Откуда: Минск
Vitaly1988 писал(а):
у меня происходит повышение латентности на 10 единиц



Возможно частота контроллера памяти устанавливается как mclk/2, посмотри в зентаймингс частоту uclk.
  Foma777

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина
Ashley33 писал(а):
Какая программа покажет правдивую инфу о планке? Тот же ТаймингЧекер не показывает вольтаж к примеру.

Вся инфа вверху каждой страницы. ZenTimings (ОЧЕНЬ большими буквами написано), HWinfo. Проверять TestMem5 0.12 1usmus V3 config

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

  Vitaly1988

Member
Статус: Не в сети
Регистрация: 21.03.2011
Фото: 2
pred-ok писал(а):
Возможно частота контроллера памяти устанавливается как mclk/2, посмотри в зентаймингс частоту uclk.

куда-то пропал мой пост. Там всё чётко. Но задержки на частоте 3600 при тех же таймингах примерно 68 у меня. А здесь вот
Вложение:

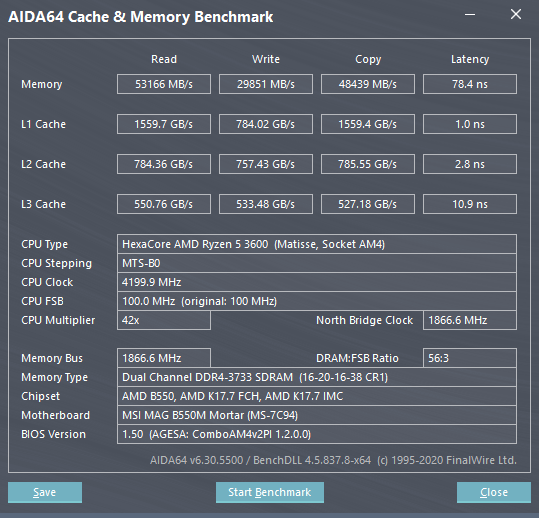

cachemem.png [ 92.57 КБ | Просмотров: 655 ]

Вложение:
ZenTimings_Screenshot_26899955,0616818.png [ 32.92 КБ | Просмотров: 655 ]


Последний раз редактировалось Vitaly1988 22.02.2021 19:25, всего редактировалось 3 раз(а).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35555 • Страница 781 из 1778 • <  1 ... 778  779  780  781  782  783  784 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 34

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
