Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:

✔ 1usmus ✔ i2hard

#77

✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus

✔ Рекорды разгона памяти overclock.net

Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.

Что нужно для настройки и разгона памяти -->

1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...

Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти

DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4

https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list

https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру

I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти

- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти

Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона

✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)

ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die

ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb

ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix

xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die

Remarc - С-Die
Kuwabara - С-Die

Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.

✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.

✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!

#77

Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).

Добавлены пользователи, дающие вредные советы.

Реклама
Партнер

zorro2004

Добавлено: 02.03.2021 16:27

[профиль]

Member
Статус: Не в сети
Регистрация: 20.09.2004
Откуда: Москва
Фото: 0

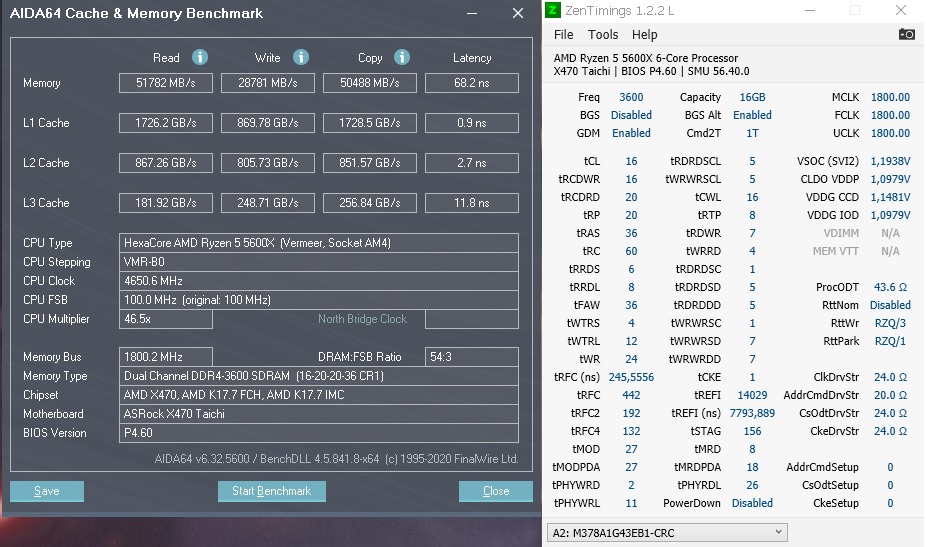

Коллеги, а кто может объяснить, как у человека напряжение VDDG больше VSOC? Статистика разгона памяти DDR-4 на платформах AMD (AM4, TR4). Обсуждение результатов. Советы. #16689163

_________________
https://valid.x86.fr/emrpcl
Профиль системы: https://sysprofile.ru/p/1/Zorro

Kolob

Добавлено: 02.03.2021 17:26

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 03.02.2017
Откуда: Тюмень
Фото: 39

Foma777 писал(а):

vDDG CCD попробуй поставь в 1В (в общем, чтобы он был не меньше VDDP, а лучше на децл больше) и tWTRS возможно пережат, попробуй 4

Попробовал оба варианта, не помогло, фотоворкс по прежнему 26800~
Сбросил биос в дефолт, перепрошил актуальную версию биоса, настроил только память - так же 26800~
Начинаю переживать что камень с браком, это второй 5800x первый попался со вторым активным CCD, но постоянно вываливался в BSOD сдал по гарантии.

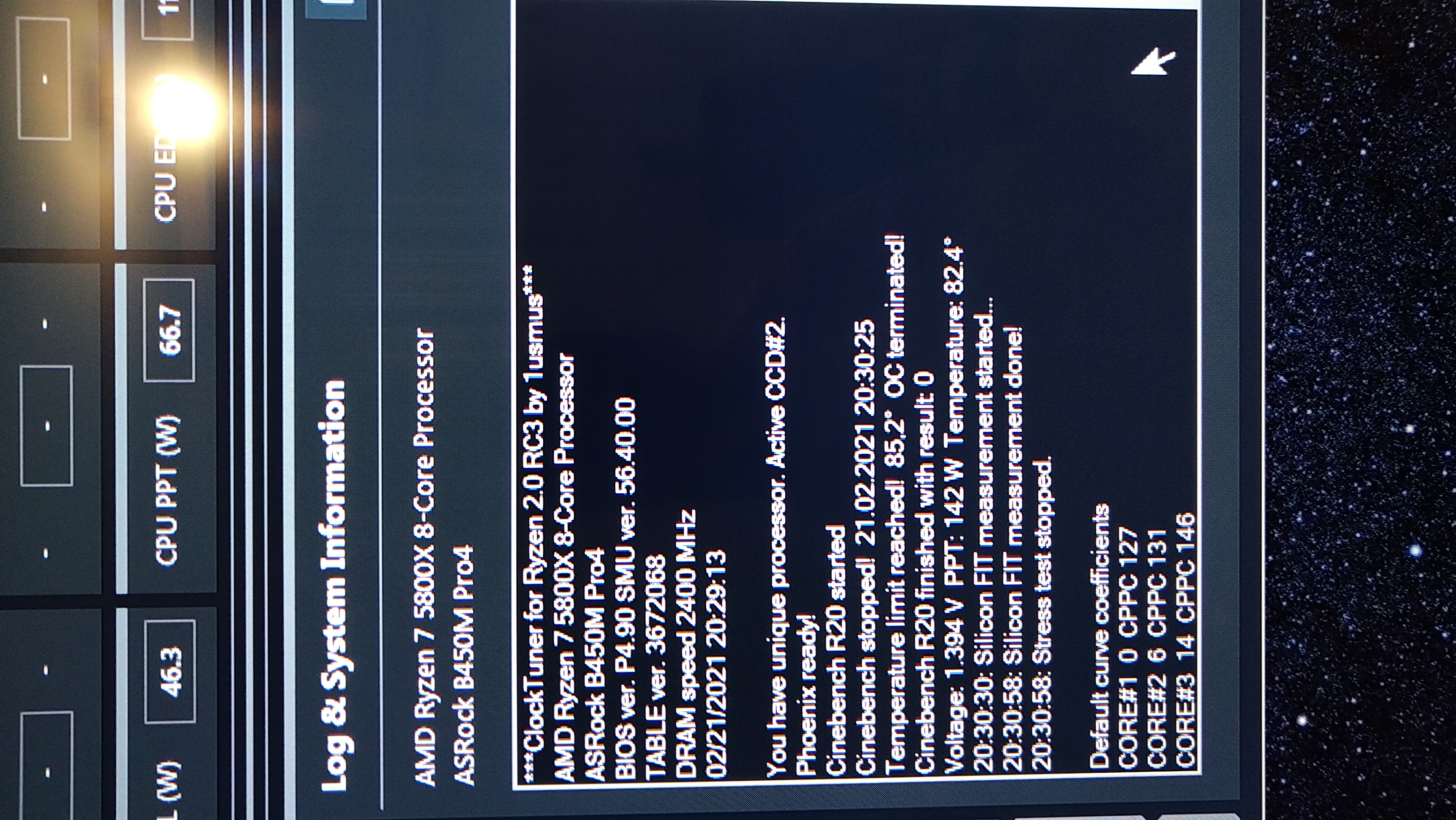

Вложение:

IMG_20210221_221111.jpg [ 3.36 МБ | Просмотров: 785 ]

С этим уникальным камнем один раз только запустился мембенч в аиде, выдал 60.2ns при 3800 16-19-16-39-58, все остальные разы при старте бенчмарка BSOD :cry:

Прошу владельцев 5800х прогнать photoworxx и сказать результат + какие у вас настройки памяти.

_________________
STRIX B550-F GAMING/R9 5950x/4x8gb PVS 3800 cl14/3080 ROG/Liquid Freezer II-360/Phanteks Revolt X 1200w/ Phanteks Enthoo Pro2

Korvin3000

Добавлено: 02.03.2021 19:01

[профиль]

Junior
Статус: Не в сети
Регистрация: 25.02.2021

Pavian Pavian .здарова , на пиши мне на почту , apokalipsis3000 сабака list ru я сам мучаюсь этой проблемой , это винда .

pred-ok

Добавлено: 02.03.2021 19:52

[профиль]

Member
Статус: Не в сети
Регистрация: 28.07.2011
Откуда: Минск

Kolob писал(а):

фотоворкс по прежнему 26800~

Там процессор не играет ключевую роль, это чистый тест памяти.

Omon-Ra

Добавлено: 02.03.2021 19:56

[профиль]

Member
Статус: Не в сети
Регистрация: 09.01.2014
Откуда: Саратов

занятно. на 1700 райзене максимум получал 3133 при 1.46в и таймингами не сильно ниже данных тут.
перешел на 5600Х и вот тебе на. двуранг, 2400, E-Die, качнулась до 3600.... и тестмем проходит (3 часа крутил) и линкс (10 проходов при 12гб)... 1.43в напруга

тадам

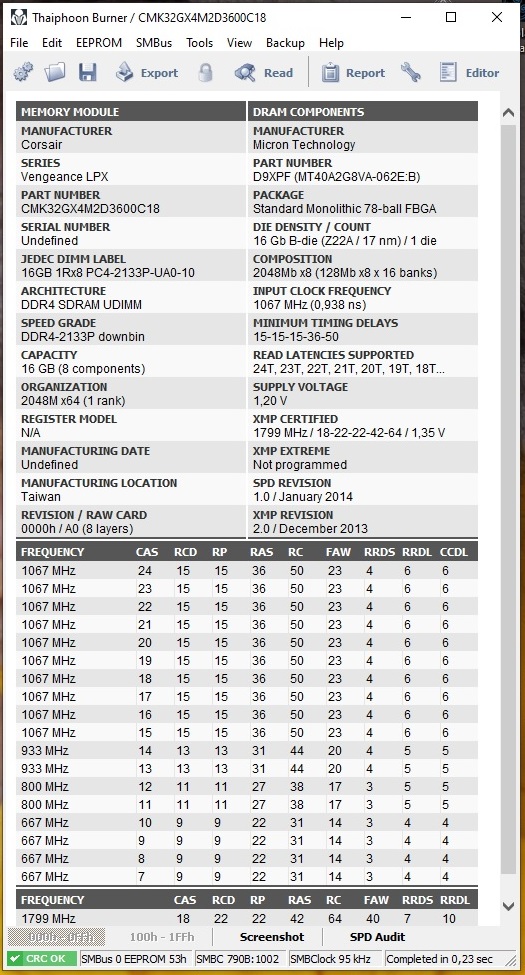

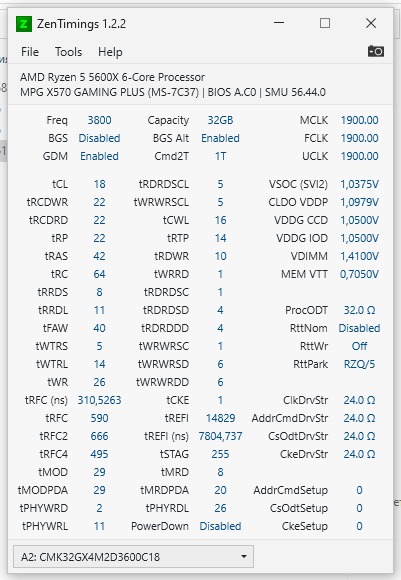

Вложение:

Безымянный.jpg [ 171.49 КБ | Просмотров: 740 ]

_________________
Ryzen 7500F/thermalright PA120SE/B650-A wifi MSI/RAM Fury BB [KF560C36BBEK2-64]6000 (32-36-36-76-90)/ASUS RTX 3080oc/Sams C27HG70QQI

Dex

Добавлено: 02.03.2021 20:23

[профиль] [Фотоальбом]

Moderator
Статус: Не в сети
Регистрация: 17.12.2010
Откуда: Мск
Фото: 1

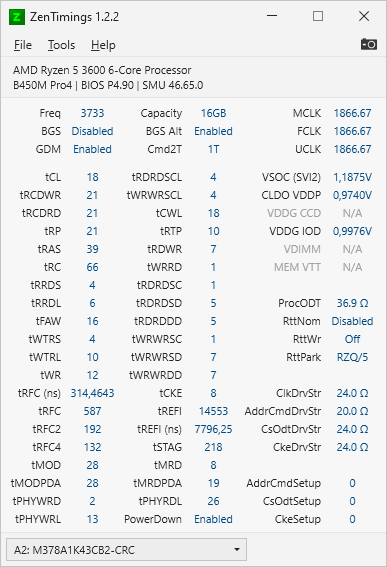

Вложение:

3733.png [ 52.2 КБ | Просмотров: 726 ]

Начал потихоньку отстраивать копеечный c-die на компе жены. Так вроде бы стабильно - крутит ТМ5, блендер, сайнбенч, корону, аиду, оставлю ТМ5 на ночь ещё... Только почему-то показывает высокий soc, хотя он выставлен на 1.125.

3800 - есть старт, тесты падают быстро... Пока нет времени ковырять. Есть предложения по покорению 3800? Или пытаться взять 3600-3733 CL17 с GDM off? Напруга сейчас 1.3, на 1.35 падает корона, остальное крутится.

_________________
Прощай, Лёха...

xyligano

Добавлено: 02.03.2021 20:27

[профиль]

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0

Dex писал(а):

Только почему-то показывает высокий soc, хотя он выставлен на 1.125.

потому что асрок. таков путь

Добавлено спустя 7 минут 43 секунды:
для начала правки красным
потом пробовать зелёным
#77

_________________
https://telegram.me/xyligano

Dex

Добавлено: 02.03.2021 20:49

[профиль] [Фотоальбом]

Moderator
Статус: Не в сети
Регистрация: 17.12.2010
Откуда: Мск
Фото: 1

На 3800 пробовал как раз примерно так. В чём смысл смены ProcODT? Немцы все гоняют на 36.х или 40, собственно, у них и подсмотрел. Твр распускать вверх отдельно, без trrds\ds\faw? Просто пробовал и с ними - не поехало 3800 стабильно. tras\trc так и стояли, смена не дала ничего, ни цифр, ни стабильности\нестабильности, опять же, всё подсмотрено и почитано у немцев

Ну а RTP 8, если я правильно помню, не работало.
p.s. ты забыл выделить GDM

_________________
Прощай, Лёха...

xyligano

Добавлено: 02.03.2021 21:22

[профиль]

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0

Dex писал(а):

В чём смысл смены ProcODT? Немцы все гоняют на 36.х или 40, собственно, у них и подсмотрел

немцы могут делать что угодно
но procODT зависит от конкретной конфигурации и не является универсальным значением
можно потом после нахождения стабильности поискать значение пониже, но можно и не тратить время

Dex писал(а):

Твр распускать вверх отдельно, без trrds\ds\faw?

tWR зависит только и исключительно от tRTP (ну и косвенно от tCL)
и меняются он совместно с tRTP по принципу tWR = tRTP x 2

Dex писал(а):

ты забыл выделить GDM

я не забывал его выделить)
смысла в отключении GDM для твоего конфига меньше ноля
ничего кроме геморроя это не даст
так что трогать не нужно

Добавлено спустя 5 минут 51 секунду:

Dex писал(а):

На 3800 пробовал как раз примерно так

тут "примерно" не работает)
значения созависимые и отклонения на мм уже могут привести к ошибкам
так что есть только один способ - правильный
с поправкой на особенности конкретный плат
для асрок возможны как раз игрища с tCWL и tWR

_________________
https://telegram.me/xyligano

Dex

Добавлено: 02.03.2021 21:32

[профиль] [Фотоальбом]

Moderator
Статус: Не в сети
Регистрация: 17.12.2010
Откуда: Мск
Фото: 1

xyligano писал(а):

немцы могут делать что угодно

кроме них по c-die никто сильно не упарывался

xyligano писал(а):

смысла в отключении GDM для твоего конфига меньше ноля

CL17 с GDM on? :fingal:

_________________
Прощай, Лёха...

xyligano

Добавлено: 02.03.2021 21:34

[профиль]

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0

Dex писал(а):

CL17 с GDM on?

моя вина
там tCL = 16 конечно

_________________
https://telegram.me/xyligano

Dex

Добавлено: 02.03.2021 21:45

[профиль] [Фотоальбом]

Moderator
Статус: Не в сети
Регистрация: 17.12.2010
Откуда: Мск
Фото: 1

CL16 на 3733-3800 это точно не про c-die

_________________
Прощай, Лёха...

xyligano

Добавлено: 02.03.2021 21:48

[профиль]

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0

Dex писал(а):

CL16 на 3733-3800 это точно не про c-die

нет, почему
всё зависит от конкретного кита
к тому же при правильной настройке смысла от 3600 16-19 или 16-20 будет больше чем от 3733-3800 18-21
просто чтобы ощутить правильность выбора сочетания частоты и таймингов одной аиды маловато
нужно целым пулом тестов пройтись и сравнить поведение памяти и шины, а также нагрев и результаты

_________________
https://telegram.me/xyligano

Foma777

Добавлено: 02.03.2021 22:15

[профиль]

Member
Статус: Не в сети
Регистрация: 21.11.2003
Откуда: Украина

Kolob слушай, на самом деле аидовый фотоворкс - это неплохой показометр, но... как показывает практика, не совсем понятно чего! Объясню проще. Вот есть исключительно практические, удобно повторяемые (внутри одних и тех же релизов, разумееется) встроенные бенчи в Winrar и 7Zip. Реальные такие задачи. Стопроцентно зависящие как от разгона проца так и памяти. Ну.. условно в равных долях. Так вот. Сталкиваюсь постоянно с таким фактом, что показатели по рару-7зипу растут, а по аидыному фотоворкус падают. или наоборот. Диалектика, мать её....

_________________
Win10 LTSC (1809) Asus TUF B450-Plus Gaming, Ryzen 5 3600 box
2x8GB Kingston HyperX KHX3200C16D4/8GX (HX432C16FB3K2/16) Hynix H5AN8G8NJJR-UHC

FastD

Добавлено: 02.03.2021 22:23

[профиль]

Member
Статус: Не в сети
Регистрация: 02.09.2020

xyligano писал(а):

нет, почему

c-die не стартует с cl ниже примерно 9,5 нс при пересчёте с 3600 там должен быть минимум 17 но с gdm только 18, если отстраивать 3800 то там tcl 18 как раз попадает в притык

_________________
R9 3900/ NH-D14 2x NF-A14/ Asus Strix B-550 F /Crucial Balistix 2xBL32G32C16U4RL/R9 Fury Nitro+

Dex

Добавлено: 02.03.2021 22:26

[профиль] [Фотоальбом]

Moderator
Статус: Не в сети
Регистрация: 17.12.2010
Откуда: Мск
Фото: 1

3733 люди брали с 17 и гдм офф, но ооочень редко. Поэтому логично искать стабильность на 3800 с18

_________________
Прощай, Лёха...

xyligano

Добавлено: 02.03.2021 22:32

[профиль]

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0

Dex писал(а):

Поэтому логично искать стабильность на 3800 с18

логично искать стабильность на 3600 cl 16

_________________
https://telegram.me/xyligano

The KMS

Добавлено: 03.03.2021 4:59

[профиль] [Фотоальбом]

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22

Kolob писал(а):

Всё по феншую,

tRP и tRCDWR могут быть на два пункта ниже, чем CL, в твоем случае хотя-бы равным CL их сделай.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

ivanvatnikov

Добавлено: 03.03.2021 10:01

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 11.11.2014
Фото: 40

Ещё поковырял разгон. Долго возился, оказалось, что надо было немного разжать tRFC.

#77

_________________
B650 ITX • 9800X • 32 Gb 6200c28 • RTX 5070 Ti • NR200
B550 ITX • 5700G • 32 Gb 4000c16 • SKTC A09
A320 ITX • 5600G • 16 Gb 2666c16 • NAS/APU by makerunit

maddelff

Добавлено: 03.03.2021 11:22

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 23.05.2019
Фото: 25

Помогайте!
Получилась такая картина, и все, ни частоту не увеличить, ни тайминги поджать, может я где-то туплю? Или все-таки у меня память настолько деревянная?

Вложение:

Corsair lpx (1)1.jpg [ 219.37 КБ | Просмотров: 503 ]

Вложение:

WhatsApp Image 2021-03-02 at 22.46.09.jpeg [ 62.91 КБ | Просмотров: 503 ]

Напряжение уже 1.41 (с учетом, что MSI наваливает, так и 1.43).

_________________
9 5900Х, ASUS ROG Crosshair VIII Formula, BL2K16G30C15U4WL, fractal design ion+ 860p, PowerColor Red Devil 6900 XT

Новая тема /

Ответить

Сообщений: 35764 • Страница 792 из 1789 • < 1 ... 789 790 791 792 793 794 795 ... 1789 >

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: DemonAk, KrAzY, MAD_EDy, Maks_Gailish, toga18 и гости: 13

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
