Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129

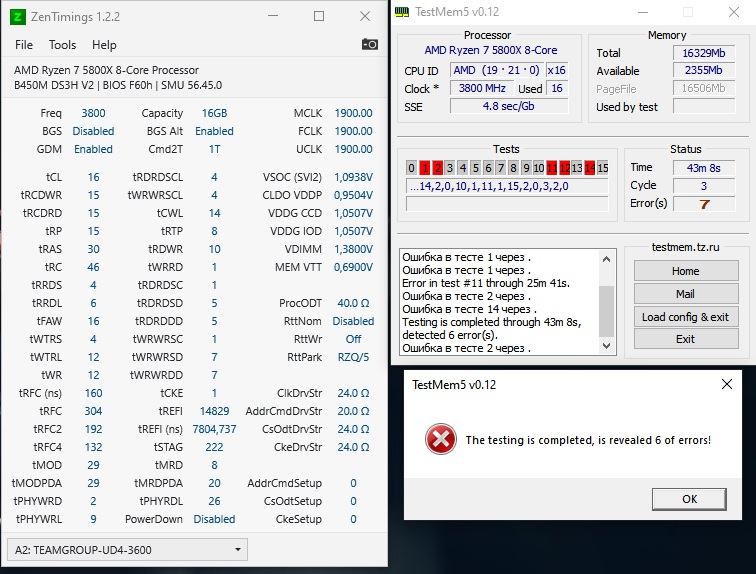

The KMS писал(а):
для уверенности можно число циклов увеличить, скажем до 8.

Я не увидел в программе каких-либо настроек для этого.

The KMS писал(а):
нужно пробовать подбирать сопротивления для отключения GDM

procODT, CAD_BUS?

The KMS писал(а):
у меня были teamgroup, не смог я на них выключить GDM, в фотоальбоме есть резы.

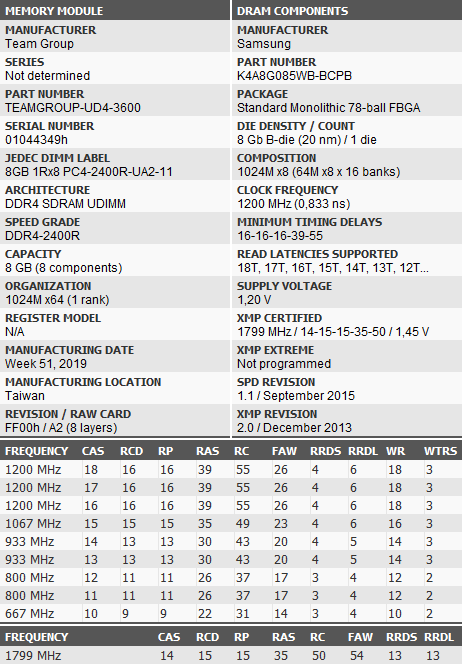

Хм... Xtreem. У меня есть аналогичный набор, но с другими таймингами - DDR4-4133 CL18 (18-18-18-38), но я его так нигде и не использовал (из двух наборов вскрыл только один для проверки). Теперь же есть мысли использовать его для проверки DDR4-4000 с IF 2000 на Ryzen 5000. Но для начала хотел бы разобраться с Dark Pro и DDR4-3800 при IF 1900.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
T[]RK писал(а):
Я не увидел в программе каких-либо настроек для этого.

В файле настроек, Cycles=3 заменить на 8, ну в предварительной настройке и 3х циклов хватит.
T[]RK писал(а):
CAD_BUS?

Да их.
T[]RK писал(а):
Хм... Xtreem. У меня есть аналогичный набор, но с другими таймингами - DDR4-4133 CL18 (18-18-18-38), но я его так нигде и не использовал (из двух наборов вскрыл только один для проверки). Теперь же есть мысли использовать его для проверки DDR4-4000 с IF 2000 на Ryzen 5000. Но для начала хотел бы разобраться с Dark Pro и DDR4-3800 при IF 1900.

У меня оба комплекта были, 4133, отличается лишь возможностью установки tRCDRD=14 на 3800.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
В конфиге TestMem5 0.12 1usmus V3 config желательно выставлять Cycles=25, имеется инфа что часто на 18-22 проходах проскакивает ошибка нестабильности.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.

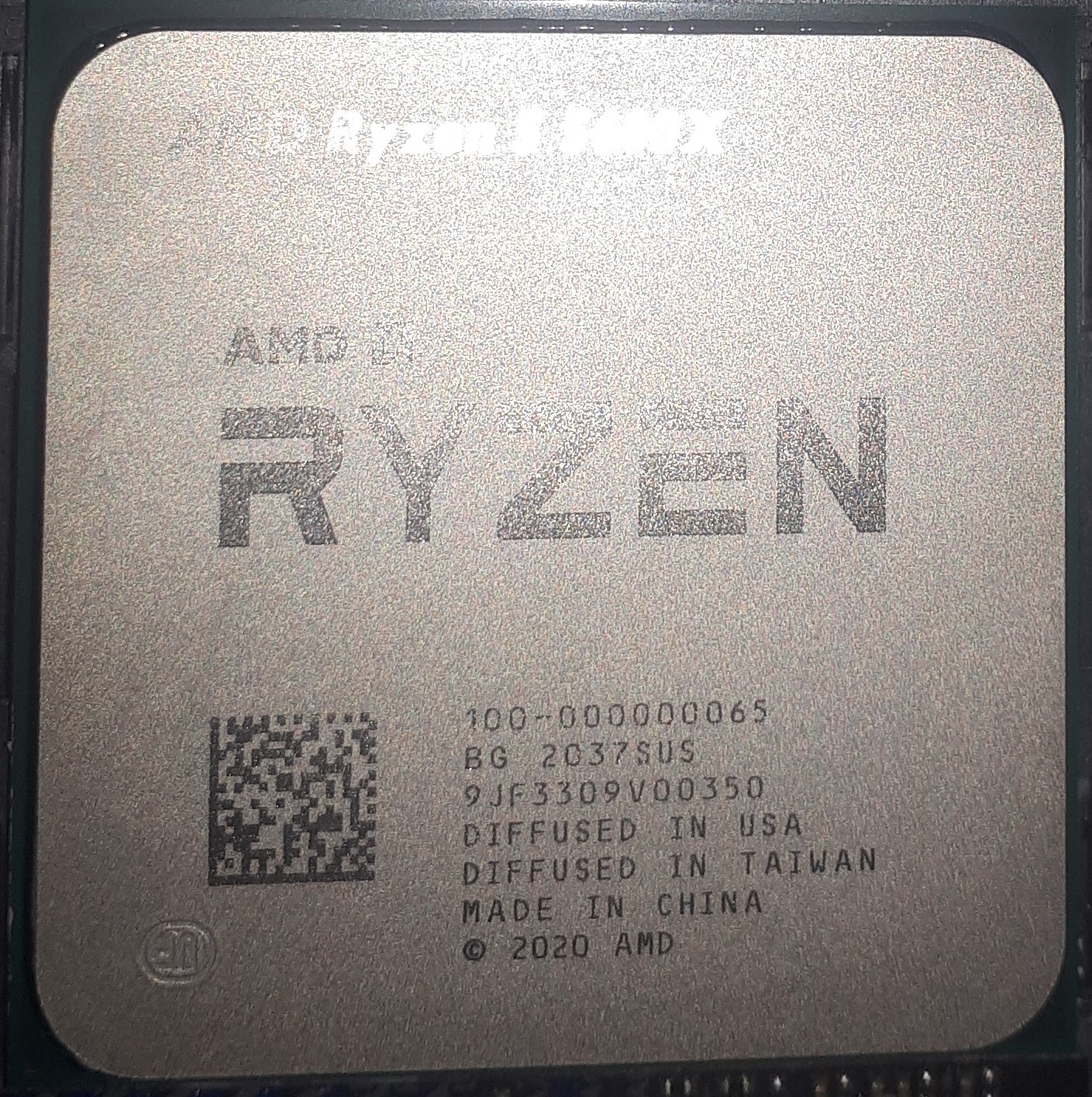

The KMS писал(а):
fm_r2dsf какой батч камня?

2037SUS

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  pred-ok

Member
Статус: Не в сети
Регистрация: 28.07.2011
Откуда: Минск
ryson писал(а):
В конфиге TestMem5 0.12 1usmus V3 config желательно выставлять Cycles=25, имеется инфа что часто на 18-22 проходах проскакивает ошибка нестабильности.


Там по умолчанию 3 цикла стоит и выполняются они на 32гб около 30 минут. Есть подозрение, что тестирование в течении 3-4 часов слегка избыточное.
  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
pred-ok в 25 циклах менее 3-х часов

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  megapawner

Junior
Статус: Не в сети
Регистрация: 20.12.2020
pred-ok писал(а):
Там по умолчанию 3 цикла стоит и выполняются они на 32гб около 30 минут. Есть подозрение, что тестирование в течении 3-4 часов слегка избыточное.

ryson писал(а):
pred-ok в 25 циклах менее 3-х часов

На сколько я на своем опыте понял скорость тестирования зависит от частоты памяти и таймингов. У меня один цикл при максимально поджатых таймингах занимает менее трех минут.
  BerdnikovMax

Member
Статус: Не в сети
Регистрация: 20.12.2018
Откуда: Воронеж
Офигеть, наконец-то вышел новый биос на асроки. С установленным 5600х шина раньше не стартовала даже на 1900, а теперь и 2067 нормально держит.
Правда немного не понимаю, почему не смотря на то, что на частоте 4133 все показатели памяти по сравнению с 3733 значительно возросли в тесте аиды и задержки тоже уменьшились, но в ларке, где я тестирую производительность, фпс средний наоборот сильно упал (с 229 до 192 фпс).
  Zerg V

Junior
Статус: Не в сети
Регистрация: 30.12.2020
Приветствую!

В наличии:
Ryzen 5 3600X
Материнская плата: B550 AORUS PRO
G.SKILL Trident Z F4-3600C16-8GTZKW (B-die, напряжение выставлено 1.35v, хотя датчик показывает 1.38v)

Тайминги подобрал и все стабильно работает пару недель. Но, результат в AIDA, странный.

Может быть примерно такой
#77

Или такой
#77

Какой выпадет – решается случайно при старте компьютера. При этом не важно, холодный это старт или просто ребут.

- Можно ли как-то повлиять, что бы выбирался второй вариант?
- И стоит ли что-то поменять в таймингах?

------

Сейчас требуется стабильность и малый нагрев памяти. В будущем планирую поменять проц на что-то из 5000.

Для статистики, если кому интересно:

- с этими параметрами без изменений система запускается на 3733, но появляются редкие (под нагрузкой проца) WHEA Event 19 Correctable Error Bus/Interconnect Error.
- на CL14 до напряжения 1.4v (в параметрах BIOS) не стартует. С 1.4v – не удается загрузить Windows.

_________________
Ryzen 5 3600X, B550 AORUS PRO, G.SKILL Trident Z F4-3600C16 2x8Gb, Radeon RX 570 8Gb

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
BerdnikovMax
Значит не держит и куча whea ошибок.
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Zerg V где вы эти завышенные значения VDDP, VDDG берете? Я уже пару страниц пишу правильные и допустимые. Рабочее напряжение для b-die 1.45v, для cl14 на 3800 1.47-1.48. Другое дело если у вас какой-то тесный корпус, нет обдува и т.д., в других случаях настраивайте память на макс частоте, иначе зачем было переплачивать за b-die, ваши показатели и на хуниксах можно достичь. Сопротивления пробуйте из последнего скрина в моем фотоальбоме, равно как и напряжения.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  RosoMax

Member
Статус: Не в сети
Регистрация: 13.07.2020
The KMS писал(а):
RosoMax tCWL=Auto tRAS=38 tRC=58 tRDRDSCL=4 tWRWRSCL=4
CLDO_CDDP 0.9v
tRFC примерно на 20 тактов точно можно уменьшить.

получилось! надо что то еще? :good:

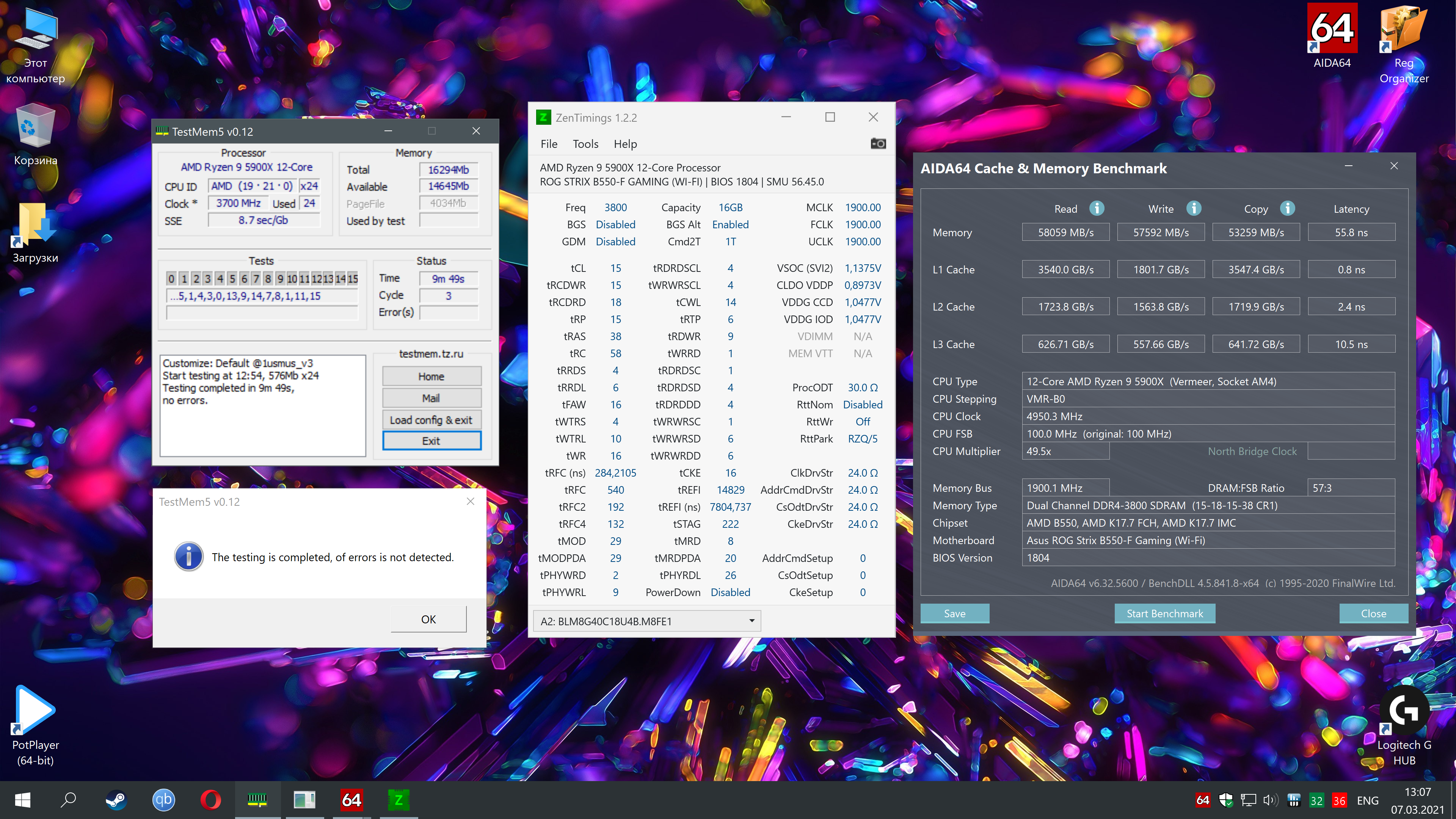

Вложение:
изображение_2021-03-07_131024.png [ 5.39 МБ | Просмотров: 793 ]


  RosoMax

Member
Статус: Не в сети
Регистрация: 13.07.2020
sammmsung писал(а):
ты мог и не тестить в тм в принципе. 10 минут эт ни о чем

ооо.. вчера куда то пропал ты.. а как тестить надо? :mda:
  BerdnikovMax

Member
Статус: Не в сети
Регистрация: 20.12.2018
Откуда: Воронеж
Kuja писал(а):
Значит не держит и куча whea ошибок.

За пол часа TM5 ошибок не показало. :dntknw:
Может на ночь тест оставить? Или другой вообще из шапки скачать попробовать?
Вообще я даже тайминги снижал и ошибки не сыпались (правда уже тестил лишь по 5 минут), но фпс начинал выправляться немного.
  pred-ok

Member
Статус: Не в сети
Регистрация: 28.07.2011
Откуда: Минск
megapawner писал(а):
На сколько я на своем опыте понял скорость тестирования зависит от частоты памяти и таймингов. У меня один цикл при максимально поджатых таймингах занимает менее трех минут.



Ты из своего опыта сделал странные выводы. Время тестирования зависит от обьема памяти и количества тестов на одну итерацию, а всё остальное оказывает влияние на уровне погрешности.
  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
Цитата:
За пол часа TM5 ошибок не показало.

1. Загугли.
2. Не там смотришь.
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
The KMS писал(а):
1usmus писал(а): Ну по таймингам ты америку не откроешь, а вот GDM отключить с помощью CAD_BUS это реальность.

Есть мнение человека, понимающего в теме, а мнение какого-то нуба рандомного и даже в теории, как напряжение на транзистор, поможет в отключении GDM

Это всё бессмысленно в любом случае без конкретных данных что и куда крутить и какие пределы. ОДНАКО, я нашёл интересный набор у Team Group - Xtreem ARGB. Это DDR4-3600 с таймингами 14-15-15-35 при 1.45V. На эту память на ixbt даже есть обзор со скринами из Тайфуна. Чипы там стоят аналогичные моим на Dark Pro - Samsung B-die K4A8G085WB-BCPB
Скриншот из статьи Team Group Xtreem ARGB
Вложение:
Комментарий к файлу: Team Group Xtreem ARGB DDR4-3600 CL14 (14-15-15-35)
e723958553.png [ 51.78 КБ | Просмотров: 645 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
T[]RK не каждый комплект поддается отключению GDM.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
The KMS писал(а):
T[]RK не каждый комплект поддается отключению GDM.

Да, увы. Пока буду заниматься с текущими настройками из калькулятора: 3800 МГц, CL16-15-15-15-30. Я прогнал тест TM5 на 3 цикла с конфигом Heavy5opt от anta777 длительностью 43 минуты и 8 секунд. В результате теста были обнаружены ошибки в тестах: 12, 1, 1, 11, 2, 14 + 2 (уже после завершения теста). Итого 7 ошибок.
TestMem5 v0.12 + Heavy5opt CFG by anta777
Вложение:
Комментарий к файлу: TestMem5 v0.12 + Heavy5opt CFG by anta777.
TM5_anta777.jpg [ 154.73 КБ | Просмотров: 597 ]

Куда двигаться дальше? Есть ли какая-то связь между номерами тестов и таймингами?

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
fm_r2dsf писал(а):
2037SUS

Типа такой?
Вложение:
cpu.jpg [ 781.71 КБ | Просмотров: 2135 ]
И что, 99% процов отбраковки?

BerdnikovMax писал(а):
Офигеть, наконец-то вышел новый биос на асроки. С установленным 5600х шина раньше не стартовала даже на 1900, а теперь и 2067 нормально держит.
Правда немного не понимаю, почему не смотря на то, что на частоте 4133 все показатели памяти по сравнению с 3733 значительно возросли в тесте аиды и задержки тоже уменьшились, но в ларке, где я тестирую производительность, фпс средний наоборот сильно упал (с 229 до 192 фпс).
Если WHEA 19, похоже smu 56.44 бажная (как видимо и 45, и 46) либо какой нибудь ABL. Думаю раньше agesa 1300 фикса не будет. Лучшеб они 1.1.9.0 выкатили.
Память тоже едет на 4133 с cl16, в аиде 50.3ns, TM5 - ноль ошибок, правда это все, на что этот биос способен, далее идет WHEA-shit-show - сотни четыре 19-х :-) .

_________________
PJVol @OCN, Anandtech

Последний раз редактировалось vol2008 07.03.2021 16:33, всего редактировалось 4 раз(а).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35555 • Страница 797 из 1778 • <  1 ... 794  795  796  797  798  799  800 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: BOBKOC, Genrix и гости: 9

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
