  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
DizzyGear писал(а):
выше 3200 разогнать вообще никак не получается

Это настолько мало, что начинает казаться, чтт память в а1б1
  Reactor333

Junior
Статус: Не в сети
Регистрация: 10.10.2013
Откуда: Могилев, РБ
Фото: 14
Здравствуйте. Попробовал память Patriot Memory VIPER 4 BLACKOUT 16GB (8GBx2) 4000MHz CL19 (PVB416G400C9K). Вот что получилось пока на 1,35 В.
PVB416G400C9K 1.35V
58508
Есть подозрение, что сможет CL15, но надо отключить GDM. Но при его отключении сыпятся ошибки в 6 тесте TM5 1usmus V3. Пока не разбирался с этим вопросом. Может ли это от того, что материнская плата CLDO VDDP автоматом в 1,0979 В выставила?
Появились вопросы:
1) tWRWRSD, tWRWRDD, tRDRDSD, tRDRDDD. Как писали на реддите:
Код:
_SD is the write-to-write (or read-to-read) delay related to different ranks on the Same DIMM
_DD is the write-to-write (or read-to-read) delay related to Different DIMMs on the same channel.
SD не используется, если память 1 ранг, а DD не используется, если стоит 2 планки ОЗУ из 4?
2) При тесте памяти в AIDA64 проскакивают ненормально завышенные значения копирования.
Копирование 86602 MB/s
58509
Что может влиять на это?
3) При ранних тестах получалось опускать tRCDWR и tRP ниже tRCDRD без ошибок в TM5. Например, tRCDRD = 15, tRCDWR = 13, tRP = 13. Есть ли смысл опускать tRCDWR и tRP ниже tRCDRD или лучше держать на одном уровне?
4) tRAS на b-die считать, как tCL+tRCDRD? Нужно ли дополнительно добавлять 2?
5) При настройке tRTP был выявлен интересный момент. Если выставить равным 8, то ошибок в TM5 нет. Но следующий цикл тестирования может не запуститься, т.е. первый цикл прошел, данные из памяти выгрузились, а новые не загружаются. Кто-нибудь такое наблюдал?
6) Есть ли смысл в повышении напряжения памяти, если есть желание оставить на постоянку без доп обдува? Сейчас, при прожарке памяти тестами, максимум было измерено пирометром на радиаторе 52 градуса. Какие тайминги можно будет ужать, если повысить напряжение?

_________________
Asus ROG Crosshair VIII Hero, AMD Ryzen 5800X, G.Skill TRIDENT Z 4x8, AORUS 3080 XTREME WATERFORCE WB 10G, Seasonic Focus GX-850 850W

  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
Speede
Я поставил всё таки tRCDRD на 20, напряжение 1.43 - пока без ошибок 3 прогона. Обычно эта хрень сразу выскакивала, на первых двух циклах точно.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
На китах дуалрангах почему-то tRCDRD - 19 идет только с GDM on. При офф только 20. Либо еще шаманить надо. Повышение напряжения не решает проблему.
  b_wellington

Member
Статус: Не в сети
Регистрация: 09.06.2020
Откуда: ^ i am this cat
Kuja
Так у меня на этой плате с gdm on 19 не хочет.
edit:
Я что-то нащупал, после выставления tRDWR\tWRRD на 9\4 ошибки в тестах 5 и 14 не выскакивали ни разу.
Сейчас попробовал вот так с gdm off
С дефолтными кадами сразу было много ошибок, поставил сначала 24\20\24\24, не помогло, затем 60\20\20\24 - поехало.
#77

На третьем цикле вылезло. Есть мысли, как всё-таки до конца добить?
upd: вылезала на третьем цикле ошибка либо 8 либо 12, пока не поднял на память до 1.44, ну и vsoc всё таки 1.1 пускай будет.
Пока так оставлю и прогоню еще тесты дополнительно.

_________________
Ryzen 9800X3D
MSI MAG X870E TOMAHAWK
2x24GB (Hynix M Die)
RTX 4090 Palit Gamerock (Alphacool)
O11 Dynamic EVO 2x360 rad, 2x420 rad
Dark Power 13 1000w
LG OLED65C2

  Speede

Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
b_wellington Сначала надо с 1.5V настроить память и если нет ошибок искать напряжение пониже.

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Reactor333 нужно Cl уменьшать иначе смысл было бидай покупать, 1.35 очень мало для них, чтобы GDM отключить нужно сопротивления перебирать. tCWL=авто. VDDP=0.9 VDDG 1.27.
У меня с 1.47v cl14 в режиме 24/7, температура памяти 48-50 по датчикам, обдув минимальный, Патриоты горячей конечно будут, радиаторы из фольги.

Reactor333 писал(а):
Есть ли смысл опускать tRCDWR и tRP ниже tRCDRD

Нет смысла.
Reactor333 писал(а):
4) tRAS на b-die считать, как tCL+tRCDRD? Нужно ли дополнительно добавлять 2?

Не нужно.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  pred-ok

Member
Статус: Не в сети
Регистрация: 28.07.2011
Откуда: Минск
The KMS писал(а):
tCWL=авто.


А почему?
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
pred-ok писал(а):
А почему?

Потому что он равен Cl и плата сама выставит это значение, действие пользователя не требуется и это как минимум удобно при разгоне, чтобы не обращать внимание на этот параметр.

ryson писал(а):
На b-die tCWL=tCL/tCL-1/tCL-2

Пару примеров разгона b-die с tCL-1/tCL-2 кинь в тему, ни разу не видел такого на практике с достойными показателями.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

Последний раз редактировалось The KMS 21.03.2021 19:31, всего редактировалось 1 раз.

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
ryson
Не всегда.
pred-ok
Плата сама ставит четное значение самостоятельно. Но руками никто не запрещает ставить.
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129

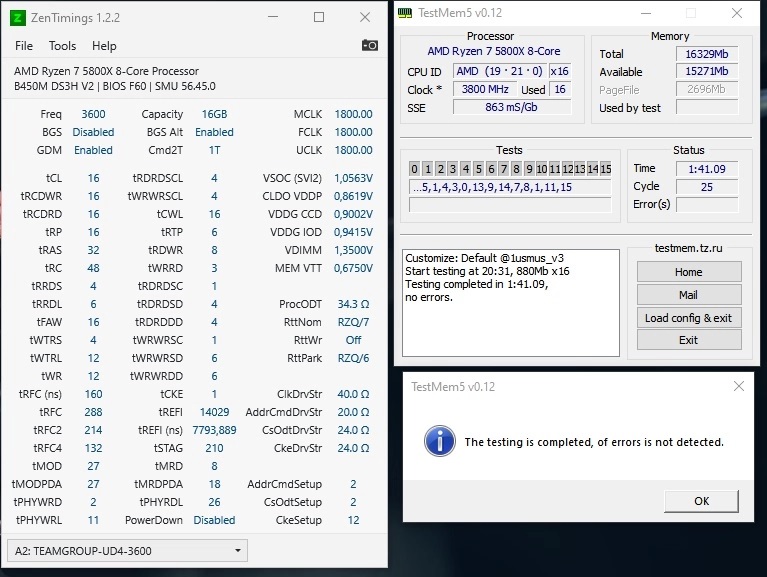

The KMS, встречались ли на Team Group фиолетовые экраны смерти? Я пробовал отключать GDM на 1T на стабильной памяти (проверил 25-ю циклами с TM5), смог зайти в Windows, но после запуска теста AIDA64 - фиолетовый экран.
Сейчас настройки такие:
Вложение:
Комментарий к файлу: TestMem5, ZenTimings
XMP_Tuned.jpg [ 134.85 КБ | Просмотров: 710 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
T[]RK синего экрана точно не было, но я пару дней бился с GDM=off, даже для рамочки не стал его оставлять, очень нестабильно комплект себя вел, на частотах 3600+. И особенность комплекта VDDP VDDG я ставил с равным значением 0.95, не помню что именно, но некоторые вопросы уходили @Reous это момент подсказал.
Блок Rtt поправь у себя off/off/RZQ5.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
The KMS писал(а):
Пару примеров...

искать проблематично, но я так сижу:
#77

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
ryson
tcwl четный. При сl15 он естественно будет 14.
  Optifat

Member
Статус: Не в сети
Регистрация: 28.09.2013
Фото: 0
T[]RK писал(а):
The KMS, встречались ли на Team Group фиолетовые экраны смерти? Я пробовал отключать GDM на 1T на стабильной памяти (проверил 25-ю циклами с TM5), смог зайти в Windows, но после запуска теста AIDA64 - фиолетовый экран.
Сейчас настройки такие:
Вложение:


Попробуй протестируй с конфигом extreme от anta777, интересно сколько ошибок вылезет. Я как-то на ночь оставлял, больше чем на 6 часов тестироваться память с конфигом 1usmus_v3, ошибок не было, но статеры в ведьмаке были, потом протестировал с extreme и там к 50 минуте уже полезли ошибки, пришлось разжимать тайминги чтобы пройти этот тест, зато теперь все отлично, все плавно и стабильно.

#77
  pred-ok

Member
Статус: Не в сети
Регистрация: 28.07.2011
Откуда: Минск
The KMS писал(а):
Потому что он равен Cl и плата сама выставит это значение, действие пользователя не требуется и это как минимум удобно при разгоне, чтобы не обращать внимание на этот параметр.


А есть список таймингов, которые он сам так же устанавливает отталкиваясь от других значений? Кроме трфц2-4.
  Research777

Member
Статус: Не в сети
Регистрация: 12.01.2019
Откуда: SPb
Фото: 19
#77
DRAM - 1.416v
SoC - 1.044v
vtt - 0.710v
VDDP - 0.912v

Добился с этим стабильноcти.
Что можно подкрутить/попробовать еще?

_________________
5800x(auto);GS Castle 240; X470 Taichi; 3800Cl15fast(4x8Gb); NVMe 970Evo 500Gb; Jetstream GTX1080Ti; Seasonic Gold 850w; FD Meshify C TG

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
Reactor333 писал(а):
SD не используется, если память 1 ранг, а DD не используется, если стоит 2 планки ОЗУ из 4?

Да.
Reactor333 писал(а):
При тесте памяти в AIDA64 проскакивают ненормально завышенные значения копирования.

Редкие ненормальные значения - это нормально. Ориентируйтесь на нормальные.
Reactor333 писал(а):
Есть ли смысл опускать tRCDWR и tRP ниже tRCDRD или лучше держать на одном уровне?

Trp -да, а вот насчёт trcdwr до сих пор нет точных данных - используется ли заниженное значение контроллером.
Reactor333 писал(а):
tRAS на b-die считать, как tCL+tRCDRD? Нужно ли дополнительно добавлять 2?

tras это минимальное время активности строки. Время от начала выполнения команды на активацию и до появления устойчивого сигнала на усилителях шины, иначе - зачем бы её вообще открывать? Поэтому минимальное время будет tcl+trcd+tBL.


Последний раз редактировалось Victor91rus 21.03.2021 23:49, всего редактировалось 1 раз.

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Victor91rus писал(а):
Trtp -да, а вот насчёт trcdwr до сих пор нет точных данных - используется ли заниженное значение контроллером.

Точные данные есть и были, tRCDWR пустой тайминг, на платформе AMD данные с этого поля нигде не используются КП.
Снижение tRP ниже CL, на практике ни показало никакого профита от слова совсем, буст на уровне плацебо.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
Research777 Trtp = twr/2
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35552 • Страница 815 из 1778 • <  1 ... 812  813  814  815  816  817  818 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: HertZ, L1yod, MOONSWALKER, uomaxa и гости: 52

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
