  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Research777 отличная настройка, я бы на этом остановился :-)

Victor91rus писал(а):
Trtp = twr/2

Victor91rus писал(а):
Поэтому минимальное время будет tcl+trcd+tBL.

Для b-die немного не так.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
The KMS b-die у нас что, не по JEDEC работают? И там другая схемотехника?
  haltol77

Member
Статус: Не в сети
Регистрация: 27.04.2020
Откуда: МСК
Фото: 1
Victor91rus писал(а):
С любым tRAS от 21 (минимально возможный в биосе) до tcl+trcd+4(реальный минимально возможный) у вас будет одинаковый результат, потому что умный биос игнорирует совсем глупые вещи, которые в него пытается вбить юзер. И да, не нужно мне верить, я же какой-то лох из инета, который че-то втирает. Проведите сами тест на длинной выборке. Ну хотя-бы раз 10.


Я не разу не кого лохом здесь не назвал! и это факт, я всегда уважаю мнению людей и ценю людей у которых есть мнение и они его высказывают - так как от этого я только учусь в той или иной задаче.

И из за этого я просто продолжу общения, для расширения своего кругозора, ок?

The KMS писал(а):
Reactor333 писал(а):
4) tRAS на b-die считать, как tCL+tRCDRD? Нужно ли дополнительно добавлять 2?

Не нужно.


Насколько я помню для b-die допустима и эта формула tCL+tRCDRD-4, где то здесь встречал прямым текстом. (Это ошибочное мнение?)
Вот и разгон от The KMS мне показывает формулу tCL+tRCDRD-4
https://forums.overclockers.ru/gallery/image.php?image_id=55740

_________________
[R9 5900x, GiG X570S AORUS MASTER AGESA ComboV2 1.2.0.3, F4-3200C14D-16GTZ*4 (3933@16), RX6900XT, ssd970 evo 1tb, hdd Toshiba 2 tb, 1000 w, СЖО]

Последний раз редактировалось haltol77 22.03.2021 8:15, всего редактировалось 1 раз.

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
haltol77 писал(а):
tCL+tRCDRD-4

То есть данные из массива (в нашем случае - заряд) сначала появляется на шине, и только потом на схеме ввода-вывода, через которую он соединен с шиной?
Это примерно то же самое, что при походе в магазин сначала прямо из квартиры переместиться в магазин, и только потом попасть на улицу, то есть абсолютная чушь. Потому оно и не работает, если юзер такую чушь вбивает руками - сами попробуйте. Контроллер памяти такое игнорирует и работает по единственному физически возможному правилу: tRAS >= tCL+tRCD+tBL.
  haltol77

Member
Статус: Не в сети
Регистрация: 27.04.2020
Откуда: МСК
Фото: 1
Victor91rus Слово чушь, наверное можно поменять - на ошибочное мнение.
А так спасибо за информацию, все понятно и доходчиво.
Попробую 16-16-16-16-32-48 (50) .......

_________________
[R9 5900x, GiG X570S AORUS MASTER AGESA ComboV2 1.2.0.3, F4-3200C14D-16GTZ*4 (3933@16), RX6900XT, ssd970 evo 1tb, hdd Toshiba 2 tb, 1000 w, СЖО]

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
haltol77 писал(а):
Слово чушь, наверное можно поменять - на ошибочное мнение.

это не взаимоисключающие вещи. Мнение может быть чушью. Особенно - когда доподлинно известен физический процесс и есть техическая документация.
Если домохозяйка считает, что в электродвигателе происходит не преобразование электрической энергии в механическую, а волшебство с какающими радугой понями, то это, конечно, ее мнение, но это же и чушь абсолютнейшая
haltol77 писал(а):
Попробую 16-16-16-16-32-48 (50)

а потом попробуйте 16-16-16-16-36-52. Поищите разницу.
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Victor91rus писал(а):
b-die у нас что, не по JEDEC работают? И там другая схемотехника?

При чем тут это? Посмотри результаты разгона b-die в любых таблица, т.е. практические значения, которые на стабильность проверены избыточно.
Пределы некоторых значений определяются чисто экспериментальным путем, поскольку каждый чип имеет различные характеристики ячеек. (с) 1usmus.
Именно это и показывает tRAS и Trtp = twr/2 на микронах в отношении чипов b-die, этот момент нами с 1usmus обсуждался поиск работает, что же так сложно то.

haltol77 у меня там результат на отборных микронах же , оптимальным значением вижу tCL+tRCDRD+2 :-)

Victor91rus писал(а):
Контроллер памяти такое игнорирует и работает по единственному физически возможному правилу: tRAS >= tCL+tRCD+tBL.

При неправильных значениях вообще-то будет ошибка, в КП искусственный интеллект ещё не завезли.




Дальнейшее обсуждение формул настройки памяти, если остались вопросы , переносим ---> Общие вопросы по Оперативной памяти

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

Последний раз редактировалось The KMS 22.03.2021 9:49, всего редактировалось 1 раз.

  haltol77

Member
Статус: Не в сети
Регистрация: 27.04.2020
Откуда: МСК
Фото: 1
The KMS писал(а):
haltol77 у меня там результат на микронах же , оптимальным значением вижу tCL+tRCDRD+2

Спасибо принято tCL+tRCDRD+2

Но вроде там samsung b-die, или а что то путаю

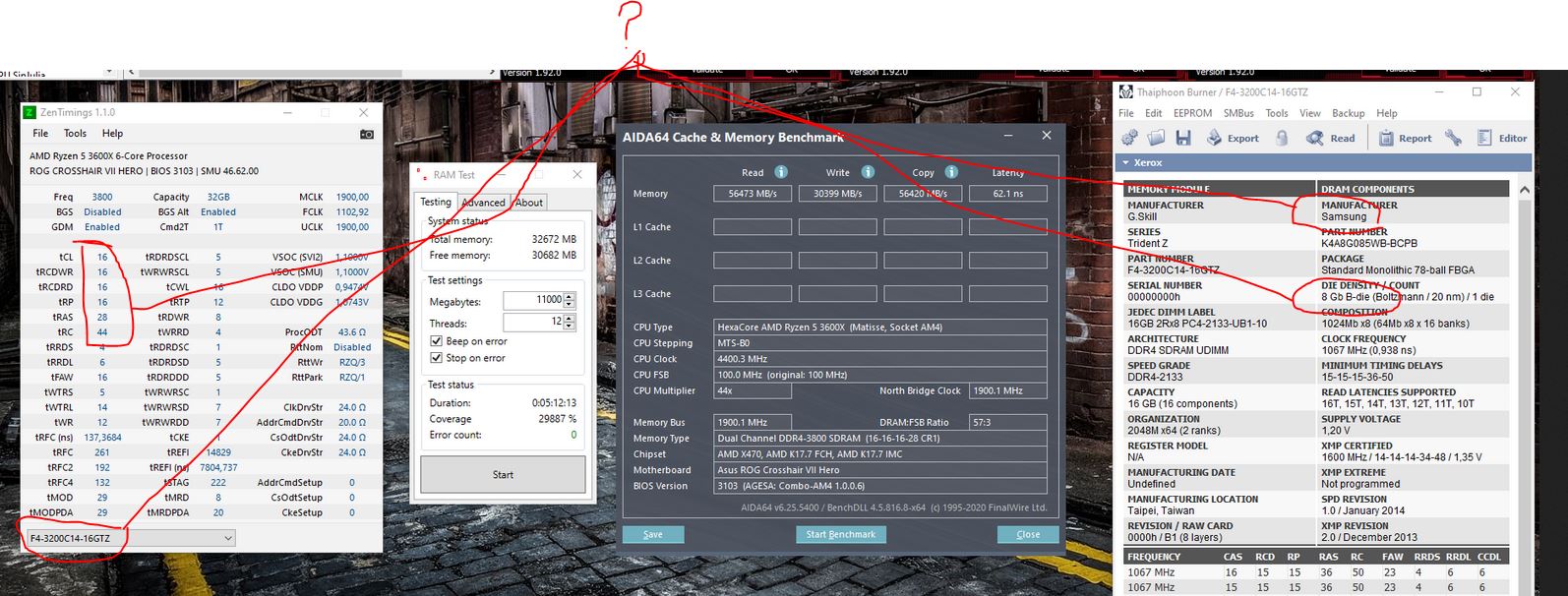

Вложение:
kms.JPG [ 218.75 КБ | Просмотров: 542 ]

_________________
[R9 5900x, GiG X570S AORUS MASTER AGESA ComboV2 1.2.0.3, F4-3200C14D-16GTZ*4 (3933@16), RX6900XT, ssd970 evo 1tb, hdd Toshiba 2 tb, 1000 w, СЖО]

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
haltol77 ошибся, да тут b-die я с другим своим постом по Crucial Ballistix MAX спутал, извиняюсь. tRAS=tCL+tRCDRD для b-die допустимое значение.


Victor91rus я по-русски написал выше, жирными буквами, попробуй ещё раз перечитать.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
The KMS писал(а):
Дальнейшее обсуждение формул настройки памяти, если остались вопросы , переносим ---> Общие вопросы по Оперативной памяти

Ну так удаляй тогда эту тему. Нафиг нужна тема по разгону памяти, где нельзя обсуждать процесс разгона?
И да, согласование команд не является формулой, так что мой пост даже под твои несправедливые высосанные из пальца "правила" не попал.
  lDevilDriverl

Member
Статус: Не в сети
Регистрация: 18.04.2014
Фото: 23
Victor91rus как стандарты JEDEC относятся к разгону? Давайте юзать только JEDEC и\или "XMP" профили, тогда можно будет удалять тему ;)
потом еще пойдем на overclock.net и там тоже заставим всех использовать JEDEC и\или "XMP"

Добавлено спустя 11 минут 58 секунд:
Speede писал(а):
Сначала надо с 1.5V настроить память

ну 1.5 это прямо сильно много, обычно достаточно 1.4 (до 1.45 для ну уж очень плохих чипов)
The KMS писал(а):
T[]RK синего экрана точно не было, но я пару дней бился с GDM=off, даже для рамочки не стал его оставлять, очень нестабильно комплект себя вел, на частотах 3600+. И особенность комплекта VDDP VDDG я ставил с равным значением 0.95, не помню что именно, но некоторые вопросы уходили @Reous это момент подсказал.
Блок Rtt поправь у себя off/off/RZQ5.

попробуй 7/0/6 и кады 60 20 30 24
Research777 писал(а):
Что можно подкрутить/попробовать еще?

выше 3466 бута нет? можно попробовать поискать бут с procODT 48+, WRRD 3-4, чутка поднять RFC - это поможет бутнуть, но если бутов не будет, то у вас уже хороший результат для 2700х
rrdl поднять до 6, WTRL 12, SCL'ы 4 если будете на более высокой частоте искать стабильность.

_________________
1. 5950x c8hw bdie 6800xt, 6900xt

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
lDevilDriverl писал(а):
как стандарты JEDEC относятся к разгону?

так, что там описана работа памяти, и исходя из них можно понять что надо крутить, а что - не надо. Ты же прям следующим постом с какого-то перепугу рекомендуешь ставить 1,45в - на основании чего? Я то запросто могу и 1,5в навалить, так как на этот счет есть описание в том же JESD79-4C.
  lDevilDriverl

Member
Статус: Не в сети
Регистрация: 18.04.2014
Фото: 23
Victor91rus писал(а):
Ты же прям следующим постом с какого-то перепугу рекомендуешь ставить 1,45в - на основании чего?

на основании личного опыты и ставить не 1.45, а до.Разгон памяти - выход за стандарты JEDEC. Если бы у тех же JEDEC было все идеально, то разгонять было бы нечего. Предлагаю закончить на этом.

_________________
1. 5950x c8hw bdie 6800xt, 6900xt

  kimanenak

Member
Статус: Не в сети
Регистрация: 15.05.2020
Вообще-м почекал сегодня шину на процессоре, и поитогу в 2100 при сок 1.15 я стартанул, теперь вопрос дня остался, можно ли что-то адекватное выжать с E-Die на 4000\4133\4200, или стоит задуматься о покупке бидонов? П.с. Проц 5600х
  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
kimanenak
Микроны без проблем идут 4000С16. И выше.
  kimanenak

Member
Статус: Не в сети
Регистрация: 15.05.2020
Kuja писал(а):
kimanenak
Микроны без проблем идут 4000С16. И выше.

Можно пожалуйста тайминги, от которых стоит отталкиваться и напряжения. Спасибо.
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
kimanenak WHEA ошибок точно нет при прохождении теста? Стартует то у многих, только почти все возвращаются на IF1900 потом.

p.s. Вдогонку к сегодняшней-вчерашней дискуссии, на своем конфиге, выставил тайминги по рекомендациям "гуру" разгона, как и ожидалось результаты упали, пусть немного, но это факт, тему считаю закрытой 8-)
tcl+trcd+4 Trtp = twr/2
#77

мой рабочий конфиг
#77

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

Последний раз редактировалось The KMS 22.03.2021 15:04, всего редактировалось 1 раз.

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
kimanenak
Точно такие же как и на 3800. Только CL16 и trfc 600 скорее всего.
  Speede

Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
И какой смысл гнаться за высокой скоростью IF или переплачивать в 2-3 раза за B-Die.
Тест на 5600x
58560

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Speede важны не частоты а полная настройка, в разных проектах зависимость тоже разная и я не видел, чтобы блогеры давали конфиг полный по каждой частоте, ну и CL16 на 3800 на бидай и CL18 на микронах, это классно конечно, чувствуется рука мастера с ошибками даже в первичных таймингах, про отсутствие шкалы с мин ФПС я вообще молчу, четко :ok:

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 816 из 1778 • <  1 ... 813  814  815  816  817  818  819 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: 1DaFull, CHiCHo и гости: 47

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
