AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Eugene33 писал(а):
anta777, а если у меня сейчас стоит частота 2666 и все тайминги настроены, но CR=2, это плохо?
Если 4 двуранга, то нормально, иначе - плохо.
Добавлено спустя 3 минуты 21 секунду:
UndWDoG писал(а):
anta777 подскажите, пожалуйста, почему в вашей таблице tWR = tCWL? В формулах вроде упоминания нет об этом. tWR всегда должно быть равно tCWL?
tWR=15 ns по Jedec, когда-то на заре было 10 ns. AMD рекомендовало не снижать ниже 8 ns, чтобы не было ошибок.
Я рекомендую WR=CL, а не CWL, так как CL- время перемещения данных с чувствительных устлителей до data bus, а WR - время перемещения данных из data bus в чувствительные усилители.
А WR=CWL получается из-за моей рекомендации выставлять CWL=CL.
"tWR=15 ns по Jedec, когда-то на заре было 10 ns. AMD рекомендовало не снижать ниже 8 ns, чтобы не было ошибок.
Я рекомендую WR=CL, а не CWL, так как CL- время перемещения данных с чувствительных устлителей до data bus, а WR - время перемещения данных из data bus в чувствительные усилители.
А WR=CWL получается из-за моей рекомендации выставлять CWL=CL." Анта777, так получается есть противоречия тут! По тому что я прочитал, я понимаю так, в идеале CL=WR=CWL, но при этом, Джедак рекомендует WR=15, (а эта сумма не делится на 2 и получается не понятно что выставлять в RTP и CWL=15 - не допустимое значение!) или я не прав? и что делать, если у меня допустим CL=15 на той частоте, на которой я хочу оставить? я же не могу выставить 15 WR, CWL!
UndWDoG, а ну тогда это я не правильно понял! парни пока настроил первички и вторички - тестирую их, какой будет лучше CWL=14 или 16? в этой комбинации!
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
UndWDoG писал(а):
anta777 понял, спасибо. Тогда, возможно, имеет смысл в таблице изменить формулу tWR на =B3(tCL) вместо =B16(tCWL)? Немного сбило с толку.
Можно. Про CWL. Для систем, где больше времени занимают операции записи после чтения (у меня именно так, для игр тоже так) CWL должно быть максимальным. А для систем, где больше времени занимают операции чтения после записи, CWL должно быть минимальным. Для систем, где время этих операций одинаково, CWL может быть любым.
В общем нужно искать вариант CWL, при котором k*RDWR+n*WRRD=minimum, где k - время операций записи после чтения, n - время операций чтения после записи. Упрощая выражение получим: k*(CL-CWL+10 (для примера))+n*(CWL+WTR+6), откуда имеем: n*CWL-k*CWL=minimum (n-k)*CWL=minimum При n>k CWL нужен минимальный. При n<k CWL нужен максимальный. При n=k CWL не играет роли.
Member
Статус: Не в сети Регистрация: 01.02.2010 Фото: 12
anta777 писал(а):
Я рекомендую WR=CL, а не CWL, так как CL- время перемещения данных с чувствительных устлителей до data bus, а WR - время перемещения данных из data bus в чувствительные усилители.
А WR=CWL получается из-за моей рекомендации выставлять CWL=CL.
Запутался...здесь WR это tWR, а не Write ? tWR это время от последней записи (если точнее то после BL) до команды PRE. А почему тогда выше по определению оно противоположно чтению (CL) ? и приравнено соответственно к записи Write.
anta777 писал(а):
операции чтения к операциям записи в обычной системе относятся как 2:1
У нас есть возможность на интеле это проверить хоть и примерно в intel vtune amplifier, там есть dram bandwidth по чтению/записи, в играх когда проверял ~ 5:1, а именно по кол-ву операций не помню есть такая инфа там или нет.
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Стас Потому что CWL+tBL - это время, чтобы данные оказались в data bus, а tWR- это время попадания данных в чувствительные усилители, после того как они покинут шину данных.
Добавлено спустя 2 минуты 46 секунд: Время записи в чувствительные усилители равно WRPRE. Оно равно CWL+ tBL (стандартно 4) + tWR. А для записи в ячейки еще нужно, чтобы прошло время tRP.

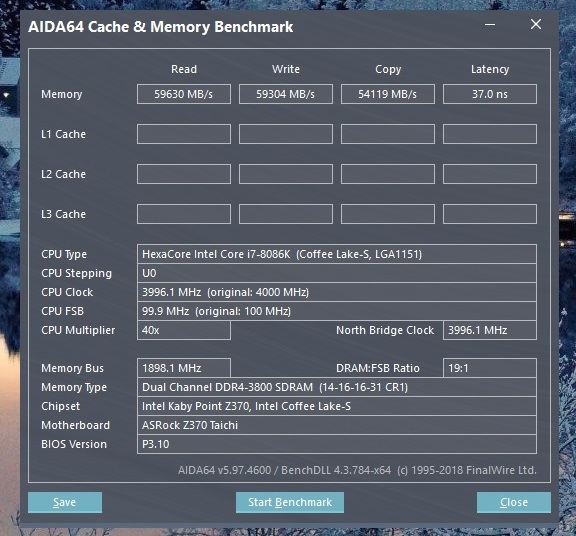

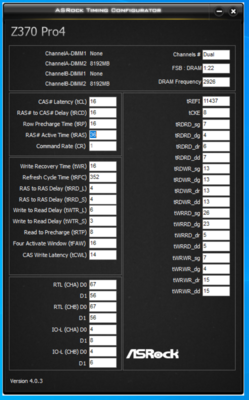

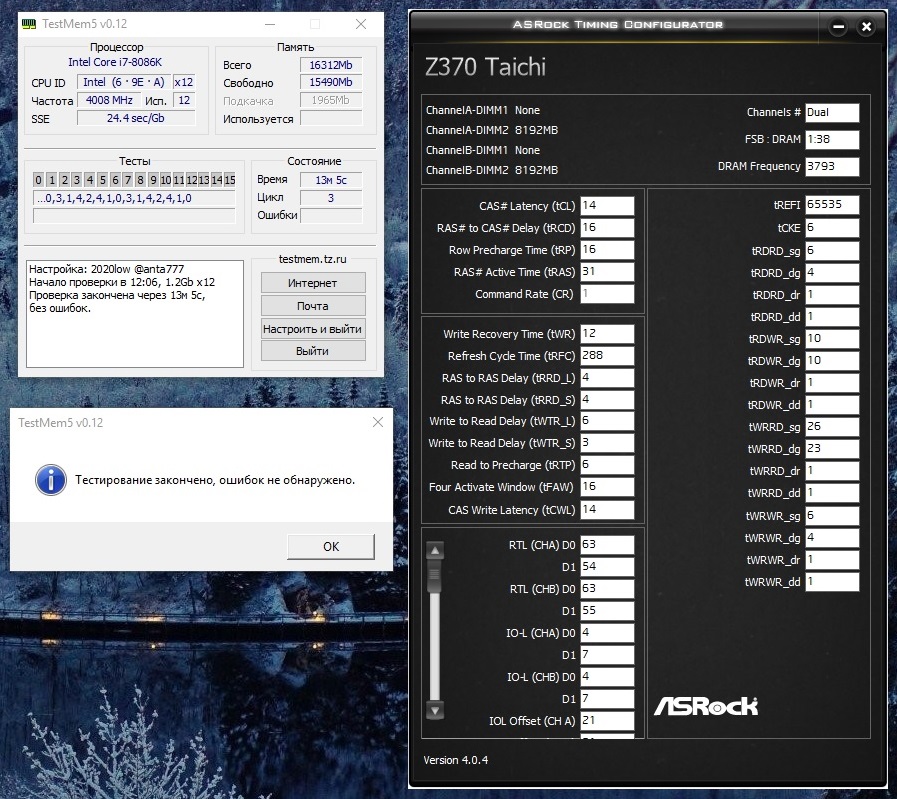

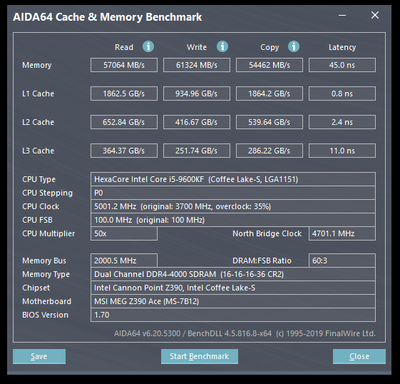

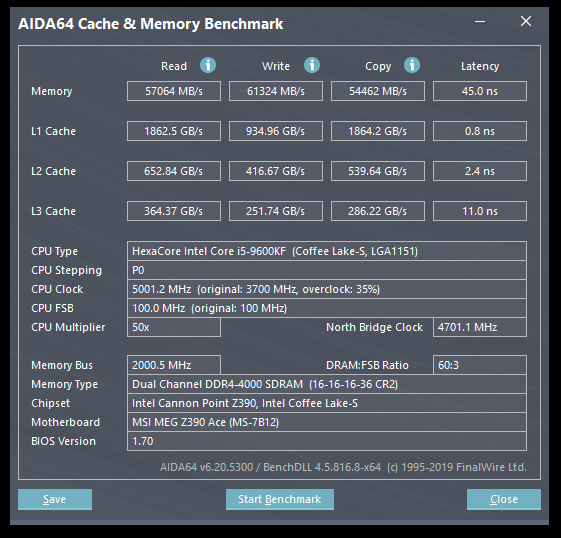

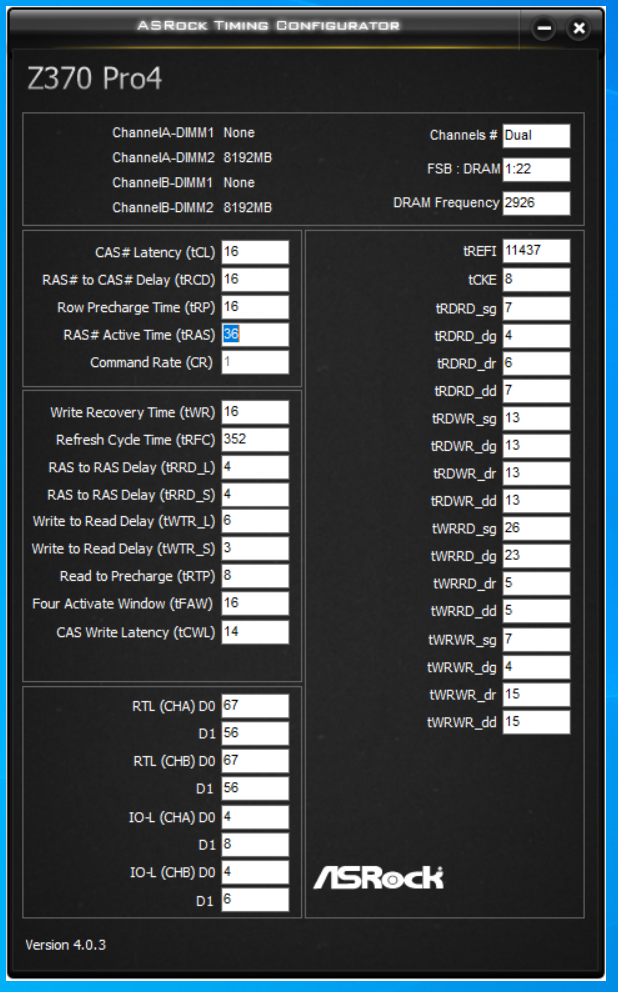

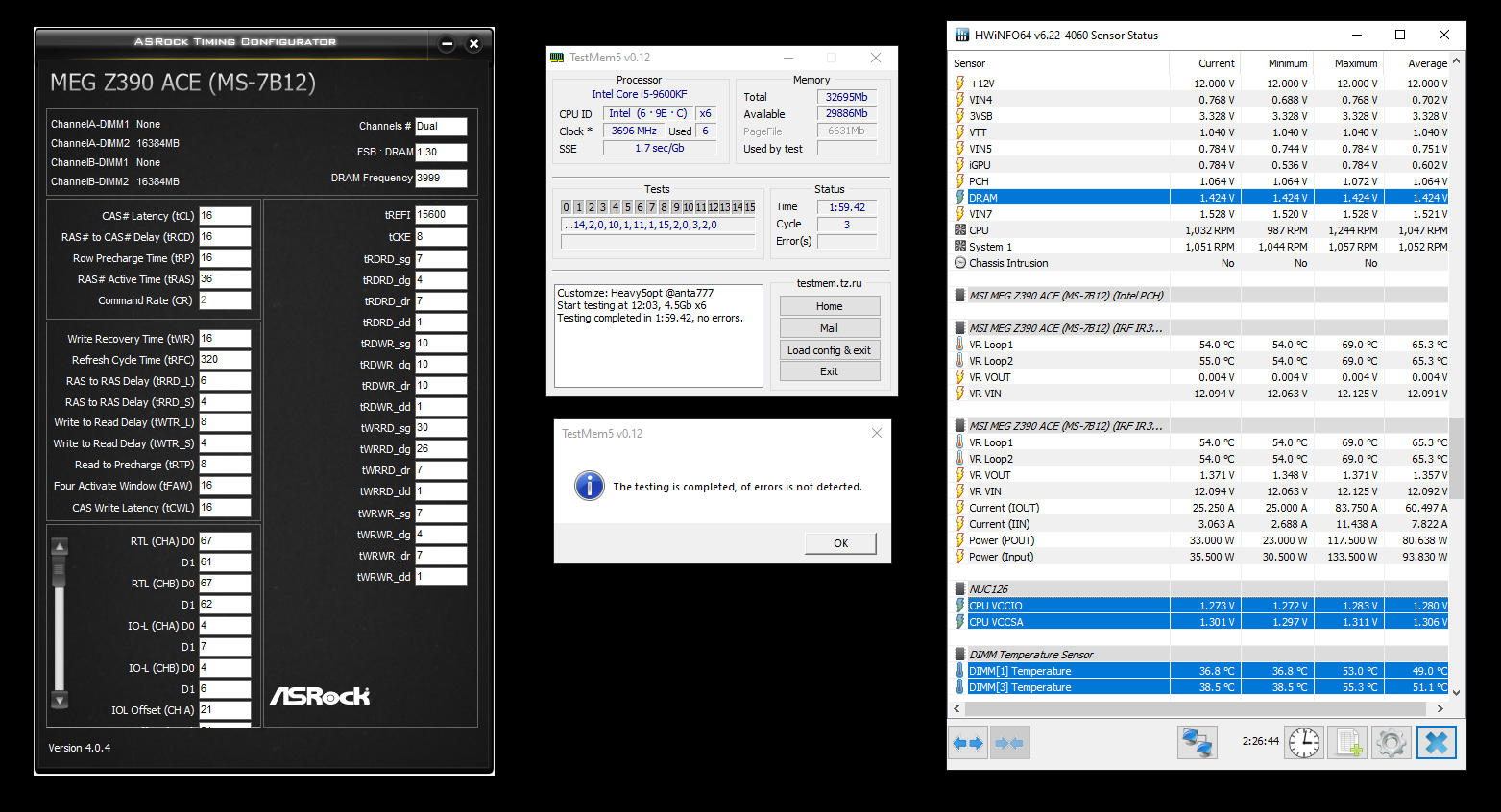

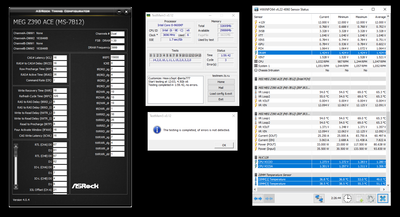

@anta777 подправил значения и прогнал тесты все вроде как ок, но латенси конечно все еще не радует. Думаю потестить tCCD_L вместо 7 поставить 6 и для стабильности tRDWR_sg, tRDWR_dg, tRDWR_dr на 12. Но не уверен я что-то что стабильность будет 100% конечно. Вообщем есть какие то мысли? Буду рад любым советам :з
Добрый день, с толкнулся с тем что память на samssung b die с xmp профием который должен работать на 4100Mhz комп не стартует все выставляется в дефолт, сам выставил тайминги стабильность при 3500 15 14 14 28 т1 в разгоне памяти я обычно подбирал все вручную дальше субтаймингов не доходил, но последнее время я прочел что разгон памяти и тайминги зависят от всяких rtt ond итд сам сижу на материнке MSI tomohawk z370 i5 8600K хочу разогнать память больше или понизить тайминги ниже но система или не стабильна или не стартует, читаю вашу ветку вижу ваши таблички в эеселе но скажу чесно часть понимаю часть не понимаю, по этому хочу подать нашим добрым форумчанам сделать курс урока для тех кто еще до этих параметров не дорос и тудаже запихнуть все что больше субтаймингов итд.......та-же калькулятор более понятный.....надеюсь на ваше понимание спасибо!
Добавлено спустя 1 минуту 1 секунду: так-же проблема с Asus MemTweakIt 2.02.44 из под win 7 не запускается ругается на какие то драйвера.....пробовал другие версии не помогло
Member
Статус: Не в сети Регистрация: 07.02.2020 Фото: 0
fly1ngh1gh писал(а):
Galaxy KFA2 Hall Of Fame Extreme Ceramic White Как говорится только прощупываю
Мною сейчас прощупывается такая же память, на таком же чипсете и с таким же процессором. Сколько у Вас DRAM Voltage, SA и IO, чтобы стабильно работала на CL 14?
_________________ Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"
Последний раз редактировалось true fan 08.02.2020 18:24, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 09.03.2018 Откуда: Химки Фото: 30
Подскажите, какой комплект би-даев будет лучшим под разгон на плате Asus Apex XI Z390 не взирая на стоимость самих комплектов: 1. G.SKILL F4-4000C17D-16GTRG / G.SKILL F4-4000C17D-16GTRS 2. G.SKILL F4-4133C17D-16GTZR 3. G.SKILL F4-4800C18D-16GTRG
Почему то через B-Die Finder не пробиваются золотые комплекты G.SKILL F4-4800C18D-16GTRG, есть только серебряные: #77
Member
Статус: Не в сети Регистрация: 13.05.2006 Откуда: Москва Фото: 11
Sergey_Lev писал(а):
Подскажите, какой комплект би-даев будет лучшим под разгон на плате Asus Apex XI Z390 не взирая на стоимость самих комплектов: 1. G.SKILL F4-4000C17D-16GTRG / G.SKILL F4-4000C17D-16GTRS 2. G.SKILL F4-4133C17D-16GTZR 3. G.SKILL F4-4800C18D-16GTRG
подружка брала 4600 -комплект ( 16= 8*2)-так без участия сервиса асус-( переписка 2 недели шла )-так и не удалось завести комплект на 4600-только, когда они новый индивидуальный биос сбросили-завелось-но и то с ошибками--так что учти
_________________ Слава Роботам! Убить всех человеков!
Member
Статус: Не в сети Регистрация: 30.09.2007 Откуда: Tver Фото: 29
miwa писал(а):
подружка брала 4600 -комплект ( 16= 8*2)-так без участия сервиса асус-( переписка 2 недели шла )-так и не удалось завести комплект на 4600-только, когда они новый индивидуальный биос сбросили-завелось-но и то с ошибками--так что учти
не каждый КП такое выдержит, а профита будет ноль целых болт десятых. Я бы 32 гига 4000с18 взял и не парился или даже балистики новые взял 4400 которые 2 по 16 за 550 евро.
