Это не оно непосредственно.
Там значения от 8 до 22.
Просто 1-15 обозначают комбинации 1 и 0.
Там 4 бита кодируют возможные варианты.
Всего их может быть 16.
У вас так и есть 1-15 + авто.
Вам важнее верно установить tXSDLL.
Какие есть варианты?

Txsdll выставляется руками, сейчас 2048 авто, что посоветуете? Есть ли формула или зависимость?

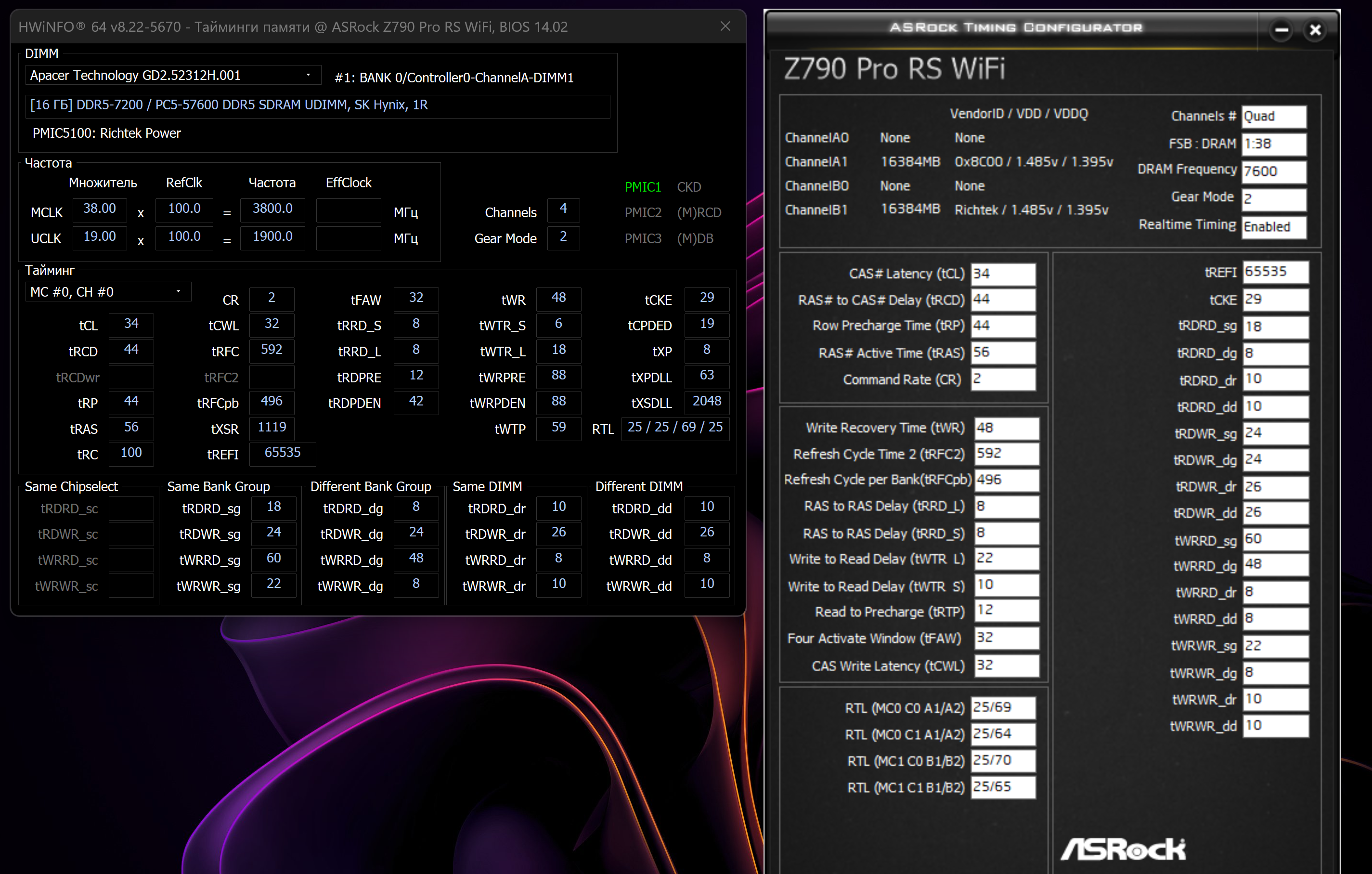

Кроме того, я никак на этих настройках не могу снизить ТСКЕ у меня оно в авто 29, а у всех стоит 8 в основном. На 7200 плата ставит 27, на 7600 29, на 7800 30, снижение и тем более на четных значениях приводит к ошибкам, может чем то можно подрегулировать TCKE, как я понимаю достаточно важный тайминг в определенных ситуациях

Есть формула для каждой частоты.
А сколько можете выставить, какой интервал?
6000-6800 2048
6801-7600 2296
7601-8400 2560

Если все turn around и оптимизации для таймингов в биосе не выключили, то будете иметь много проблем.
И нужно отключать энергосохранение, а не менять тайминг tCKE.

У меня bclk 100. 25, так что частота в биосе показывает памяти 7619, могу попробовать поставить Txsdll "7601-8400 2560"

2560 винда грузится, нужно тестить. А на что Txsdll влияет?

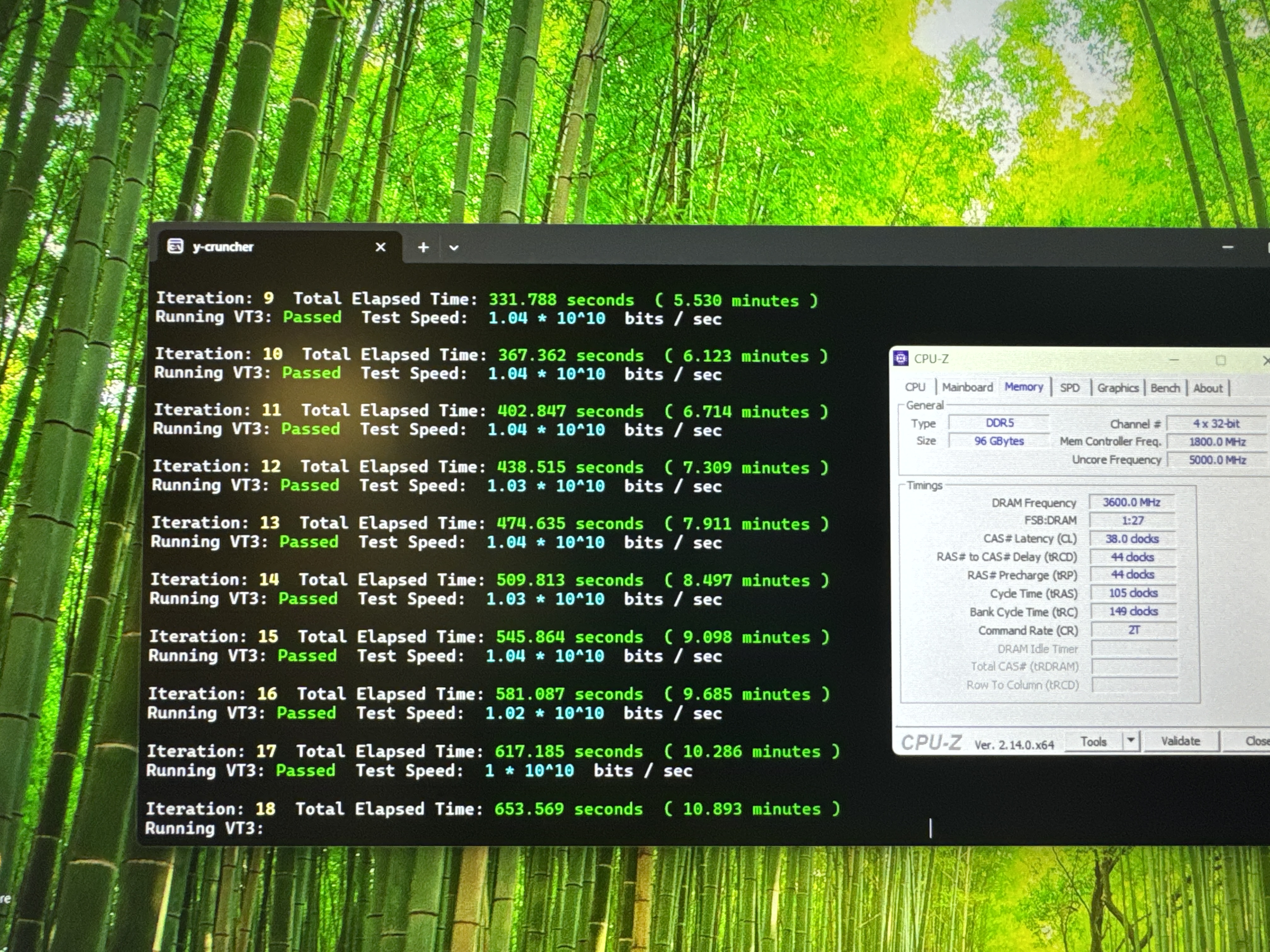

Vt3 потух на первой ветке...может тренить нужно или снижать....

"И нужно отключать энергосохранение, а не менять тайминг tCKE."
Имеется ввиду для Цпу?

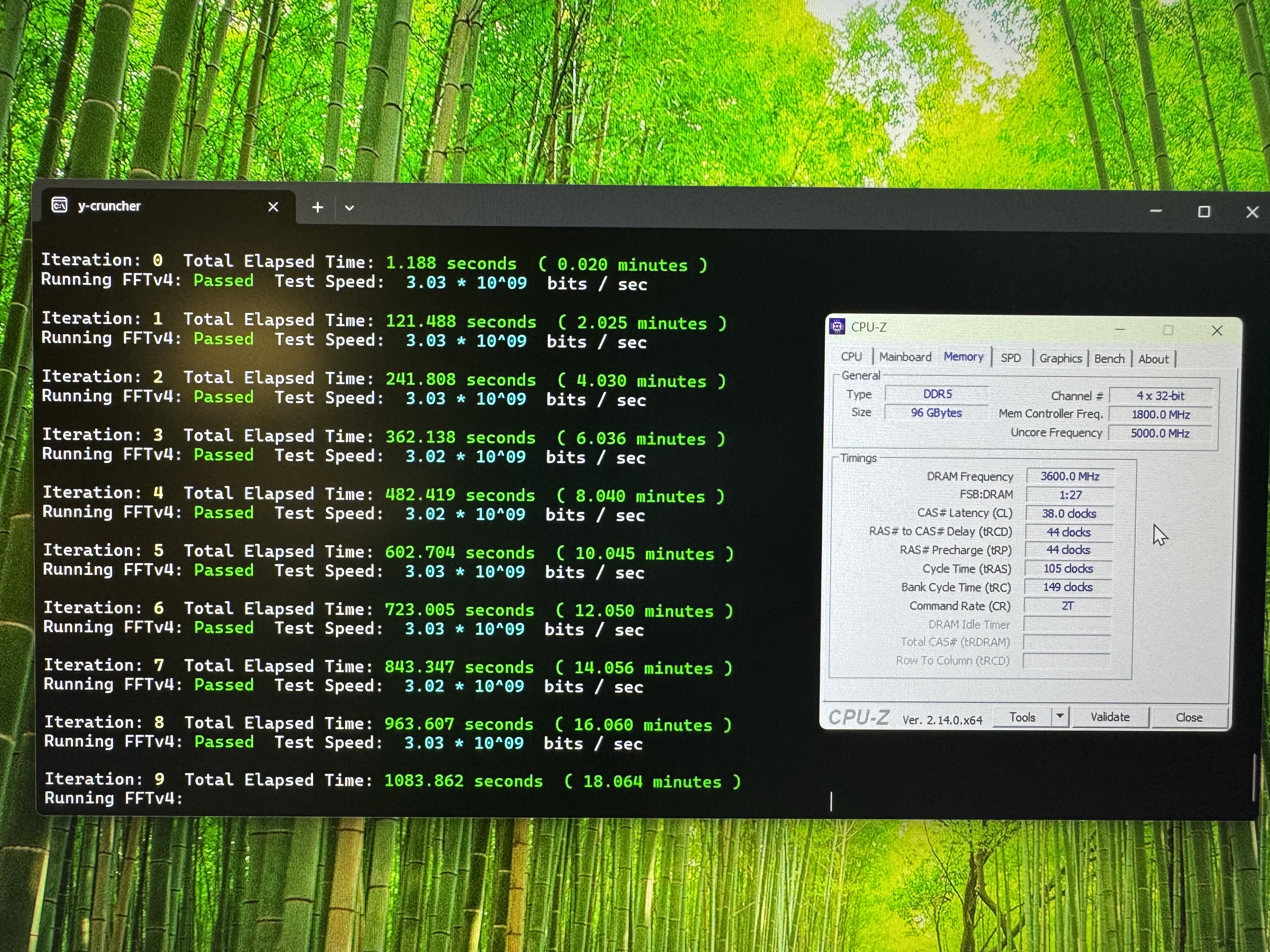

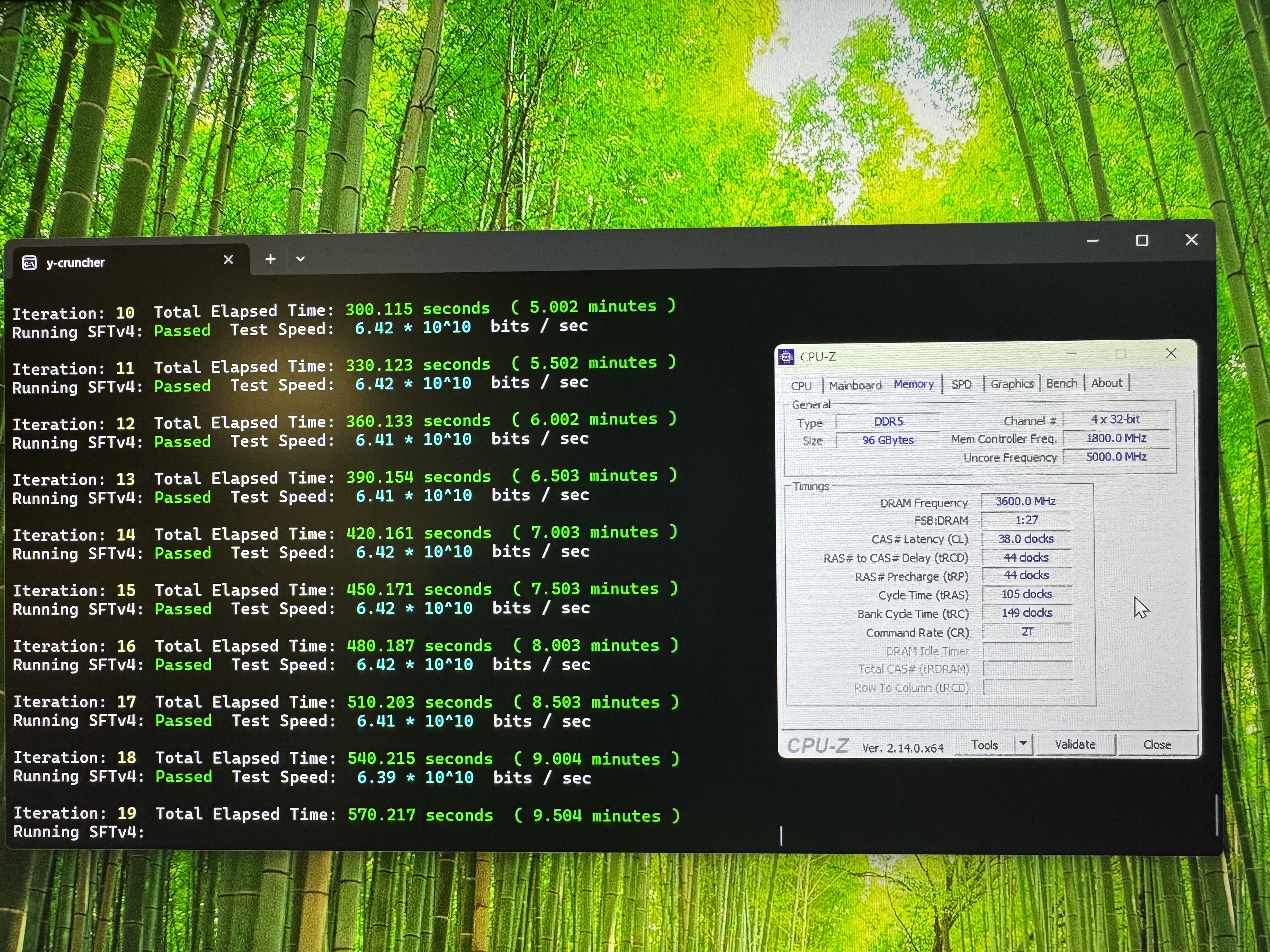

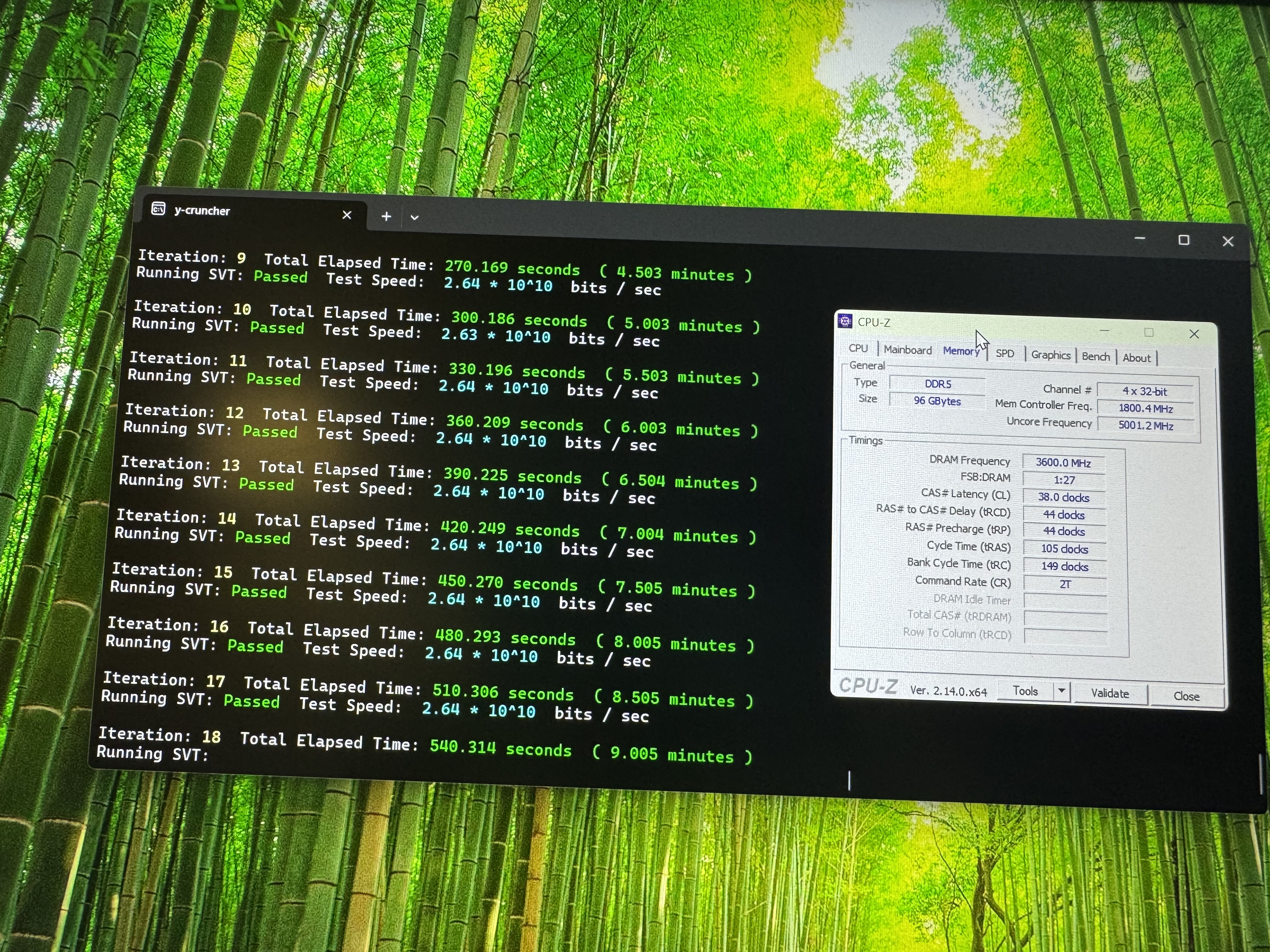

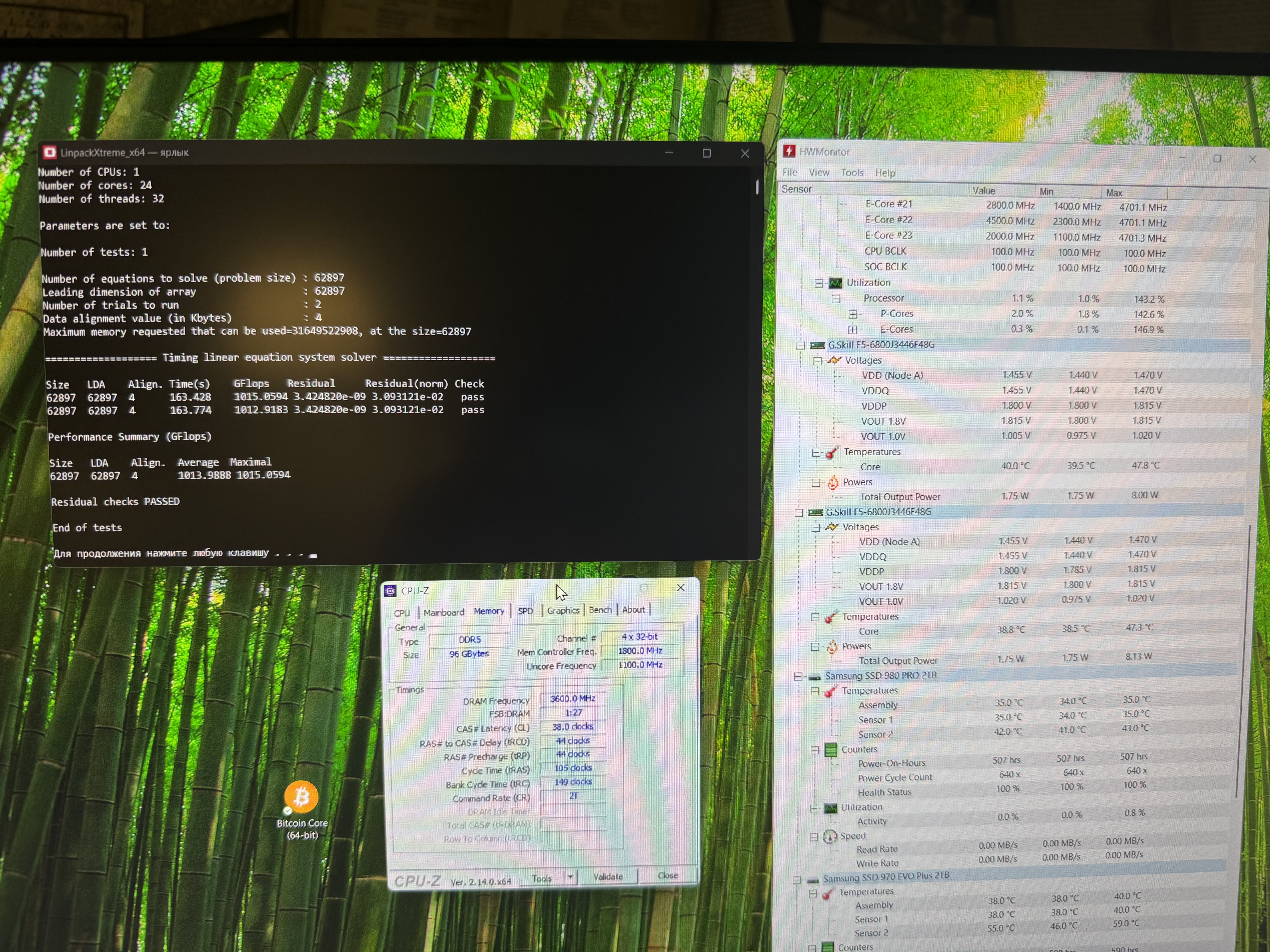

Моя попытка в 7200 на двухранговых модулях.

SA 1.17
TX 1.17
VDD_CPU 1.32

Всё остальное авто и выбран гиговский профиль XMP Booster-7200, ничего не настраивал вообще.



Поставил мучиться TM5, пора погулять, пусть бегает.

На таких заглавных буквах) CL и прочее... любая книжка будет читаться.... первички очень высокие для 7200
но ТХ хороший!

sanskrit48, я же говорил, ничего вообще не трогал кроме напруг)

У всяких XMP по дефолту в общем-то как раз такие тайминги и стоят, ничего фатального в них не вижу. До беготни с таймингами ещё рано.

а ram vdd|Q какие?

sanskrit48, 1.45 / 1.45 биос показывает. А сколько там реально фиг знает, все говорят по-разному. Вольтажи памяти все тоже в авто стоят.

Обычный у меня режим это 6800. XMP родной, но подкручено sa 1.0, tx 1.1, vddcpu 1.15.

HertZ на что влияет iA VR Limit voltage? подскажите плз, и в каких случаях трогать?

Максимальный запрошенный vid для ядер. Если в какой-то ситуации будет нужно больше, чем указано, то понизится частота. Во всех случаях рекомендуется ставить 1.42-1.45, просто по принципу "на всякий случай".

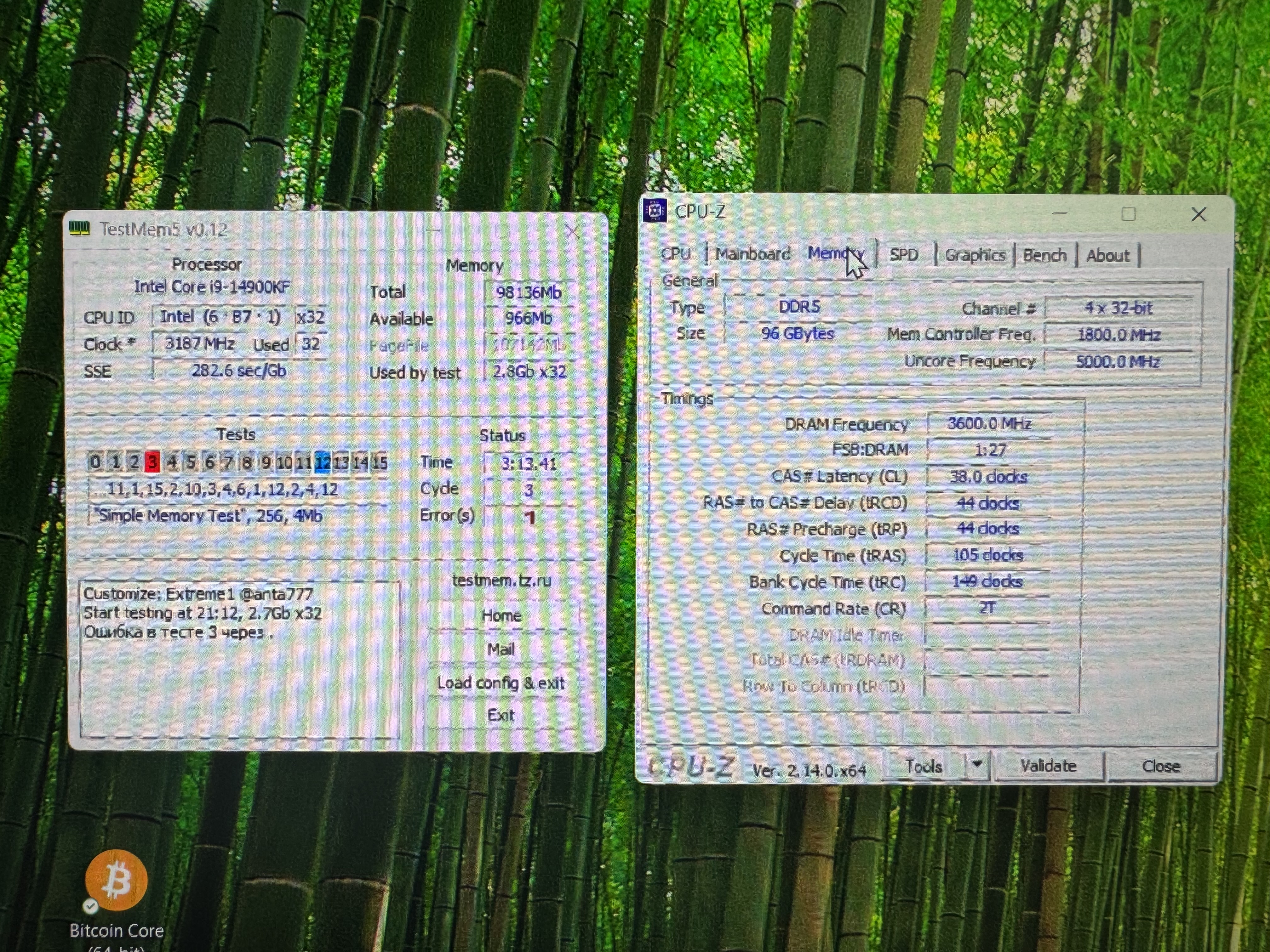

TM5 сдох через три часа. Видимо, автоматические 1.45V слишком оптимистичны и для настоящей стабилизации требуется перетасовать напруги.

Edit: Возможно, когда-нибудь, когда будет очень скучно.

ТМ5 последнюю версию скачайте обязательно! (13 или 14 не помню точно).
На 7200 (у меня 7200 одноранг, хмр1.45/1.45) думаю напруги достаточно на vdd ram 1.41-1.45 тем более с такими таймингами. И должна поехать без усилий особо 34-42(44)-42(44)-84(56, 58)

Добавлено спустя 17 минут 41 секунду:
anta777 Подскажите пожалуйста, при настройке txsdll требуется ли отключать Jedec extended timing?
Может кто еще в курсе?

remarque: извиняюсь, дезинформировал вас, а вы правы были, в ССDL у меня значения от 0 (а не от 1) до 15, авто и скип, то есть цифровых значений 16. В итоге я установил у себя RDRDsg 16 = 15 CCDL и в настоящее время время тесты идут, до этого RDRDsg ниже 18 не работало.

попробую.Спасибо.
подбирал вольтажи так же как CHICHo?или другой способ?
и хмр профиль памяти влияет как то если у меня 6400 всего?

Подскажите, если на профильную память поставить вот такие радиаторы:

то сколько они позволят выиграть градусов?

Karhu очень часто быстрее выдаёт ошибки.
Т.к. у вас небинарные двуранги (2x48), то очень вероятно, что нужно будет все тайминги вручную выставлять.

Я всё ещё борюсь со своей материнкой. Уже и камень новый купил под неё: 14600K (cpu quality: 90, p-core quality: 70, e-core quality: 138)


Спасибо за скрины для асрока!
В моей версии биоса (последний, 18.03[0x12F]) нет опций:
1) Voltage Config \ Voltage Mode [OC Mode]
2) Load Intel Base Power Limit Settings [Disable]
3) За место опции "CPU Power Limitation: Unlock" у меня "PSU Select Guide: Over400W" (видимо это из-за itx размера)

IA DC_LL = 0.52 отлично подошёл (Vcore почти равно CoreVIDs).
С SA пока не понятно, т.к. с вашим значением (1.072V) на частотах 5600+ при тестах даж ядро винды в синьку выбивает.

Кароче, эти плашки 2x48GB F5-6400J3239F48GX2 невероятно тугие на данном конфиге.

SH@RK я вам в личку писал сегодня

Добавлено спустя 5 минут 4 секунды:

Sa нужно будет подбирать индивидуально для памяти, и он будет зависеть от настроек цп и его частоты, от ram vdd/Q и скорее всего в первую очередь от Тх имхо

Такие радиаторы с направленным вентилятором имеет смысл. Сколько градусов не скажу, но охлаждает очень хорошо. У меня в тестах не превышает никогда 45 градусов по спд, с напряжением до 1,56в. Конечно же к ним обязательно хорошие термопрокладки (на одноранг на чипы 0,5мм; пмик 0,5-0,75мм; сзади 1,5мм)

sanskrit48
Вы не поняли.
CCDL=0 в биосе = RDRDsg=8
CCDL=8 в биосе = RDRDsg=16

Какой крнфиг лучше крутить в tm5?
https://ibb.co/9Jxsqpv
