  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Dance

Junior
Статус: Не в сети
Регистрация: 29.10.2012

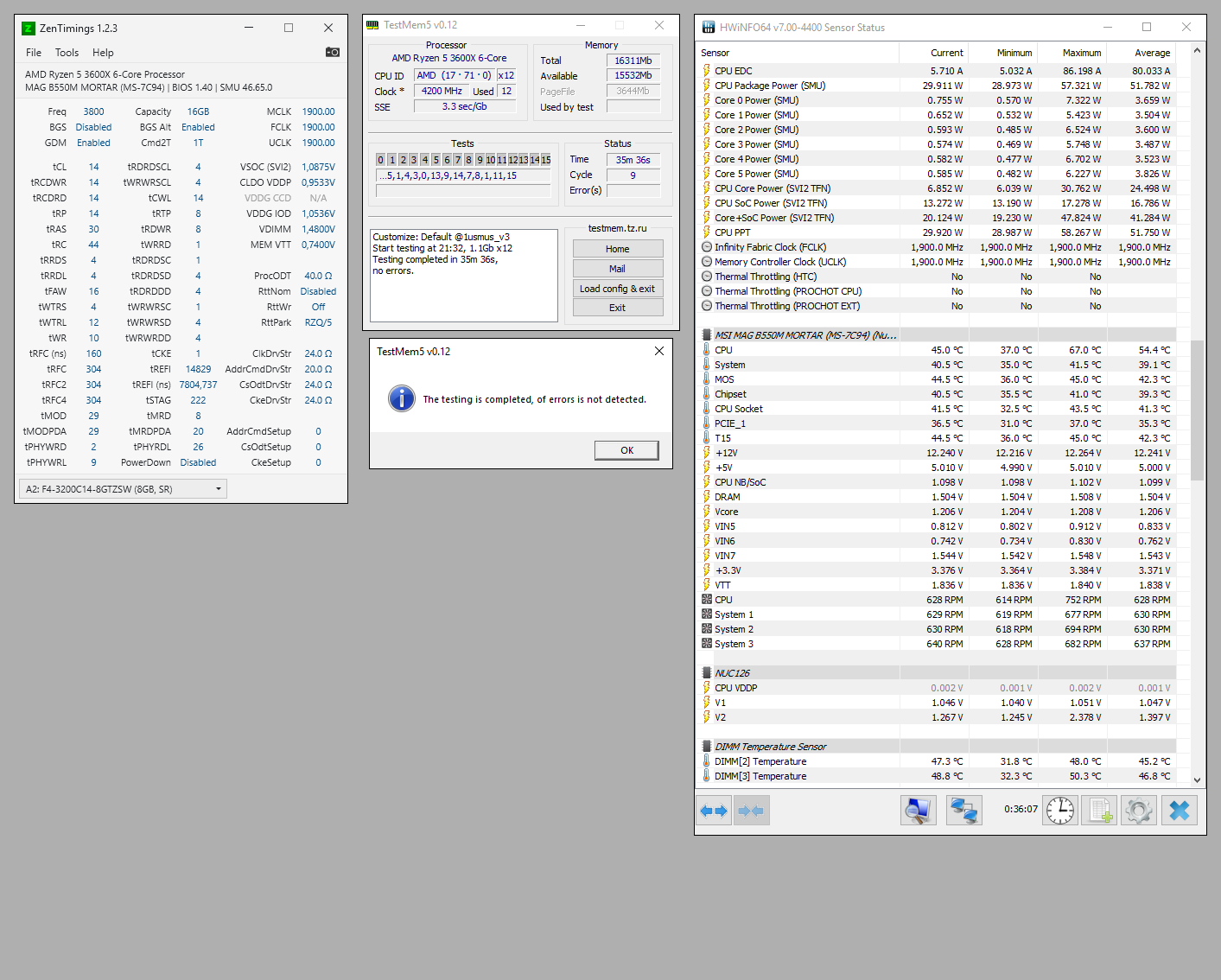

TestMem5 на 9 циклов.

В первом случае корпусные вентиляторы на максимум, охлаждение видеокарты на 70%, снял боковую стенку с корпуса и открыл окно в комнате.
"холодный" тест
Вложение:
result4.png [ 183.58 КБ | Просмотров: 507 ]

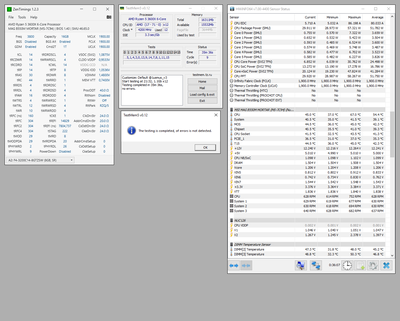

Во втором случае - закрыл окно, установил корпусную стенку на место, систему охлаждения видеокарты и корпуса установил на минимальные обороты.
"горячий" тест
Вложение:
result5.png [ 184.79 КБ | Просмотров: 507 ]

В итоге оба теста пройдены :D Система полностью стабильна, WHEA отсутствуют, LinX ради интереса прогнал там тоже все в порядке.
Странно это всё, я вообще ничего не трогал, но как мне кажется ошибки будут если запустить TestMem5 на большее количество циклов.

_________________
MSI B550M MORTAR (BIOS 1.40) // Ryzen 5 3600X @4.2 1.2V // G.Skill TRIDENT Z [F4-3200C14D-16GTZSW] @3800 CL16 1.36V

  Kiskik

Member
Статус: Не в сети
Регистрация: 21.01.2008
The KMS писал(а):
Kiskik можно как все настроите сюда результат полный залить по образцу в шапке. 53.1ns отличный результат.
Дату выпуска камня не помните или может фото осталось?

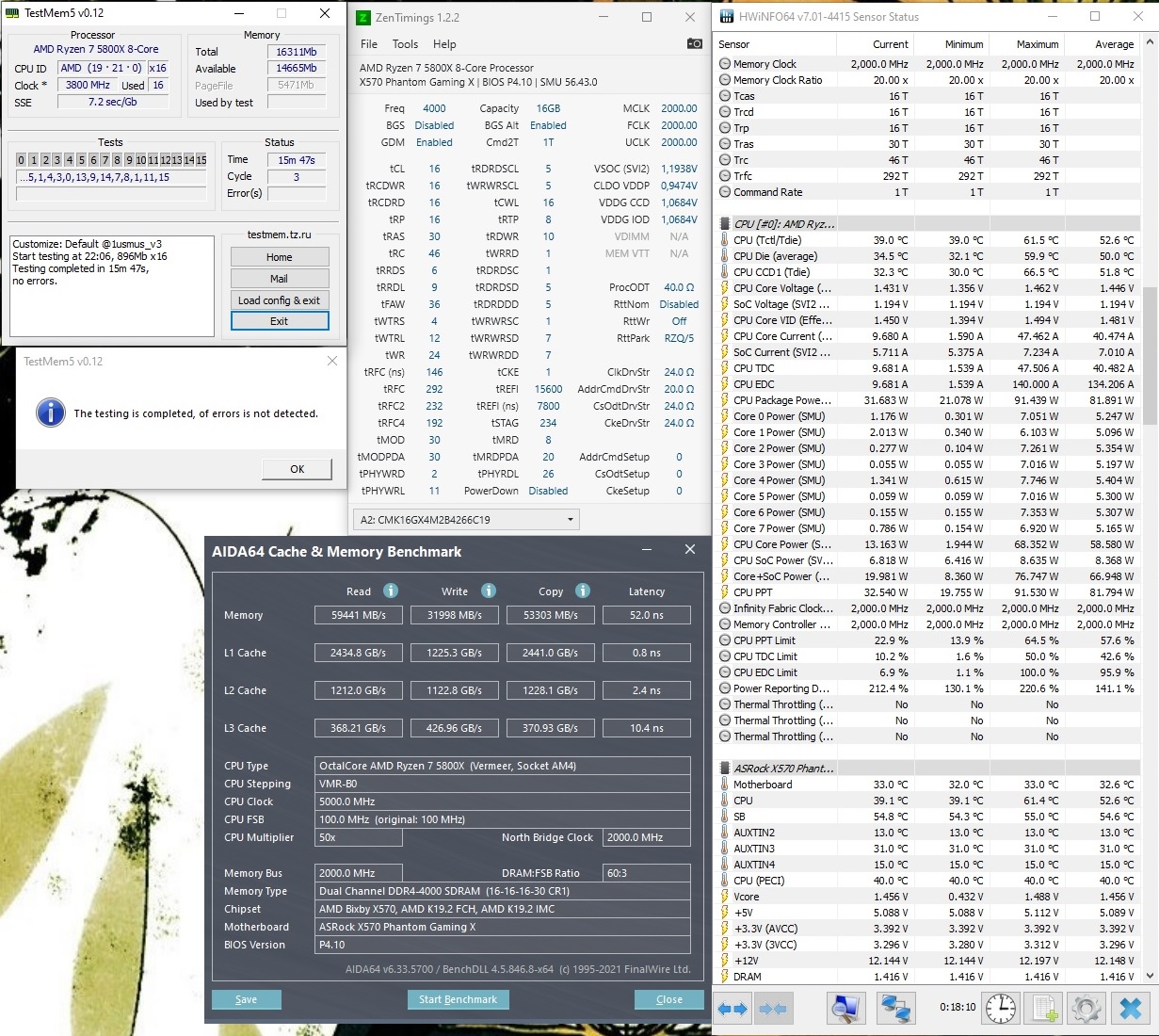

Решил остановиться на 4000 CL 16 и напряжении 1,422 (Хотя hwinfo показывает 1,416)

результат
Вложение:
mem1.422.jpg [ 495.23 КБ | Просмотров: 929 ]

Фото камня не делал, а на коробке может быть данная инфа?
  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
Вечер добрый. Подскажите, пжлст. Баллистиксы на стареньких микронах (aes версия). Имеет смысл ещё что-то пытаться ужать? 3733 требует уже trcdrd = 20, а 3800 хоть и проходит любое количество циклов tm5, однако в ОССТ вываливается в ошибки минут через 20 тестирования.
#77

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

Последний раз редактировалось Castlesairus 03.04.2021 10:05, всего редактировалось 1 раз.

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Kiskik только на самом камне инфа.
RRDS RRDL FAW=4 6 16 или 6 8 24. tWR=16

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  vol2008

Member
Статус: В сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
The KMS
Приветствую, Гуру!

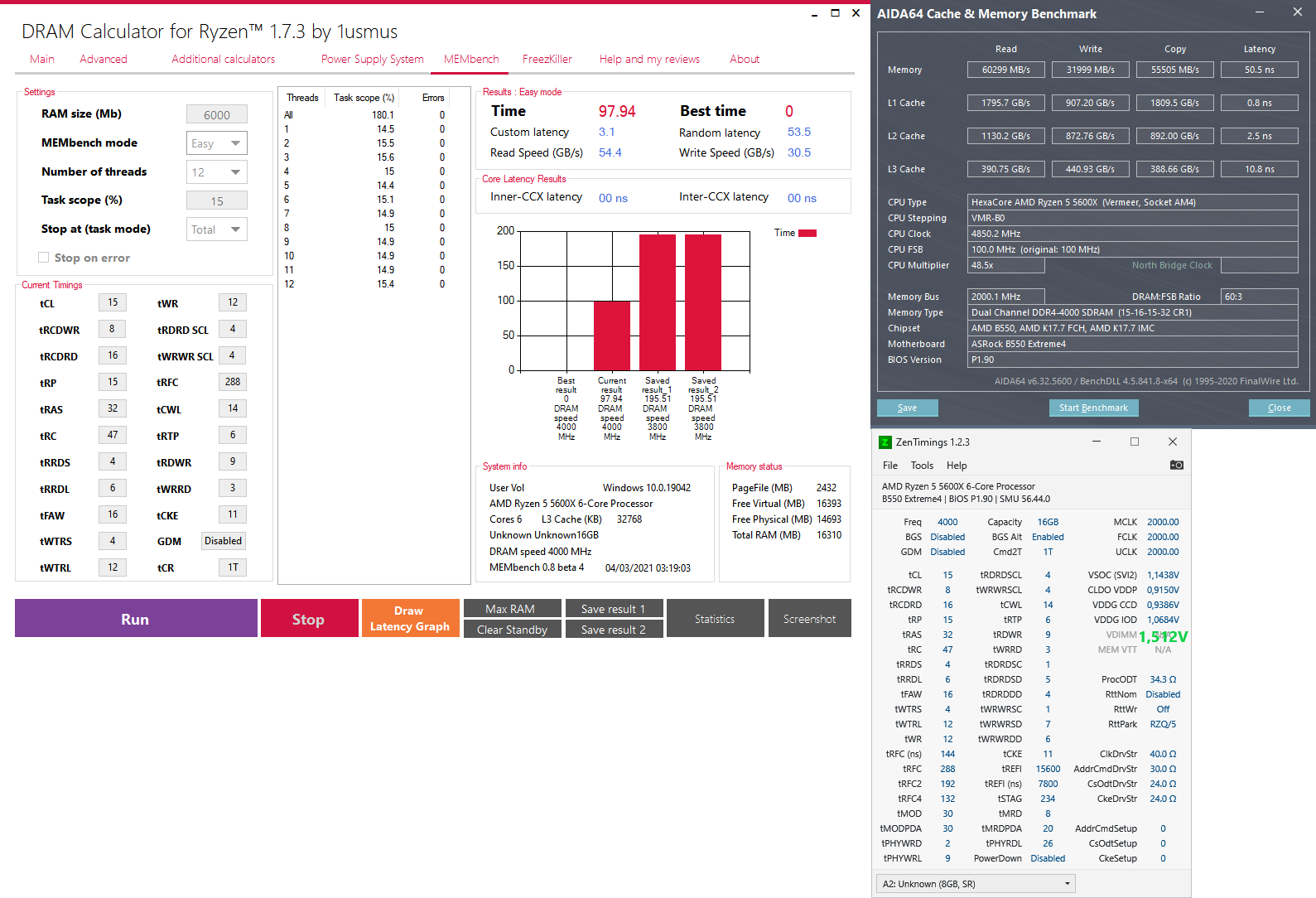

Не подскажешь, где можно выкроить с минимальными потерями чтобы понизить напряжение малость ?
4000CL15 TM5 stable
Вложение:
dc.png [ 289.99 КБ | Просмотров: 853 ]

Может RTT какие нибудь, или басы...

_________________
PJVol @OCN, Anandtech

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6

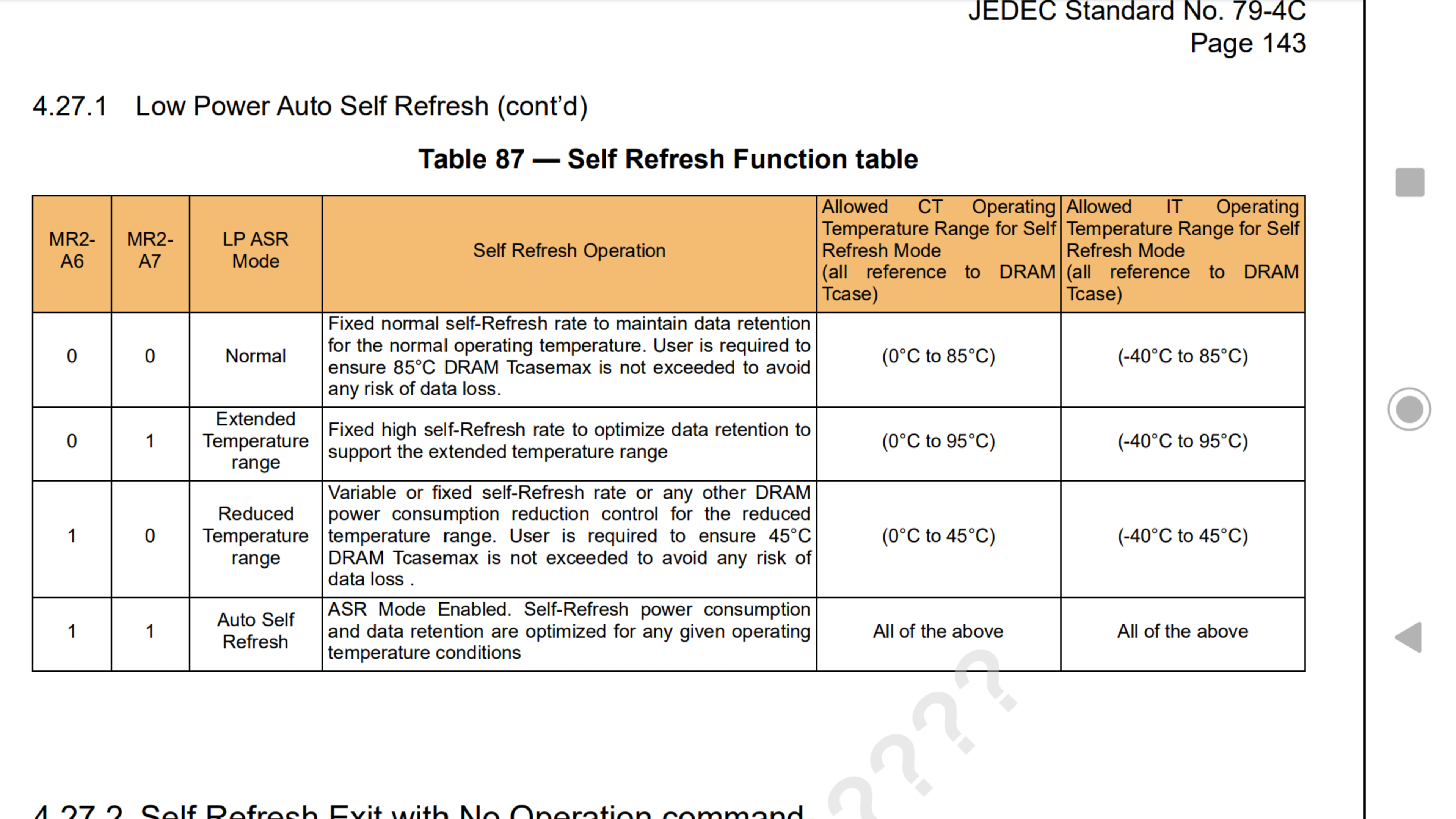

Обдув памяти при пиковой температуре 53 градуса? У вас на процессоре и видюхе в 1,5 раза больше, и никого не парит. Нормальный температурный режим до 85 градусов по JEDEC.
Если же вы зачем-то хотите попасть в окно уменьшенного температурного режима, то вам не следует превышать 45градусов.
Вложение:
Screenshot_20210403-070112.png [ 1.23 МБ | Просмотров: 833 ]


  peregib

Member
Статус: Не в сети
Регистрация: 21.10.2009
ArcticCat писал(а):
если выключать комп он при запуске с кнопки не стартуе

мне помогло VDDP 0.900>0.925 tRAS 36>38, что из этого или всё вместе пока не разбирался
  RuIvan

Member
Статус: Не в сети
Регистрация: 22.02.2021
Victor91rus, спасибо за инфу из спеки :beer:
Читал про то, что b-die чувствительны к тем-рам и при тем-рах выше 50 могут посыпаться ошибки.
Я правильно понял, что если ошибок нет - то на тем-ру < 85 можно смело забить?
  aleksk2

Member
Статус: Не в сети
Регистрация: 03.03.2016
Фото: 9
в обззем я третий день колдую со своей оперой, выявил что по одной плашке спокойно стартует в ХМР 3446 если ставлю две, то не стартует, что может быть?

_________________
Ryzen 5 5600/ Gigabyte b550m ds3h/ crusial balistix

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
vol2008 привет! Да куда ещё оптимизировать то :shock:
Ты ужал уже всё что можно, tRRDL=4 можно попробовать и всё. Как я и писал, нет зависимости показателей от перевольтажа VSOC VDDP VDDG :-)
Можно по образцу пост оформить и в шапку кидать.


Victor91rus b-die сыпет ошибками, соответственно вылеты в приложениях при температурах 52+, на микронах U4 до 60 градусов нет проблем, а вот на отборных Rev. E после 52 градусов начинаются ошибки-вылеты. Двуранк b-die у меня даже при 1.43v уже прогревался до 52°, частично виной Стрикс был, у которого бэкплейт как печка, при низкой температуре самого GPU.
Полная зависимость от напряжения, при штатных значениях, с температурами проблем нет.


aleksk2 значения настроек нужно смотреть, пост по образцу а быть может все что угодно.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  RuIvan

Member
Статус: Не в сети
Регистрация: 22.02.2021

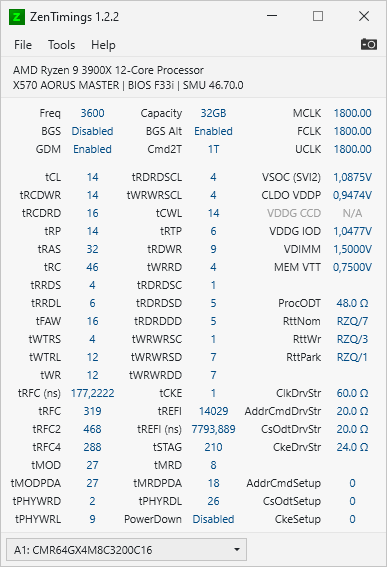

Еще небольшой вопрос по сопротивлениям. Заметил, что расходятся показатели с рекомендованными в калькуляторе.
Подскажите, пож-ста, если все работает норм на меньших значениях сопротивлений - то увеличивать для соответствия с калькулятором ничего не нужно?

картинка
#77


The KMS писал(а):
b-die сыпет ошибками, соответственно вылеты в приложениях при температурах 52+

Но если нет ошибок - на обдув можно забить ведь смело? GSkill двуранги продает F4-3800c14d c 1.5v в штатном режиме - они явно прогреются выше тех же 50 - а то и 60 :)
  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
RuIvan писал(а):
Читал про то, что b-die чувствительны к тем-рам и при тем-рах выше 50 могут посыпаться ошибки.

Я полгода прекрасно жил с 1,55в на память, и с температурой под 60 в экстремальном тесте. Память бывает разная.
Еще после смены проца полгода на 1,53в сидел.
The KMS писал(а):
b-die сыпет ошибками, соответственно вылеты в приложениях при температурах 52+

Не b-die сыпет ошибками, а конкретные микросхемы на конкретной памяти. Если кому-то попались микросхемы похуже, и при нагреве до 53 им не хватает стандартного tREFi и/или установленного tRFC, то это особенность конкретного комплекта памяти, а не точная характеристика для всех комплектов во всем мире.
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 130
Так, добралась AGESA 1.2.0.1 (Patch A) и до моей бюджетной платки (до кучи ещё и менюшки обновили\упростили, но не суть). Вот данные по L3 кэшу:

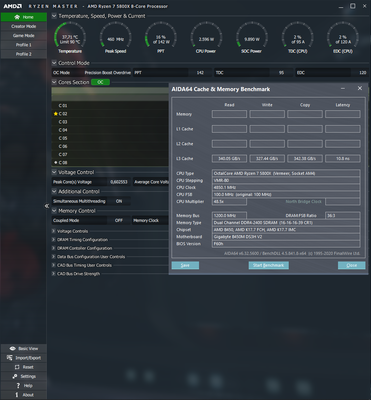

BIOS F60h
Вложение:
AMD.OC_AMD.CBS_PBO_Auto.png [ 398.64 КБ | Просмотров: 714 ]

BIOS F61a

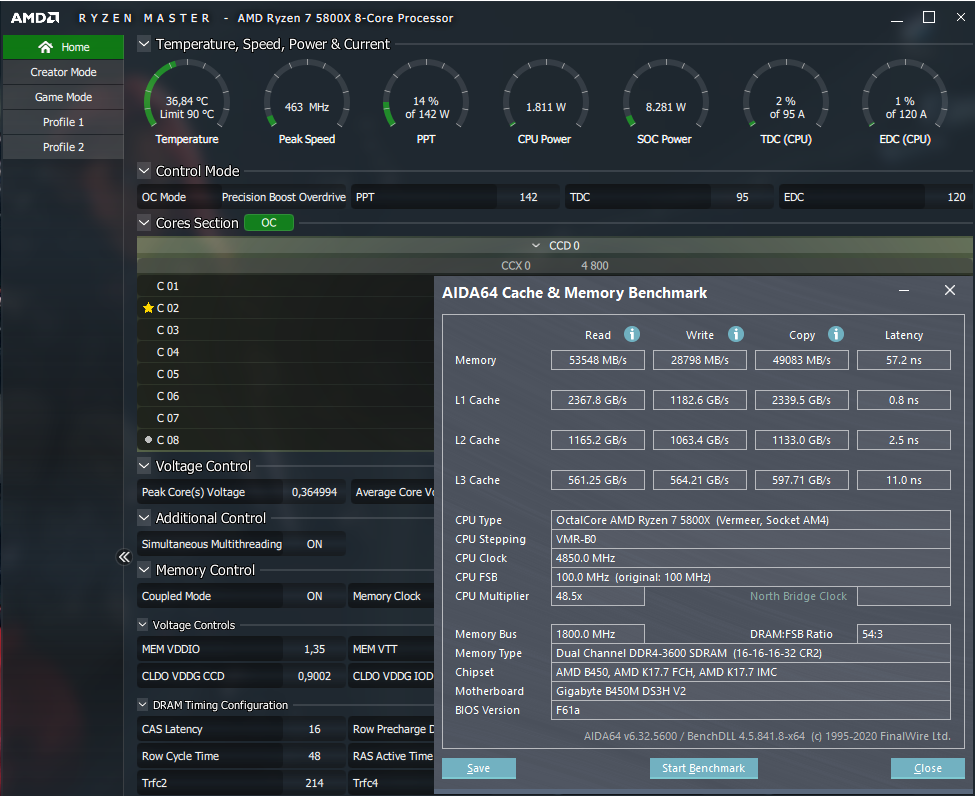

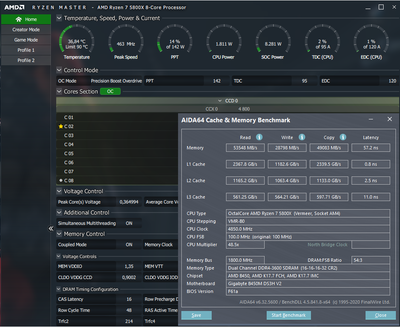

Вложение:
AMD.OC_PBO-Auto_AMD.CBS_PBO-Auto.png [ 344.47 КБ | Просмотров: 714 ]

Стало получше. Скриншоты при настройках PBO (AMD OC и CBS): Auto.

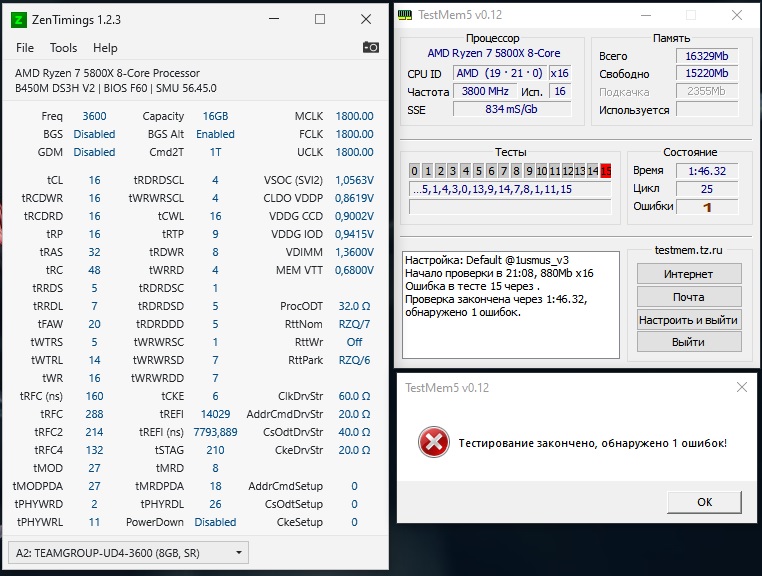

The KMS, у меня ушло много времени, но я смог максимально стабилизировать свой набор (с помощью Veii) при GDM_off@1T. Под конец, тест выкинул поганку в виде ошибки №15, но всё же 1,5 часа без ошибок. Единственное, не вспомню уже с вентилятором это было или без. Весьма сложно стабилизировать этот набор. На 2T гораздо проще.
Team Group Dark Pro DDR4-3600_CL16 GDM_off @T1
Вложение:
GDM_off_1T_Error_15_at_C25.jpg [ 147.77 КБ | Просмотров: 714 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
T[]RK неплохо для такой матери, вот только GDM off, уж точно не стоит FAW=16 :-)

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 130
The KMS писал(а):
T[]RKвот только GDM off, уж точно не стоит FAW=16 :-)

Да, кто-то на OCN кидал документ для Smasung B-die (спецификацию) и там по таблице чётко было написано что у моих плашек (8 чипов с одной стороны) Page Size - 1 Кб. Только позже я увидел в калькуляторе Гугловском, что tFAW=16 для Page Size - 512, а для моего значения минимум 20. Сейчас проставил его везде, но вот этот вариант (GDM off@1T) не перепроверял отдельно (выбесил ещё тогда).

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Victor91rus у меня комплектов отборного b-die было больше 10 штук, от разных вендоров, поведение микросхем +- идентичное, 60 градусов для бидай недопустимая температура и нет комплектов способных работать без ошибок при таких градусах.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Vorvort

Мемbеr
Статус: Не в сети
Регистрация: 13.09.2012
Откуда: Москва
Фото: 19
The KMS писал(а):
60 градусов для бидай недопустимая температура и нет комплектов способных работать без ошибок при таких градусах.

Плюсую. У меня уже на 49с появляются ошибки в TM5.

RuIvan писал(а):
GSkill двуранги продает F4-3800c14d c 1.5v в штатном режиме - они явно прогреются выше тех же 50 - а то и 60

Обдув памяти надо вешать.

_________________
Если ты еще раз публично усомнишься в себе, то я убью тебя собственной рукой! ©Рейксмаршалл Тренкенгофф Total War: Warhammer

  RuIvan

Member
Статус: Не в сети
Регистрация: 22.02.2021
vorvort писал(а):
Обдув памяти надо вешать.

F4-4266c17d-32
F4-3800c14d-32
Вот эти без обдува продаются. По спекам не написано, что надо обдув колхозить - то есть работают как-то на 1.5v. Может там радиаторы особенные? Интересно на форуме есть владельцы таких плашек или нет - узнать что там с тем-рами.

Добавлено спустя 56 минут 16 секунд:
Еще есть вопрос по правке напряжения - с каким шагом плюсовать?
Я правильно понимаю, что если ошибки посыпались в TM5 пачкой уже на первом цикле - то можно смело сразу накидывать как минимум пару сотых вверх. А вот если появилась одна ошибка да и та не на первом цикле, то и одной сотой хватит?
  zorro2004

Member
Статус: Не в сети
Регистрация: 20.09.2004
Откуда: Москва
Фото: 0
Господа, где-то раз в сутки наблюдается ребут системы. Кто подскажет, где в таймингах ошибка?
Вложение:
3600.png [ 32.43 КБ | Просмотров: 569 ]

_________________
https://valid.x86.fr/emrpcl
Профиль системы: https://sysprofile.ru/p/1/Zorro

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
The KMS писал(а):
у меня ... нет комплектов способных работать без ошибок при таких градусах.

не спорю.
zorro2004 писал(а):
Господа, где-то раз в сутки наблюдается ребут системы.

из-за нестабильной памяти обычно сначала 100 раз упадет софт, прежде чем нагнется система. Я бы проверил, тянет ли проц фабрику 1900, и как разгнан сам проц.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35773 • Страница 832 из 1789 • <  1 ... 829  830  831  832  833  834  835 ... 1789  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Alterus, BOBKOC, Gargantua, Sarge Power, Strimm и гости: 10

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
